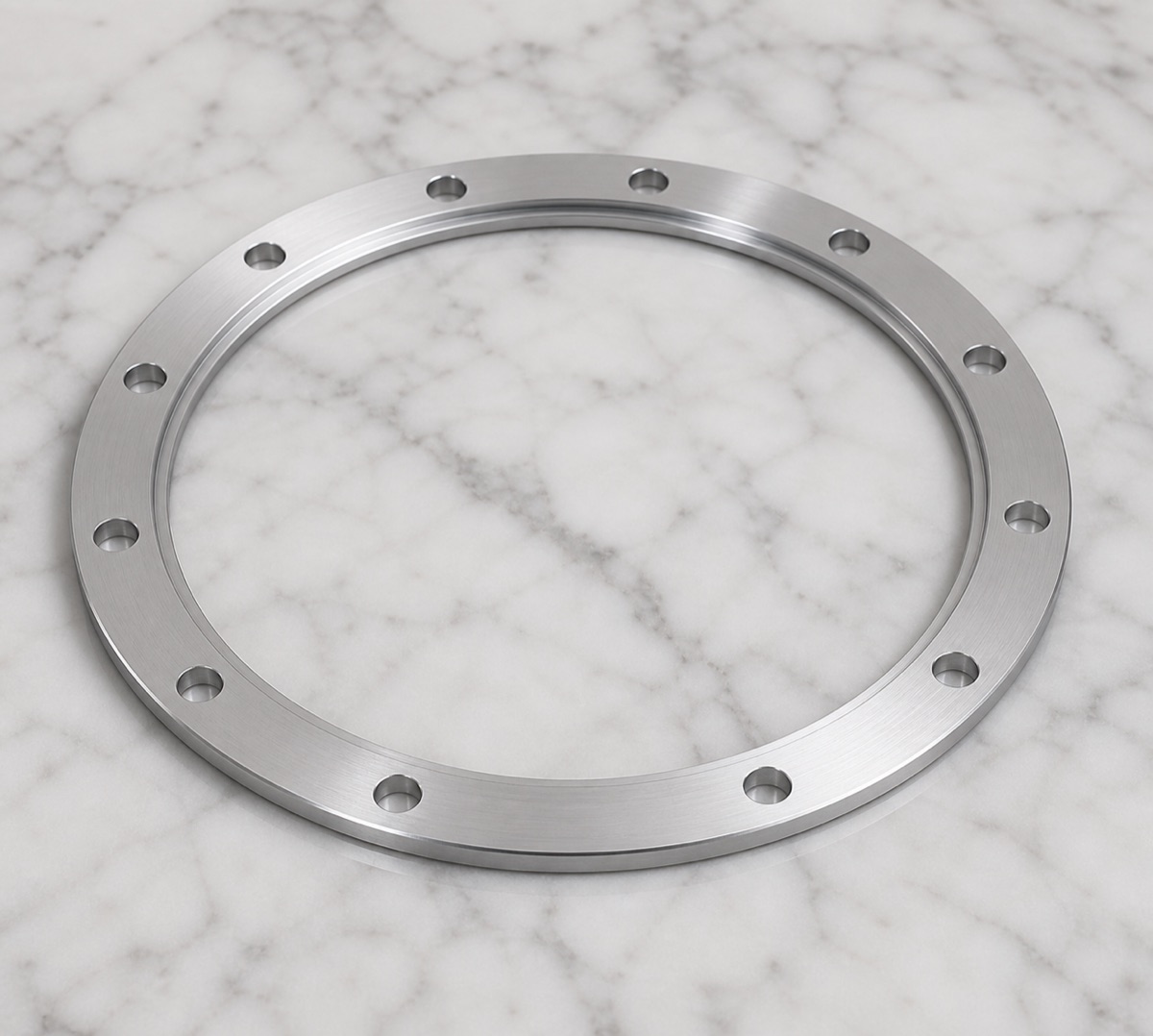

Dieser ringförmige Halter wird in einem Roboterarmgelenk als Positionier-, Halte- oder Klemmelement eingesetzt. Er trägt nicht dieselbe Last wie ein massiver Strukturhalter, doch geringe Verformung kann Montagegefühl und Stapelmaß beeinflussen.
OEMach klassifizierte das Teil als dünnwandige Ringkomponente und nicht als gewöhnliche Platte. Dadurch ändern sich Spannstrategie, Unterstützung, Abtragsreihenfolge, Bohrbild und Verpackung; alles wird um Verzugskontrolle geplant.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Teiletyp | Ringförmiger Halter für Positionierung und Klemmung im Roboterarmgelenk |
| Material | 6061-T6 Aluminiumlegierung, naturbelassen bearbeitet |
| Merkmale | Dünne Ringwand, großer Innendurchmesser, flache Stufe und gleichmäßig verteiltes Bohrbild |
| Prozessfokus | Dünnwandverzug, stabile Unterstützung, ID/OD-Konzentrizität, leichte Fase und Bohrbildkonsistenz |
| Prüffokus | Innendurchmesser, Außendurchmesser, Parallelität, Ebenheit, Stufenhöhe, Bohrungsposition, Bohrungsmündung und Gesamtverzug |
| Lieferfokus | Einzelauflage und druckgeschützte Verpackung zum Schutz der Ringebenheit |
Dünne Ringe reagieren empfindlich auf Spannfehler
Ist die Spannkraft zu hoch, kann ein dünnes Ringteil in der Vorrichtung gut messen und nach dem Lösen zurückfedern. Innen- und Außendurchmesser sowie die flache Stufe hängen vom Spannzustand ab.
Die gleichmäßig verteilten Bohrungen sind einzeln nicht komplex, aber Winkelverteilung, Bohrungsgrate und Lochabstand beeinflussen die Montage direkt. Zu große Fasen reduzieren die Kontaktbreite; zu kleine Fasen lassen Grate zurück.
Nach mehreren Bohrungen sinkt die lokale Steifigkeit. Deshalb ist die Reihenfolge aus Schruppen, Schlichten, Bohren und Entgraten entscheidend für die freie Endform.
Prozessanordnung von OEMach
OEMach nutzte stufenweisen Materialabtrag. Nach dem Freilegen von Innen- und Außendurchmesser folgte das Schlichten von Stirnfläche, flacher Stufe und Bohrbild unter kontrollierter Unterstützung.
Bei Bedarf werden Hilfsauflagen oder weiche Vorrichtungen eingesetzt, damit die dünnwandige Zone näher am freien Zustand fertiggestellt wird. Die Bohrungsmündungen werden leicht entgratet, ohne die wirksame Kontaktfläche zu verändern.
Die Endreinigung fokussiert Späne in Bohrungen und Druckmarken auf der Ringfläche, da beides den Montageprozess des Kunden beeinflusst.

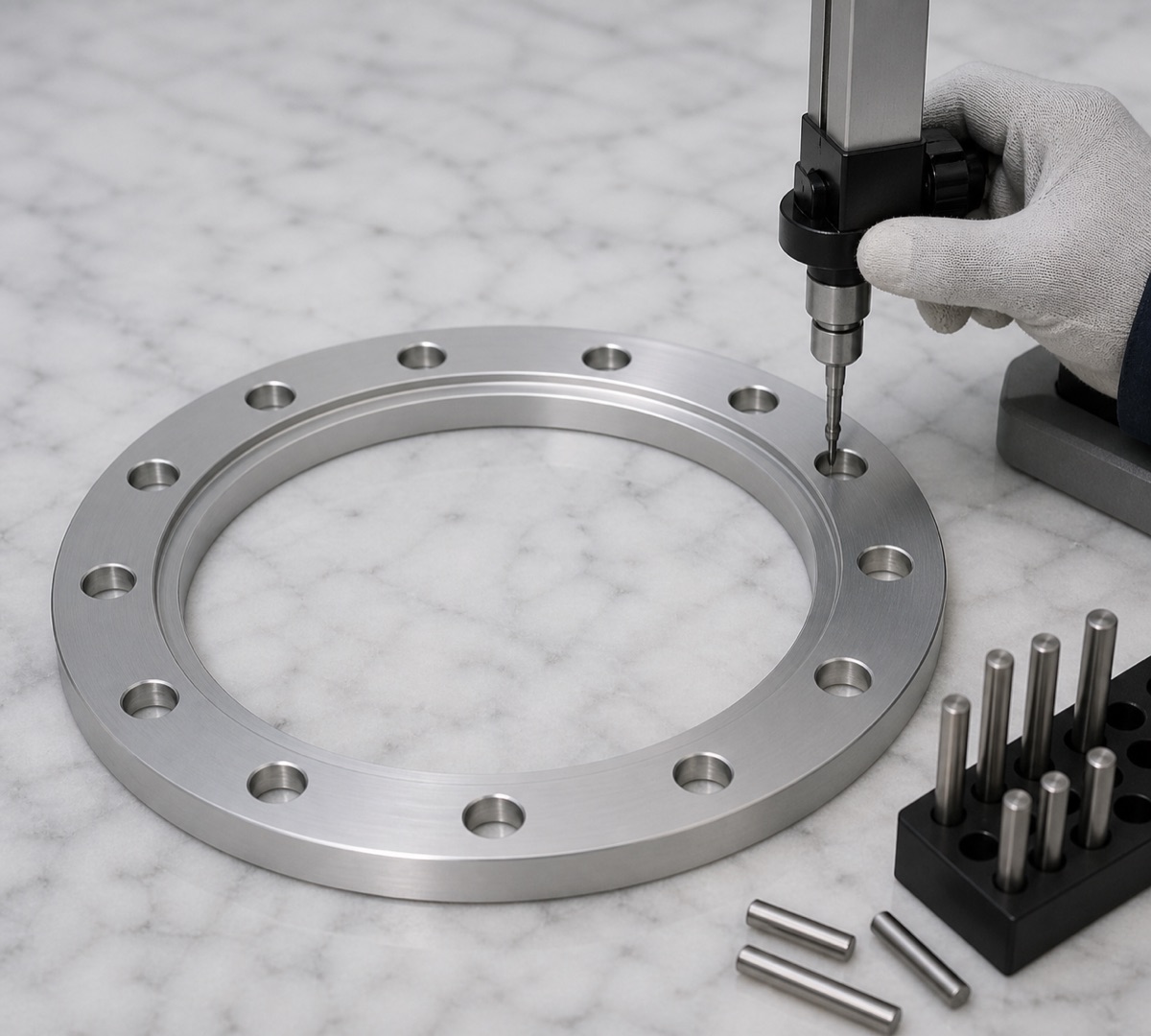

Prüfstrategie
Die Erstteilprüfung sollte Innendurchmesser, Außendurchmesser, Parallelität, Ebenheit, flache Stufenhöhe, Bohrbildposition, Bohrungsmündung und Gesamtverzug umfassen.
Bei dünnen Ringhaltern sollten kritische Maße nach dem Lösen aus der Vorrichtung erneut geprüft werden. Andernfalls beschreibt die Prüfung den gespannten Zustand und nicht den realen Teilzustand.
In Kleinserien verfolgt OEMach Vorrichtungsverschleiß, Werkzeugverschleiß und Spannkonsistenz. Dünne Ringe sollten bei Prüfung und Verpackung nicht gestapelt werden, weil Flächendruck die Endform verändern kann.
Lieferzeit und Lieferung
Für einen dünnwandigen 6061-T6 Ringhalter dieser Art wird ein Prototyp meist mit 5 bis 8 Arbeitstagen geplant. Kleinserien werden je nach Prüfanteil und Montageprüfung meist mit 8 bis 12 Arbeitstagen geplant.

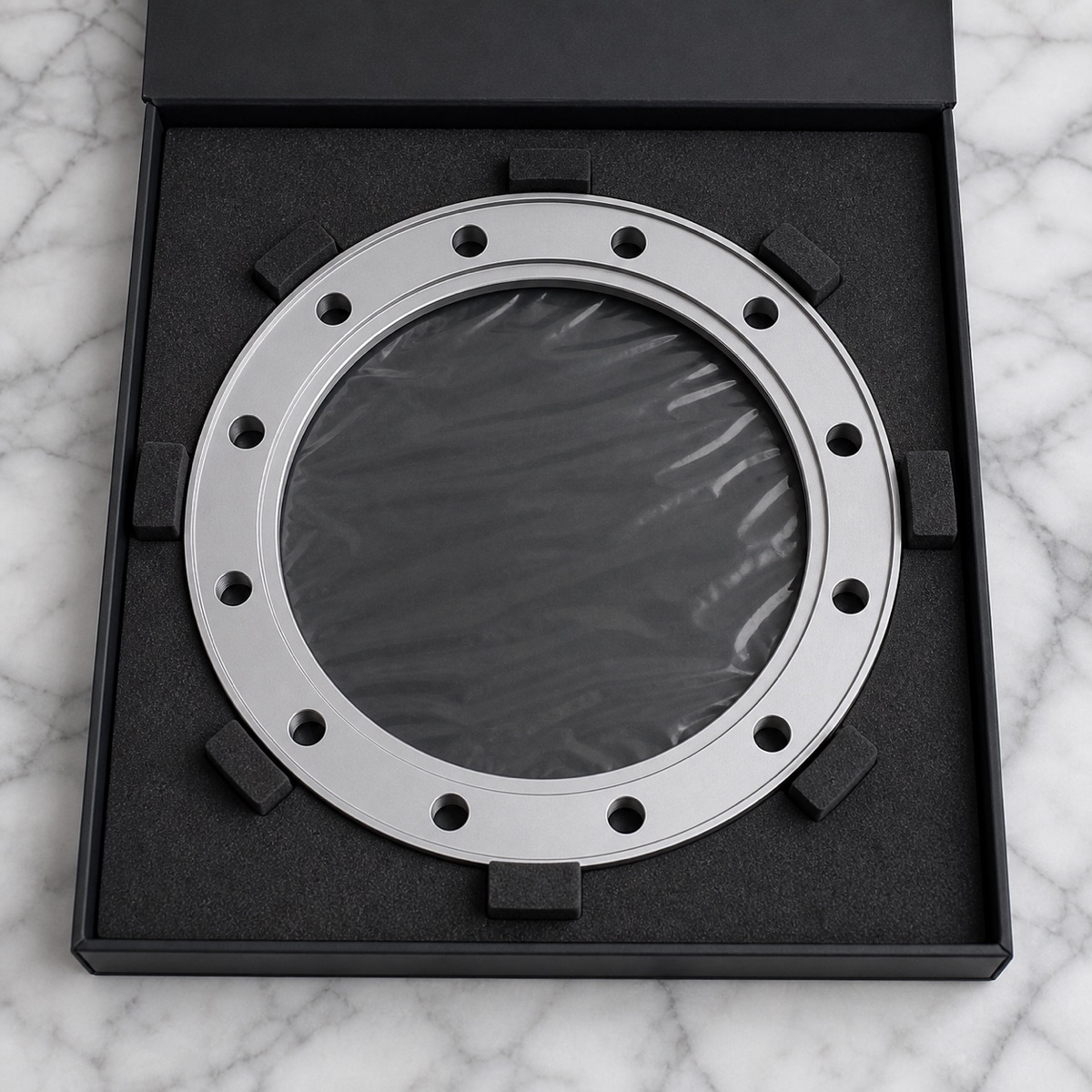

Die Verpackung nutzt Einzelpositionierung. Der Ring sollte beim Transport nicht durch andere Teile gedrückt werden, denn ein verformter dünner Ring lässt sich oft nicht durch einfache Korrektur zuverlässig stabilisieren.
Erkenntnis aus dem Fall
Die Schwierigkeit liegt nicht in einer komplizierten Werkzeugbahn. Die echte Herausforderung ist, den dünnen Ring über Bearbeitung, Prüfung und Lieferung stabil zu halten. OEMach kontrolliert Konzentrizität, Stirnfläche und Bohrbild als eine Beziehung statt als Einzelmerkmale.
FAQ
Warum ist ein dünner ringförmiger Halter schwierig?
Er kann sich beim Spannen verformen und nach dem Lösen zurückfedern. Die freie Endform muss bei Bearbeitung und Prüfung berücksichtigt werden.
Was sollte geprüft werden?
ID, OD, Ebenheit, Parallelität, Stufenhöhe, Bohrungsposition, Gratstatus und Gesamtverzug.
Warum nach dem Lösen messen?
Ein Ring kann im gespannten Zustand genau wirken und danach Maß ändern. Freie Messung entspricht eher der Montagebedingung.
Wie werden Bohrungsgrate behandelt?
Mit leichter Entgratung und kontrollierter Fase, damit Grate entfernt werden, ohne die Funktionskontaktfläche zu verkleinern.
Kann OEMach dünnwandige Ringteile in Kleinserie fertigen?
Ja. OEMach unterstützt 6061-T6 Ringhalter, Halteringe und ähnliche Robotergelenkteile mit Prüfung und Schutzlieferung.
