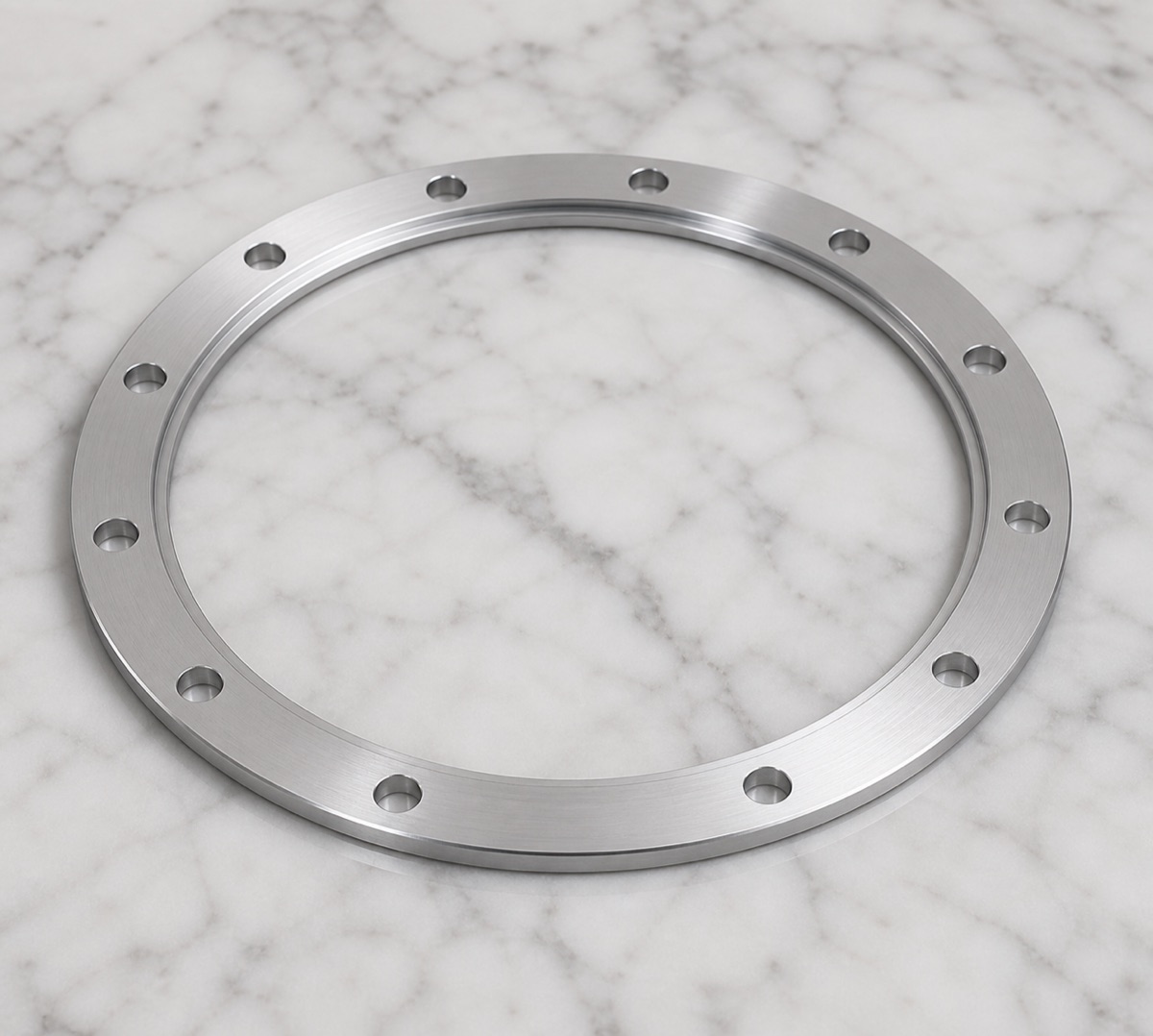

Este soporte anular de retención se usa en una articulación de brazo robótico como elemento de posicionamiento, retención o presión. No soporta la misma carga que un soporte estructural pesado, pero una pequeña deformación puede afectar el tacto de montaje y el apilamiento del conjunto.
OEMach lo clasificó como componente anular de pared delgada, no como placa ordinaria. Esa decisión cambia la lógica de proceso: amarre, apoyo, secuencia de retirada de material, patrón de agujeros y embalaje deben planificarse alrededor del control de deformación.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Tipo de pieza | Soporte anular de retención para posicionamiento y presión en articulación de brazo robótico |
| Material | Aleación de aluminio 6061-T6, acabado mecanizado natural |
| Rasgos clave | Pared anular delgada, gran diámetro interior, escalón bajo y patrón de agujeros equidistantes |
| Foco de proceso | Deformación de pared delgada, apoyo estable, concentricidad ID/OD, chaflán ligero y consistencia del patrón |
| Foco de inspección | Diámetro interior, diámetro exterior, paralelismo, planitud, altura de escalón, posición de agujeros, boca de agujero y alabeo |
| Foco de entrega | Soporte por pieza individual y embalaje anti-compresión para proteger la planitud del anillo |
Los anillos delgados son sensibles al error de amarre
Si la fuerza de amarre es demasiado alta, una pieza anular delgada puede medir bien en el útil pero recuperar forma después de soltarla. Diámetro interior, exterior y escalón bajo pueden cambiar con el estado de sujeción.
Los agujeros equidistantes no son complejos de forma individual, pero su distribución angular, rebabas y paso afectan directamente el montaje. Un chaflán excesivo reduce el ancho útil de contacto; un chaflán insuficiente deja rebabas.
Después de mecanizar varios agujeros, la rigidez local disminuye. Por eso la secuencia entre desbaste, acabado, taladrado y desbarbado es importante para la forma final libre.
Organización del proceso OEMach
OEMach usó retirada de material por etapas. Después de liberar material en diámetros interior y exterior, el proceso pasó al acabado de cara, escalón bajo y patrón de agujeros con apoyo controlado.
Cuando es necesario, se usa apoyo auxiliar o útil blando para que la zona delgada se acabe más cerca de su estado libre. El desbarbado de bocas se mantiene ligero para no cambiar la superficie efectiva de contacto.
La limpieza final se centra en virutas dentro de agujeros y marcas de presión en la cara anular, porque ambas afectan el proceso de montaje del cliente.
Estrategia de inspección

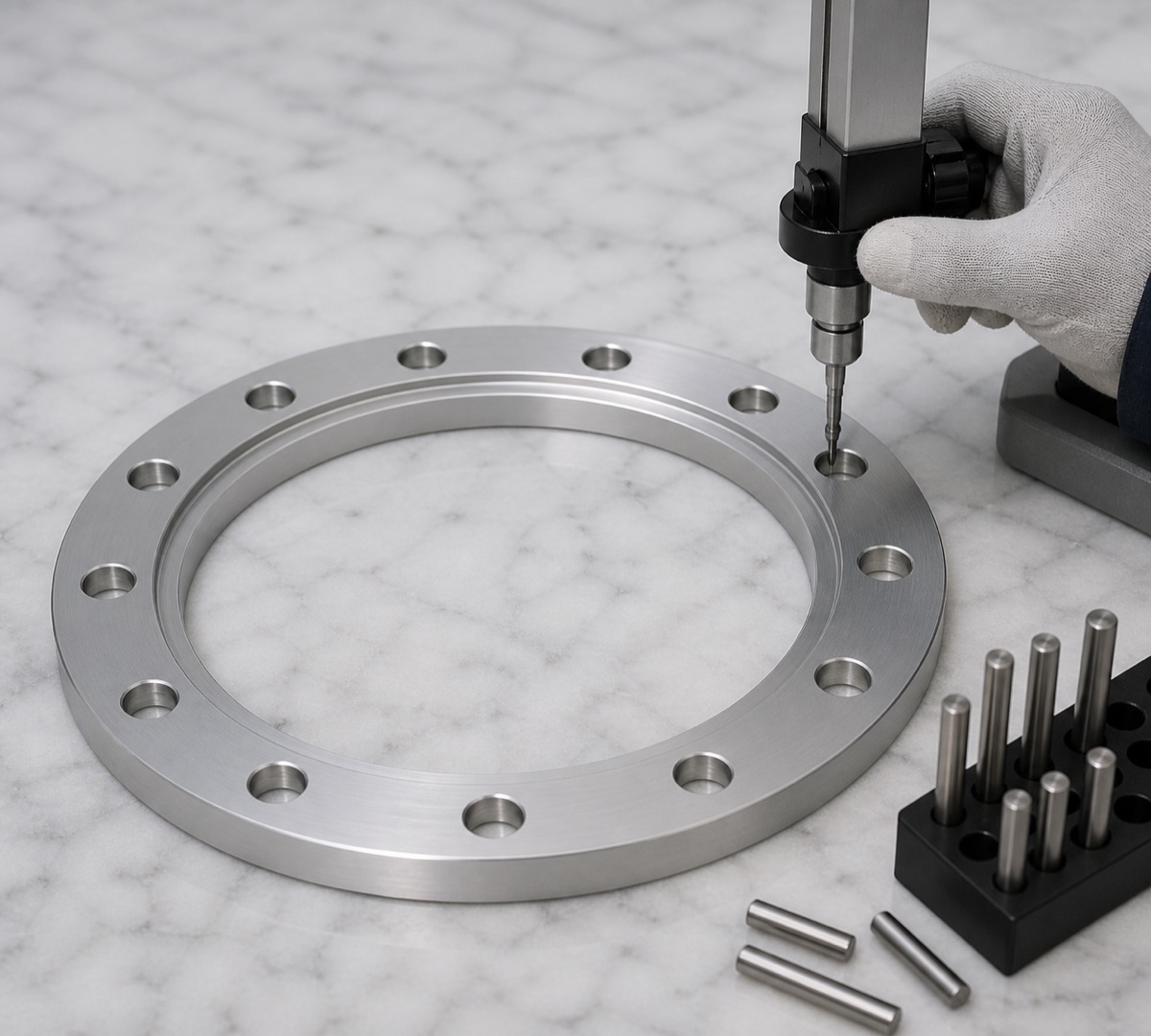

La primera pieza debe incluir diámetro interior, exterior, paralelismo, planitud, altura de escalón bajo, patrón de agujeros, estado de bocas y alabeo general.
En soportes anulares delgados, las cotas clave deben revisarse después de soltar la pieza del útil. De lo contrario, la inspección puede describir la condición amarrada y no la condición real.
En lote pequeño, OEMach controla desgaste de útil, desgaste de herramienta y consistencia de apriete. Los anillos delgados no deben apilarse durante inspección o embalaje, porque la presión de cara puede cambiar la forma final.
Plazo y entrega
Para un soporte anular de retención 6061-T6 de pared delgada, el prototipo suele planificarse en 5 a 8 días laborables. Los lotes pequeños suelen planificarse en 8 a 12 días laborables según inspección y prueba de montaje.

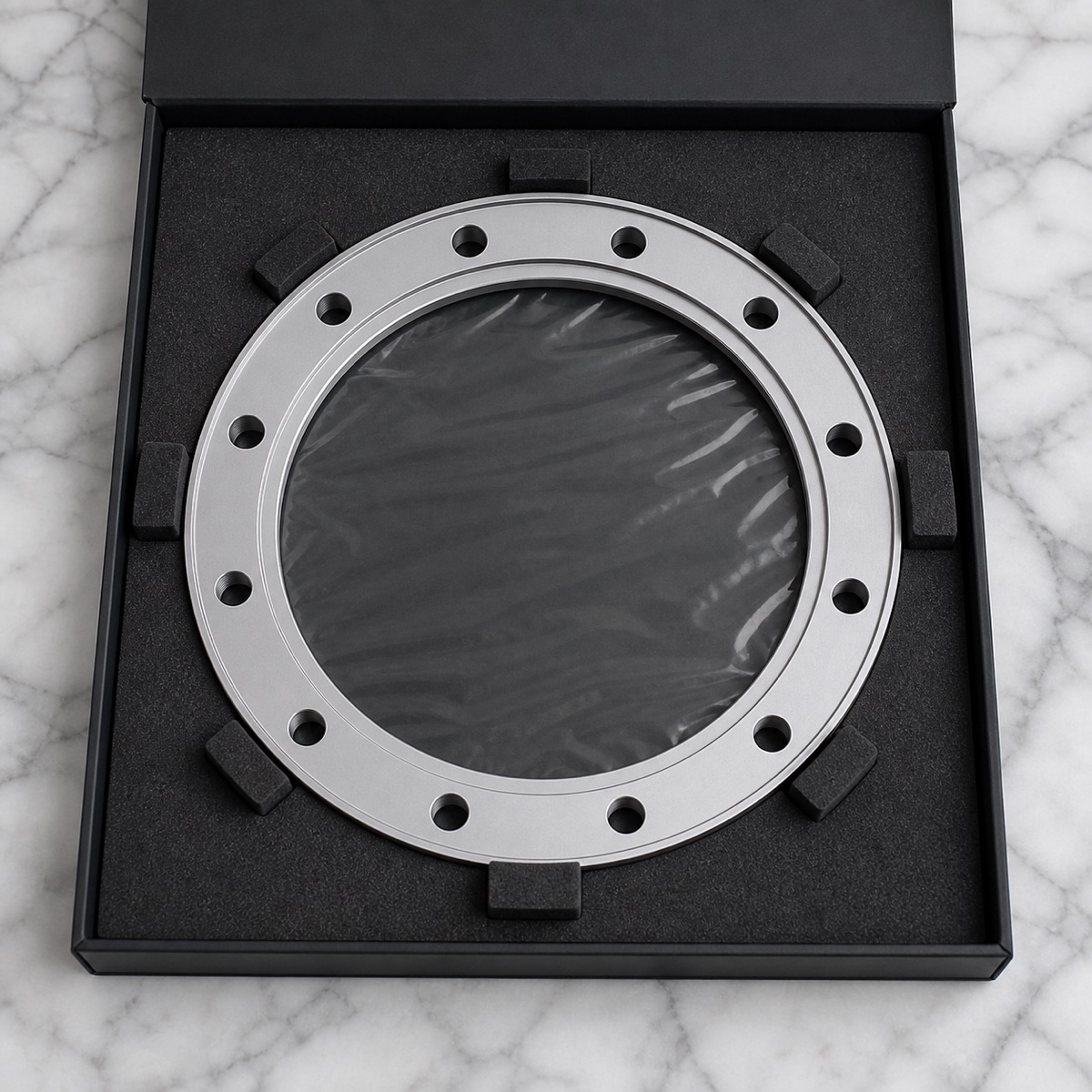

El embalaje usa posicionamiento individual. El anillo no debe comprimirse con otras piezas durante transporte, porque una vez deformada una pieza anular delgada, una corrección simple quizá no recupere un montaje estable.
Conclusión del caso
La dificultad no está en una trayectoria compleja. El reto real es mantener estable el anillo delgado durante mecanizado, inspección y entrega. OEMach controla concentricidad, cara y patrón de agujeros como una sola relación.
FAQ
Por qué es difícil mecanizar un soporte anular delgado?
Puede deformarse al amarrar y recuperar forma al soltar, por lo que el estado libre debe considerarse en mecanizado e inspección.
Qué se debe inspeccionar?
ID, OD, planitud, paralelismo, altura de escalón, posición de agujeros, rebabas y alabeo general.
Por qué medir después de soltar?
Porque el anillo puede parecer correcto mientras está amarrado y cambiar después. La medición libre refleja mejor el montaje.
Cómo tratar rebabas de agujeros?
Con desbarbado ligero y chaflán controlado para quitar rebabas sin reducir la zona funcional de contacto.
OEMach puede fabricar anillos delgados en lote pequeño?
Sí. OEMach apoya soportes anulares 6061-T6, aros de retención y componentes similares con inspección y entrega protegida.
