Dieser ringförmige Befestigungsflansch ist ein Verbindungs- und Positionierteil in einem Roboterarmgelenk. Die Form wirkt einfach, doch Zentralbohrung, konzentrische Stufen und das kreisförmige Senkbohrbild bestimmen, wie gleichmäßig die Gelenkfläche beim Verschrauben anliegt.
OEMach behandelte Zentralbohrung und Stirnflächenstufe als zentrale Bezugskette und prüfte danach, ob das gesamte Senkbohrbild um denselben Mittelpunkt aufgebaut ist. Bei einem solchen Flansch reicht es nicht, dass einzelne Schrauben passen; der ganze Ring muss gleichmäßig sitzen.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Teiletyp | Ringförmiger Befestigungsflansch für Verbindung und Positionierung im Roboterarmgelenk |
| Material | 6061-T6 Aluminiumlegierung, naturbelassen bearbeitet |

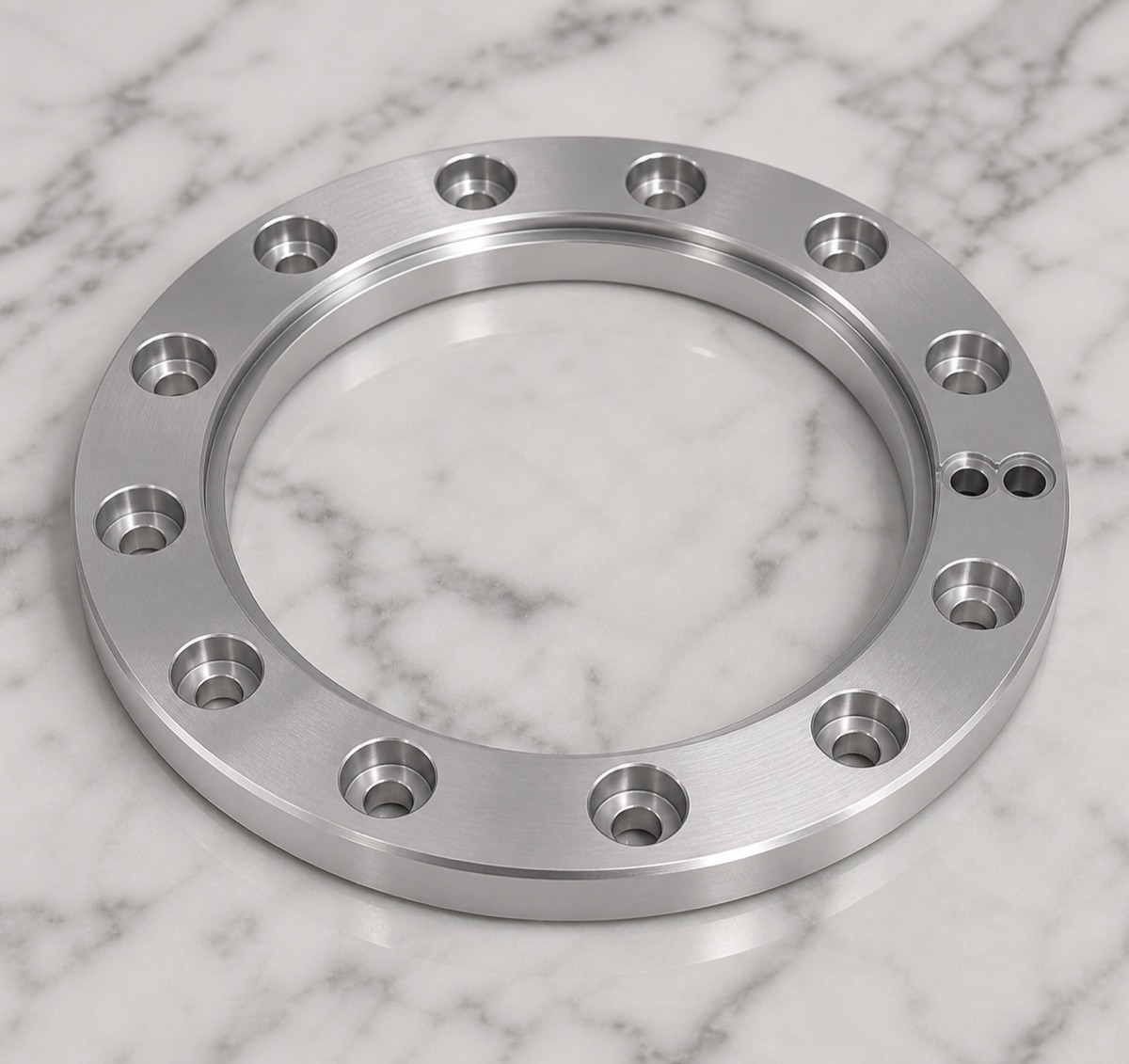

| Merkmale | Große Zentralbohrung, mehrstufige konzentrische Stufen, kreisförmige Senkbohrungen und kleine Zusatzbohrungen |
| Prozessfokus | Zentralbohrungsbezug, konzentrische Stufenhöhe, Stirnflächenebenheit, Senkbohrbild und Gratkontrolle |
| Prüffokus | Zentralbohrung, ID/OD-Konzentrizität, Ebenheit, Stufenhöhe, Senkbohrungsposition, Senktiefe, Fase und Kratzer |
| Lieferfokus | Zentralbohrung, Senkbohrungsmündungen und Kontaktflächen mit Formschaum schützen |
Die Herausforderung ist nicht der Kreis, sondern die Ringbeziehung
Ringteile werden oft als einfache Frästeile mit Bohrungen unterschätzt. Tatsächlich bilden Zentralbohrung, Außendurchmesser, Stufenflächen, Senkbohrungen und lokale Bohrungen eine durchgehende Bezugsbeziehung.
Wird das Teil mehrfach umgespannt oder der Bezug unkontrolliert gewechselt, können Einzelmaße passen, während die Montage leichte Exzentrizität oder ungleichmäßigen Flächenkontakt zeigt.
Auch das Senkbohrbild verlangt plane Böden, saubere Fasen und Gratkontrolle. 6061-T6 lässt sich gut bearbeiten, doch viele Bohrungen können kleine Aufwürfe hinterlassen, wenn Werkzeugstandzeit und Entgratung nicht kontrolliert werden.
Fertigungslösung von OEMach
OEMach plante den Prozess um eine stabile koaxiale Bezugstrategie. Zentralbohrung, Außenkontur und Stufenmerkmale blieben soweit möglich unter konsistentem Bezug. Beim Schruppen blieb Aufmaß auf der Kontaktfläche, damit das spätere Finish die Ebenheit stabilisiert.
Für das Senkbohrbild nutzte der Prozess einen einheitlichen Winkelbezug und Werkzeugstandzeitkontrolle. Nach dem Senken folgten leichte Fasen, Bohrungsreinigung und Stirnflächenprüfung, damit keine Grate, Späne oder Druckstellen den Sitz beeinträchtigen.
Prüfung und Kleinserienkontrolle

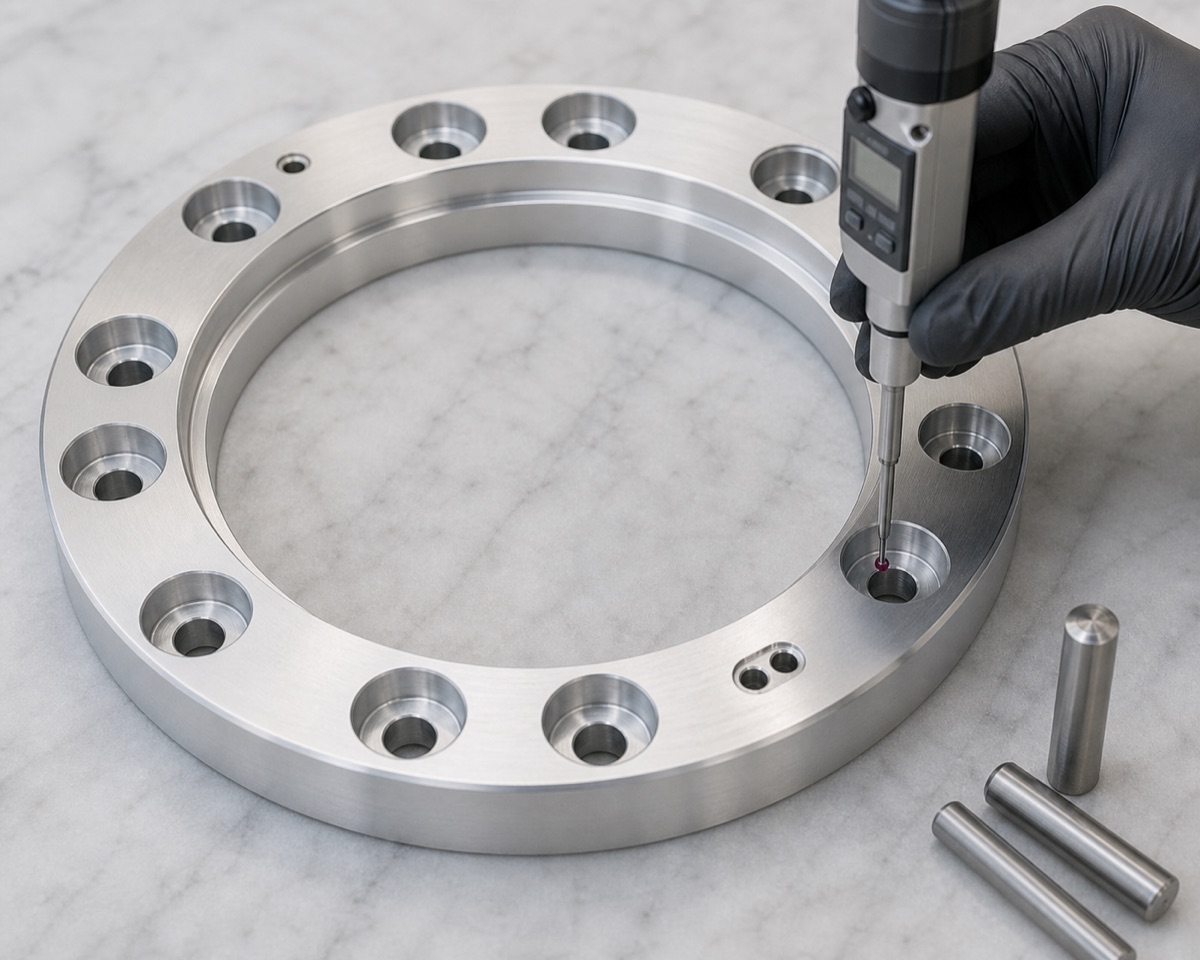

Die Erstteilprüfung sollte Zentralbohrungsdurchmesser, ID/OD-Konzentrizität, Stirnflächenebenheit, konzentrische Stufenhöhe, Senkbohrungsabstand, Senktiefe, Fasen und sichtbare Kratzer umfassen.
Bei ringförmigen Befestigungsflanschen ist die Stabilität des Bohrbilds um den Mittelpunkt wichtiger als jede Bohrung isoliert zu bewerten. In Kleinserien verfolgt OEMach den Werkzeugverschleiß an Senkbohrungsmündungen und Stufenflächen und erhöht bei Bedarf die Stichprobenfrequenz.
Vor Reinigung und Verpackung werden Restspäne in den Bohrungen nochmals geprüft, damit beim Kunden weniger Nachreinigung nötig ist.
Lieferzeit und Verpackung
Für einen 6061-T6 Ring-Befestigungsflansch dieser Art wird ein Prototyp meist mit 5 bis 8 Arbeitstagen geplant. Kleinserien sollten je nach Prüfumfang, Oberfläche und Montageprüfung mit 8 bis 13 Arbeitstagen geplant werden.

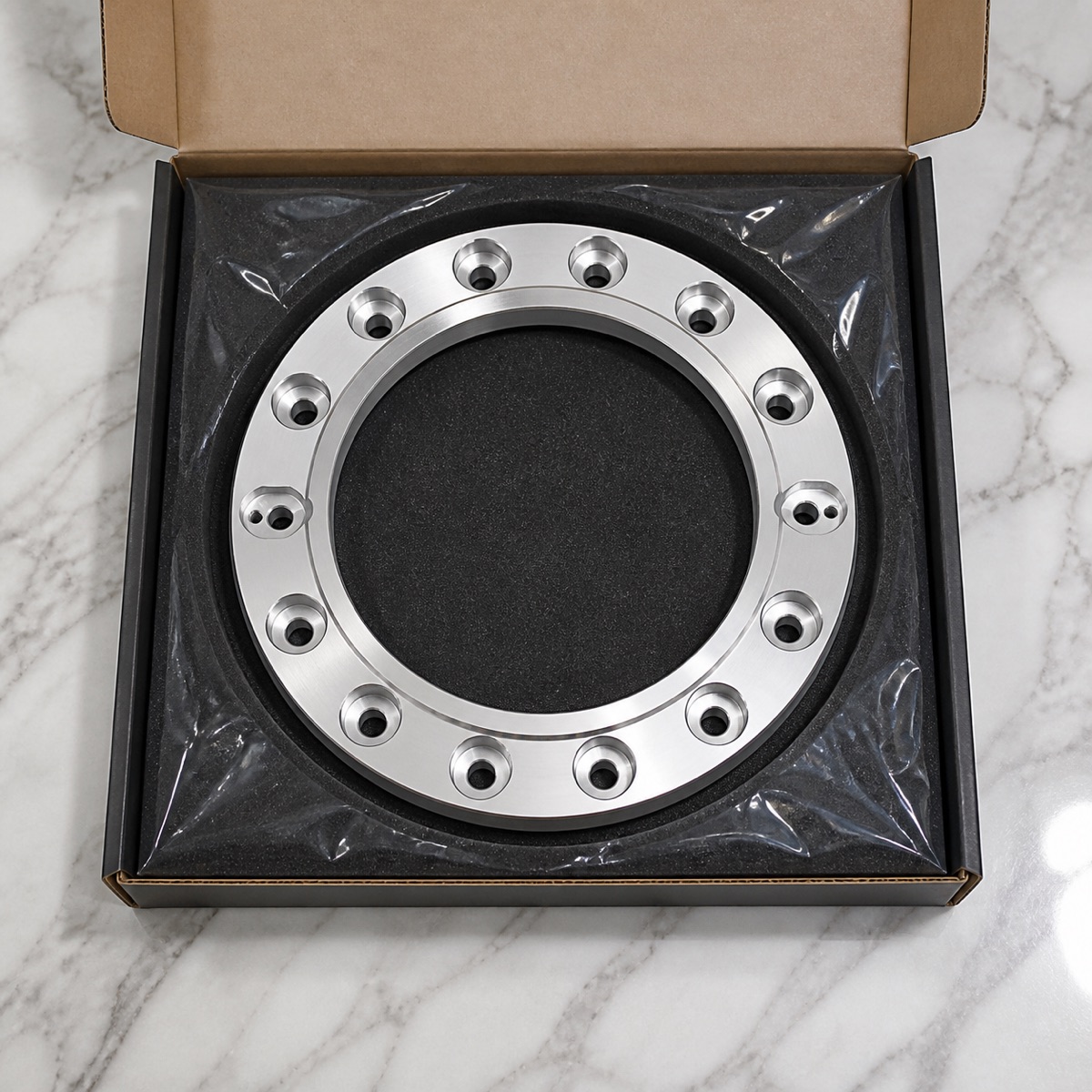

Das Teil sollte nicht lose mit anderen Ringen gemischt werden. Formschaum positioniert den Flansch und schützt Stirnflächen, Zentralbohrung und Senkbohrungsmündungen beim Transport.
Erkenntnis aus dem Fall
Die wichtigste Erkenntnis ist, Zentralbohrung, Stirnfläche, Außendurchmesser und Senkbohrbild als eine Bezugskette zu kontrollieren. Ist diese Beziehung stabil, erhält der Kunde zuverlässigeren Flächenkontakt und gleichmäßigere Verschraubung im Roboterarm.
FAQ
Was ist bei einem Roboterarm-Befestigungsflansch kritisch?
Zentralbohrung, konzentrische Stufen, Stirnflächenebenheit und kreisförmiges Senkbohrbild sollten als eine Bezugsbeziehung kontrolliert werden.
Warum kann ein einfacher Ringflansch Montageprobleme verursachen?
Wenn Bohrung, Stufenflächen und Senkbohrungen nicht als System konzentrisch und eben sind, kann das Gelenk ungleichmäßig anziehen.
Wie werden Grate an Senkbohrungen kontrolliert?
Durch stabile Werkzeugstandzeit, leichte Fasen, Reinigung und Endkontrolle, ohne Kontaktkanten zu stark zu brechen.
Was gehört in die Erstteilprüfung?
Zentralbohrung, ID/OD-Konzentrizität, Ebenheit, Stufenhöhe, Senkbohrungsposition, Senktiefe, Fase und Aussehen.
Kann OEMach Kleinserien von Ringflanschen fertigen?
Ja. OEMach unterstützt Prototypen und Kleinserien ringförmiger Flansche mit CNC-Bearbeitung, Prüfung und Schutzverpackung.
