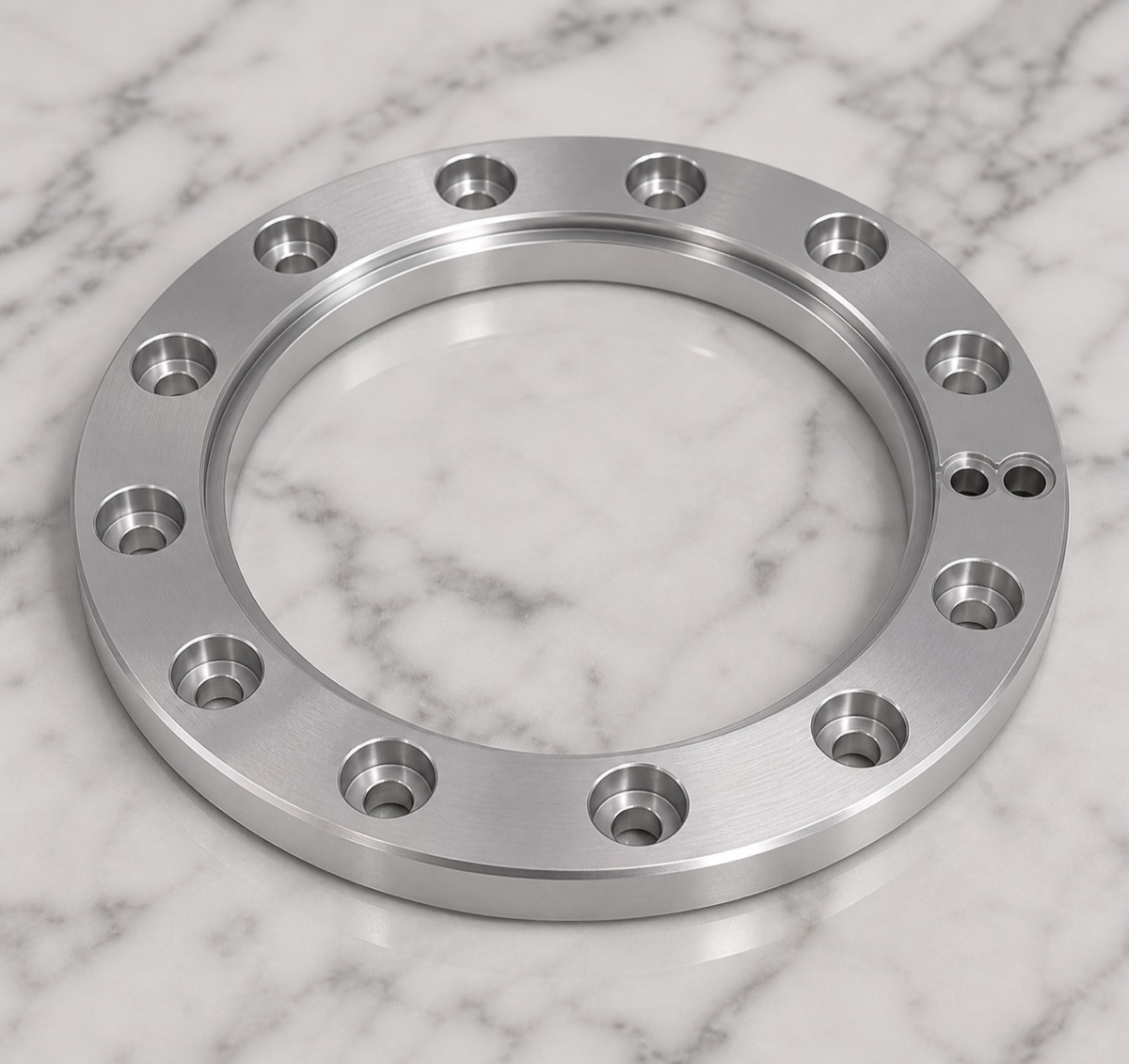

Esta brida anular fija es una pieza de conexión y localización dentro de una articulación de brazo robótico. Su forma parece sencilla, pero el agujero central, los escalones concéntricos y el patrón circular de avellanados deciden la uniformidad de apoyo al bloquear el conjunto.
OEMach trató el agujero central y el escalón de cara como la cadena principal de referencias, y después revisó si toda la matriz de avellanados se desarrollaba alrededor del mismo centro. En este tipo de brida, no basta con que cada tornillo entre; todo el anillo debe apoyar de forma uniforme.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Tipo de pieza | Brida anular fija para conexión y posicionamiento de articulación de brazo robótico |
| Material | Aleación de aluminio 6061-T6, acabado mecanizado natural |
| Rasgos clave | Agujero central grande, escalones concéntricos, avellanados circulares y agujeros auxiliares pequeños |
| Foco de proceso | Referencia de agujero central, altura de escalón, planitud de cara, patrón de avellanados y control de rebabas |
| Foco de inspección | Diámetro central, concentricidad ID/OD, planitud, altura de escalón, posición y profundidad de avellanado, chaflán y rayas |
| Foco de entrega | Proteger agujero central, bocas de avellanado y caras de contacto con espuma conformada |
El reto no es el círculo, sino toda la relación del anillo
Las piezas anulares suelen subestimarse como simples piezas con agujeros fresados. En realidad, agujero central, diámetro exterior, caras de escalón, avellanados y agujeros locales forman una relación continua de referencias.
Si la pieza se voltea varias veces o cambia la referencia sin control, las cotas individuales pueden pasar, pero el montaje puede mostrar ligera excentricidad o contacto desigual.
El patrón de avellanados también exige fondo plano, chaflán y desbarbado. El 6061-T6 se mecaniza bien, pero muchos agujeros y ritmo rápido pueden dejar pequeños bordes levantados si no se controla herramienta y desbarbado.
Solución de fabricación de OEMach
OEMach planificó el proceso alrededor de una estrategia de referencia coaxial estable. Agujero central, contorno exterior y escalones se mantuvieron bajo una referencia consistente cuando fue posible. El desbaste dejó sobrematerial en la cara de contacto para que el acabado final no afectara la planitud.
Para la matriz de avellanados, el proceso usó una referencia angular única y seguimiento de vida de herramienta. Después del avellanado, la pieza recibió chaflán ligero, limpieza de agujeros y revisión de cara para evitar rebabas, virutas o marcas locales que afecten el asiento.
Inspección y control de lote

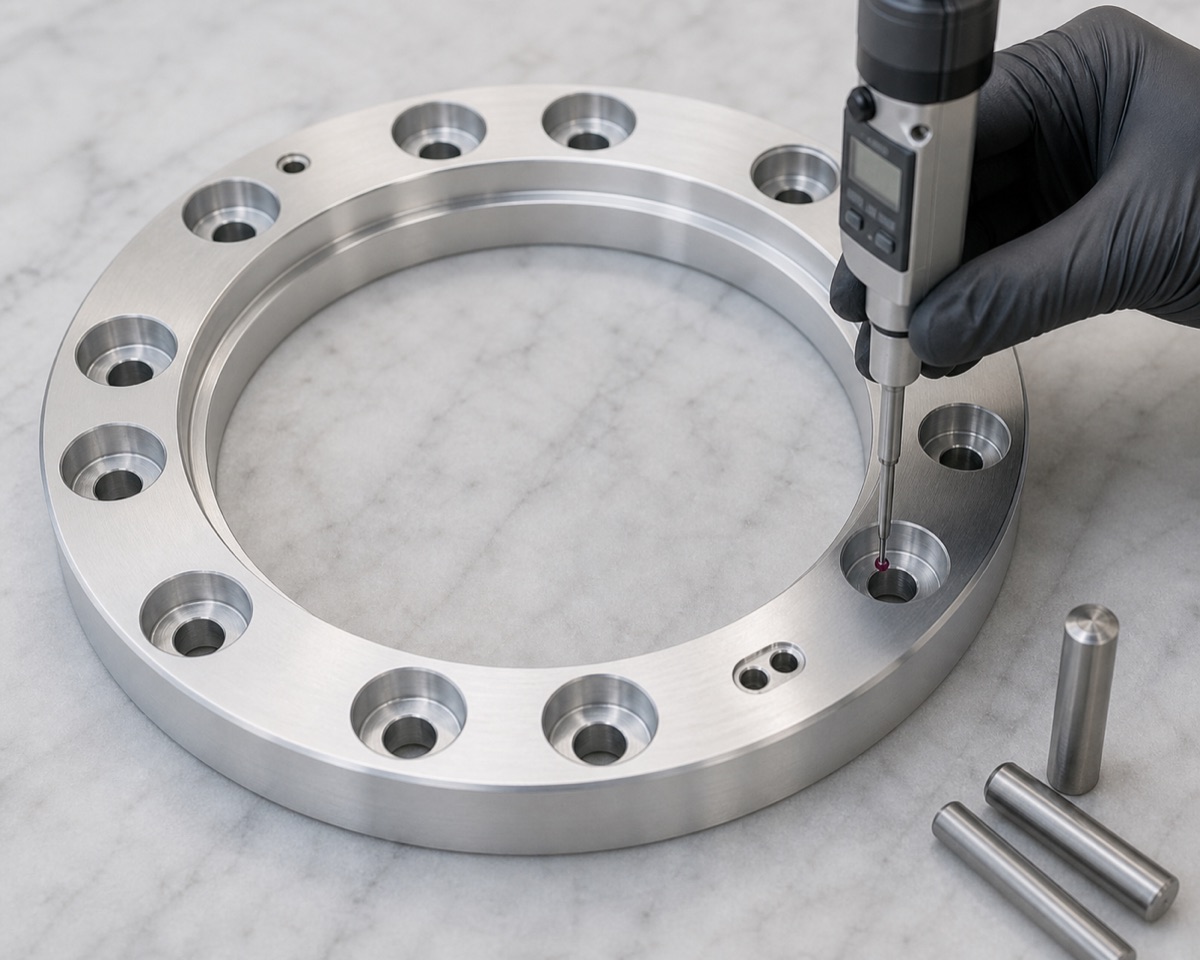

La primera pieza debe cubrir diámetro del agujero central, concentricidad ID/OD, planitud de cara, altura de escalón, paso de avellanados, profundidad, chaflán y rayas visibles.
En bridas anulares fijas, la estabilidad del patrón alrededor del centro es más importante que mirar cada agujero por separado. En lote pequeño, OEMach sigue el efecto del desgaste de herramienta sobre bocas de avellanado y escalones, y ajusta la frecuencia de muestreo si hace falta.
Antes de limpieza y embalaje, se revisan de nuevo virutas dentro de los agujeros para reducir limpieza secundaria en la estación de montaje del cliente.
Plazo y embalaje
Para una brida anular fija 6061-T6 de este tipo, el prototipo suele planificarse en 5 a 8 días laborables. Para lotes pequeños, conviene planificar 8 a 13 días laborables según inspección, acabado y verificación de montaje.

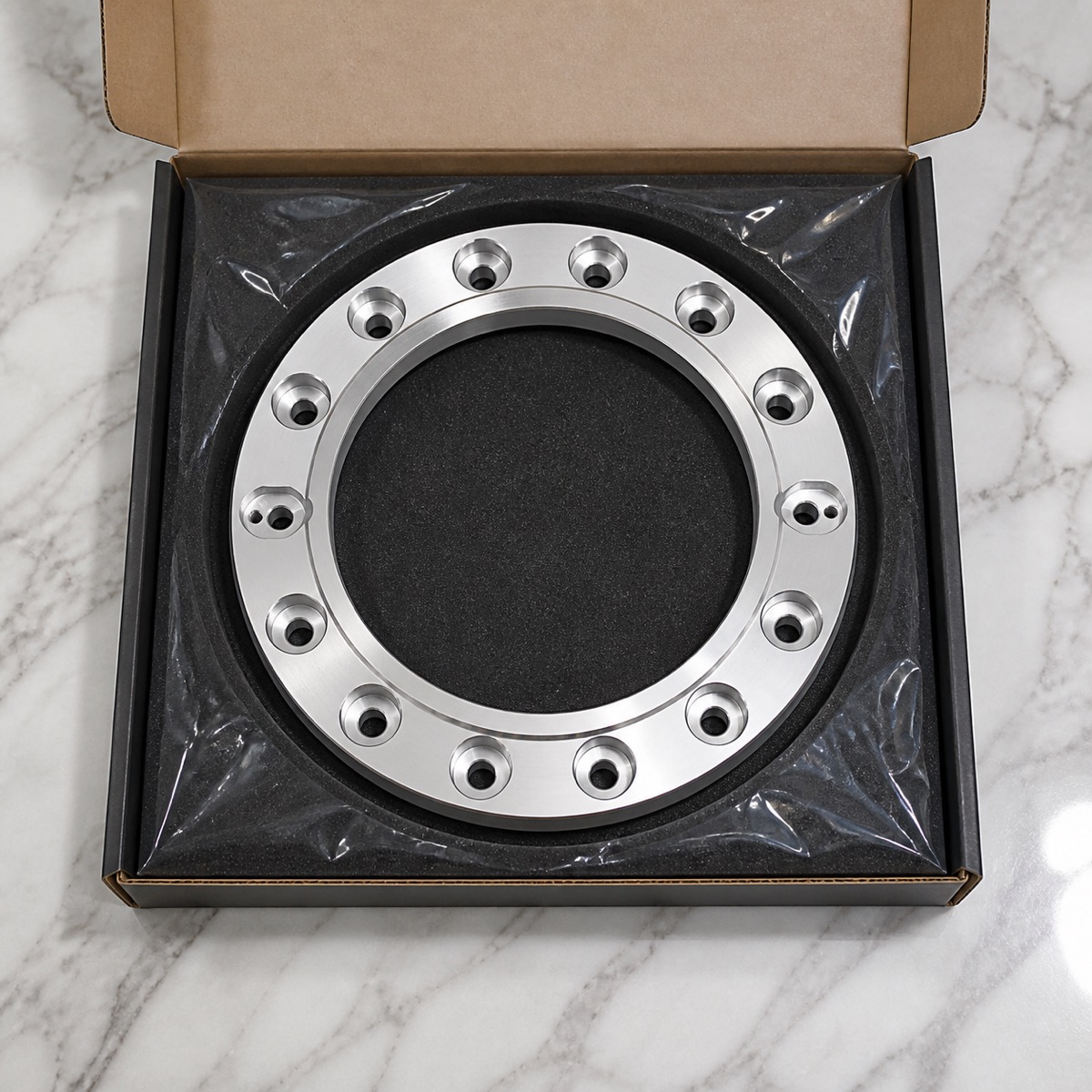

La pieza no debe mezclarse suelta con otros anillos mecanizados. Se usa espuma conformada para localizar la brida y proteger caras, agujero central y bocas de avellanado durante el transporte.
Conclusión del caso
La lección clave es controlar agujero central, cara, diámetro exterior y matriz de avellanados como una sola cadena de referencias. Con esa relación estable, el cliente obtiene contacto más fiable y bloqueo más uniforme en el montaje del brazo robótico.
FAQ
Qué es crítico en una brida fija de brazo robótico?
Agujero central, escalones concéntricos, planitud de cara y patrón circular de avellanados deben controlarse como una relación de referencias.
Por qué una brida anular simple puede causar problemas?
Si agujero, escalones y avellanados no son concéntricos y planos como sistema, el conjunto puede bloquear de forma desigual.
Cómo controlar rebabas en avellanados?
Con vida de herramienta estable, chaflán ligero, limpieza y revisión visual final sin redondear demasiado bordes de contacto.
Qué se inspecciona en primera pieza?
Diámetro central, concentricidad ID/OD, planitud, altura de escalón, posición y profundidad de avellanados, chaflán y apariencia.
OEMach puede fabricar lotes pequeños de bridas anulares?
Sí. OEMach apoya prototipos y lotes pequeños de bridas anulares con CNC, inspección y embalaje protector.
