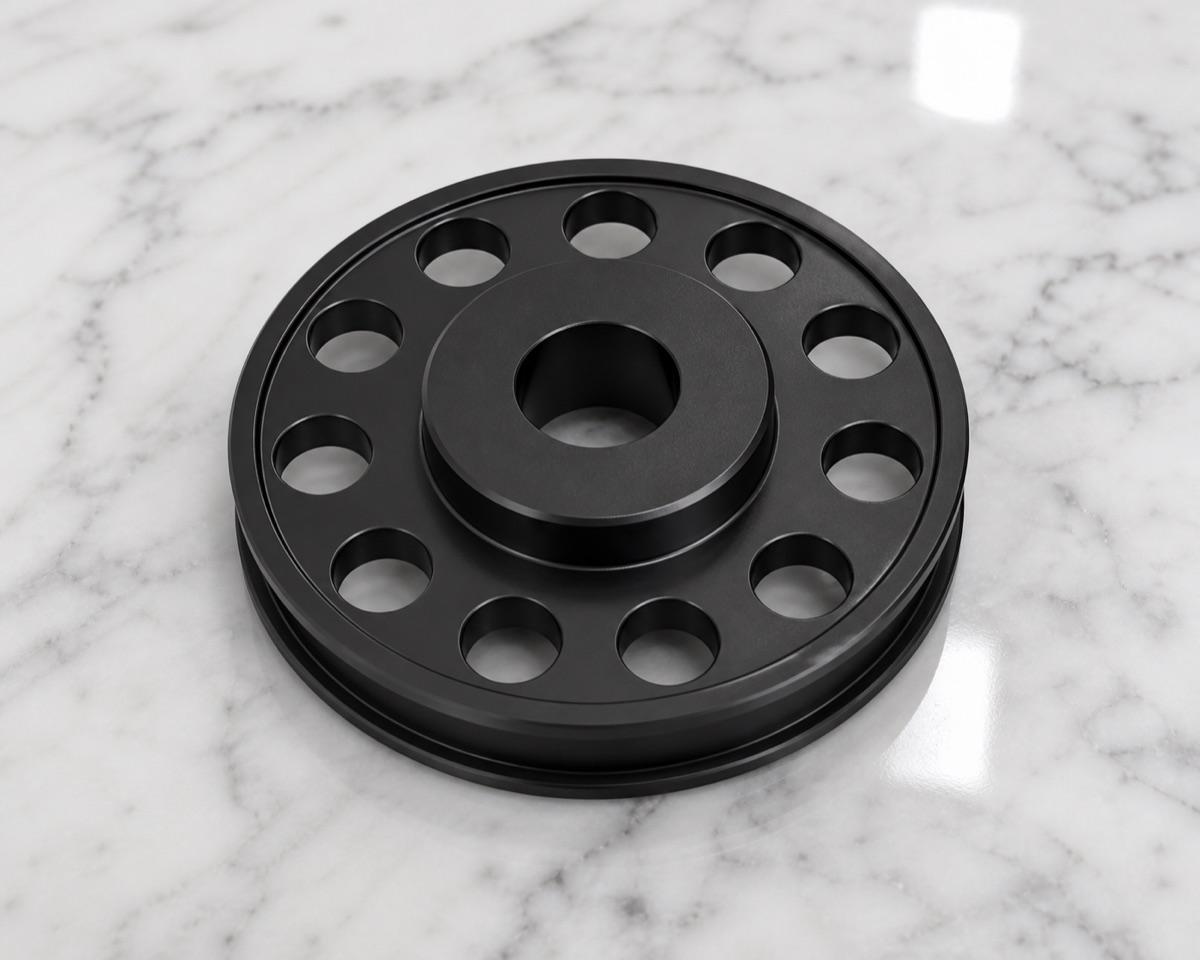

Diese Fallstudie behandelt einen schwarz eloxierten scheibenförmigen Fußgelenk-Schwenkarm für einen humanoiden Roboter. Das Teil wirkt einfacher als ein langer Halter, aber Zentralbohrung, erhöhter Mittelabsatz, kreisförmiges Bohrbild und dünner Außenrand beeinflussen die Montage des Fußgelenks direkt.
Projektüberblick
| Branchenszenario | Humanoide Roboterkomponenten und präzise CNC-Strukturteile |
|---|---|
| Material und Oberfläche | Material gemäß Projekt-BOM bestätigt; schwarz eloxierter Lieferzustand |
| Kritische Merkmale | Zentralbohrung, erhöhter Absatz, Planlauf, Kreisbohrbild, Außendurchmesser und dünner Rand |
| Fertigungsfokus | Zentraler Bezugsplan, Winkelteilung, Entgraten der Bohrungsmündungen, Eloxalvorbereitung und Kantenschutz |
Strukturprüfung: entscheidend ist die Konzentrizität
Der scheibenförmige Schwenkarm besitzt eine Zentralbohrung, einen erhöhten Absatz, gleichmäßig verteilte Bohrungen und einen relativ dünnen Außenrand. Im Fußgelenk kann er Rotations-, Schwenk- oder Verbindungsfunktionen übernehmen.
OEMach betrachtet diese Geometrie als Beziehungssystem. Zentralbohrung, Stirnfläche, Außendurchmesser und Kreisbohrbild sollten nicht getrennt betrachtet werden, da ihre relative Lage Verriegelung und Montageverhalten beeinflusst.
Herausforderung 1: Zentralbohrung und Planlauf
Die Zentralbohrung ist bei solchen Scheibenteilen meist der Hauptbezug. Bohrungsdurchmesser, Rundheit, Wandoberfläche und Stirnfläche des Absatzes können die spätere Rotations- oder Schwenkstabilität beeinflussen.
Wenn der Planlauf nicht kontrolliert wird, kann der Durchmesser in Ordnung sein, während die montierte Baugruppe dennoch taumelt oder ungleichmäßig belastet wird. Auch der dünne Außenrand braucht sorgfältiges Handling, weil schwarze Eloxierung Kantenschäden stärker sichtbar macht.
Herausforderung 2: Kreisbohrbild und Bohrungsmündungen
Das Kreisbohrbild erfordert stabile Winkelverteilung, Teilungsbeziehung und gleichmäßige Fasen. Dichte Bohrbilder reagieren empfindlich auf Werkzeugverschleiß, exzentrisches Spannen und kumulierte Teilungsfehler.
Schwarze Eloxierung ist außerdem empfindlich gegenüber Graten. Bleiben Grate an Bohrungsmündungen, können nach der Oberfläche helle Kanten, Rückstände oder Montagekratzer entstehen. Entgraten und Reinigen müssen vor der Oberflächenbehandlung abgeschlossen sein.
Fertigungslösung von OEMach
OEMach legt zuerst die Bezugsbeziehung zwischen Zentralbohrung und Stirnfläche fest. Danach werden Außendurchmesser, Kreisbohrungen und Absatzbearbeitung um diesen Bezug angeordnet. In der Fertigbearbeitung werden Werkzeuglauf und Spannwiederholbarkeit kontrolliert, um den relativen Fehler zwischen Zentralbohrung und Bohrbild zu reduzieren.
Das Bohrbild wird möglichst in stabiler Aufspannung bearbeitet, mit gleichmäßigen Bohrungsmündungsfasen. Vor dem Eloxieren wird das Teil gereinigt und an den Kanten geschützt. Nach dem Eloxieren prüft OEMach Zentralbohrung, Stirnfläche, Bohrbild und optische Oberfläche erneut.
Prüfung und Lieferzeitplanung

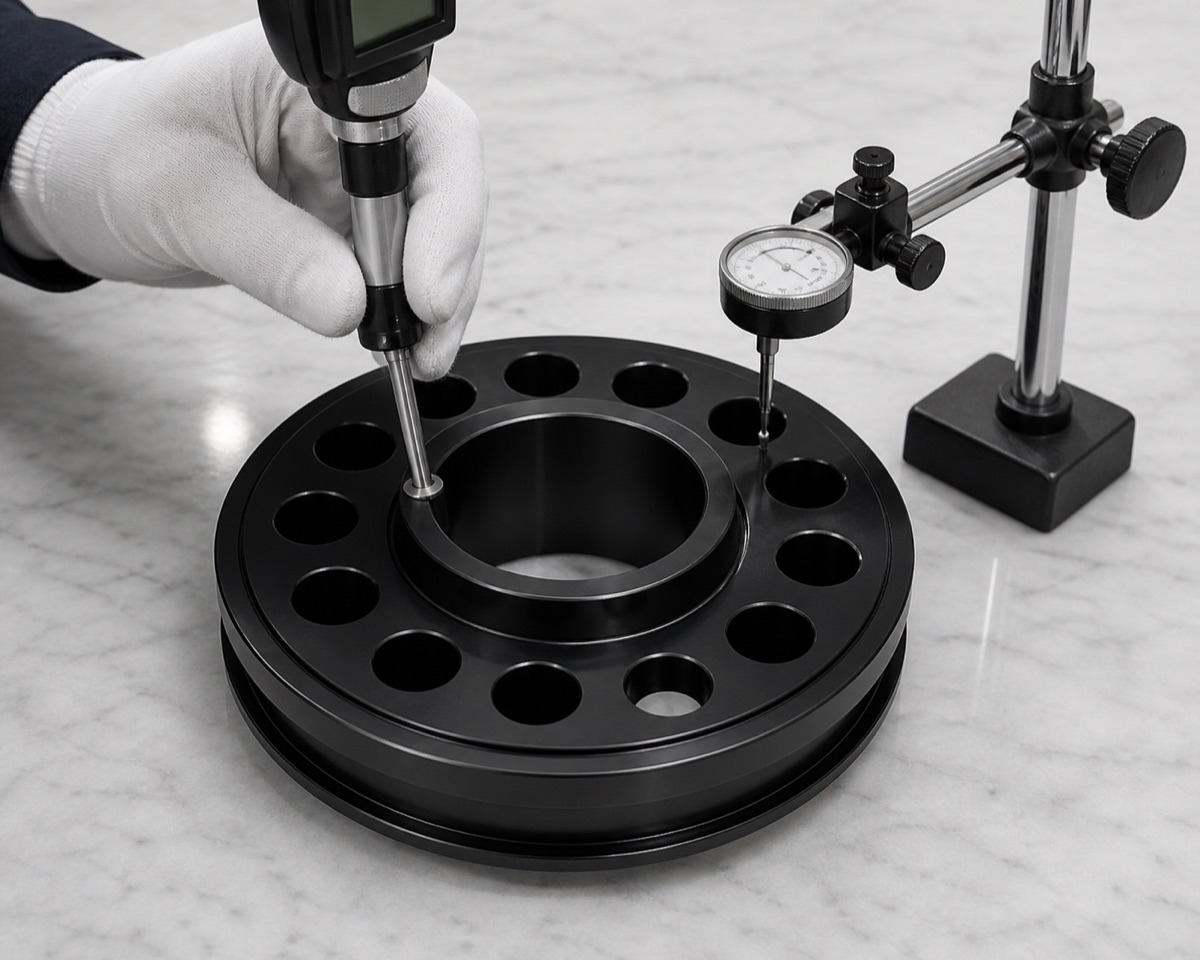

Die Erstteilprüfung sollte Zentralbohrungsgröße, Absatzstirnfläche, Außendurchmesser, Teilung des Kreisbohrbilds, Planlauf, Fasen und schwarz eloxierte Optik umfassen. In der Kleinserie sollten Werkzeugstandzeit und Durchmessertrend zusätzlich verfolgt werden.
Für einen solchen Scheiben-Schwenkarm werden Prototypen häufig mit 5 bis 8 Arbeitstagen bewertet. Kleinserien werden oft mit 8 bis 13 Arbeitstagen geplant. Wenn der Kunde Vollprüfung von Planlauf oder Bohrbildteilung verlangt, muss Prüfzeit separat eingeplant werden.
Ergebnis der Lieferung
Diese Fallstudie zeigt die OEMach-Kontrolllogik für scheibenförmige Roboterteile: zentraler Bezug, Bohrbild, Stirnfläche und schwarz eloxierte Optik müssen als ein Prozess geschlossen werden. So sinkt die Unsicherheit bei der Validierung der Fußgelenkmontage.
FAQ
Warum Planlauf bei einem scheibenförmigen Schwenkarm prüfen?
Die Stirnfläche kann Rotations- oder Schwenkstabilität nach der Montage beeinflussen, selbst wenn der Zentraldurchmesser innerhalb der Toleranz liegt.
Welche Probleme treten bei Kreisbohrbildern häufig auf?
Teilungsfehler, Grate an Bohrungsmündungen und Durchmesserdrift durch Werkzeugverschleiß sind die wichtigsten Punkte.
Kann die Prozessprüfung vor Materialbestätigung starten?
Ja, Struktur- und Risikoprüfung können starten. Für Angebot und Produktion müssen BOM, Zeichnungsmaterial und Oberfläche aber vor dem Zuschnitt bestätigt werden.
