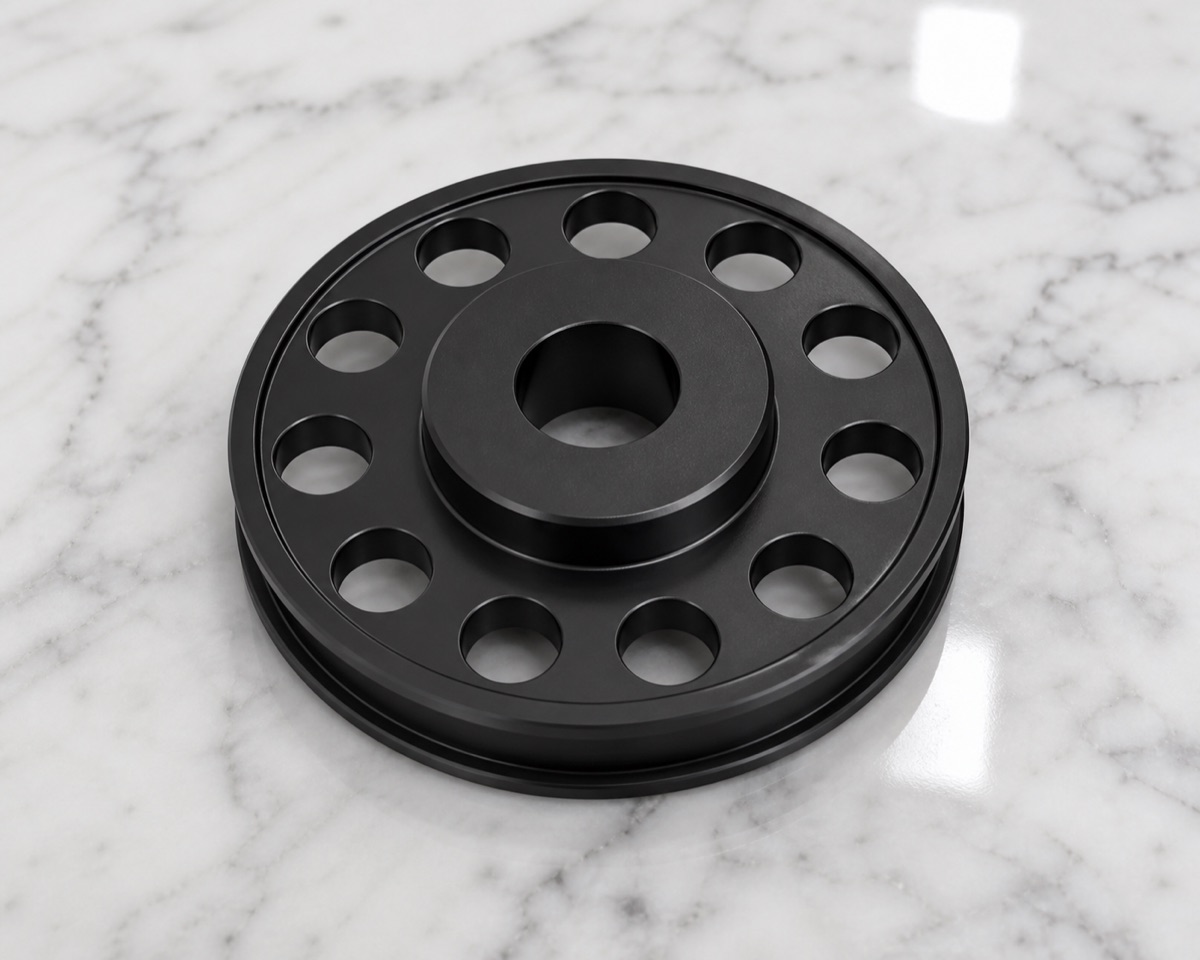

Este caso trata un brazo oscilante de tobillo tipo disco, anodizado negro, para un robot humanoide. La pieza parece más simple que un soporte largo, pero el agujero central, el escalón elevado, el patrón circular de agujeros y el borde exterior delgado influyen directamente en el montaje del tobillo.
Resumen del proyecto
| Escenario industrial | Componentes para robots humanoides y estructuras CNC de precisión |
|---|---|
| Material y acabado | Material confirmado por la BOM del proyecto; entrega con anodizado negro |
| Características críticas | Agujero central, escalón elevado, salto axial, patrón circular, diámetro exterior y borde delgado |
| Enfoque de fabricación | Estrategia de referencia central, distribución angular, desbarbado de agujeros, preparación para anodizado y protección de bordes |
Revisión de estructura: la clave es la concentricidad
El brazo tipo disco incluye un agujero central, un escalón elevado, agujeros distribuidos uniformemente y un borde exterior relativamente delgado. En el tobillo del robot puede participar en rotación, oscilación o conexión.
OEMach revisa esta geometría como un sistema de relaciones. El agujero central, la cara frontal, el diámetro exterior y el patrón circular no deben tratarse como dimensiones aisladas, porque su relación afecta la consistencia de bloqueo y el montaje.
Reto 1: agujero central y salto axial
El agujero central suele ser la referencia principal en este tipo de pieza de disco. Diámetro, redondez, rugosidad de pared y estado de la cara del escalón pueden influir en la estabilidad de rotación u oscilación después del montaje.
Si el salto axial no se controla, el diámetro puede estar conforme y aun así la articulación puede presentar oscilación o carga desigual. El borde exterior delgado también requiere manipulación cuidadosa, ya que el anodizado negro hace más visibles los daños en bordes.
Reto 2: patrón circular y apariencia de las bocas
El patrón circular requiere distribución angular estable, relación de paso y chaflanes consistentes. Cuando los agujeros son densos, el desgaste de herramienta, una sujeción excéntrica y el error acumulado de indexado se vuelven más sensibles.
El anodizado negro también es sensible a rebabas. Si quedan rebabas en las bocas, la pieza acabada puede mostrar bordes brillantes, residuos o arañazos durante el montaje. El desbarbado y la limpieza deben completarse antes del tratamiento superficial.
Solución de fabricación de OEMach
OEMach establece primero la relación entre agujero central y cara frontal, y después organiza el diámetro exterior, el patrón circular y el escalón alrededor de esa referencia. En el acabado se controlan el salto de herramienta y la repetibilidad de sujeción para reducir el error relativo entre agujero central y patrón.
El patrón de agujeros se mecaniza con sujeción estable siempre que sea posible, con chaflanes uniformes. Antes del anodizado, la pieza se limpia y se protegen los bordes. Después del anodizado, OEMach revisa el agujero central, la cara, el patrón circular y la apariencia.
Inspección y planificación de plazo

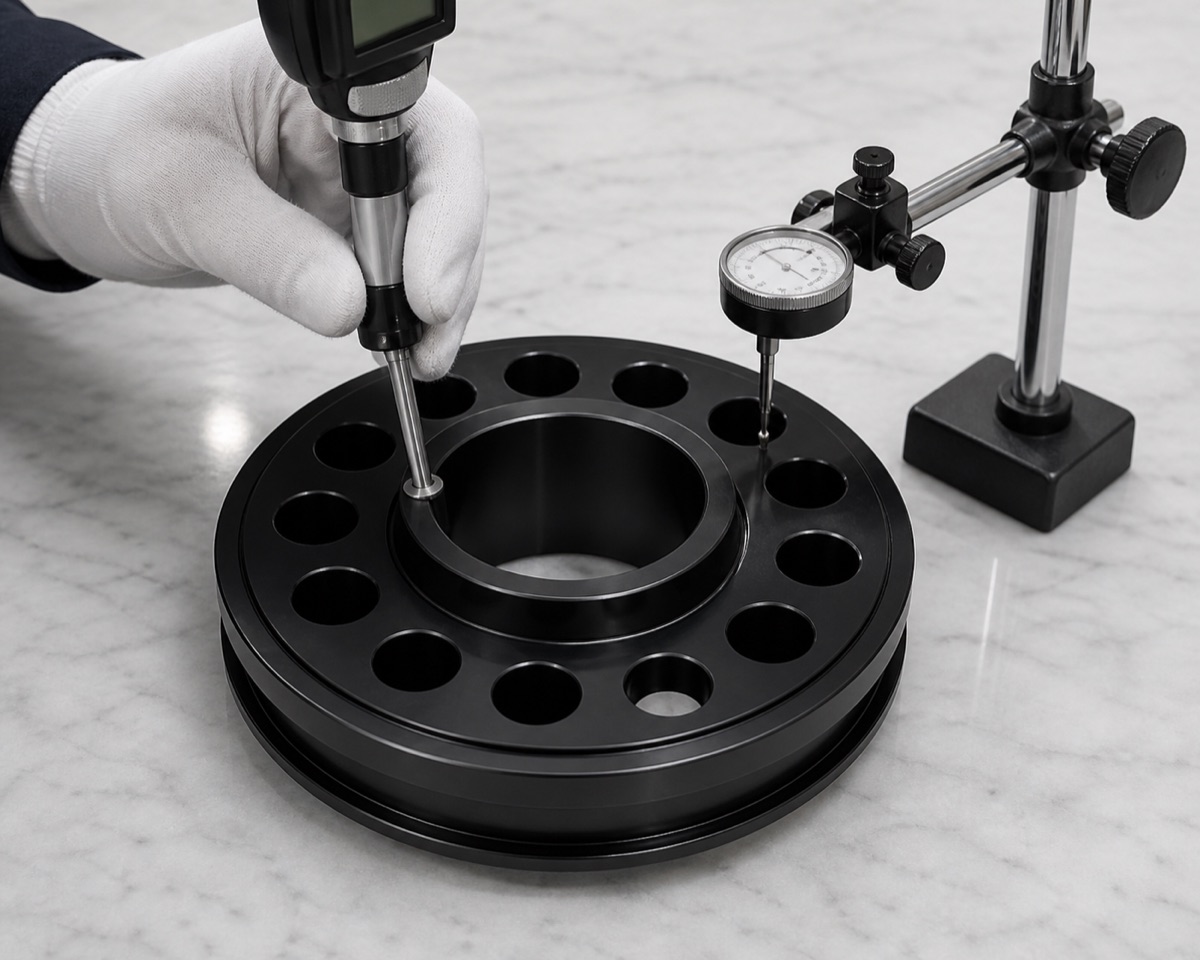

La inspección de primera pieza debe incluir tamaño del agujero central, cara del escalón, diámetro exterior, indexado del patrón circular, salto axial, chaflanes y apariencia del anodizado negro. En lote pequeño también conviene seguir vida de herramienta y tendencia de diámetro.
Para un brazo tipo disco como este, los prototipos suelen evaluarse en 5-8 días laborables. Los lotes pequeños suelen planificarse en 8-13 días laborables. Si el cliente requiere inspección completa de salto axial o patrón circular, el tiempo de inspección debe reservarse aparte.
Conclusión de entrega
Este caso muestra la lógica de control de OEMach para piezas de disco de robot: referencia central, patrón de agujeros, cara frontal y apariencia anodizada negra deben cerrarse como un solo proceso. Así se reduce la incertidumbre en la validación del montaje del tobillo.
FAQ
¿Por qué inspeccionar salto axial en un brazo tipo disco?
La cara puede afectar la estabilidad de rotación u oscilación después del montaje, aunque el diámetro central esté dentro de tolerancia.
¿Qué problemas son comunes en patrones circulares?
Error de indexado, rebabas en bocas y deriva de diámetro por desgaste de herramienta son los puntos principales.
¿Puede empezar la revisión antes de confirmar material?
Sí, puede empezar la revisión de estructura y riesgo, pero producción y cotización deben confirmar BOM, material del plano y acabado antes de cortar material.
