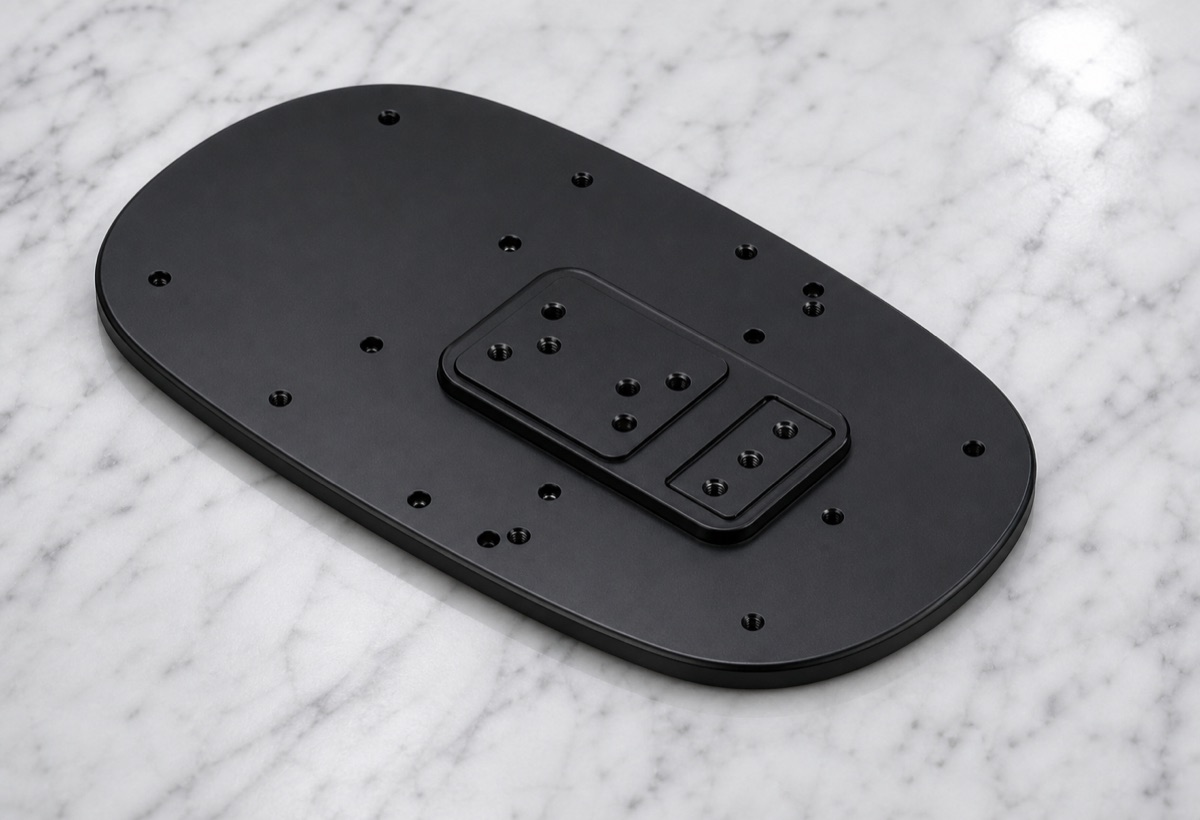

Diese Fallstudie behandelt eine Fußstützplatte aus 6061-T6 Aluminium für einen humanoiden Roboter. Das Teil besitzt eine große schwarz eloxierte Fläche, mehrere Bohrbilder und erhöhte Mittelbereiche. Das Fertigungsrisiko liegt nicht nur in der Anzahl der Bohrungen, sondern vor allem in Ebenheit, Spannverzug und Optik nach dem Eloxieren.
Projektüberblick
| Branchenszenario | Fußstruktur humanoider Roboter und präzise CNC-Strukturteile |
|---|---|
| Material und Oberfläche | 6061-T6 Aluminium, schwarz eloxiert |
| Kritische Merkmale | Große dünne Platte, Mittelbosse, mehrere Bohrbilder, Gewindequalität, Ebenheit und Optik |
| Fertigungsfokus | Spannunterstützung, gestufte Materialabnahme, Bohrbildkontrolle, Eloxalprüfung und vollflächige Verpackung |
Teilefunktion: interne Montageplattform im Fuß
Die Fußstützplatte wirkt wie eine interne Montageplattform im Roboterfuß. Sie trägt Bohrbilder für Module oder Befestigungen, stellt lokale Bossflächen bereit und muss die Beziehung zwischen großer Ebene und Positioniermerkmalen stabil halten.
Wenn die Platte nicht eben genug bleibt, können Schrauben zwar angezogen werden, das montierte Modul liegt jedoch möglicherweise ungleichmäßig an. Deshalb behandelte OEMach Ebenheit und Merkmalsbeziehung als Kern des Projekts, nicht nur die Anzahl der Bohrungen.
Fertigungsrisiken
Große dünne Platten reagieren empfindlich auf Spannkraft, Materialabnahme und Wenden. Spannungsfreisetzung beim Schruppen kann Verzug oder leichtes Anheben der Kanten verursachen. Mittelbosse und umliegende Bohrbilder erzeugen lokale Höhenunterschiede, die ohne Verzug fertigbearbeitet werden müssen.
Viele Bohrungen bringen zusätzliche Risiken bei Bohrungsabstand, Gewindequalität, Fasen und Reinigung. Nach schwarzem Eloxieren werden Kratzer, Spannmarken und helle Bohrungskanten sehr deutlich sichtbar. Die Oberflächenbehandlung darf daher nicht als späte Rettung betrachtet werden.
Fertigungslösung von OEMach
OEMach plante den Prozess um Unterstützung und Reihenfolge der Materialabnahme. Das Schruppen erfolgte stufenweise, damit sich Spannungen schrittweise abbauen. Mittelbosse und wichtige Bohrbilder behielten Fertigbearbeitungszugabe, bis die Platte stabil war.
In der Fertigbearbeitung wurden große Ebene, Bosshöhen und Bohrungspositionen gemeinsam kontrolliert. Nach der Bohrbearbeitung wurden alle kleinen Bohrungen entgratet und gereinigt. OEMach prüfte die Optik vor dem Eloxieren und kontrollierte danach Ebenheitszustand, Bohrungsmündungen und Gleichmäßigkeit der schwarzen Oberfläche.
Prüfschwerpunkte

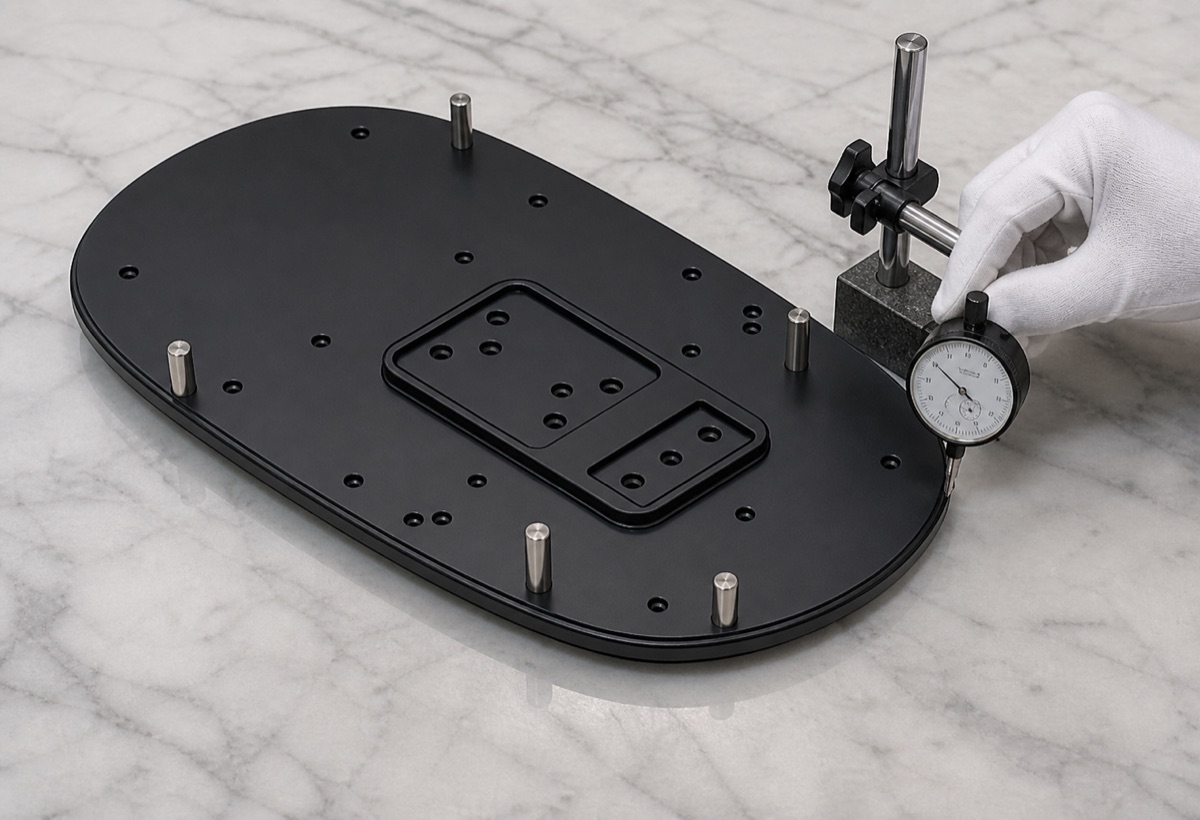

Die Erstteilprüfung sollte Ebenheit der Platte, Außenkontur, Mittelbosse, jedes Bohrbild, Gewinde-Lehrung, Fasen, lokale Dicke und schwarz eloxierte Optik umfassen. Bei einer Fußplattform beeinflussen Ebenheit und Beziehung der Bohrbilder direkt die Montageeffizienz.

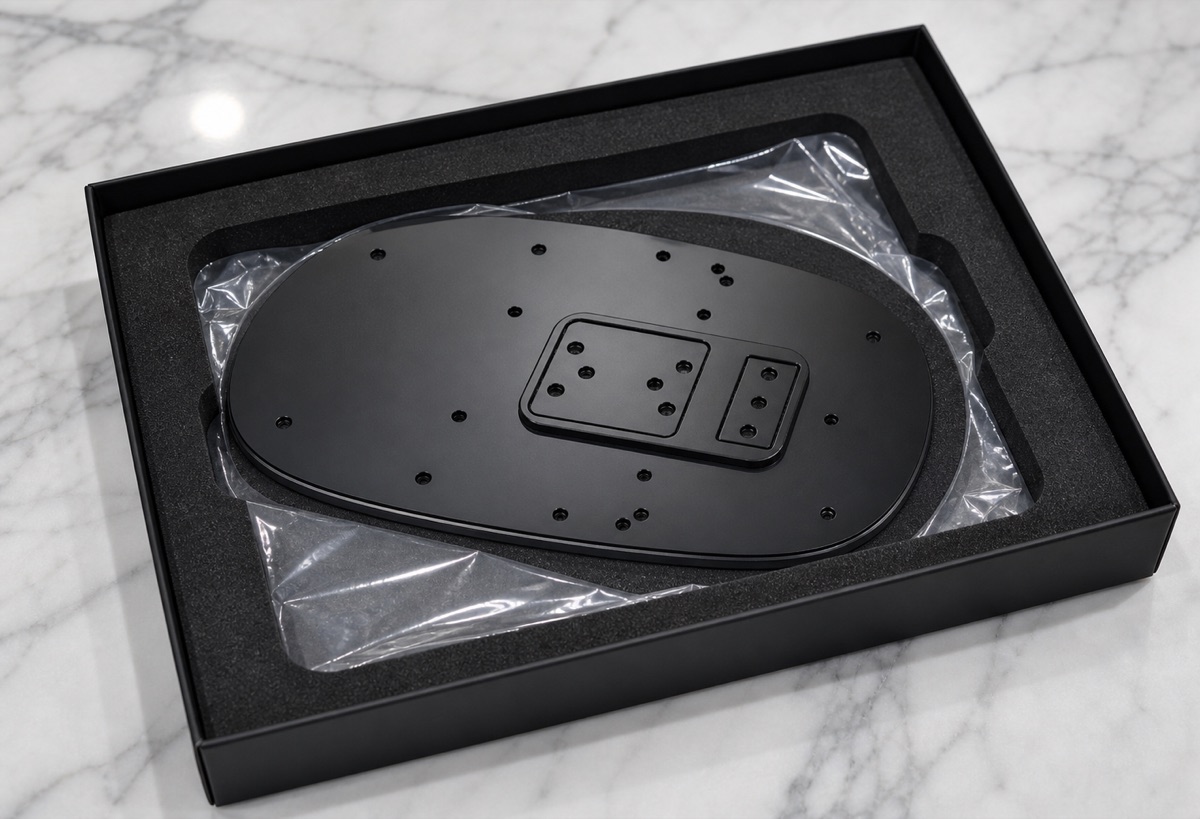

Während der Produktion überwacht OEMach Spannkraft, Werkzeugverschleiß, Gewindezustand und Optik nach dem Eloxieren. Vor der Verpackung wird die Plattenoberfläche auf sichtbare Reibspuren geprüft, und die Bohrungen werden auf Späne oder Eloxalpartikel kontrolliert.
Lieferzeit und Kleinserienlieferung
Für eine schwarz eloxierte 6061-T6 Fußstützplatte wie diese werden Prototypen meist mit etwa 7 bis 10 Arbeitstagen bewertet. Kleinserien werden häufig mit 10 bis 15 Arbeitstagen geplant. Vollständige Prüfberichte, höhere optische Anforderungen oder abgestimmte Verpackung können den Termin erweitern.
OEMach betrachtet Bearbeitung, Entgraten, Eloxieren, Nachprüfung und Verpackung als eine Lieferkette. Für den Kunden ist oft wichtiger, ob die Platte direkt in die Montage gehen kann, als nur das reine Bearbeitungsdatum.
Ergebnis der Lieferung
Diese Fallstudie zeigt, warum große schwarz eloxierte Roboterplatten sowohl Bearbeitungskontrolle als auch Handlingkontrolle benötigen. Ebenheit, Bosshöhe, Bohrbilder, Oberfläche und Verpackung beeinflussen gemeinsam die spätere Montageerfahrung.
FAQ
Ist die Hauptschwierigkeit nur die Anzahl der Bohrungen?
Nein. Die Bohrungsanzahl ist sichtbar, aber das eigentliche Risiko liegt in Ebenheit und Spannverzug der großen dünnen Platte.
Können Kratzer nach schwarzem Eloxieren repariert werden?
Eine Reparatur ist teuer und kann Farbunterschiede verursachen. Kratzer sollten vor dem Eloxieren und bei der Verpackung vermieden werden.
Warum wird Ebenheit schon beim Prototyp geprüft?
Ebenheit beeinflusst Modulauflage, Schraubverhalten und Montagebeständigkeit direkt.
