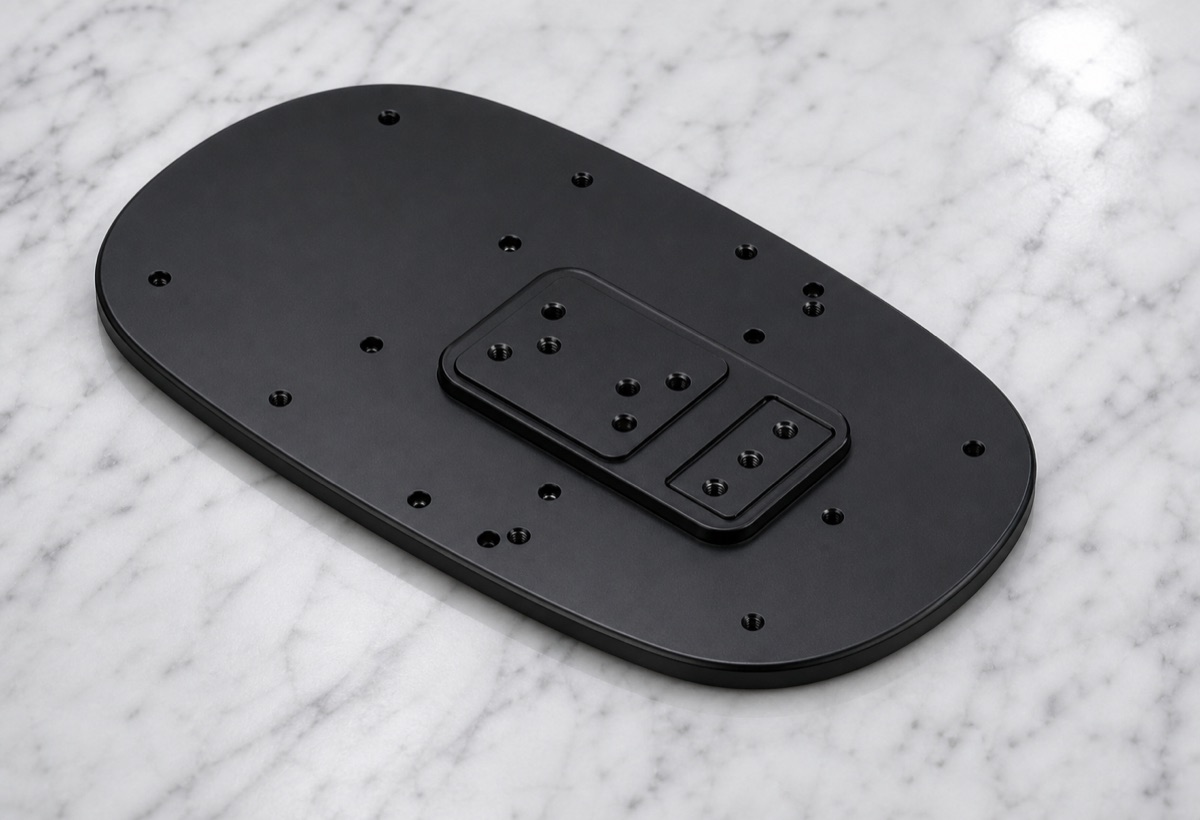

Este caso trata una placa de soporte de pie en aluminio 6061-T6 para un robot humanoide. La pieza tiene una gran superficie anodizada negra, múltiples grupos de agujeros y zonas centrales elevadas. El riesgo de fabricación no está solo en la cantidad de agujeros, sino también en planitud, deformación por sujeción y apariencia después del anodizado.
Resumen del proyecto
| Escenario industrial | Estructura de pie de robot humanoide y piezas CNC de precisión |
|---|---|
| Material y acabado | Aluminio 6061-T6 con anodizado negro |
| Características críticas | Placa delgada grande, resaltes centrales, múltiples grupos de agujeros, roscas, planitud y apariencia |
| Enfoque de fabricación | Apoyo de sujeción, retirada gradual de material, control de agujeros, revisión de anodizado y embalaje de toda la superficie |
Función de la pieza: plataforma interna de montaje
La placa de soporte de pie funciona como una plataforma interna dentro del pie del robot. Lleva grupos de agujeros para módulos o fijaciones, aporta superficies elevadas locales y debe mantener una relación estable entre el plano grande y las funciones de posicionamiento.
Si la placa no conserva suficiente planitud, los tornillos pueden bloquear, pero el módulo montado puede apoyar de forma desigual. Por eso OEMach trató la planitud y la relación entre características como el núcleo del proyecto, no solo como una pieza con muchos agujeros.
Riesgos de fabricación
Las placas delgadas grandes son sensibles a la presión de sujeción, la retirada de material y el volteo. La liberación de tensiones durante el desbaste puede causar alabeo o leve levantamiento de bordes. Los resaltes centrales y los grupos de agujeros alrededor también generan diferencias de altura que deben acabarse sin deformar la placa.
El mecanizado de múltiples agujeros añade riesgo en distancia entre agujeros, calidad de rosca, consistencia de chaflanes y limpieza. Después del anodizado negro, arañazos, marcas de mordaza y bordes brillantes se ven con claridad, por lo que el tratamiento superficial no puede ser un rescate tardío.
Solución de fabricación de OEMach
OEMach planificó el proceso alrededor del apoyo y la secuencia de retirada de material. El desbaste se hizo por etapas para liberar el material gradualmente, mientras que los resaltes centrales y los grupos de agujeros clave conservaron sobrematerial de acabado hasta que la placa se estabilizó.
En el acabado se controlaron juntos el plano grande, las alturas de resalte y las posiciones de agujero. Después del mecanizado, cada agujero pequeño fue desbarbado y limpiado. OEMach realizó revisión visual antes del anodizado y volvió a comprobar planitud, bocas de agujero y consistencia del color negro después del anodizado.
Enfoque de inspección

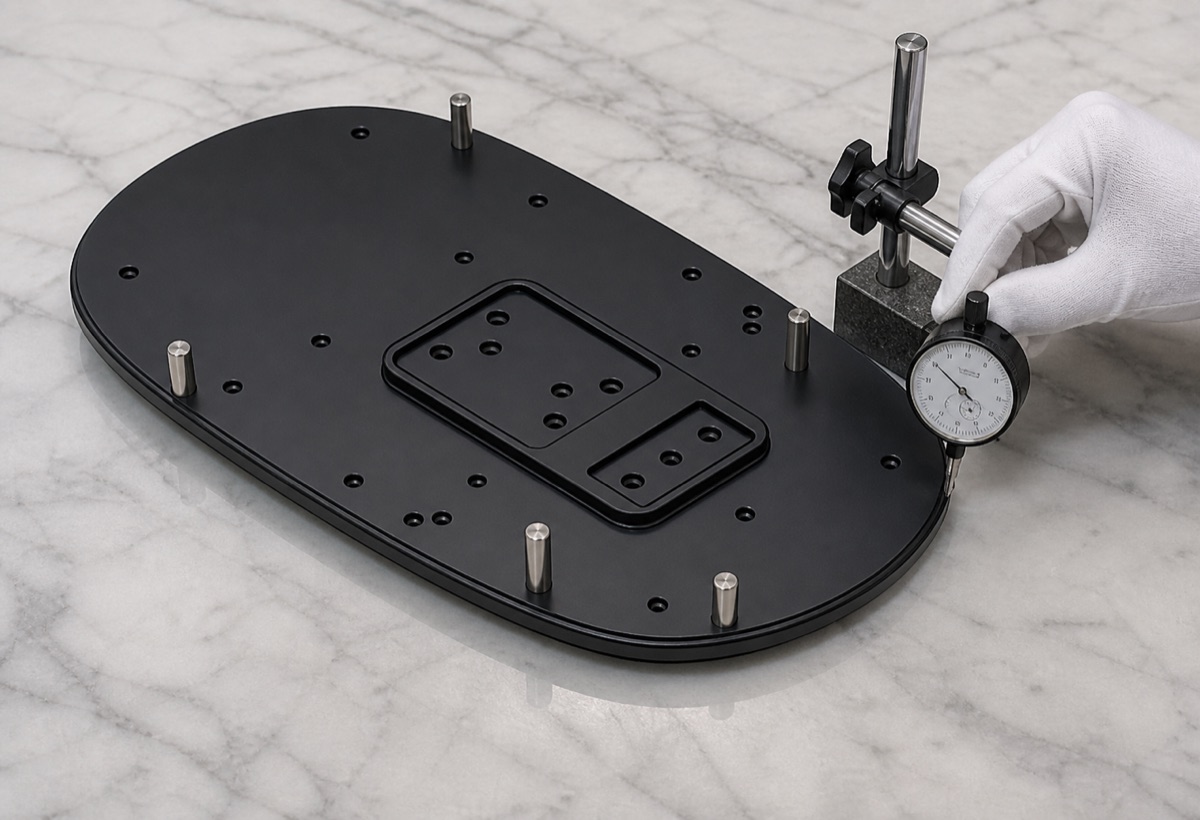

La inspección de primera pieza debe cubrir planitud de la placa, perfil exterior, resaltes centrales, cada grupo de agujeros, roscas pasa/no pasa, chaflanes, espesor local y apariencia del anodizado negro. Para una plataforma de pie, la planitud y la relación de agujeros afectan directamente la eficiencia de montaje.

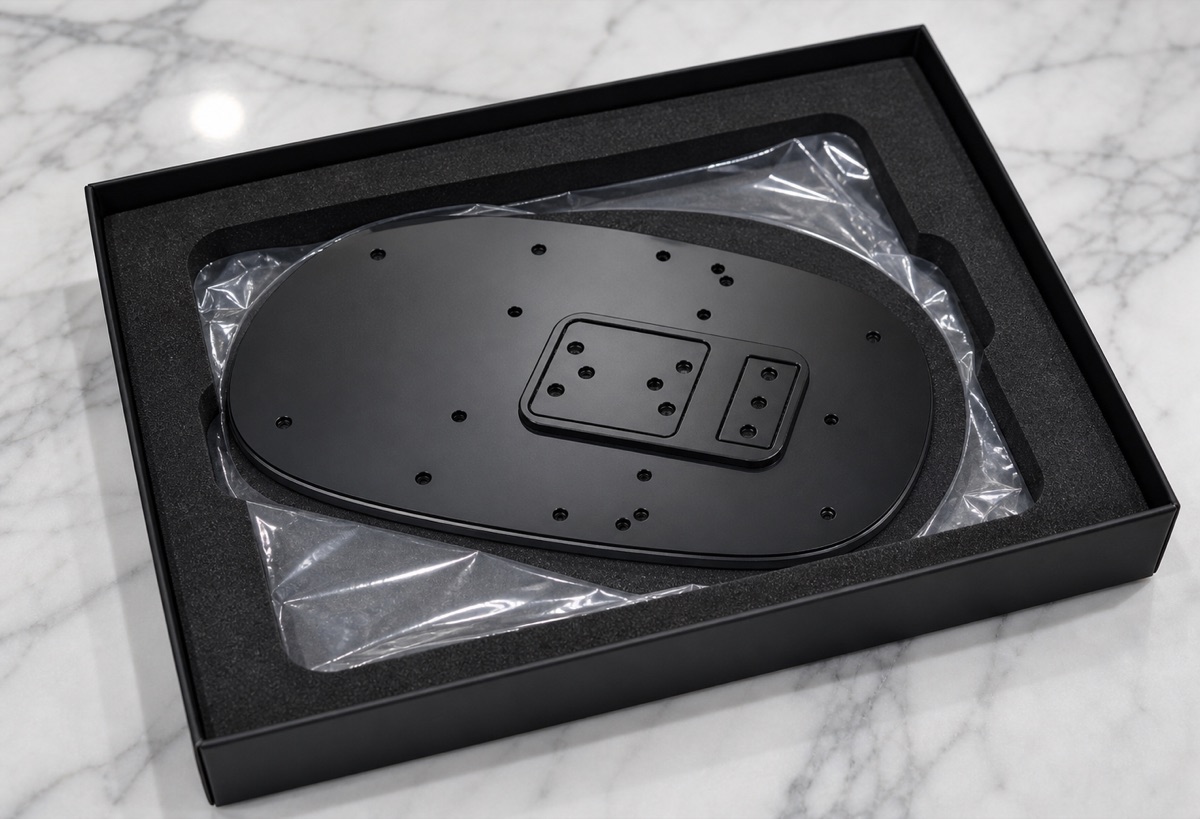

Durante la producción, OEMach vigila presión de sujeción, desgaste de herramienta, estado de roscas y apariencia después del anodizado. Antes del embalaje, se revisa la superficie para detectar marcas de roce y se comprueba que los agujeros no contengan virutas ni partículas de anodizado.
Plazo y entrega de lote pequeño
Para una placa de soporte de pie 6061-T6 anodizada negra como esta, los prototipos suelen evaluarse en torno a 7-10 días laborables. Los lotes pequeños se planifican normalmente en 10-15 días laborables. Informes de inspección completos, mayores requisitos estéticos o embalaje emparejado pueden ampliar el plazo.
OEMach considera mecanizado, desbarbado, anodizado, reinspección y embalaje como una sola cadena de entrega. Para el cliente, que la placa pueda entrar directamente en montaje suele ser más importante que la fecha de mecanizado aislada.
Conclusión de entrega
Este caso muestra por qué las placas grandes anodizadas negras para robots necesitan control de mecanizado y control de manipulación. Planitud, altura de resaltes, grupos de agujeros, acabado superficial y embalaje influyen en la experiencia final de montaje.
FAQ
¿La dificultad principal es solo la cantidad de agujeros?
No. La cantidad de agujeros es visible, pero el riesgo real es la planitud y la deformación por sujeción de la placa delgada grande.
¿Se pueden reparar arañazos después del anodizado negro?
La reparación es costosa y puede generar diferencia de color. Es mejor prevenir arañazos antes del anodizado y durante el embalaje.
¿Por qué comprobar planitud en la fase de prototipo?
La planitud afecta directamente el contacto del módulo, el bloqueo de tornillos y la estabilidad del montaje.
