Diese Fallstudie behandelt einen kleinen Nullblock aus 6061-T6 Aluminium für eine Unterschenkelbaugruppe eines humanoiden Roboters. Das Teil ist kompakt, aber die gebogene Brücke, die oberen Montagebohrungen und die Seitenbohrung stehen mit Positionierung, Anschlag oder lokaler Abstützung in Verbindung. OEMach betrachtete es als funktionales Bezugsteil, nicht als einfachen kleinen Fräsblock.
Projektüberblick
| Branchenszenario | Humanoide Roboterkomponenten und präzise CNC-Strukturteile |
|---|---|
| Material und Oberfläche | 6061-T6 Aluminium, schwarz eloxiert |

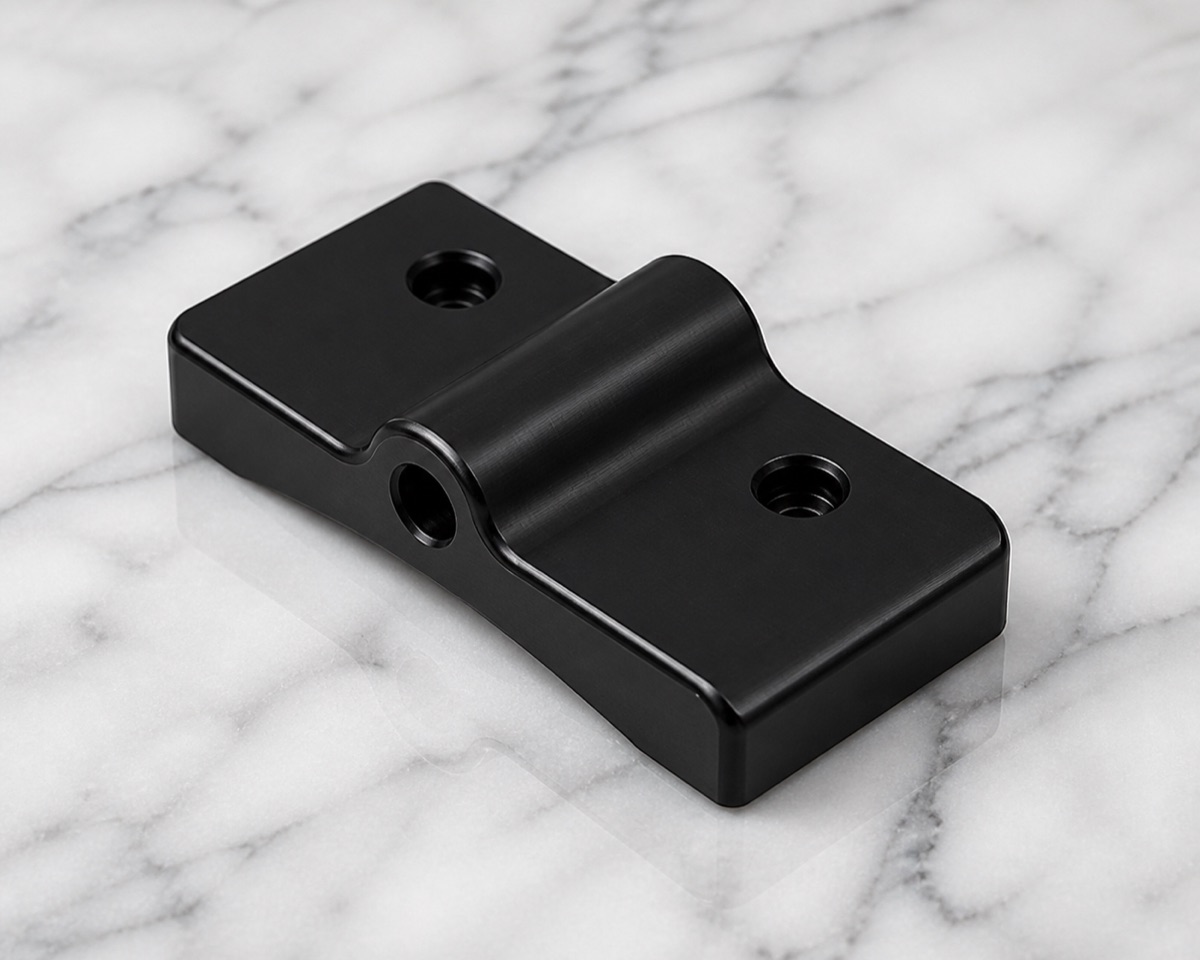

| Kritische Merkmale | Gebogene Brückenfläche, zwei Endauflagen, obere Montagebohrungen, Seitenbohrung und saubere Bohrungsmündungen |
| Fertigungsfokus | Spannung kleiner Teile, Beziehung der gebogenen Fläche, Gratkontrolle, Eloxaloptik und geschützte Lieferung |
Technischer Kontext: kleines Teil mit Bezugsfunktion
Der Nullblock kann nahe einem Unterschenkelgelenk für Nullposition, Anschlag oder lokale Abstützung eingesetzt werden. Obwohl das Zerspanvolumen gering ist, ist die Beziehung der Merkmale entscheidend. Wenn gebogene Fläche, obere Bohrungen und Seitenbohrung nicht stabil zueinander liegen, kann das Teil ungleichmäßig anliegen oder schlecht wiederholen.
Für technische Einkäufer lautet die Frage daher nicht nur, ob ein Lieferant einen kleinen Block fräsen kann. Entscheidend ist, ob er versteht, welche Flächen und Bohrungen als funktionaler Bezug wirken.
Bearbeitungsherausforderungen
Die mittlere gebogene Fläche ist keine Dekorfläche. Werkzeugspuren, Übergangsradien und Höhenunterschiede an den Endauflagen können Kontakt, Freigang oder lokale Interferenz beeinflussen. Die Seitenbohrung liegt nahe an der gebogenen Zone, wodurch nur wenig Platz für Fasen und Entgraten bleibt.
Auch die oberen Montagebohrungen benötigen stabile Abstände und saubere Kanten. Nach dem schwarzen Eloxieren werden Kratzer, helle Kanten durch zu große Fasen oder Handhabungsspuren deutlich sichtbarer. Der Oberflächenschutz muss deshalb vor der Oberflächenbehandlung beginnen.
Fertigungslösung von OEMach
OEMach stabilisiert zuerst die Unterseite und die beiden Endauflagen. Danach werden die gebogene Brücke und die Seitenbohrung gemäß der geplanten Bezugsbeziehung bearbeitet. Bei einem solchen Kleinteil ist eine gleichmäßige Spannkraft und wiederholbare Abstützung wichtiger als möglichst viele Teile in einer Aufspannung.
Die gebogene Fläche wird mit ruhigen Werkzeugbahnen bearbeitet, um Rattermarken auf der Brücke zu reduzieren. Das Entgraten der Seitenbohrung wird so gesteuert, dass Grate entfernt werden, ohne die Fase zu vergrößern oder die schwarze Oberfläche zu beschädigen. Vor und nach dem Eloxieren werden Bohrungsmündungen, gebogene Fläche und Farbgleichmäßigkeit geprüft.
Prüfschwerpunkte

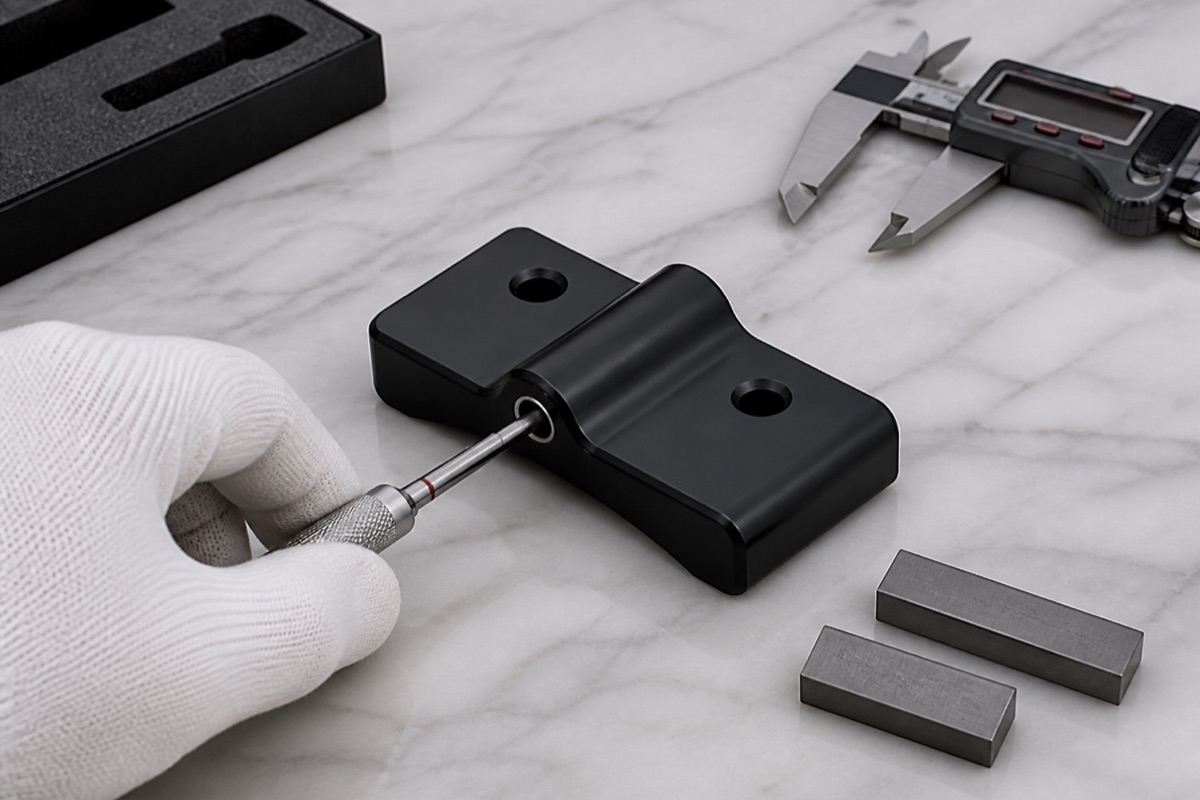

Die Erstteilprüfung sollte Position der oberen Bohrungen, Zustand der Seitenbohrung, gebogenes Profil, Höhen der Auflagen, Ebenheit der Unterseite, Fasen und schwarz eloxierte Optik umfassen. Bei einem kleinen Bezugsteil ist die Beziehung zwischen gebogener Fläche und Bohrungen oft wichtiger als ein einzelnes Außenmaß.

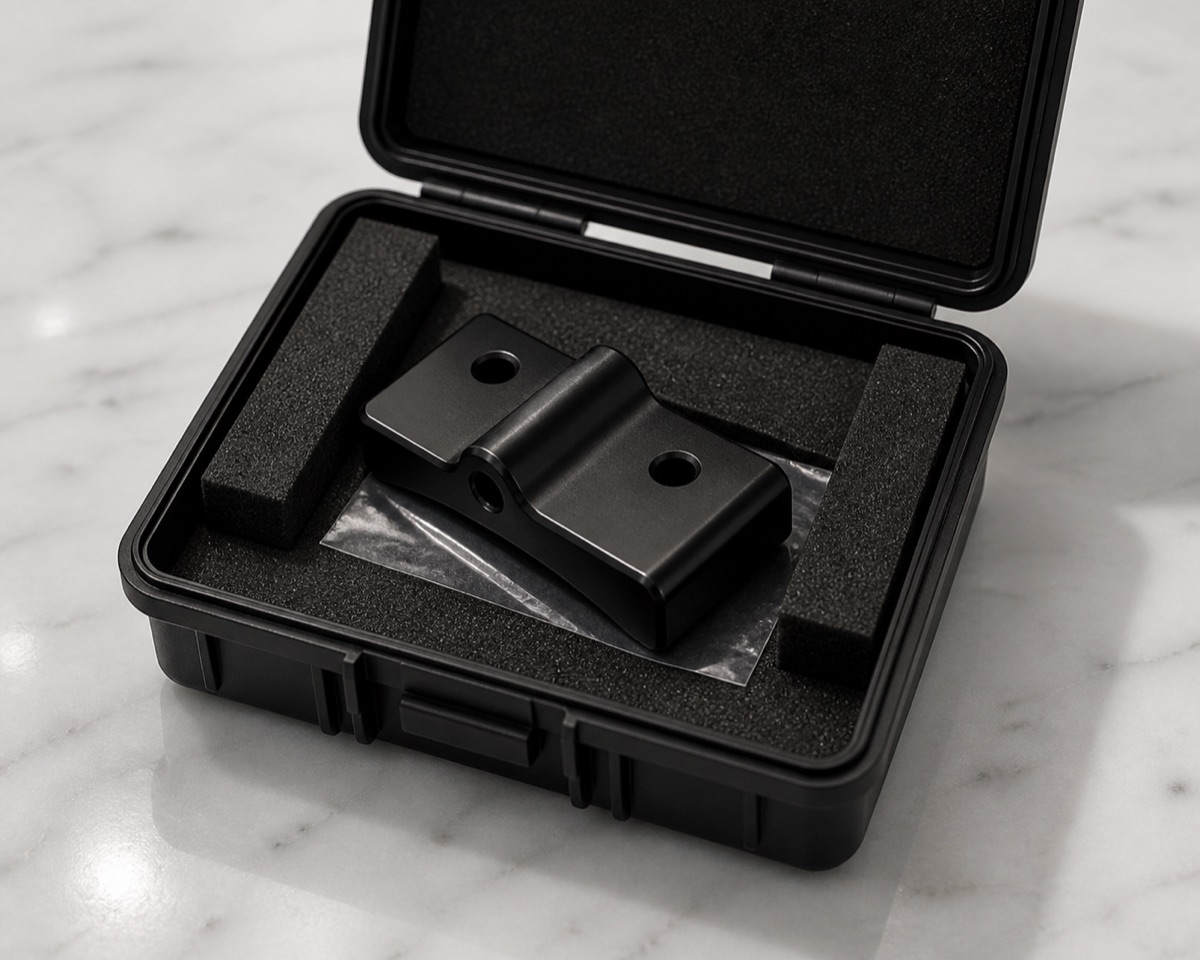

In der Kleinserie überwacht OEMach den Verschleiß kleiner Werkzeuge, Grate an der Seitenbohrung, Bohrungskanten nach dem Eloxieren und Rückstände in den Bohrungen. Vor dem Verpacken wird die gebogene Fläche visuell auf Kratzer oder Druckstellen geprüft.
Lieferzeit und Kleinserienübergabe
Für einen schwarz eloxierten 6061-T6 Nullblock wie diesen werden Prototypen meist mit etwa 5 bis 7 Arbeitstagen bewertet. Kleinserien werden häufig mit 7 bis 12 Arbeitstagen geplant, abhängig von Prüfprotokollen, Eloxaltermin und Verpackungsanforderungen.
Das Teil kann schnell in die Validierung gehen, dennoch sollten Erstteilfreigabe, Eloxalprüfung und Verpackungsplanung nicht ausgelassen werden. Ziel ist eine Lieferung, die der Kunde mit weniger Nacharbeit in Montageversuchen nutzen kann.
Ergebnis der Lieferung
Diese Fallstudie zeigt, dass kleine Bezugsbauteile für Roboter dieselbe Prozessdisziplin benötigen wie größere Strukturteile. Geschwindigkeit ist wichtig, aber stabile Merkmalsbeziehungen, kontrollierte Grate, sauberes schwarzes Eloxal und geschützter Transport machen das Teil auf Kundenseite wirklich nutzbar.
FAQ
Warum ist die gebogene Fläche bei einem Nullblock wichtig?
Sie kann Kontakt, Freigang oder Anschlagfunktion bestimmen. Schlechte Oberflächenqualität kann Passung und Wiederholgenauigkeit beeinflussen.
Was ist an der Seitenbohrung schwierig?
Sie liegt nahe an der gebogenen Brücke, sodass wenig Platz für Fasen und Entgraten ohne Beschädigung benachbarter Flächen bleibt.
Können Prototypen nur stichprobenartig geprüft werden?
Beim Erstteil sollten wichtige Bohrungen und der gebogene Bezug vollständig geprüft werden. Danach kann die Stichprobe nach Serienrisiko angepasst werden.
Bereit für ein Angebot für Ihre CNC-gefertigten Teile?
Senden Sie Ihre technischen Zeichnungen an qiancj@oemach.com. Wir unterstützen Prototypenbemusterung und Kleinserienfertigung mit strenger Toleranzkontrolle.
