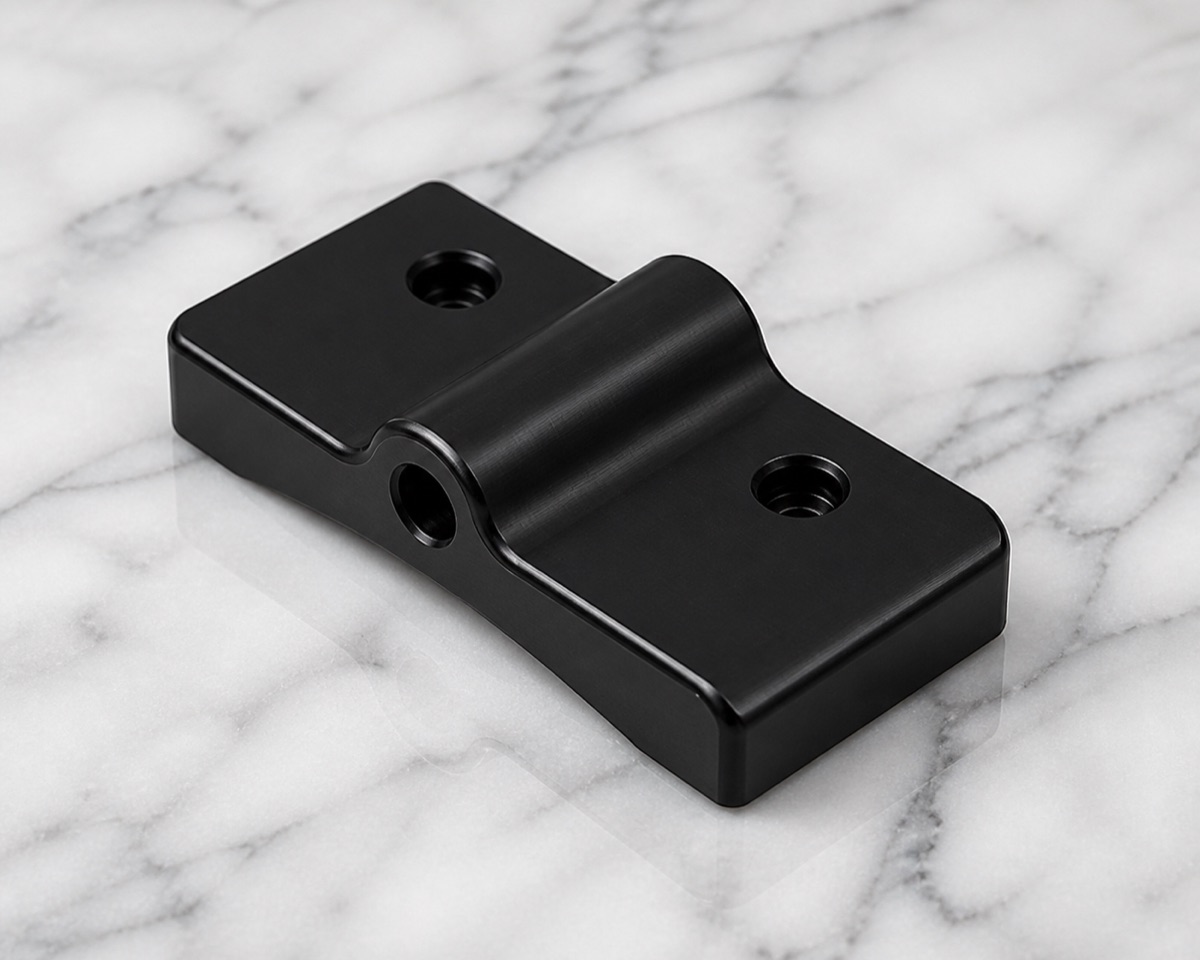

Este caso trata un bloque cero de tibia en aluminio 6061-T6 para conjuntos de robot humanoide. La pieza es pequeña, pero la superficie curva, los agujeros superiores y el agujero lateral están relacionados con posicionamiento, límite o apoyo local. OEMach la revisó como una pieza de referencia funcional, no como un bloque pequeño sencillo.
Resumen del proyecto
| Escenario industrial | Componentes para robots humanoides y estructuras CNC de precisión |
|---|---|
| Material y acabado | Aluminio 6061-T6 con anodizado negro |
| Características críticas | Puente curvo, dos apoyos extremos, agujeros superiores, agujero lateral y bocas limpias |
| Enfoque de fabricación | Sujeción de pieza pequeña, relación de la superficie curva, control de rebabas, acabado anodizado y entrega protegida |
Contexto de ingeniería: pieza pequeña con función de referencia
El bloque cero de tibia puede trabajar cerca de una articulación inferior para reconocimiento de posición cero, límite o apoyo local. Aunque el volumen de mecanizado es bajo, la relación entre características es importante. Si la superficie curva, los agujeros superiores y el agujero lateral no son consistentes, la pieza puede apoyar mal o repetir con poca estabilidad.
Para compras de ingeniería, la pregunta no es solo si el proveedor puede fresar una pieza pequeña. Lo importante es si entiende qué superficies y agujeros funcionan como referencia.
Retos de mecanizado
La superficie curva central no es decorativa. Las marcas de herramienta, los radios de transición y la diferencia de altura entre apoyos pueden afectar el contacto, la holgura o la interferencia local. El agujero lateral está cerca de la zona curva, por lo que hay poco espacio para chaflán y desbarbado.
Los agujeros superiores también requieren distancia estable y bordes limpios. Después del anodizado negro, los arañazos, bordes brillantes por exceso de chaflán o marcas de manipulación son más visibles, por eso la protección estética empieza antes del tratamiento superficial.
Solución de fabricación de OEMach
OEMach estabiliza primero la base y los dos apoyos extremos, y después mecaniza el puente curvo y el agujero lateral según la relación de referencia definida. En una pieza pequeña de este tipo, cargar más unidades en una sola sujeción es menos importante que mantener una presión uniforme y un apoyo repetible.
La superficie curva se mecaniza con trayectorias suaves para reducir vibraciones. El desbarbado del agujero lateral se controla para eliminar rebabas sin agrandar el chaflán ni dañar el acabado negro. La pieza se revisa antes del anodizado y se vuelve a revisar después para verificar bocas de agujero, superficie curva y consistencia de color.
Enfoque de inspección

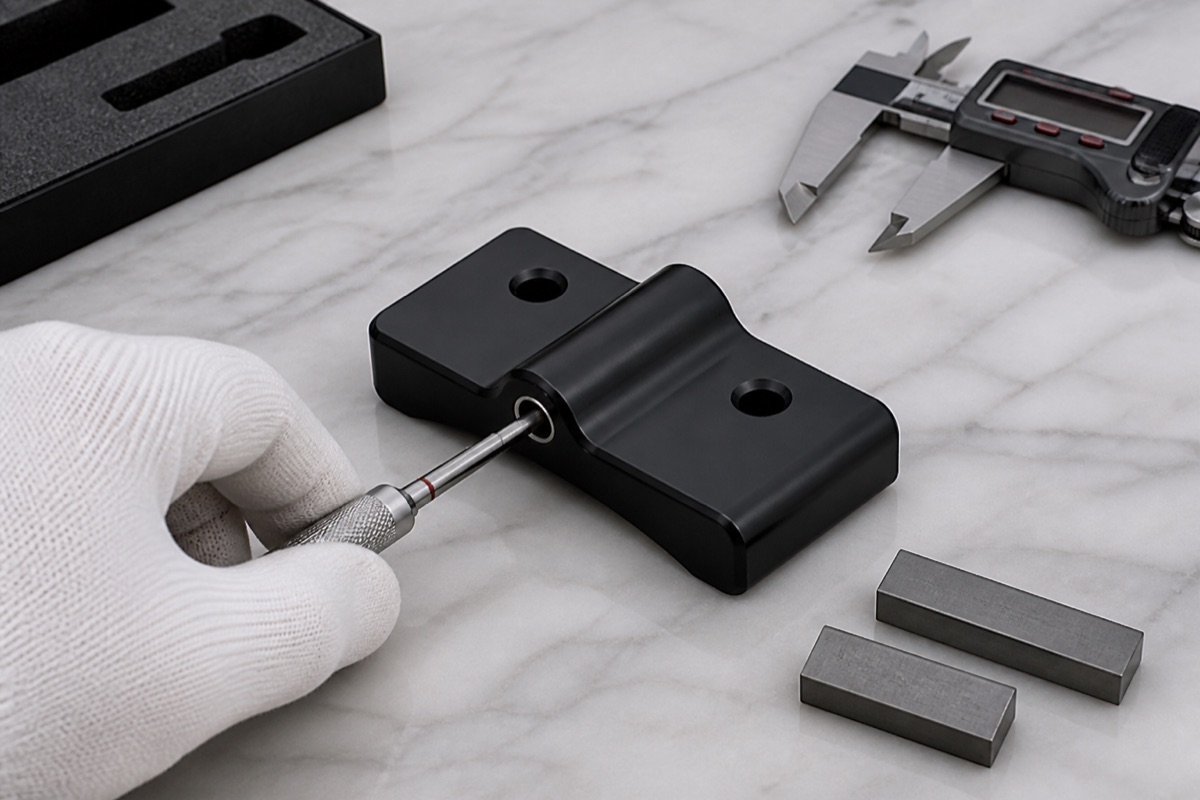

La inspección de primera pieza debe cubrir posición de agujeros superiores, estado del agujero lateral, perfil curvo, alturas de los apoyos, planitud de la base, chaflanes y apariencia del anodizado negro. En una pieza de referencia pequeña, la relación entre curva y agujeros suele ser más importante que una cota exterior aislada.

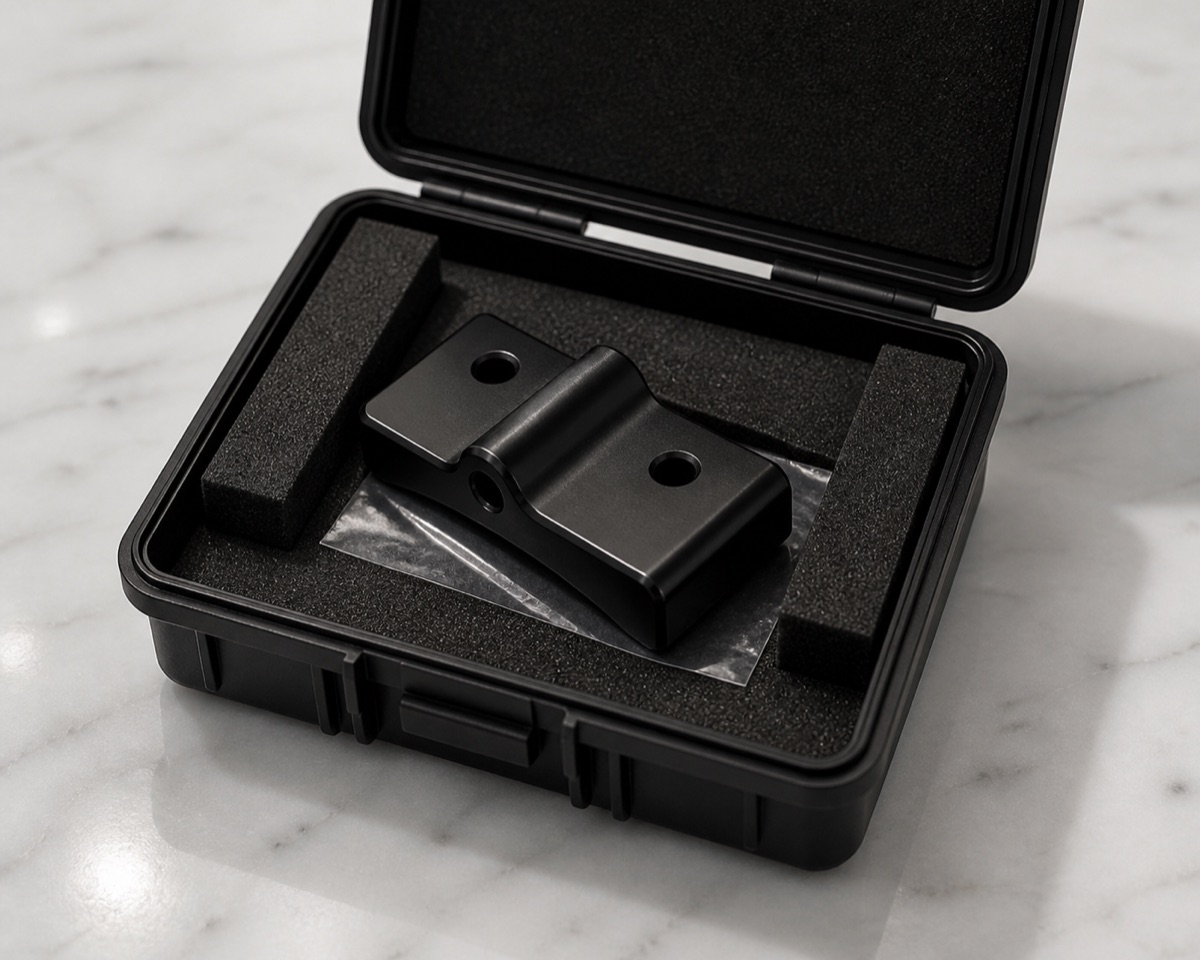

En lote pequeño, OEMach vigila desgaste de herramientas pequeñas, rebabas en el agujero lateral, bordes después del anodizado y partículas residuales dentro de los agujeros. Antes del embalaje, se revisa visualmente la superficie curva para evitar arañazos o marcas de presión.
Plazo y transferencia a lote pequeño
Para un bloque cero 6061-T6 anodizado negro como este, los prototipos suelen evaluarse en torno a 5-7 días laborables. Los lotes pequeños suelen planificarse en 7-12 días laborables, según registros de inspección, calendario de anodizado y requisitos de embalaje.
La pieza puede entrar rápido en validación, pero no conviene omitir confirmación de primera pieza, revisión de anodizado ni planificación del embalaje. El objetivo es entregar piezas que el cliente pueda usar en pruebas de montaje con menos retrabajo.
Conclusión de entrega
Este caso muestra que las piezas pequeñas de referencia para robots necesitan la misma disciplina de proceso que las estructuras grandes. La velocidad importa, pero la relación estable entre características, el control de rebabas, el anodizado limpio y el transporte protegido son lo que hace útil la pieza para el cliente.
FAQ
¿Por qué importa la superficie curva en un bloque cero de tibia?
Puede aportar contacto, holgura o límite. Una mala calidad de la curva puede afectar el ajuste y la repetibilidad.
¿Qué dificultad tiene el agujero lateral?
Está cerca del puente curvo y deja poco espacio para chaflán y desbarbado sin dañar superficies cercanas.
¿Los prototipos pueden inspeccionarse solo por muestreo?
Para la primera pieza conviene revisar completamente agujeros clave y referencia curva. Luego el muestreo puede ajustarse al riesgo del lote.
