Fallstudie zur Bearbeitung eines langen schwarz eloxierten 6061 Unterschenkelhalters mit großem Lochbild, Leichtbaufenstern, Gewinden und Schutzverpackung.
Ein Unterschenkelhalter ist ein typisches leichtes Stuetzelement in der unteren Struktur eines humanoiden Roboters. Er ist lang, duenn und lochreich; er muss die Gelenkmontage tragen und durch Fenster Gewicht reduzieren. Die eigentliche Schwierigkeit liegt nicht in einem einzelnen Merkmal, sondern darin, Langarm und mehrere Lochgruppen konsistent zu halten.

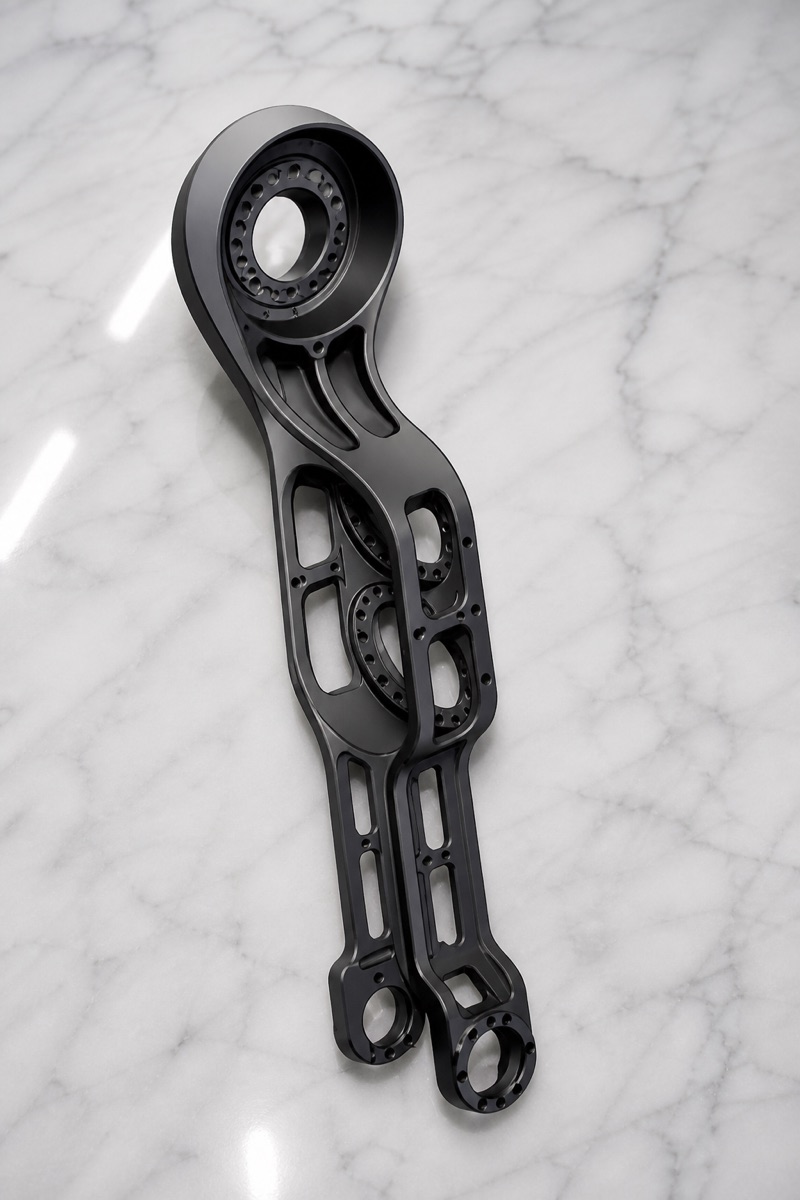

Diese Fallstudie behandelt einen Unterschenkelhalter aus 6061 Aluminium mit schwarzem Eloxal. Das Teil besitzt einen langen Armkoerper, eine grosse obere Rundbohrung mit umliegendem Lochbild, mehrere Leichtbaufenster, Gewindebohrungen, kleine Bohrungen und ein unteres Montageende. OEMach bewertete es als Halter mit langer Bezugskette, nicht als einfache Platte.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Teiletyp | Langer Unterschenkel-Stuetzhalter fuer die untere Baugruppe eines humanoiden Roboters |
| Werkstoff | 6061 Aluminiumlegierung |
| Struktur | Langarmkoerper, grosse obere Bohrung, rundes Lochbild, Leichtbaufenster, Gewinde, kleine Bohrungen und unteres Montageende |
| Oberflaeche | Schwarzes Eloxal mit Entgratung vor dem Finish und Nachpruefung danach |
| Prozessfokus | Langarmsteifigkeit, grosses Lochbild, Fensterkanten, Links-Rechts-Konsistenz, Gewinde und Eloxalvorbereitung |
| Prueffokus | Grosse Bohrung, Lochbild, Langarmgeradheit, obere-untere Lochbeziehung, Fenstergrate, Gewinde-Gut/Schlecht, unteres Montageende und schwarze Optik |
Leichtbau bedeutet nicht schwach
Der Halter muss Bein-Gelenkelemente verbinden, ein Lager oder eine Antriebseinheit tragen und lokale Lage kontrollieren. Leichtbaufenster reduzieren Masse, verringern aber waehrend der Bearbeitung auch lokale Steifigkeit.
Wenn beim Schruppen zu viel Material entfernt wird, bevor das Teil ausreichend abgestuetzt ist, kann vor dem Schlichten leichte Biegung entstehen. Selbst genaue Bohrungen erhalten dann moeglicherweise nicht die gesamte Montagebeziehung.
Die grosse obere Bohrung und das umliegende Lochbild sind besonders empfindlich gegen Winkelposition, Teilung und Bohrungsmaulzustand. Schwarzes Eloxal macht Grate, Rattermarken und Kratzer spaeter sichtbarer.
Bearbeitungsherausforderungen
Die erste Herausforderung ist Langarmverzug. Das Teil ist schlank, und mehrere Fenster reduzieren die Steifigkeit. Stuetzwahl und Schruppfolge beeinflussen die Endgeradheit direkt.
Die zweite Herausforderung sind obere Bohrung und rundes Lochbild. Die Bohrung kann das Mass bestehen, aber die umliegenden Bohrungen brauchen stabile Winkel- und Positionsbeziehungen fuer die Montage.
Die dritte Herausforderung sind Fensterkanten und Gewinde. Duenne Fensterwaende koennen schwingen und Grate oder Werkzeugspuren hinterlassen, waehrend Gewinde vor dem Eloxieren und danach mit Gut/Schlecht geprueft werden sollten.
Fertigungslösung von OEMach
OEMach definierte zuerst die Bezugskette zwischen grosser oberer Bohrung, unterem Montageende und Langarm-Mittellinie. Beim Schruppen wurde Material stufenweise entfernt und auf Schluesselflaechen Aufmass behalten, damit Spannung vor dem Endschlichten frei wird.
Bei den Leichtbaufenstern reduzierte ein sanfterer Werkzeugweg Vibrationen in duennen Bereichen. Die grosse Bohrung und das runde Lochbild wurden moeglichst unter stabiler Aufspannung abgeschlossen, waehrend Fasen und Gewinde vor dem Eloxal vorgeprueft wurden.
Nach schwarzem Eloxal pruefte OEMach Schluesselbohrungen, Bohrungsmaeuler und Sichtflaechen erneut. So wurde bestaetigt, dass Schichtaufbau, Handhabung und Reinigung die Montagebereitschaft nicht beeintraechtigen.
Prüfung und Lieferung

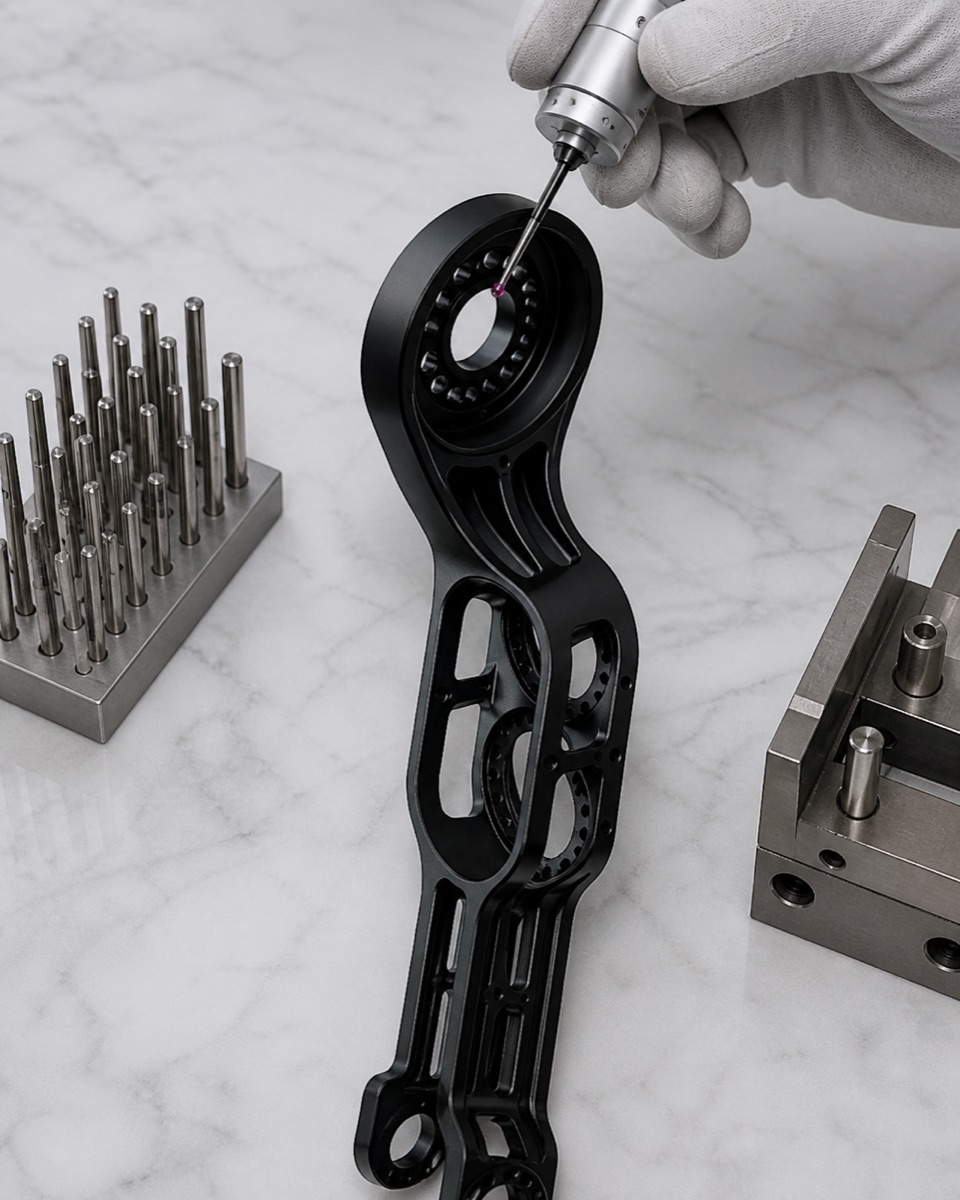

Die Erstmusterpruefung sollte grosse Bohrung, Lochbildverteilung, Langarmgeradheit, obere-untere Lochbeziehung, Leichtbaufensterkanten, Gewinde-Gut/Schlecht, unteres Montageende und schwarze Eloxaloptik umfassen.
In der Serie verfolgt OEMach Werkzeugverschleiss, Aufspannwiederholbarkeit und Bohrungsmaulzustand vor und nach dem Eloxieren. Vor dem Verpacken sollten lange Teile auch auf Verdrehung, Stossspuren und Partikel in Bohrungen geprueft werden.

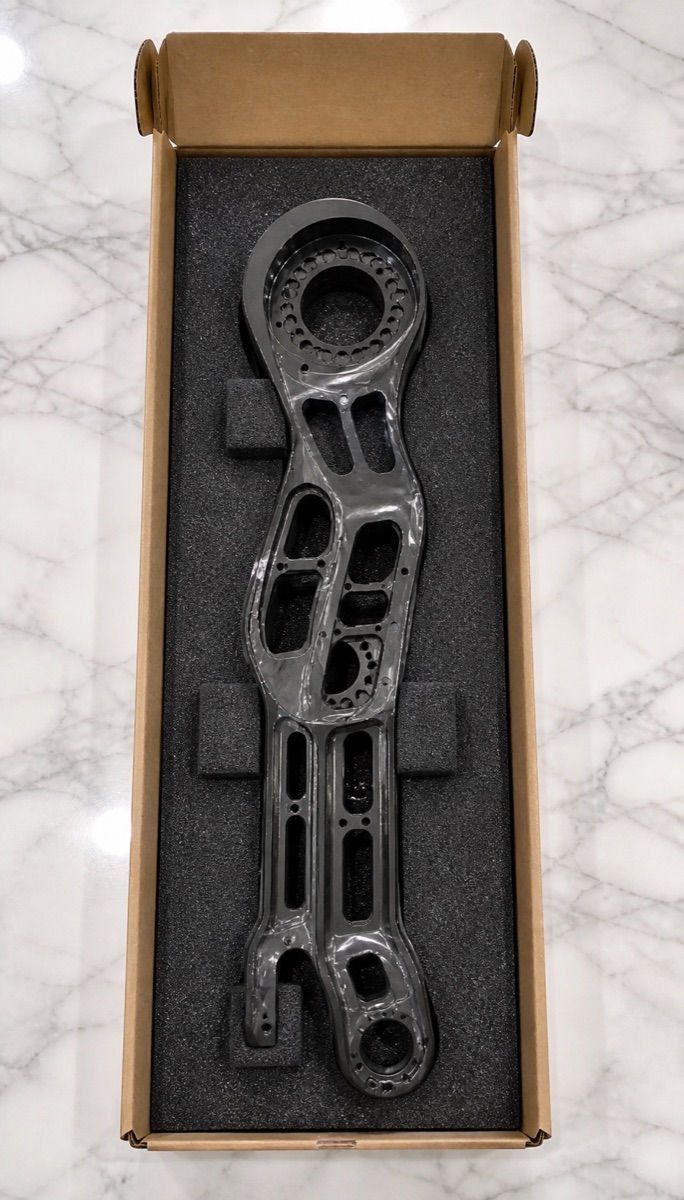

Ein langer Unterschenkelhalter eignet sich nicht fuer lose Verpackung. Langnut-Formschaum begrenzt Bewegung im Karton und trennt grosse Bohrungsseite, unteres Montageende und schwarze Sichtflaechen.
Lieferzeitplanung
Fuer Prototypen eines schwarz eloxierten 6061 Unterschenkelhalters liegt eine praktische Schaetzung meist bei 7 bis 10 Arbeitstagen. Fuer Kleinserien sind 10 bis 15 Arbeitstage realistischer.
Wenn Links-Rechts-Paare, Vollpruefung oder Montagelehren-Verifikation erforderlich sind, sollte die Lieferzeit anhand von Pruefquote und Eloxalplan erneut bestaetigt werden.
FAQ
Wo treten bei einem Unterschenkelhalter haeufig Probleme auf?
Typische Risiken sind Langarmverzug, Fehler in der Lochbildbeziehung und Grate an Leichtbaufenstern.
Kann schwarzes Eloxal Bohrungen beeinflussen?
Schichtaufbau und Handhabung koennen Bohrungsmaeuler beeinflussen, daher ist Nachpruefung nach dem Eloxieren wichtig.
Wie wird Links-Rechts-Konsistenz gesichert?
Durch gemeinsame Bezüge, Erstmusterbestaetigung und Prozesspruefung, nicht nur durch Vergleich der Endoptik.
Warum Langnut-Schaumverpackung?
Sie begrenzt Bewegung, reduziert das Risiko sekundaerer Verformung und schuetzt Bohrungsmaeuler sowie schwarze Sichtflaechen.
