Caso de mecanizado de un soporte largo de pantorrilla en aluminio 6061 anodizado negro con gran patrón de agujeros, ventanas de aligeramiento, roscas y entrega protegida.
Un soporte de pantorrilla es una pieza tipica de apoyo ligero en la estructura inferior de un robot humanoide. Es largo, delgado y con muchos agujeros; debe soportar el montaje de la articulacion y reducir peso mediante ventanas. La dificultad real no esta en una sola caracteristica, sino en mantener consistente el brazo largo y los grupos de agujeros.

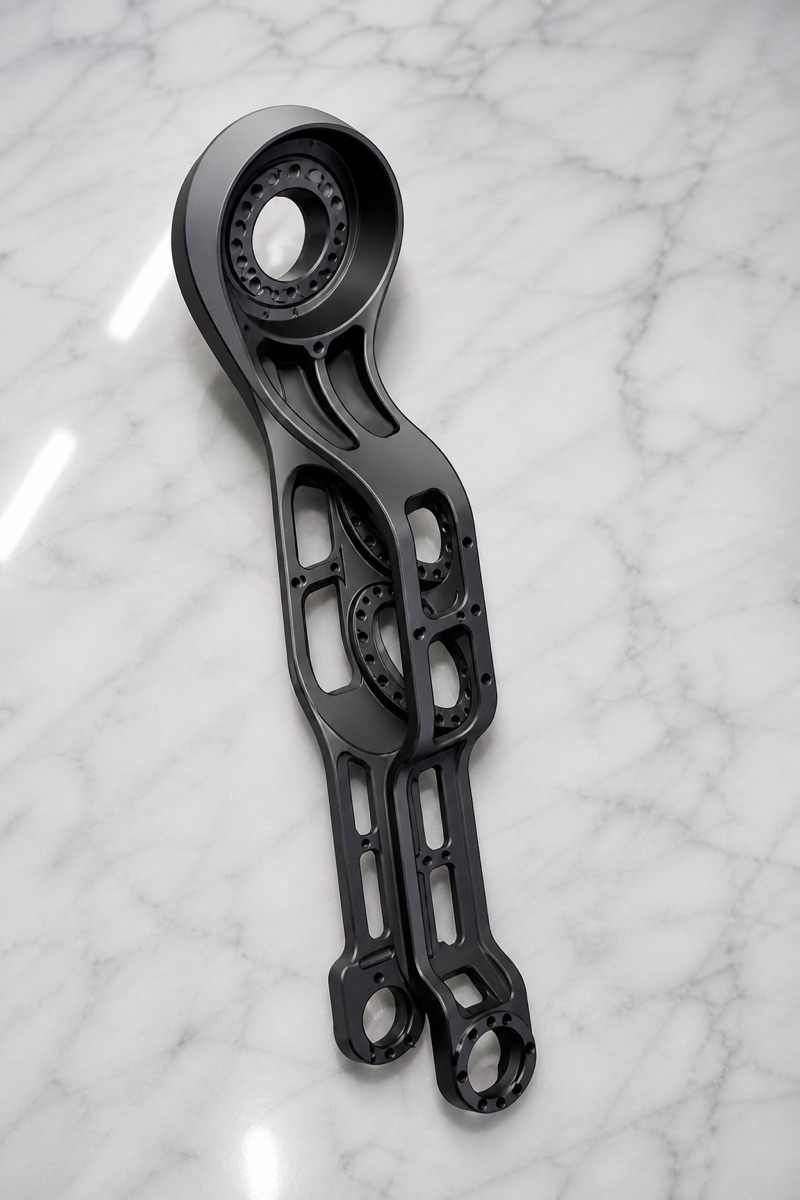

Este caso cubre un soporte de pantorrilla de aluminio 6061 con anodizado negro. La pieza incluye cuerpo de brazo largo, gran agujero circular superior con patron alrededor, varias ventanas de aligeramiento, roscas, agujeros pequenos y extremo inferior de montaje. OEMach la reviso como un soporte de cadena de datums larga, no como una placa simple.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Tipo de pieza | Soporte largo de pantorrilla para conjunto inferior de robot humanoide |
| Material | Aluminio 6061 |
| Estructura | Cuerpo de brazo largo, gran agujero superior, patron circular, ventanas de aligeramiento, roscas, agujeros pequenos y extremo inferior |
| Acabado | Anodizado negro con desbarbado previo y reinspeccion posterior |
| Foco de proceso | Rigidez de brazo largo, gran patron de agujeros, bordes de ventanas, consistencia izquierda-derecha, roscas y preparacion para anodizado |
| Foco de inspeccion | Diametro del gran agujero, patron de agujeros, rectitud, relacion superior-inferior, rebabas de ventanas, rosca pasa/no pasa, extremo inferior y apariencia negra |
Ligero no significa débil
El soporte debe conectar elementos de articulacion de la pierna, soportar un rodamiento o unidad de transmision y controlar la postura local. Las ventanas reducen peso, pero tambien reducen rigidez local durante el mecanizado.
Si el desbaste retira demasiado material antes de tener buen apoyo, puede aparecer una ligera flexion antes del acabado. Incluso agujeros precisos pueden entonces no conservar la relacion completa de montaje.
El gran agujero superior y el patron circular alrededor son sensibles a posicion angular, paso y estado de bocas. El anodizado negro posterior hace mas visibles rebabas, vibraciones y rayas.
Retos de mecanizado
El primer reto es la deformacion del brazo largo. La pieza es esbelta y las ventanas reducen rigidez. La estrategia de apoyo y la secuencia de desbaste afectan directamente la rectitud final.
El segundo reto es el agujero superior y su patron circular. El agujero puede pasar por diametro, pero los agujeros alrededor necesitan relacion angular y posicional estable para el montaje.
El tercer reto son bordes de ventanas y roscas. Las paredes finas pueden vibrar y dejar rebabas o marcas, mientras que las roscas requieren pasa/no pasa antes del anodizado y revision posterior.
Solución de fabricación de OEMach
OEMach definio primero la cadena de datums entre el gran agujero superior, el extremo inferior de montaje y la linea central del brazo. El desbaste retiro material por etapas y dejo sobrematerial en superficies clave para que la tension se liberara antes del acabado final.
En las ventanas de aligeramiento, una trayectoria mas suave redujo vibracion en zonas delgadas. El gran agujero y el patron circular se completaron bajo una sujecion estable cuando fue posible, y los chaflanes y roscas se revisaron antes del anodizado.
Despues del anodizado negro, OEMach reviso agujeros clave, bocas y caras visibles. Esto confirmo que pelicula, manipulacion y limpieza no afectaran la disponibilidad de montaje.
Inspección y entrega

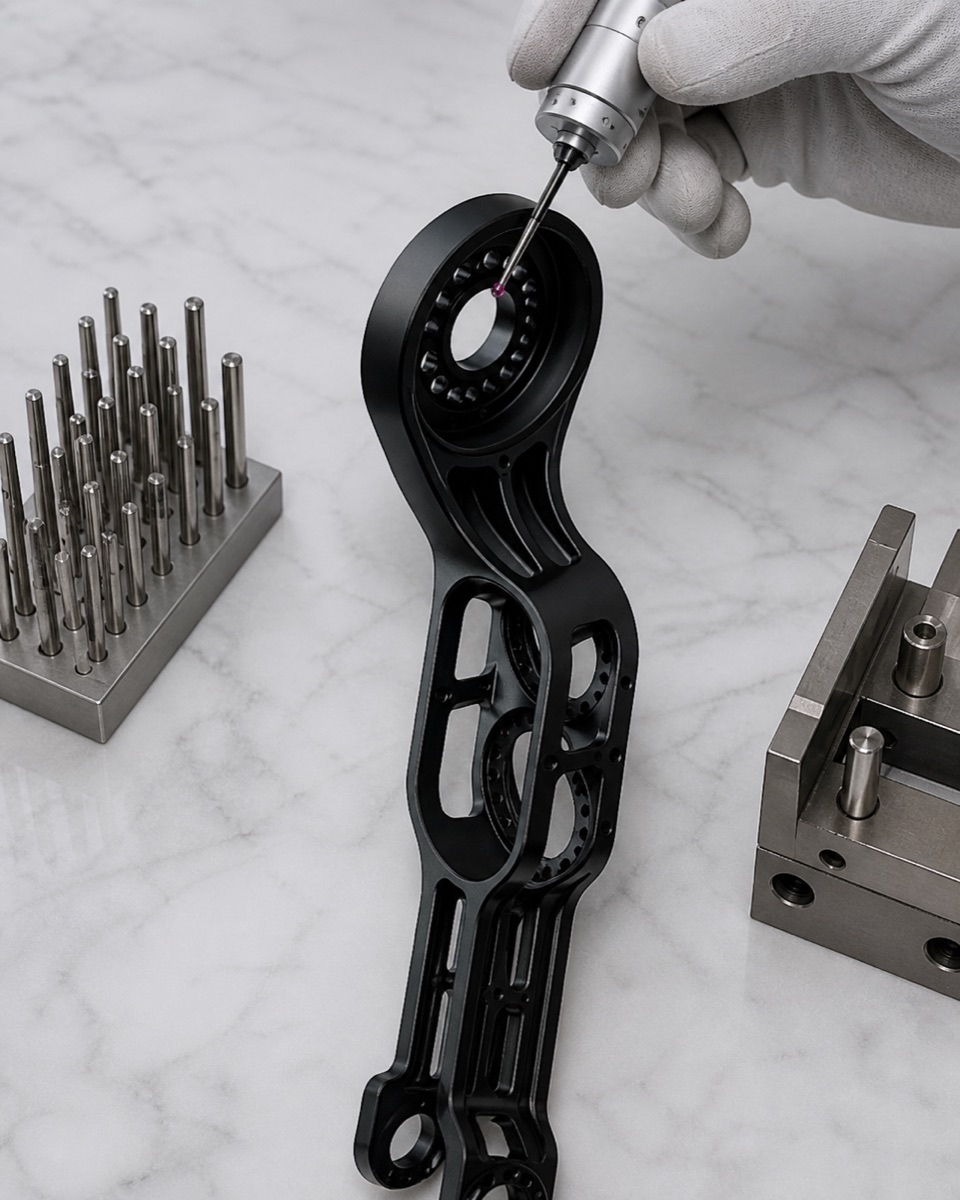

La primera pieza debe incluir gran agujero, distribucion del patron, rectitud del brazo, relacion de agujeros superior-inferior, bordes de ventanas, rosca pasa/no pasa, extremo inferior y apariencia anodizada negra.
Durante lote, OEMach rastrea desgaste de herramienta, repetibilidad de sujecion y estado de bocas antes y despues del anodizado. Antes de embalar, las piezas largas tambien se revisan por torsion, golpes y particulas dentro de agujeros.

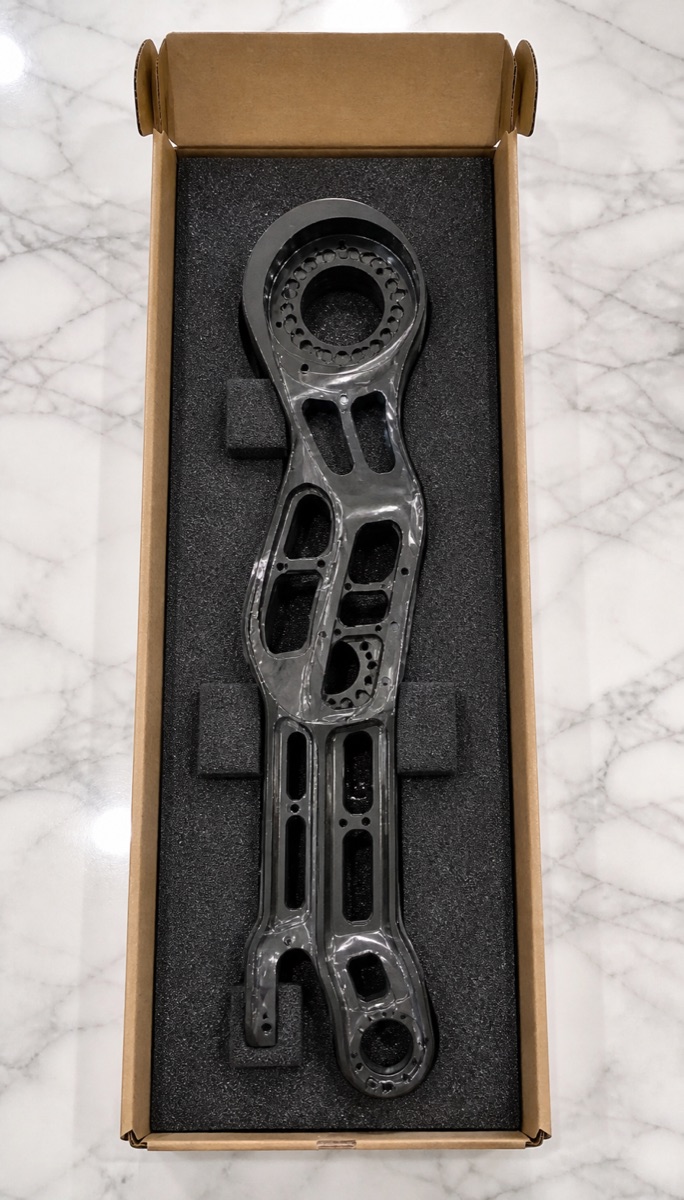

Un soporte largo no conviene en embalaje suelto. La espuma conformada de ranura larga limita movimiento en la caja y separa el extremo del gran agujero, el extremo inferior y las superficies negras visibles.
Planificación de plazo
Para prototipos de soporte 6061 anodizado negro, una estimacion practica suele ser de 7 a 10 dias laborables. Para lotes pequenos, 10 a 15 dias laborables es mas realista.
Si se requieren pares izquierda-derecha, inspeccion completa o validacion con util de montaje, el plazo debe confirmarse segun proporcion de inspeccion y calendario de anodizado.
FAQ
Dónde suele fallar un soporte de pantorrilla?
Los riesgos comunes son deformacion del brazo largo, error de relacion entre agujeros y rebabas en ventanas de aligeramiento.
El anodizado negro puede afectar agujeros?
La pelicula y la manipulacion pueden afectar las bocas, por eso la reinspeccion posterior es importante.
Cómo se controla la consistencia izquierda-derecha?
Mediante datums comunes, confirmacion de primera pieza y controles de proceso, no solo comparando apariencia final.
Por qué usar espuma de ranura larga?
Limita movimiento, reduce riesgo de deformacion secundaria y protege bocas de agujero y superficies negras visibles.
