Fallstudie zur Bearbeitung eines kleinen schwarz eloxierten 6061-T6 Nullanschlags mit Bogenprofil, Bezugsboss, H7-Bohrung und Schutzverpackung.
Ein Nullanschlag wirkt wie ein kleines gebogenes Teil, unterstuetzt aber beim Einrichten eines humanoiden Robotergelenks die Nullpositionsbegrenzung, wiederholbare Lokalisierung und Montageerkennung. Das Teil ist kompakt, doch die Risiken sind typisch: Bogenprofil, H7-Bohrung, mehrere kleine Bohrungen und schwarzes Eloxal muessen gemeinsam stabil bleiben.

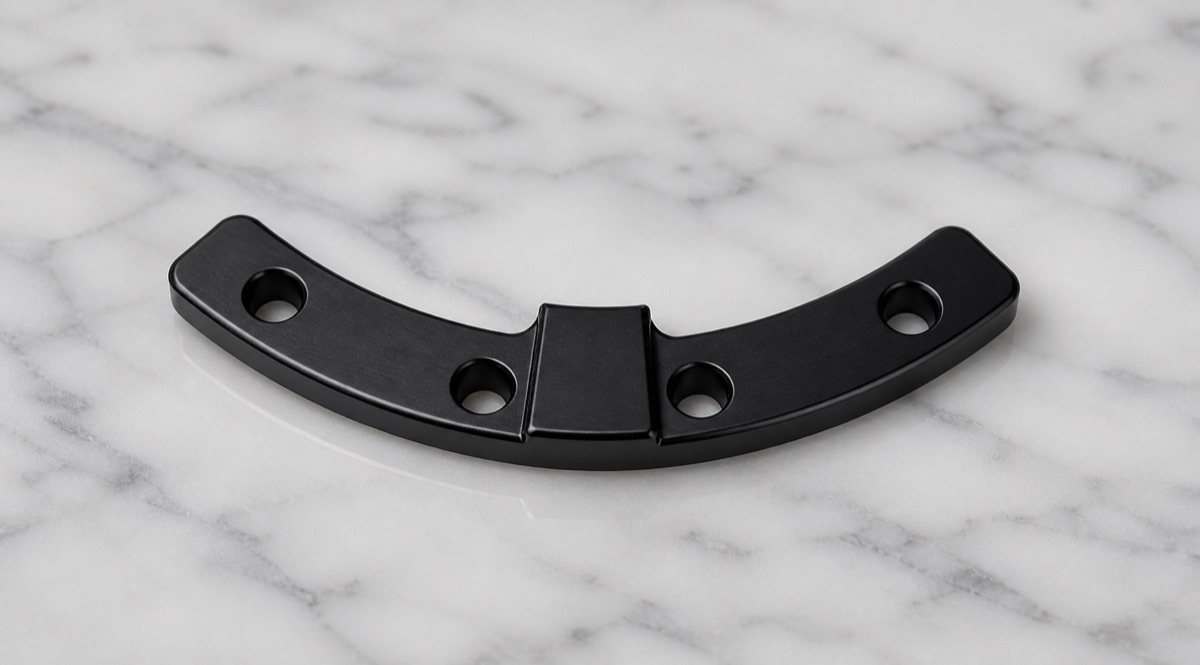

Diese Fallstudie behandelt einen Nullanschlag aus 6061-T6 Aluminium mit schwarzer Eloxaloberflaeche. Das Teil hat eine gebogene Sektorform, einen erhoehten Mittelboss und mehrere Rundbohrungen entlang des Bogens und an beiden Enden. OEMach behandelte es als kleines Positionier-Funktionsteil, nicht als einfache Fraeskontur.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Teiletyp | Nullanschlag fuer Gelenkpositionierung und Montagereferenz eines humanoiden Roboters |
| Werkstoff | 6061-T6 Aluminiumlegierung |
| Struktur | Gebogener Sektorkoerper, zentraler Bezugsboss, Endbohrungen, Bogenbohrungen und eine funktionale H7-Bohrung |
| Oberflaeche | Schwarzes Eloxal mit vollstaendiger Entgratung, Reinigung und Nachpruefung der Optik |
| Prozessfokus | Stabile Bogenkontur, H7-Bohrungsqualitaet, kleine Lochpositionen, Bezugsboss-Beziehung und Eloxalvorbereitung |
| Prueffokus | H7-Bohrungsmass, Bohrungswand, Bogenkontur, Lochabstand, Bossposition, Fasen und schwarze Oberflaeche |
Warum der kleine Anschlag wichtig ist
Obwohl es keine grosse tragende Struktur ist, kann dieses Teil die Nullpositionsbestaetigung und Montagewiederholbarkeit direkt beeinflussen. Wenn Bogenkante, Bezugsboss oder Lochbeziehung driften, kann das Gelenk montierbar bleiben, aber die Nullreferenz wird unzuverlaessig.
Kleine Teile werden in der Prozessplanung leicht unterschaetzt. Sobald die Aussenkontur komplett freigestellt ist, bleibt wenig Spannflaeche und die Stabilitaet der Lochposition kann bei einer zweiten Aufspannung leiden.
Schwarzes Eloxal erhoeht die Anforderungen. Grate, helle Kanten, Kratzer und Schaeden an Bohrungsmaeulern werden nach dem Finish sichtbarer, besonders bei kleinen Teilen, die in Mengen gehandhabt und verpackt werden.
Bearbeitungsherausforderungen
Die erste Herausforderung ist die gebogene Aussenkontur. Die Kontur besteht aus mehreren Radien und Winkelbeziehungen, deshalb muss der Werkzeugweg einen glatten Bogen ohne sichtbare Stufen oder lokales Rattern erzeugen.
Die zweite Herausforderung sind H7-Bohrung und nahe kleine Bohrungen. Eine gute Einzelbohrung beweist nicht die gesamte Positionierbeziehung; Bohrungsmass, Wandqualitaet, Fase und Lochabstand muessen gemeinsam geprueft werden.
Die dritte Herausforderung ist die Handhabung vor und nach schwarzem Eloxal. Werden Teile lose gemischt, sind Bohrungsmaeuler und Bogenkanten zuerst beschaedigt, und genau diese Bereiche betrachtet der Kunde bei der Montage.
Fertigungslösung von OEMach
OEMach plante zuerst die Beziehung zwischen Bezugsboss und Schluesselbohrungen. Beim Schruppen blieben notwendige Prozessstege und Schlichtaufmass stehen, damit das kleine Teil nicht zu frueh seine Unterstuetzung verlor.
Bogenkontur und Lochgruppen wurden moeglichst unter stabiler Bezugslage fertiggestellt, um akkumulierte Fehler durch Wiederaufspannen zu reduzieren. H7-Bohrung, normale Lochfasen und kleine Lochpositionen wurden als Funktionsgruppe kontrolliert.
Vor dem Eloxieren wurden umlaufende Entgratung und Reinigung abgeschlossen. Nach dem Eloxal pruefte OEMach Bohrungsmaeuler, Bogenkanten und Sichtflaechen erneut, damit der Kunde vor der Montagevalidierung keine Zweitreinigung braucht.
Prüfung und Lieferung

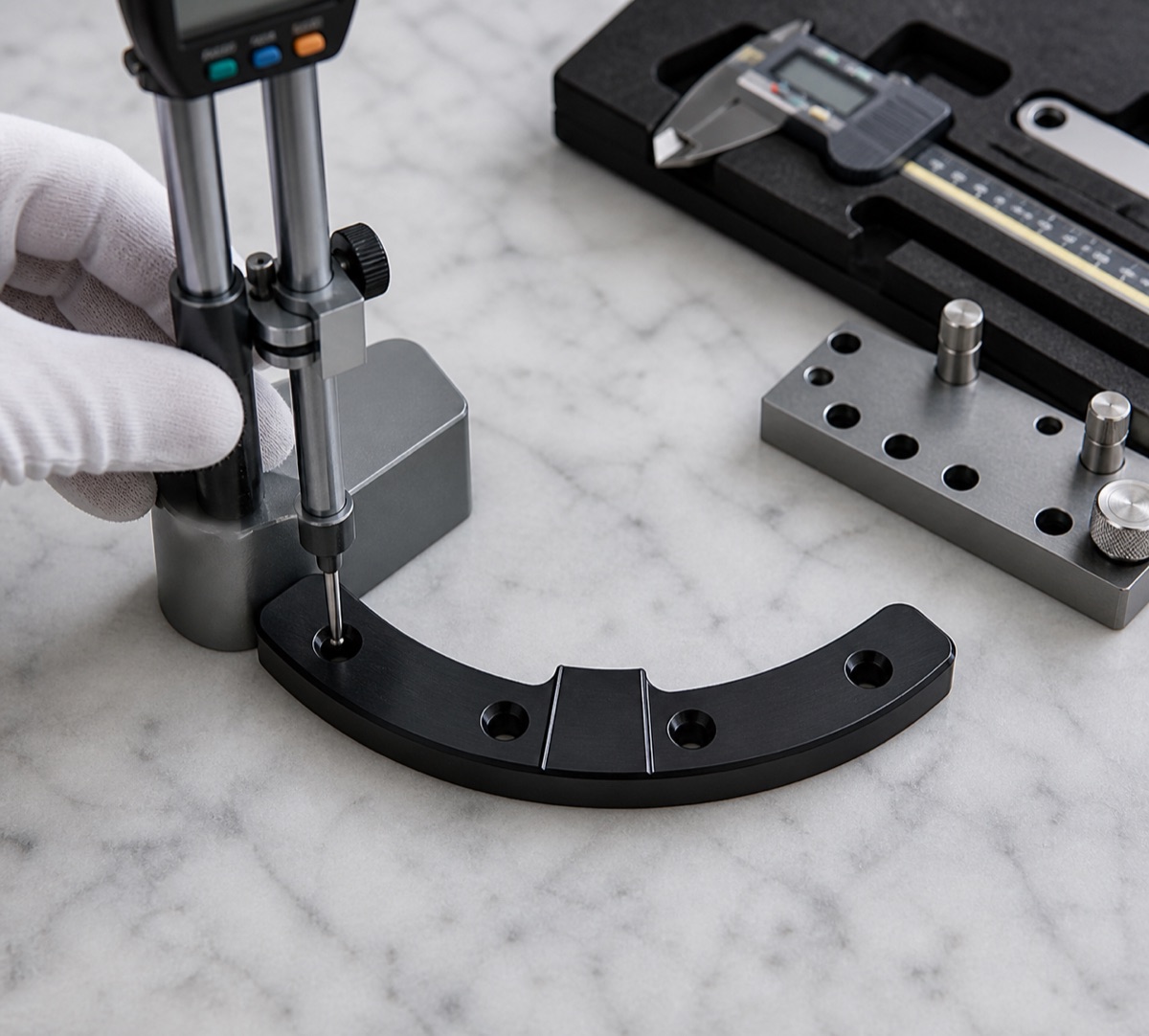

Die Erstmusterpruefung sollte H7-Bohrungsdurchmesser, Bohrungswand, gebogene Aussenkontur, Lochabstand, Bezugsbossposition, Fasen und schwarze Eloxaloberflaeche abdecken. Bei einem Nullanschlag reicht eine gute Einzelbohrung nicht, wenn die gesamte Bezugsbeziehung instabil ist.
In Kleinserien verfolgt OEMach, wie Werkzeugverschleiss Bohrungsmass und Bogenkontur beeinflusst. Werden viele kleine Teile gleichzeitig gespannt, wird auch die Spannkraftdifferenz geprueft, um lokale Lochdrift innerhalb einer Charge zu vermeiden.

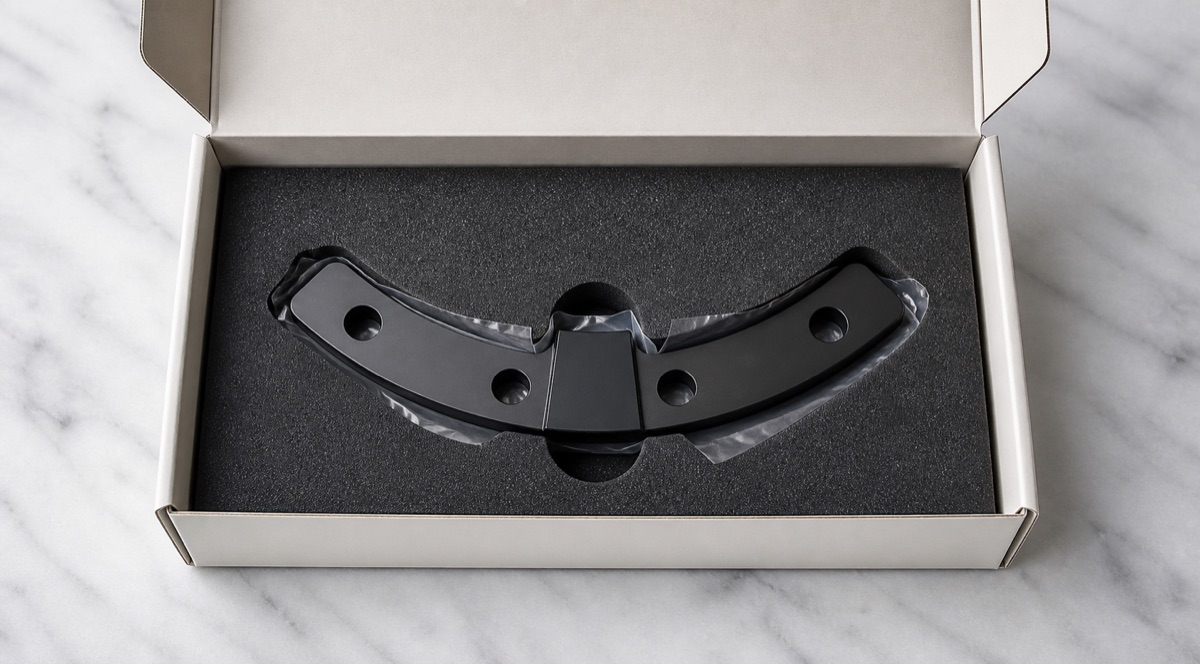

Fuer die Lieferung ist lose Verpackung nicht empfehlenswert. Jedes Teil sollte getrennt oder in Schaum positioniert werden, mit besonderem Schutz fuer Bohrungsmaeuler, Bogenkanten und schwarze Sichtflaechen.
Lieferzeitplanung
Fuer Prototypen eines schwarz eloxierten 6061-T6 Nullanschlags liegt eine praktische Schaetzung meist bei 5 bis 7 Arbeitstagen. Kleinserien werden haeufig mit 7 bis 12 Arbeitstagen geplant.
Wenn der Kunde eine hoehere Pruefquote oder einen strengen Standard fuer Eloxal-Farbabweichung verlangt, sollte Zeit fuer Nachpruefung nach dem Finish eingeplant werden.
FAQ
Warum braucht ein Nullanschlag H7-Bohrungskontrolle?
Eine Pass- oder Positionierbohrung beeinflusst wiederholbare Montage. Bohrungsmass, Wandzustand und Lochbeziehung muessen stabil bleiben.
Warum vor schwarzem Eloxal entgraten?
Grate und helle Kanten werden nach dem Eloxieren deutlicher sichtbar, und Nacharbeit nach dem Finish ist teurer und riskanter.
Kann die Lieferzeit fuer dieses kleine Teil verkuerzt werden?
Die Bearbeitung kann schnell sein, aber Eloxieren, Nachpruefung und Schutzverpackung brauchen weiterhin eingeplante Zeit.
Was muss bei der Lieferung geschuetzt werden?
Bohrungsmaeuler, Bogenkanten, Bezugsboss und schwarze Sichtflaechen sollten vor Reibung und Stoss getrennt werden.
