Caso de mecanizado de un bloque de cero 6061-T6 anodizado negro con perfil curvo, resalte de referencia, agujero H7 y entrega protegida.
Un bloque de cero puede parecer una pieza curva pequena, pero en el ajuste de una articulacion de robot humanoide ayuda al limite de posicion cero, la localizacion repetible y la identificacion de montaje. Es compacto, pero sus riesgos son tipicos: perfil curvo, agujero H7, varios agujeros pequenos y anodizado negro deben mantenerse estables juntos.

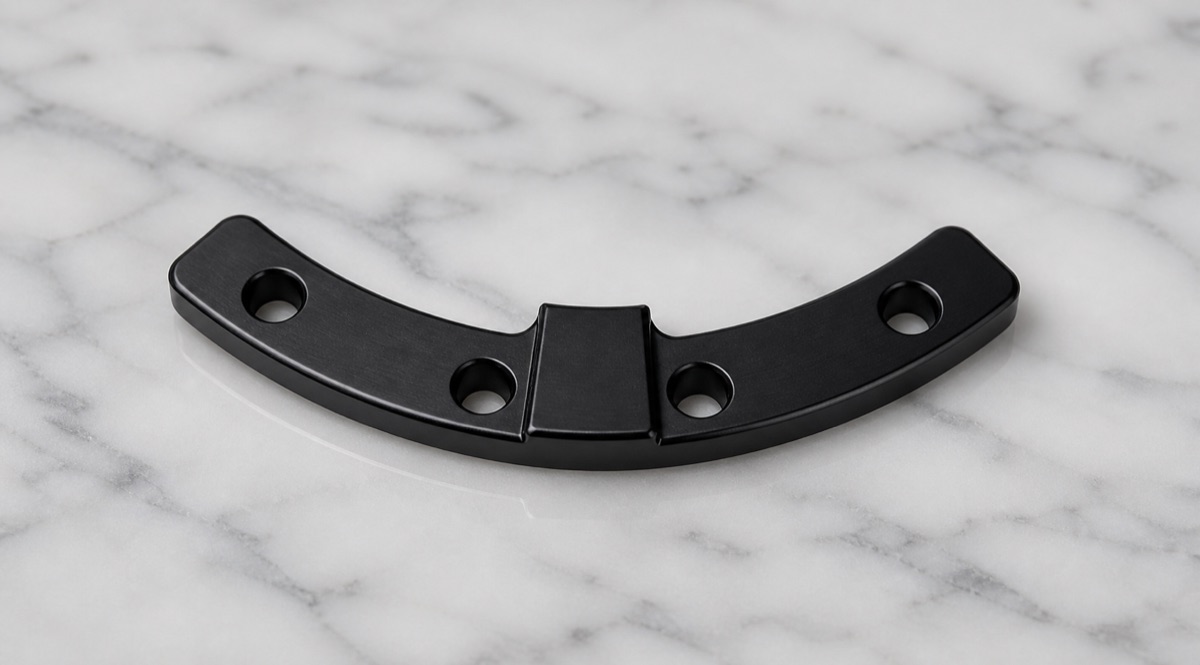

Este caso cubre un bloque de cero de aluminio 6061-T6 con acabado anodizado negro. La pieza tiene forma de sector curvo, resalte central y varios agujeros redondos distribuidos en el arco y los extremos. OEMach la trato como una pieza pequena de posicionamiento funcional, no como un simple contorno fresado.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Tipo de pieza | Bloque de cero para posicionamiento de articulacion y referencia de montaje de robot humanoide |
| Material | Aluminio 6061-T6 |
| Estructura | Cuerpo de sector curvo, resalte central, agujeros en extremos, agujeros en arco y un agujero funcional H7 |
| Acabado | Anodizado negro con desbarbado, limpieza y revision posterior de apariencia |
| Foco de proceso | Estabilidad del perfil curvo, calidad del agujero H7, posiciones de agujeros pequenos, relacion con resalte y preparacion para anodizado |
| Foco de inspeccion | Diametro H7, pared del agujero, contorno curvo, distancia entre agujeros, posicion del resalte, chaflanes y superficie negra |
Por qué importa este bloque pequeño
Aunque no es una estructura grande de carga, puede afectar directamente la confirmacion de cero y la repetibilidad de montaje. Si deriva el borde curvo, el resalte o la relacion de agujeros, la articulacion puede montar, pero la referencia de cero puede volverse inestable.
Las piezas pequenas tambien se subestiman facilmente durante la planificacion. Cuando se libera todo el contorno exterior, queda poca zona de sujecion y la estabilidad de agujeros puede verse afectada en una segunda configuracion.
El anodizado negro agrega otra capa de control. Rebabas, bordes brillantes, rayas y danos en bocas de agujero se vuelven mas visibles despues del acabado, sobre todo en piezas pequenas que se manipulan y embalan en cantidad.
Retos de mecanizado
El primer reto es el perfil exterior curvo. El contorno combina varios radios y angulos, por lo que la trayectoria debe mantener el arco suave sin marcas de escalon ni vibracion local.
El segundo reto es el agujero H7 y los pequenos agujeros cercanos. Un solo agujero correcto no garantiza la relacion completa de posicionamiento; diametro, pared, chaflan y distancia deben inspeccionarse juntos.
El tercer reto es la manipulacion antes y despues del anodizado negro. Si las piezas se mezclan sueltas, bocas y bordes curvos son las primeras zonas que se golpean, y tambien las que el cliente revisa al montar.
Solución de fabricación de OEMach
OEMach planifico primero la relacion entre el resalte de referencia y los agujeros clave. En desbaste se mantuvieron puentes de proceso y sobrematerial para que la pieza pequena no perdiera apoyo demasiado pronto.
El contorno curvo y los grupos de agujeros se acabaron bajo un datum estable siempre que fue posible, reduciendo error acumulado por reposicionamiento. El agujero H7, los chaflanes y las posiciones de agujeros se controlaron como un grupo funcional.
Antes del anodizado se completo desbarbado y limpieza en todo el contorno. Despues del anodizado, OEMach reviso bocas, bordes curvos y caras visibles para que el cliente no necesitara limpieza secundaria antes de validar el montaje.
Inspección y entrega

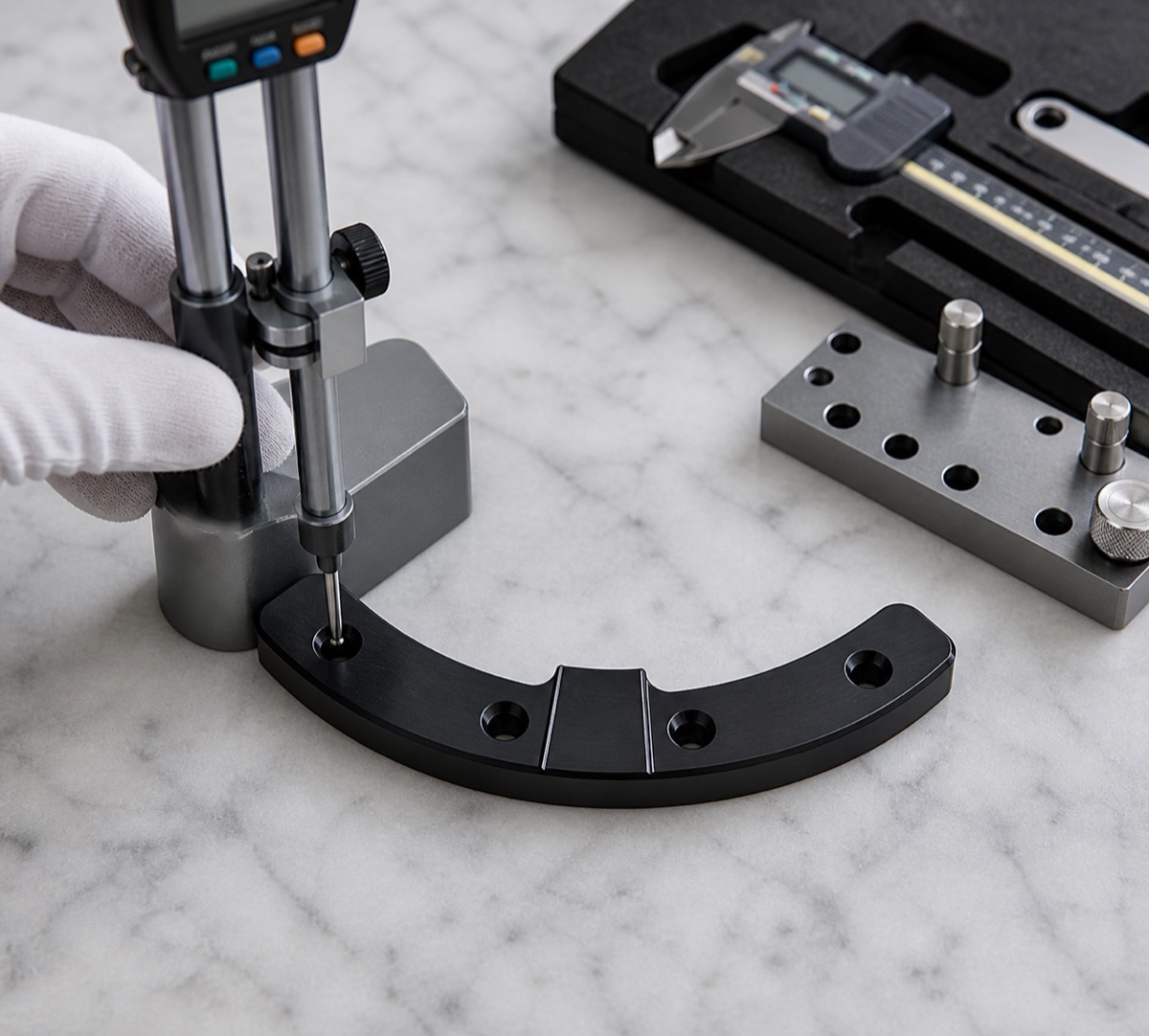

La primera pieza debe cubrir diametro H7, estado de pared, perfil exterior curvo, distancia entre agujeros, posicion del resalte, chaflanes y superficie anodizada negra. En un bloque de cero, un agujero correcto no basta si la relacion general no es estable.
En lote pequeno, OEMach rastrea como el desgaste de herramienta afecta diametro y contorno de arco. Si se sujetan muchas piezas pequenas a la vez, tambien se revisa la diferencia de presion para evitar deriva local en la misma tanda.

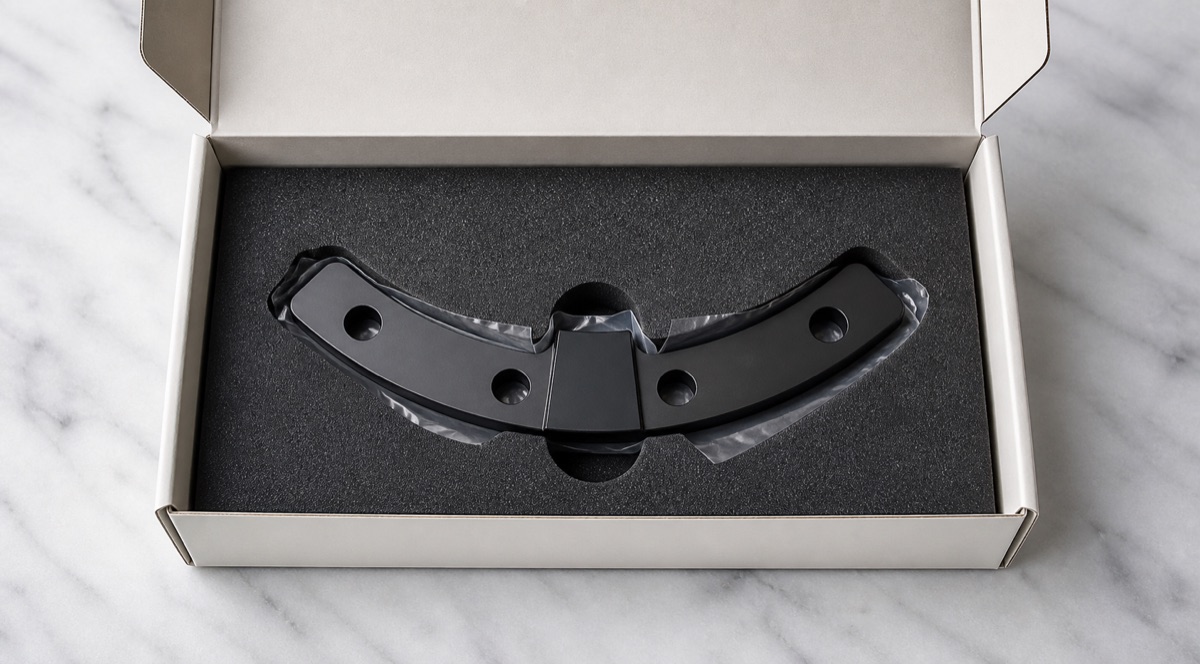

Para entrega, no se recomienda embalaje suelto. Cada pieza debe separarse o ubicarse en espuma, con proteccion especial de bocas, bordes curvos y superficies negras visibles.
Planificación de plazo
Para prototipos de bloque de cero 6061-T6 anodizado negro, una estimacion practica suele ser de 5 a 7 dias laborables. Los lotes pequenos suelen planificarse en 7 a 12 dias laborables.
Si el cliente requiere mayor proporcion de inspeccion o un estandar estricto de diferencia de color, el calendario debe reservar tiempo para reinspeccion posterior al acabado.
FAQ
Por qué controlar un agujero H7 en un bloque de cero?
Un agujero de localizacion o ajuste afecta el montaje repetible. Diametro, pared y relacion con otros agujeros deben ser estables.
Por qué desbarbar antes del anodizado negro?
Las rebabas y bordes brillantes se ven mas despues del anodizado, y el retrabajo posterior es mas caro y riesgoso.
Se puede acortar el plazo de esta pieza pequena?
El mecanizado puede ser rapido, pero anodizado, reinspeccion y embalaje protegido tambien requieren tiempo.
Qué debe protegerse en la entrega?
Bocas de agujero, bordes curvos, resalte de referencia y superficies negras visibles deben aislarse de roce e impacto.
