Fallstudie zur Bearbeitung eines kompakten TC4-Titan-Sprunggelenklenkers mit kurzen Lagerbohrungsabständen, Warmeinbau, Politur und Prüfkontrolle.
Ein kurzer Sprunggelenklenker fuer humanoide Roboter ist kompakter als ein langer Lenker, aber das Bearbeitungsrisiko sinkt nicht automatisch. Das Teil nutzt weiterhin TC4-Titan, polierte Auslieferung und Lagerbohrungen an beiden Enden. Weil der Mittenabstand kuerzer ist und die kleine lokale Bohrung naeher am Funktionsbereich liegt, muss die Prozesskontrolle die gesamte Bohrungsbeziehung betrachten.
Diese Fallstudie behandelt einen kompakten TC4-Titan-Sprunggelenklenker mit kurzem Stabkoerper, runden Lagerbereichen an beiden Enden, einer kleinen lokalen Bohrung und polierter Metalloberflaeche. OEMach behandelte ihn als Kurzdistanz-Bewegungslenker mit Lagerpass- oder Warmeinbaufunktion, nicht als einfaches Profilteil.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Teiletyp | Kurzer Sprunggelenklenker fuer einen humanoiden Robotermechanismus |
| Werkstoff | TC4-Titanlegierung |
| Struktur | Kompakter Stabkoerper, zwei End-Lagerbohrungen, lokale kleine Bohrung, Uebergangsohr und polierte Flaechen |
| Oberflaeche | Polierte Metalloberflaeche mit geschuetzten Bohrungsmaeulern und Kontaktbereichen |
| Prozessfokus | Kurze Bohrungsbeziehung, Lagerbohrungen fuer Warmeinbau, kleine Bohrungsposition, Titan-Schnittstabilitaet, Politur und Entgratung |
| Prueffokus | Bohrungsmass, Rundheit, Fase, Bohrungswand, Mittenabstand, kleine Bohrungsposition, Koerperdicke, Sauberkeit und polierte Optik |
Warum ein Kurzlenker trotzdem enge Kontrolle braucht
Verglichen mit einem langen Sprunggelenklenker hat ein Kurzlenker meist bessere Steifigkeit und geringeres Gesamtdurchbiegerisiko. Die beiden Lagerbohrungen und die kleine lokale Bohrung liegen jedoch naeher beieinander, sodass Positionsfehler die Montage direkter beeinflussen.
TC4-Titan bringt weiterhin die bekannten Prozessrisiken: langsame Waermeableitung, hoehere Schnittlast, schnellerer Werkzeugverschleiss und schwierigere Bohrungswandkontrolle. Diese Effekte sind bei Lagerbohrungen fuer Warmeinbau oder Presspassung besonders wichtig.
Die polierte Oberflaeche verbessert die Optik, erfordert aber fruehen Schutz der Bohrungsmaeuler. Wenn Polieren eine Funktionskante zu stark verrundet oder feine Rueckstaende an der Bohrung laesst, kann die Montage beeintraechtigt werden, obwohl die Aussenseite gut aussieht.
Bearbeitungsherausforderungen
Die erste Herausforderung ist, beide Lagerbohrungen als Beziehung zu kontrollieren, nicht als zwei isolierte Bohrungen. Bohrungsmass, Rundheit, Fase und Mittenabstand muessen in einem Bezugsplan stabil bleiben.
Die zweite Herausforderung ist die kleine Endbohrung. Weil sie nahe am Funktionsbereich liegt, koennen Grate, ungleichmaessige Fasen oder kleine Positionsdrift die Befestigung oder Lokalisierung in der Sprunggelenkmontage stoeren.
Die dritte Herausforderung ist Serienkonsistenz. Kurze und lange Sprunggelenklenker koennen in derselben Mechanismusfamilie genutzt werden, daher sollten Materialcharge, Pruefkriterien, Bohrungstrends und Verpackungsstandard gemeinsam gefuehrt werden.
Fertigungslösung von OEMach
OEMach bestaetigte zuerst die Mittenbeziehung der beiden Lagerbohrungen und ordnete danach Aussenkontur, kurzen Koerper und kleine lokale Bohrung um diesen Bezug an. Beim Schruppen wurden Waerme und Werkzeuglast kontrolliert; beim Schlichten lagen Bohrungswand und Kantenbeschaffenheit im Fokus.
Die beiden End-Lagerbohrungen wurden moeglichst in einer stabilen Bezugslage fertiggestellt. Die kleine Bohrung und das Uebergangsohr blieben in derselben Positionierlogik, um akkumulierte Fehler zu reduzieren.
Vor dem Polieren wurden Bohrungsmaeuler gefast und entgratet. Nach dem Polieren pruefte OEMach beide Lagerbohrungen, die kleine Bohrung und Sichtflaechen erneut, damit das Endfinish die Montagequalitaet nicht beeintraechtigt.
Prüfung und Lieferung

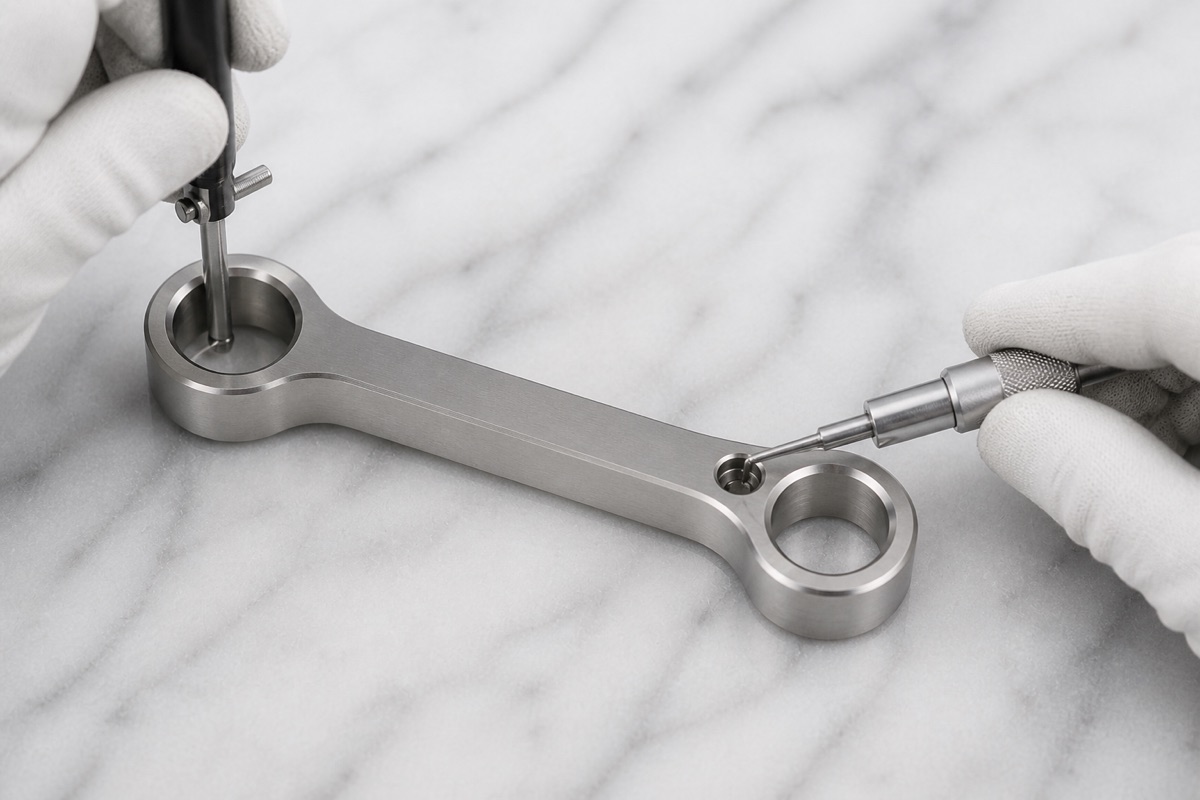

Die Pruefung sollte beide Lagerbohrungsdurchmesser, Fasen, Bohrungswand, Mittenabstand, lokale kleine Bohrung, Koerperdicke, polierte Oberflaeche und Sauberkeit umfassen. Bei einer Serie von Sprunggelenklenkern ist Chargenkonsistenz so wichtig wie Einzelteilgenauigkeit.
Im Erstmuster bestaetigt OEMach die kritische Bohrungsbeziehung. In Kleinserien werden Werkzeugverschleiss und Bohrungsmass-Trends verfolgt, damit Drift korrigiert wird, bevor sie die Kundenmontage erreicht.

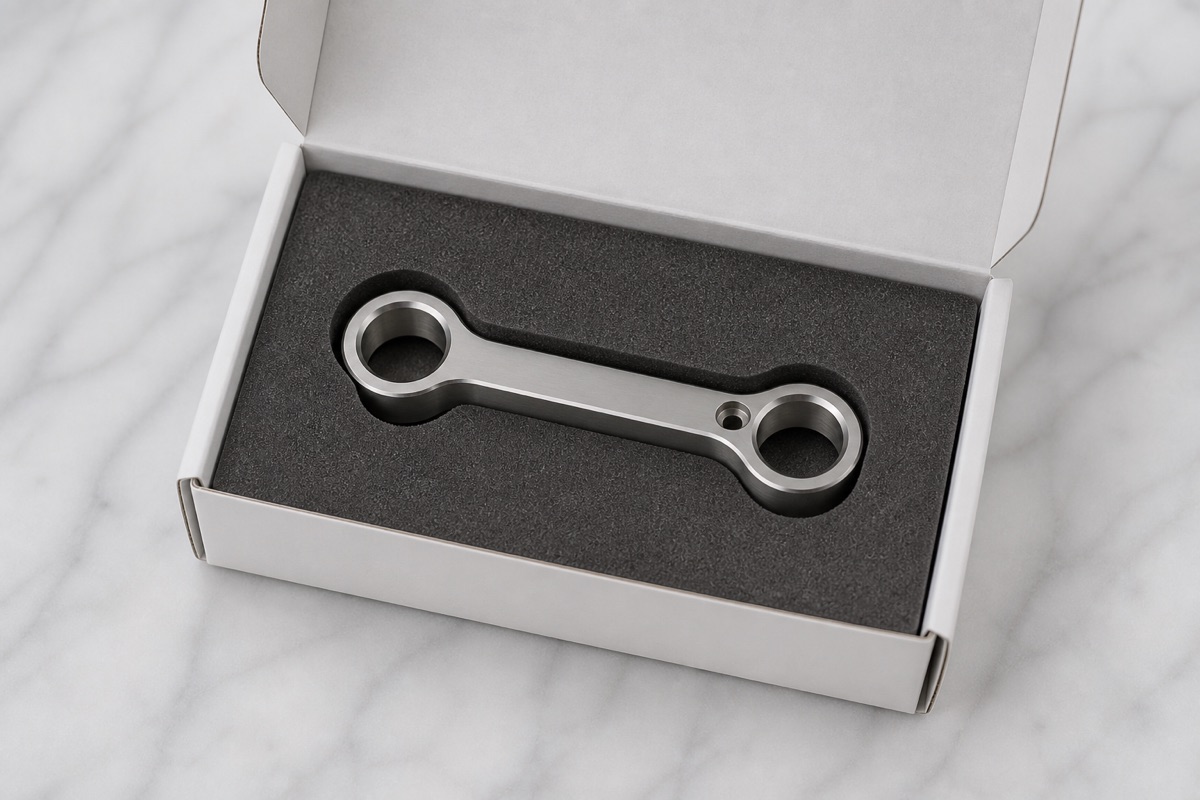

Ein kurzer polierter Titanlenker sollte nicht lose verschickt werden. Formschaum positioniert beide Endringe und den Koerper, verhindert Stoss an Bohrungsmaeulern und reduziert Reibung vor Wareneingangspruefung oder Prototypenmontage.
Lieferzeitplanung
Fuer Prototypen eines TC4-Kurzlenkers fuer Sprunggelenke liegt eine praktische Schaetzung meist bei 6 bis 9 Arbeitstagen. Fuer Kleinserien sind 9 bis 14 Arbeitstage realistischer, wenn Polieren, Pruefanteil und Verpackung enthalten sind.
Werden kurze und lange Sprunggelenklenker als Serie gefertigt, sollte der Termin Materialcharge, Polierfenster, Pruefplan und Verpackung gemeinsam betrachten, statt jedes Teil als separaten Eilauftrag zu behandeln.
FAQ
Ist ein kurzer Sprunggelenklenker einfacher als ein langer?
Die Koerpersteifigkeit ist meist besser, aber die Bohrungsbeziehung ist konzentrierter. Warmeinbau-Bohrungen und nahe kleine Bohrungen brauchen weiterhin enge Kontrolle.
Warum Bohrungsmaeuler nach dem Polieren erneut pruefen?
Polieren kann Kanten veraendern oder feine Rueckstaende nahe der Bohrung hinterlassen. Nachpruefung vermeidet Probleme beim Pressen, Verschrauben oder Montieren.
Koennen kurze und lange Lenker als Serie geliefert werden?
Ja. Materialcharge, Pruefstandard und Verpackungsmethode sollten abgestimmt werden, damit das Montageverhalten konsistent bleibt.
Was ist bei diesem TC4-Teil am wichtigsten?
Zentrale Punkte sind Doppelloch-Mass, Rundheit, Mittenabstand, Fase, Position der kleinen Bohrung, polierter Zustand und saubere Verpackung.
