Caso de mecanizado de una bieleta corta de tobillo en titanio TC4 con doble agujero de rodamiento, montaje térmico, pulido y control repetible.
Una bieleta corta de tobillo para robot humanoide es mas compacta que una larga, pero el riesgo de mecanizado no desaparece. La pieza sigue usando titanio TC4, entrega pulida y agujeros de rodamiento en ambos extremos. Como la distancia entre centros es menor y el agujero pequeno esta mas cerca de la zona funcional, el control debe centrarse en toda la relacion de agujeros.
Este caso cubre una bieleta compacta de tobillo en titanio TC4 con cuerpo corto, estructuras circulares de rodamiento en ambos extremos, un agujero pequeno local y acabado metalico pulido. OEMach la trato como una bieleta de movimiento con corta distancia entre agujeros y funciones de montaje termico, no como un perfil simple.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Tipo de pieza | Bieleta corta de tobillo para mecanismo de robot humanoide |
| Material | Aleacion de titanio TC4 |
| Estructura | Cuerpo compacto, doble agujero de rodamiento, agujero pequeno local, oreja de transicion y superficies pulidas |
| Acabado | Pulido metalico con proteccion de bocas de agujero y zonas de contacto |
| Foco de proceso | Relacion de agujeros de corta distancia, agujeros de rodamiento por montaje termico, posicion de agujero pequeno, estabilidad de corte en titanio, pulido y desbarbado |
| Foco de inspeccion | Diametro, redondez, chaflan, pared interna, distancia entre centros, posicion del agujero pequeno, espesor, limpieza y aspecto pulido |
Por qué una bieleta corta también exige control
Frente a una bieleta larga, una bieleta corta suele tener mejor rigidez y menor riesgo de flexion global. Pero los dos agujeros de rodamiento y el agujero pequeno estan mas concentrados, por lo que cualquier error de posicion afecta el montaje de forma mas directa.
El titanio TC4 mantiene sus riesgos: disipacion lenta de calor, mayor carga de corte, desgaste rapido de herramienta y control dificil de pared de agujero. Estos puntos son criticos en agujeros para rodamiento por montaje termico o ajuste.
El acabado pulido mejora la apariencia, pero exige proteger las bocas desde etapas tempranas. Si el pulido redondea demasiado un borde funcional o deja residuo fino cerca del agujero, el montaje puede verse afectado aunque la superficie exterior parezca correcta.
Retos de mecanizado
El primer reto es controlar los dos agujeros de rodamiento como una relacion, no como dos agujeros aislados. Diametro, redondez, chaflan y distancia entre centros deben mantenerse bajo un mismo plan de datums.
El segundo reto es el agujero pequeno del extremo. Al estar cerca de la zona funcional, rebabas, chaflan irregular o pequena deriva de posicion pueden interferir con fijacion o localizacion del conjunto de tobillo.
El tercer reto es la consistencia de serie. Bieletas cortas y largas pueden usarse en una misma familia de mecanismos, por lo que lote de material, criterios de inspeccion, tendencia de agujeros y embalaje deben gestionarse juntos.
Solución de fabricación de OEMach
OEMach confirmo primero la relacion de centros entre los dos agujeros de rodamiento y despues organizo contorno exterior, cuerpo corto y agujero local alrededor de esa referencia. En desbaste se controlaron calor y carga de herramienta; en acabado se priorizo pared de agujero y condicion de borde.
Los dos agujeros de rodamiento se completaron bajo una configuracion de datum estable cuando fue posible. El agujero pequeno y la oreja de transicion se mantuvieron dentro de la misma logica de posicion para reducir error acumulado.
Antes del pulido se completaron chaflanes y desbarbado de bocas. Despues del pulido, OEMach reviso ambos agujeros de rodamiento, el agujero pequeno y las superficies visibles para asegurar que el acabado final no afectara el montaje.
Inspección y entrega
La inspeccion debe cubrir diametros de ambos agujeros, chaflanes, estado de pared, distancia entre centros, agujero pequeno local, espesor del cuerpo, calidad de pulido y limpieza. En una serie de bieletas para el mismo mecanismo, la consistencia de lote importa tanto como la precision de una pieza.

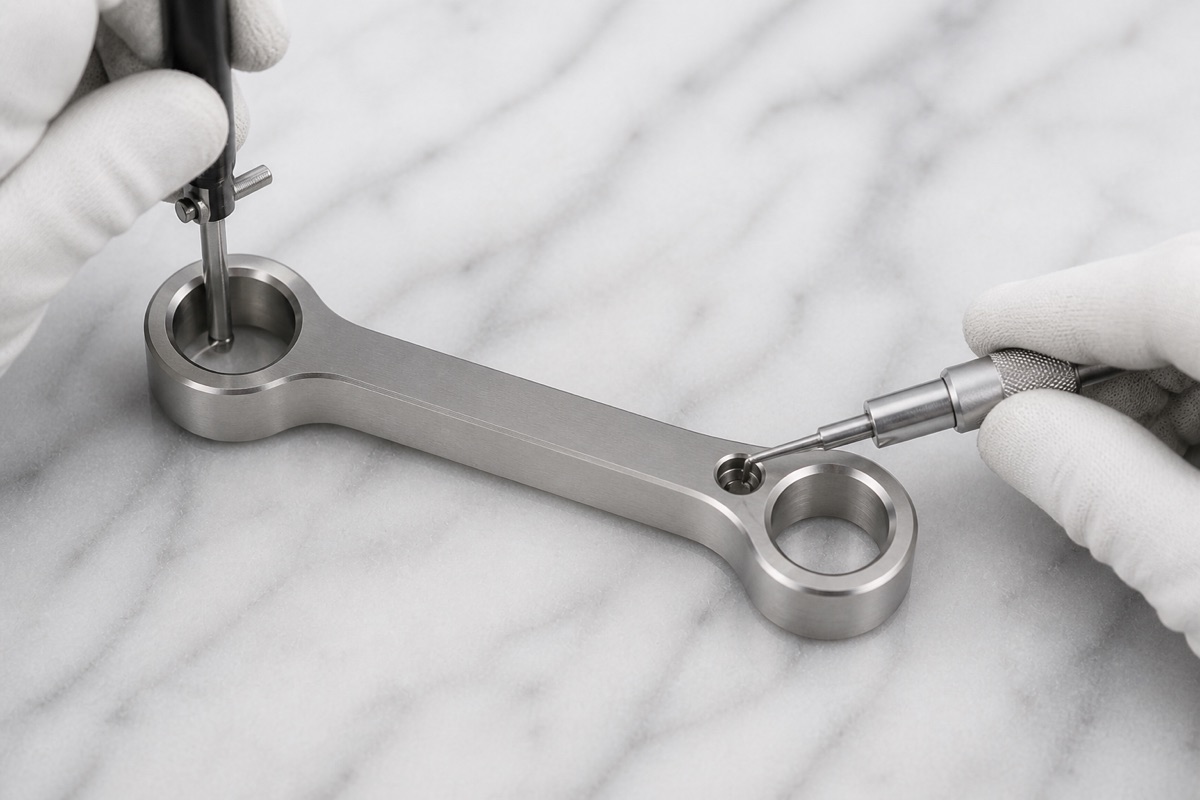

En primera pieza, OEMach verifica la relacion critica de agujeros. Durante lote pequeno, se rastrean desgaste de herramienta y tendencia de diametro para corregir deriva antes de que llegue al montaje del cliente.

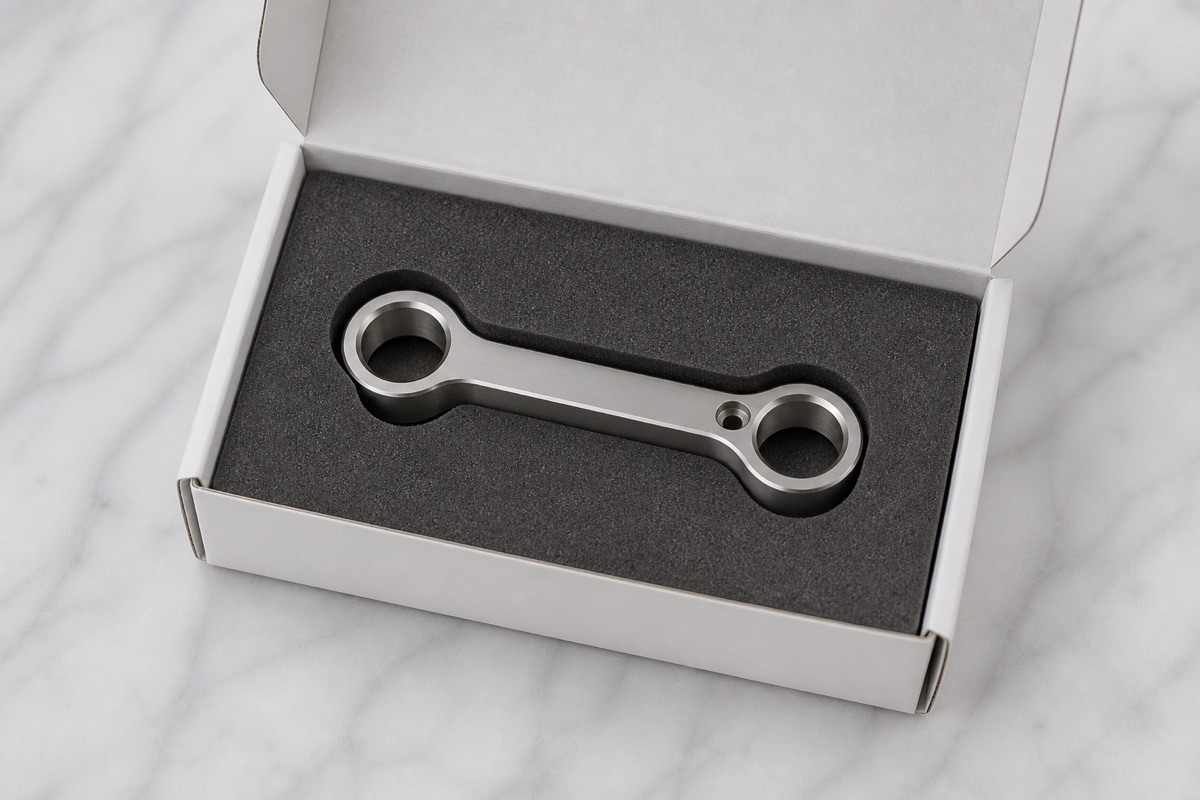

Una bieleta corta de titanio pulido no debe enviarse suelta. La espuma conformada posiciona ambos aros y el cuerpo, evitando golpes en bocas de agujero y rozaduras antes de inspeccion de entrada o montaje de prototipo.
Planificación de plazo
Para prototipos de bieleta corta de tobillo en TC4, una estimacion practica suele ser de 6 a 9 dias laborables. Para lotes pequenos, 9 a 14 dias laborables es mas realista cuando se incluyen pulido, proporcion de inspeccion y embalaje.
Si bieletas cortas y largas se producen como serie, el plazo debe considerar lote de material, cola de pulido, plan de inspeccion y embalaje en conjunto, no como pedidos urgentes separados.
FAQ
Una bieleta corta es más fácil que una larga?
La rigidez del cuerpo suele ser mejor, pero la relacion de agujeros esta mas concentrada. Los agujeros termicos y pequenos cercanos siguen requiriendo control cuidadoso.
Por qué revisar las bocas después del pulido?
El pulido puede cambiar bordes o dejar residuo fino cerca del agujero. La revision evita problemas de prensado, fijacion o sensacion de montaje.
Se pueden entregar bieletas cortas y largas como serie?
Si. Conviene alinear lote de material, estandares de inspeccion y embalaje para mantener comportamiento de montaje consistente.
Qué es lo más importante en esta pieza TC4?
Diametro, redondez, distancia entre centros, chaflan, posicion del agujero pequeno, estado pulido y embalaje limpio son puntos clave.
