Fallstudie zur Bearbeitung eines kompakten schwarz eloxierten 6061-T6 Fußstützensitzes für humanoide Roboter mit kleiner Wellenbohrung, Seitenbohrungsbezug und geschützter Lieferung.

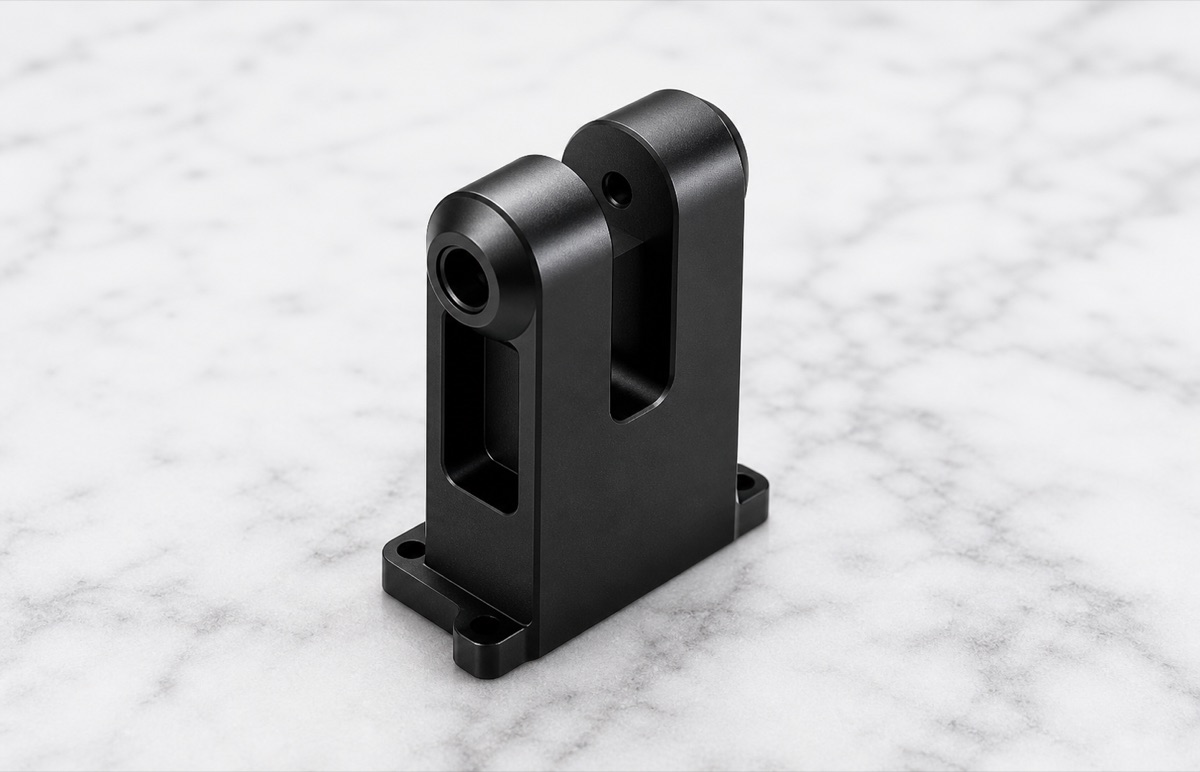

Diese Fallstudie beschreibt einen kompakten 6061-T6 Aluminium-Fußstützensitz für humanoide Roboter mit schwarzer Eloxierung. Die Struktur umfasst einen aufrechten Stützkörper, einen oberen Zylinderansatz mit durchgehender Wellenbohrung, ein Seitenfenster mit kleiner Seitenbohrung sowie untere Montagefüße und Befestigungsbohrungen.
Kleine Teile werden manchmal fälschlich als einfache Frästeile betrachtet. In einem Roboterfußmodul bestimmen jedoch obere Bohrung, Seitenbohrung, untere Montagebohrungen und Grundfläche gemeinsam die Verbindungshaltung. Kompakte Größe kann die Bezugsübertragung empfindlicher machen.
OEMach prüfte das Teil als Montagefunktionskomponente. Die Prozessplanung begann mit der Beziehung zwischen unterer Montagefläche und oberer Wellenbohrung und verknüpfte Seitenbohrung sowie Bodenbohrungen mit derselben Funktionslogik.
Projektüberblick
| Punkt | Falldetail |
|---|---|
| Anwendung | Kompakter Fußstützensitz für humanoide Roboter und CNC-Präzisionsstrukturteil |
| Werkstoff und Oberfläche | 6061-T6 Aluminium mit schwarzer Eloxierung |
| Kritische Merkmale | Obere Wellenbohrung, Seitenbohrung, Seitenfenster, Montagefüße, Bodenbohrungen und Ebenheit |
| Hauptrisiken | Begrenzter Spannraum, Bezugsübertragungsfehler, Bohrungsversatz, Fenstergrate und Eloxalkantenmarken |
| Lieferfokus | Funktionsprüfung der Bohrung, Seitenbohrungsbeziehung, Entgratung, Reinigung und Einzelverpackung |
Warum auch ein kleines Stützteil technische Prüfung braucht
Der obere Zylinderansatz und der aufrechte Körper erzeugen Innenecken, während das Seitenfenster die lokale Steifigkeit reduziert. Werden Spannkraft oder Werkzeugkraft nicht kontrolliert, kann die Endbearbeitung der Wellenbohrung kleine Verformungen in die Bohrungsposition übertragen.
Seitenbohrung und obere Wellenbohrung haben eine Richtungs- und Positionsbeziehung, während die unteren Montagebohrungen die endgültige Verschraubung bestimmen. Werden diese Merkmale auf mehrere Aufspannungen verteilt, muss Bezugsübertragungsfehler sorgfältig kontrolliert werden.
Nach schwarzem Eloxal werden helle Bohrungskanten, kleine Handlingmarken und Grate an Fensterkanten sehr sichtbar. Der Prozess musste daher Funktion und Optik gleichzeitig berücksichtigen.
Prozessroute: Risiko über Aufspannung und Reihenfolge steuern
Für diesen kompakten Stützensitz bestätigte OEMach zuerst die Beziehung zwischen unterer Montagefläche und Hauptwellenbohrung. Schruppen, Vorschlichten und Schlichten wurden so angeordnet, dass das Teil stabil blieb und zu hohe Seitenkräfte nahe Fenster und Innenecken vermieden wurden.
Die obere Wellenbohrung wurde in einer relativ stabilen Aufspannung fertigbearbeitet. Seitenbohrung und untere Montagebohrungen wurden möglichst auf die Hauptbezugslogik bezogen. Bohrungsmündungsfasen wurden nach Gewinde- oder Montagebedarf kontrolliert.
Die Entgratung konzentrierte sich auf Seitenfenster, Bohrungskanten, Übergänge der Montagefüße und Innenraum. Vor dem Verpacken wurde auf Restpartikel geprüft, damit der Kunde bei der Probeinstallation keine Partikel oder versteckten Grate findet.
Prüfung und Terminplanung

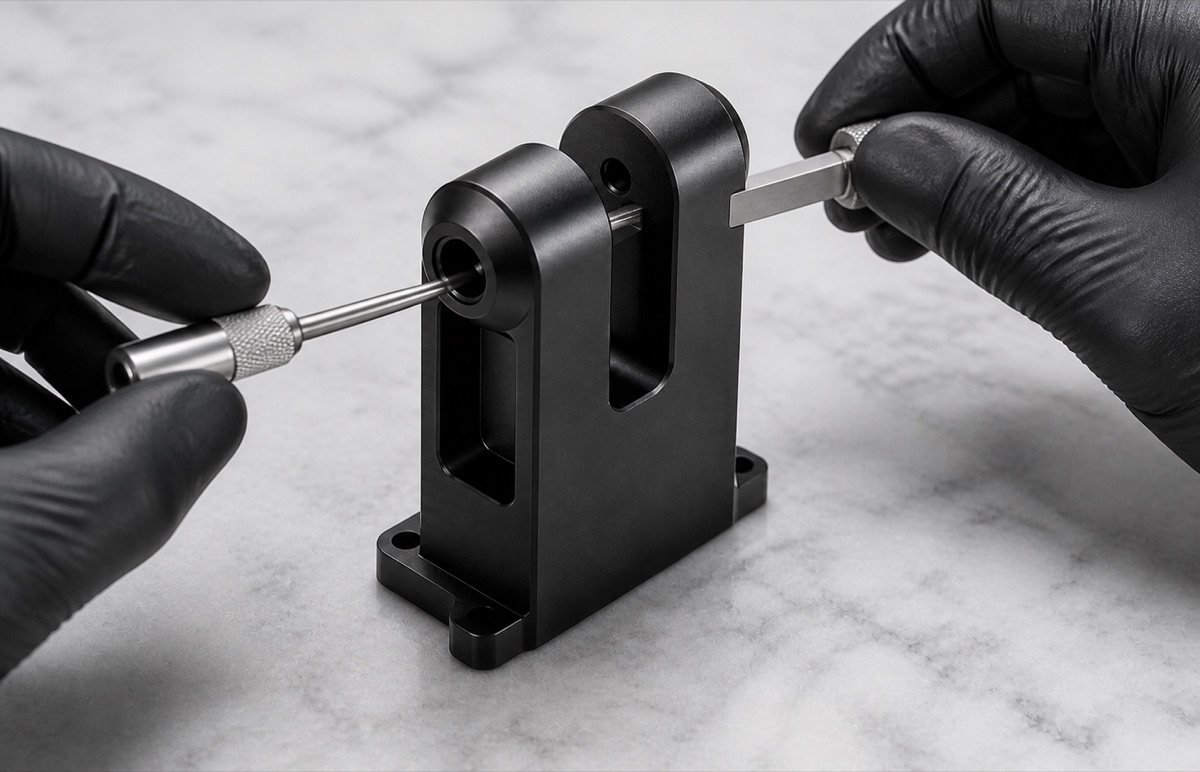

Die Erstmusterprüfung sollte Durchmesser und Wandzustand der oberen Bohrung, Seitenbohrungsposition, Bodenbohrungen, Parallelität oder Positionsbeziehung, Fensterkanten, Grundflächenebenheit und schwarz eloxierte Optik prüfen.
Bei kompakten Stützensitzen kann eine sehr kleine Bohrungsabweichung die Montagehaltung sichtbar verändern. Sichtprüfung allein reicht nicht; Bohrungsbeziehung und Bezugsübertragung benötigen Messbestätigung.
Bei ähnlichen schwarz eloxierten 6061-T6 Kompaktstützen kann ein Musterfenster häufig um 5-8 Arbeitstage bewertet werden; Kleinserienplanung kann je nach Prüfanteil, Eloxalplan und Montagevalidierung etwa 8-12 Arbeitstage benötigen.
Verpackung: Klein bedeutet nicht einfach
Kleine schwarz eloxierte Teile werden leicht beschädigt, wenn sie gemischt transportiert werden. Obere Wellenbohrung, Bodenbohrungen und Sichtflächen sollten keinen direkten Kontakt haben.

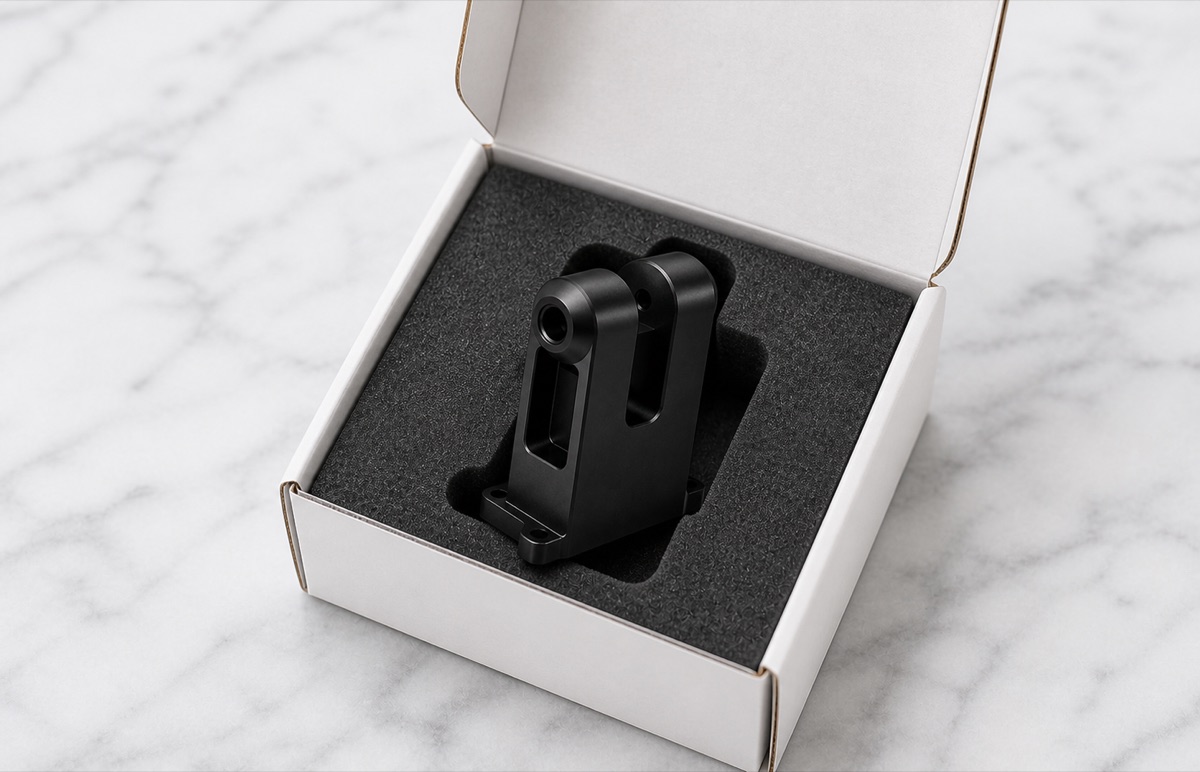

OEMach empfiehlt Einzelpositionierung im Schaum oder getrennte Verpackung für kompakte Stützen. Das schützt Bohrungsmündungen und Sichtflächen und erleichtert dem Kunden die Kontrolle vor der Probeinstallation.
Bei Roboterentwicklungsprojekten beeinflusst Verpackungsqualität den Validierungsrhythmus. Ein sauberes, geschütztes und leicht identifizierbares Teil spart Zeit am Prüftisch des Kunden.
FAQ
Warum einen kompakten Stützensitz nicht nur nach Optik bewerten?
Wellenbohrung, Seitenbohrung und Bodenbohrungen definieren gemeinsam die Montagehaltung. Gute Optik kann Risiken in der Bohrungsbeziehung verdecken.
Warum Bohrungsmündungen nach schwarzem Eloxal erneut prüfen?
Helle Kanten, Partikel und Handlingmarken können Abnahme und Montage beeinflussen. Nachprüfung erkennt diese Themen vor der Lieferung.
Eignet sich dieses kleine Teil für schnelle Lieferung?
Es kann schnell als Prototyp eingeführt werden, dennoch sollten Oberflächen- und Prüfzeitfenster reserviert bleiben.
Was ist bei der Verpackung am wichtigsten?
Einzelpositionierung verhindert Schäden an Bohrungsmündungen, Reibspuren und Kratzer durch gemischte Teile während des Versands.
Zusammenfassung
Diese Fallstudie zeigt, dass kleine Roboterteile weiterhin Bezugsplanung, Wellenbohrungskontrolle, Seitenbohrungsprüfung, sorgfältige Entgratung und geschützte Verpackung benötigen. Der Wert liegt nicht nur in der Form, sondern in stabilen kleinen Funktionsbeziehungen für die Montage.
