Caso de mecanizado de un soporte compacto de pie humanoide 6061-T6 anodizado negro con pequeño agujero de eje, control de agujero lateral y entrega protegida.

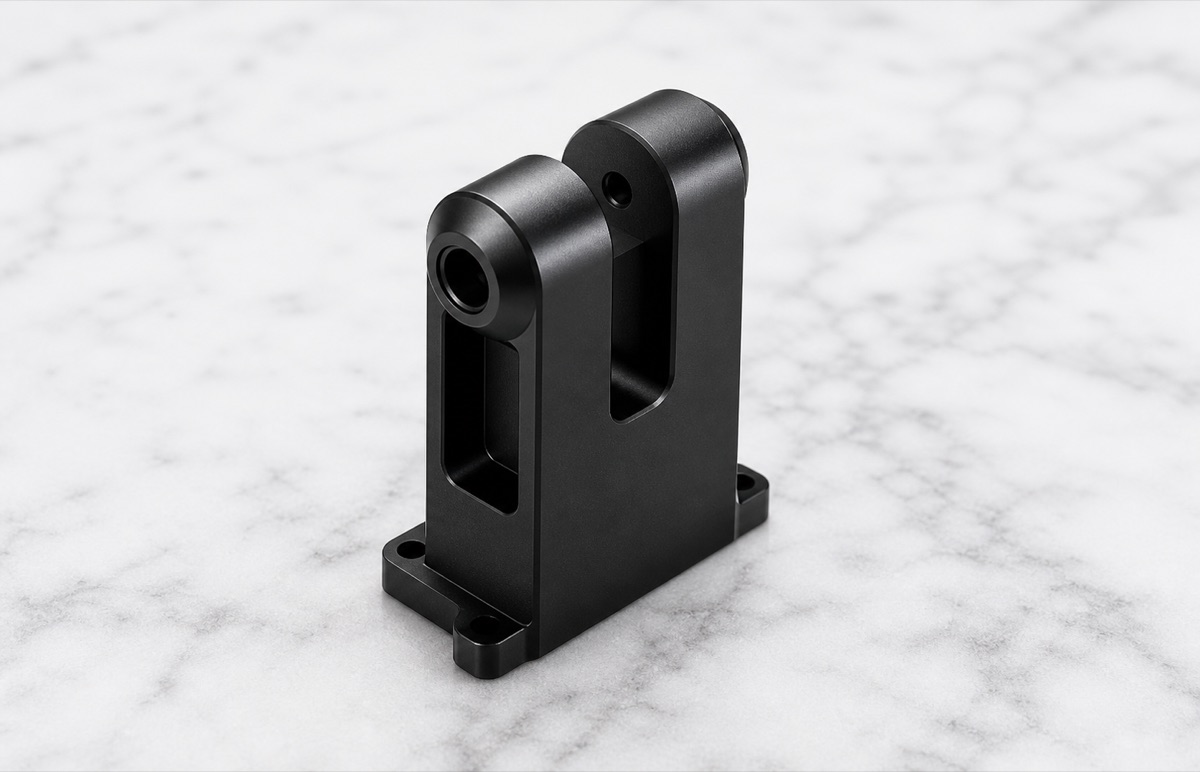

Este caso cubre un soporte compacto de pie para robot humanoide, fabricado en aluminio 6061-T6 y entregado con anodizado negro. La estructura incluye cuerpo vertical, saliente cilindrico superior con agujero pasante de eje, ventana lateral y agujero pequeno, ademas de pies y agujeros de montaje inferiores.
Las piezas pequenas a veces se consideran faciles de fresar. En un modulo de pie robotico, el agujero superior, el agujero lateral, los agujeros de base y la superficie inferior definen juntos la postura de conexion. El tamano compacto puede hacer que el traslado de datums sea mas sensible.
OEMach reviso la pieza como componente funcional de montaje. La planificacion empezo por la relacion entre la cara inferior de montaje y el agujero superior, y despues conecto agujero lateral y agujeros inferiores con la misma logica funcional.
Resumen del proyecto
| Elemento | Detalle del caso |
|---|---|
| Aplicacion | Soporte compacto de pie de robot humanoide y estructura CNC de precision |
| Material y acabado | Aluminio 6061-T6 con anodizado negro |
| Funciones criticas | Agujero superior, agujero lateral, ventana lateral, pies inferiores, agujeros de base y planitud |
| Riesgos principales | Espacio limitado de sujecion, error de datum, desplazamiento de agujero, rebabas en ventana y marcas en anodizado |
| Foco de entrega | Inspeccion funcional del agujero, relacion de agujero lateral, desbarbado, limpieza y embalaje individual |
Por qué una pieza pequeña necesita revisión técnica
El saliente cilindrico superior y el cuerpo vertical generan esquinas internas, mientras que la ventana lateral reduce rigidez local. Si la presion de sujecion o la fuerza de corte no se controlan, el acabado del agujero puede incorporar pequena deformacion a la posicion.
El agujero lateral y el agujero superior tienen relacion de direccion y posicion, mientras que los agujeros inferiores definen el bloqueo final. Si se dividen en varias configuraciones, el error de traslado de datums debe controlarse con cuidado.
Despues del anodizado negro, bordes brillantes, pequenas marcas de manejo y rebabas en ventanas se ven con facilidad. El proceso tenia que cuidar funcion y apariencia a la vez.
Ruta de proceso: controlar con sujeción y secuencia
Para este soporte compacto, OEMach confirmo primero la relacion entre la cara inferior de montaje y el agujero principal. Desbaste, semiacabado y acabado se organizaron para mantener estabilidad y evitar fuerza lateral excesiva cerca de la ventana y esquinas internas.
El agujero superior se acabo en una configuracion relativamente estable. El agujero lateral y los agujeros inferiores se mecanizaron, en lo posible, con referencia a la logica del datum principal. Los chaflanes se controlaron segun rosca o montaje.
El desbarbado se concentro en ventana lateral, bordes de agujeros, transiciones de pies y cavidad interna. Antes del embalaje se revisaron particulas residuales para evitar que el cliente encontrara suciedad o rebabas ocultas durante el montaje.
Inspección y planificación de plazo

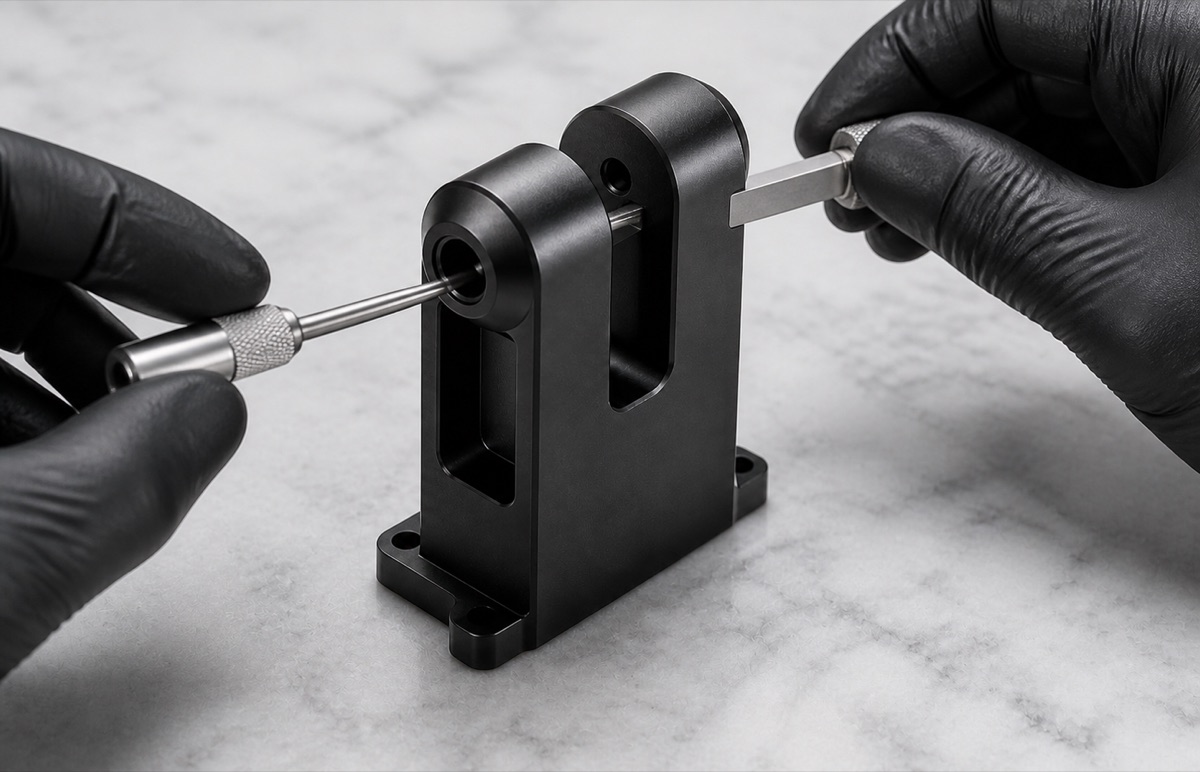

La primera pieza debe verificar diametro y pared del agujero superior, posicion del agujero lateral, agujeros inferiores, paralelismo o relacion posicional, bordes de ventana, planitud de base y aspecto anodizado negro.
En soportes compactos, una desviacion pequena de agujero puede cambiar visiblemente la postura de montaje. La inspeccion visual no basta; la relacion de agujeros y el traslado de datums necesitan confirmacion medida.
En prototipos compactos similares 6061-T6 anodizados negros, el plazo de muestra suele evaluarse alrededor de 5-8 dias laborables, y el lote pequeno alrededor de 8-12 dias laborables segun inspeccion, agenda de anodizado y validacion de montaje.
Embalaje: pequeño no significa simple
Las piezas pequenas anodizadas negras se golpean con facilidad si se mezclan. El agujero superior, agujeros inferiores y superficies visibles deben separarse de contactos directos.

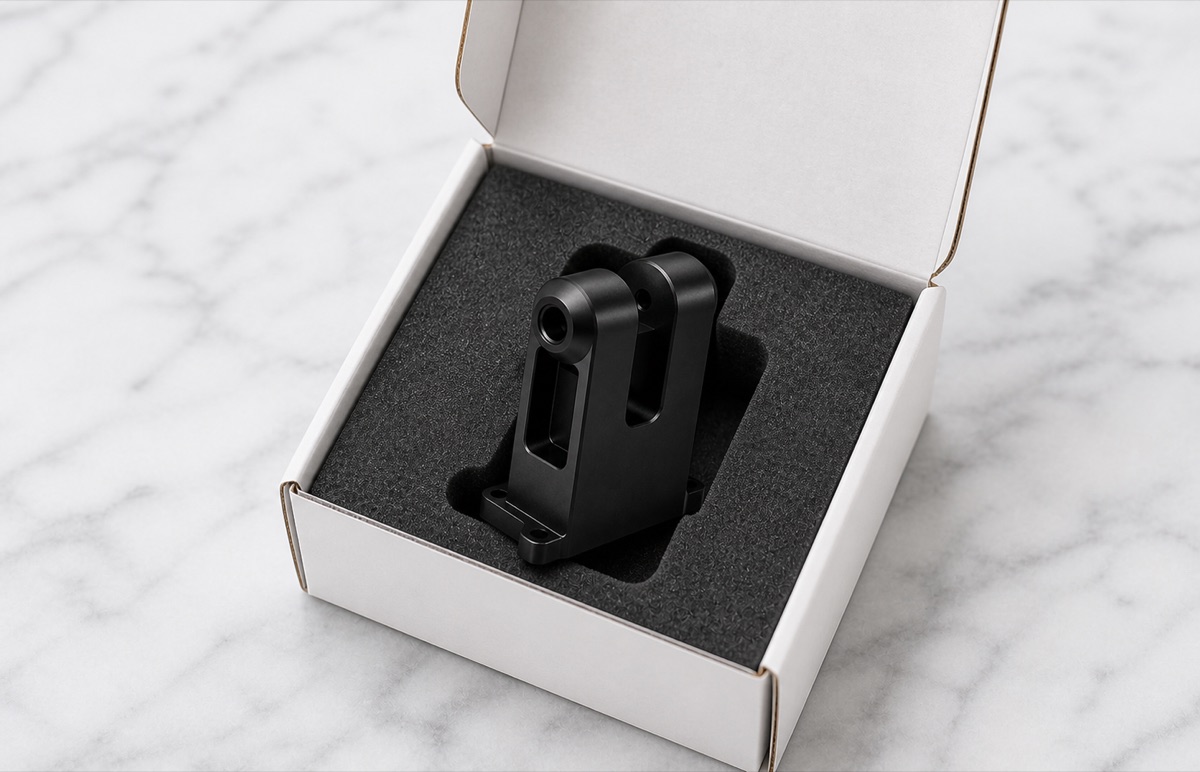

OEMach recomienda posicion individual en espuma o embalaje dividido para soportes compactos. Asi se protegen bocas de agujero y superficies visibles, y el cliente puede revisar cada pieza antes de la instalacion de prueba.
En desarrollo robotico, la calidad del embalaje afecta el ritmo de validacion. Una pieza limpia, protegida e identificable ahorra tiempo en el banco del cliente.
FAQ
Por que no evaluar un soporte compacto solo por apariencia?
El agujero de eje, el lateral y los agujeros inferiores definen juntos la postura de montaje. Una buena apariencia puede ocultar riesgo en la relacion de agujeros.
Por que revisar bocas de agujero tras anodizado negro?
Bordes brillantes, particulas y golpes pueden afectar aceptacion y montaje. La revision posterior detecta estos problemas antes de entregar.
Este tipo de pieza pequena sirve para entrega rapida?
Puede introducirse rapido como prototipo, pero se deben reservar ventanas de tratamiento superficial e inspeccion.
Que importa mas en el embalaje?
La posicion individual evita dano en bocas de agujero, roces superficiales y rayas por mezcla durante el transporte.
Resumen
Este caso de soporte compacto muestra que las piezas roboticas pequenas aun necesitan planificacion de datums, control de agujero de eje, inspeccion de agujero lateral, desbarbado cuidadoso y embalaje protegido. El valor no es solo fresar la forma, sino mantener relaciones funcionales estables para el montaje.
