Fallstudie zur Bearbeitung einer schwarz eloxierten 6061-T6 Fußstütze für humanoide Roboter mit Doppelohren, H7-Wellenbohrung, Lochkreissteuerung und geschützter Lieferung.

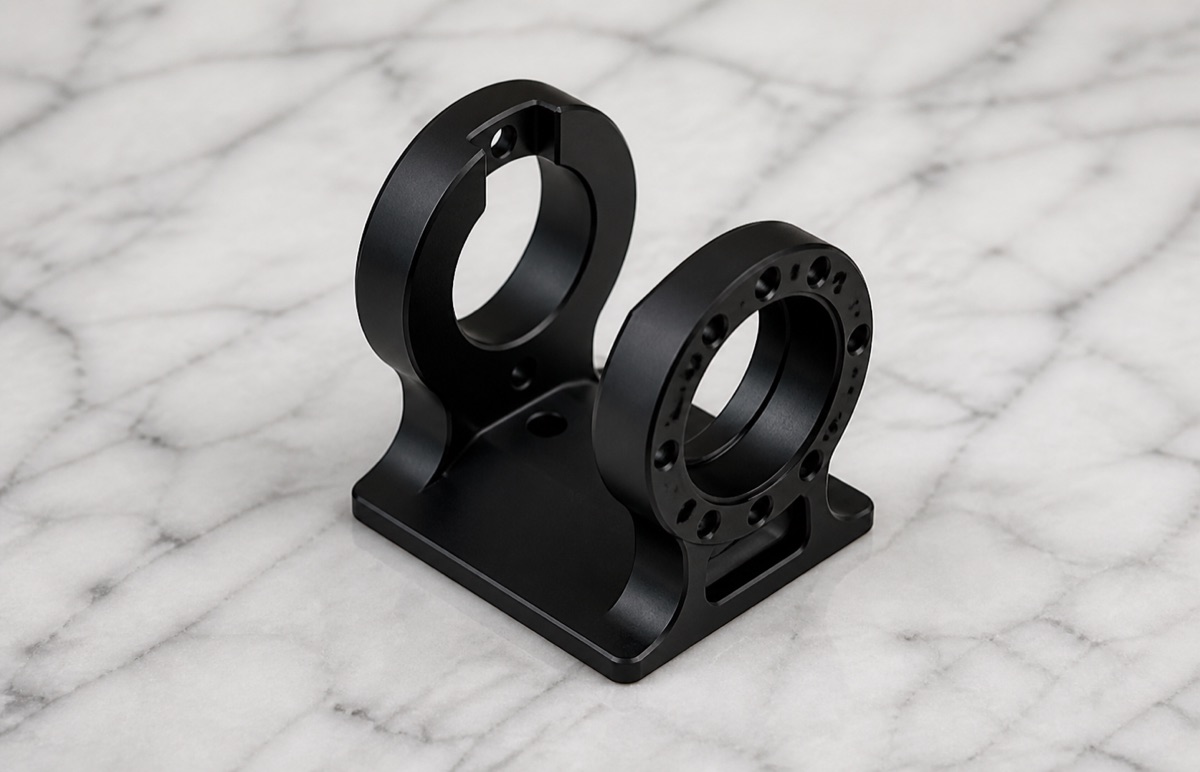

Diese Fallstudie beschreibt eine 6061-T6 Aluminium-Fußstütze für humanoide Roboter mit schwarzer Eloxierung. Das Bauteil besitzt eine Grundplatte, zwei aufrechte runde Stützohrstrukturen, eine H7-Wellenbohrung, einen umliegenden Lochkreis, Gewindebohrungen und lokale Freistichbereiche.
In der Lastkette von Fuß oder Sprunggelenk ist ein solches Teil nicht nur ein sichtbarer Halter. Die beiden Ohren definieren Wellenausrichtung, Schraubenbefestigung und Montagehaltung. OEMach behandelte das Teil daher als beziehungsgeführte Struktur statt als einfaches Fräsprofil.
Die frühe technische Prüfung konzentrierte sich auf die Bezugskette zwischen Wellenbohrung, Lochkreis, Grundplatte und beiden Stützohren. Wenn diese Merkmale aus unterschiedlichen Bezügen gefertigt werden, kann die Hauptwelle passen, während die umliegenden Schrauben nicht sauber greifen.
Projektüberblick
| Punkt | Falldetail |
|---|---|
| Anwendung | Fußstütze für humanoide Roboter und CNC-Präzisionsstrukturteil |
| Werkstoff und Oberfläche | 6061-T6 Aluminium mit schwarzer Eloxierung |
| Kritische Merkmale | Zwei runde Ohren, H7-Wellenbohrung, Lochkreis, Gewinde und Grundplattenebenheit |
| Hauptrisiken | Verschiebung der Bohrungsbeziehung, Ohrverzug, Grate, helle Kanten nach Eloxal und Transportschäden |
| Lieferfokus | Funktionsprüfung, Eloxaloptik, Bohrungsschutz und Formschaumverpackung |
Herausforderung 1: H7-Bohrung und Lochkreis zusammenführen
Eine H7-Wellenbohrung verlangt kontrollierten Durchmesser, Bohrungswand und Kantenqualität. Der umliegende Lochkreis muss demselben funktionalen Bezug folgen. Nutzen Hauptbohrung, Lochkreis und Grundplatte unterschiedliche Bezüge, kann das Teil Einzelmaße bestehen und dennoch Montagewiderstand erzeugen.
Auch die beiden aufrechten Ohren benötigen Positions- und Ausrichtkontrolle nach der Bearbeitung. Da die Ohrwände relativ dünn sind, können Schruppen und Fensterbearbeitung Spannung freisetzen. Ohne geeignete Unterstützung kann nach der Endbearbeitung der Bohrung eine kleine Verschiebung entstehen.
Darum wurde die Bohrungsstrategie mit Grundplatte und Seitenbezügen verknüpft und nicht als isolierte Bohrbearbeitung betrachtet.
Herausforderung 2: Schwarzes Eloxal zeigt Grate deutlich
Schwarzes Eloxal macht Kantenqualität leicht sichtbar. Grate an Bohrungsmündungen, helle Kanten, kleine Kratzer und Werkzeugspuren an Freistellen können nach der Oberfläche stärker auffallen.
Die Fußstütze enthält mehrere Innenbohrungen, Fenster und Grundplattenkanten. Das Entgraten musste gründlich sein, durfte aber keine Funktionskontaktflächen um die Bohrungen entfernen oder Bohrungsmündungen verändern.
OEMach nahm Fasenplanung, Freistichreinigung, Bohrungsreinigung und Prüfung vor dem Eloxieren in die Prozessroute auf, statt Kanten erst am Ende zu korrigieren.
Prozessroute: Grundplatte stabilisieren, Bohrung zuletzt schlichten
Für diese Doppelohren-Fußstütze legte OEMach zuerst Grund- und Seitenbezüge fest, entfernte danach Material im Schruppen und erhielt genügend Stabilität für das Schlichten. Weiche Backen, Stützblöcke oder Prozessaufmaß können bei Bedarf Ohrverzug reduzieren.
Die Hauptbohrung wurde mit Fokus auf Werkzeugrundlauf, Vorschubrhythmus und Bohrungswand fertigbearbeitet. Die kleinen Löcher des Lochkreises blieben möglichst in derselben Positionierlage, damit ihre Beziehung zur Hauptbohrung stabil blieb.
Vor dem schwarzen Eloxieren wurden Bohrungsmündungen, Grundflächen und Innenräume geprüft. Nach dem Eloxieren wurden Hauptbohrung, Lochkreis, Gewinde und Sichtfläche erneut kontrolliert.
Prüfung, Terminplanung und Verpackung

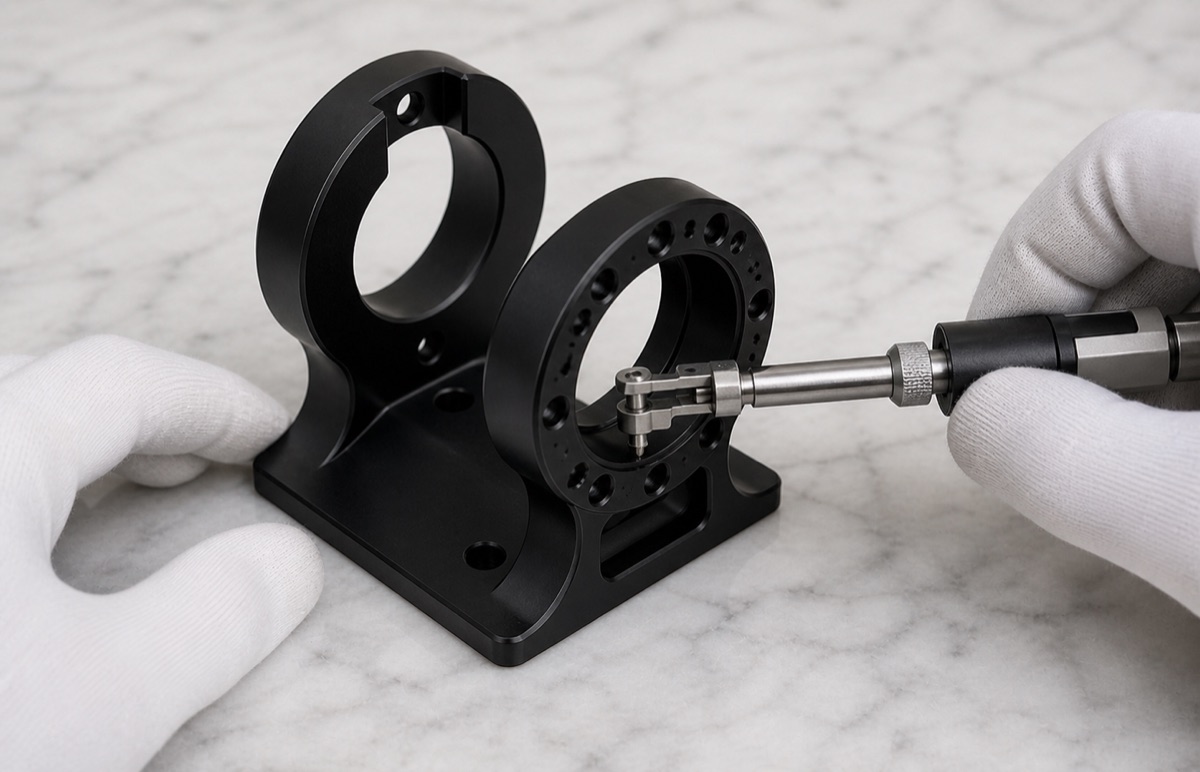

Die Erstmusterprüfung sollte H7-Bohrung, Lochkreisposition, Beziehung zwischen den beiden Ohren, Grundplattenebenheit, Gewindeprüfung, Fasen und schwarz eloxierte Optik abdecken. Bei diesem Teil zeigen Merkmalsbeziehungen das Montagerisiko besser als ein isoliertes Maß.
Bei ähnlichen schwarz eloxierten 6061-T6 Prototypen kann ein Musterfenster häufig um 6-9 Arbeitstage bewertet werden; Kleinserienplanung kann je nach Menge, Prüfanteil und Oberflächenplan etwa 9-14 Arbeitstage benötigen. Vollprüfung oder Sonderlehren sollten separat eingeplant werden.

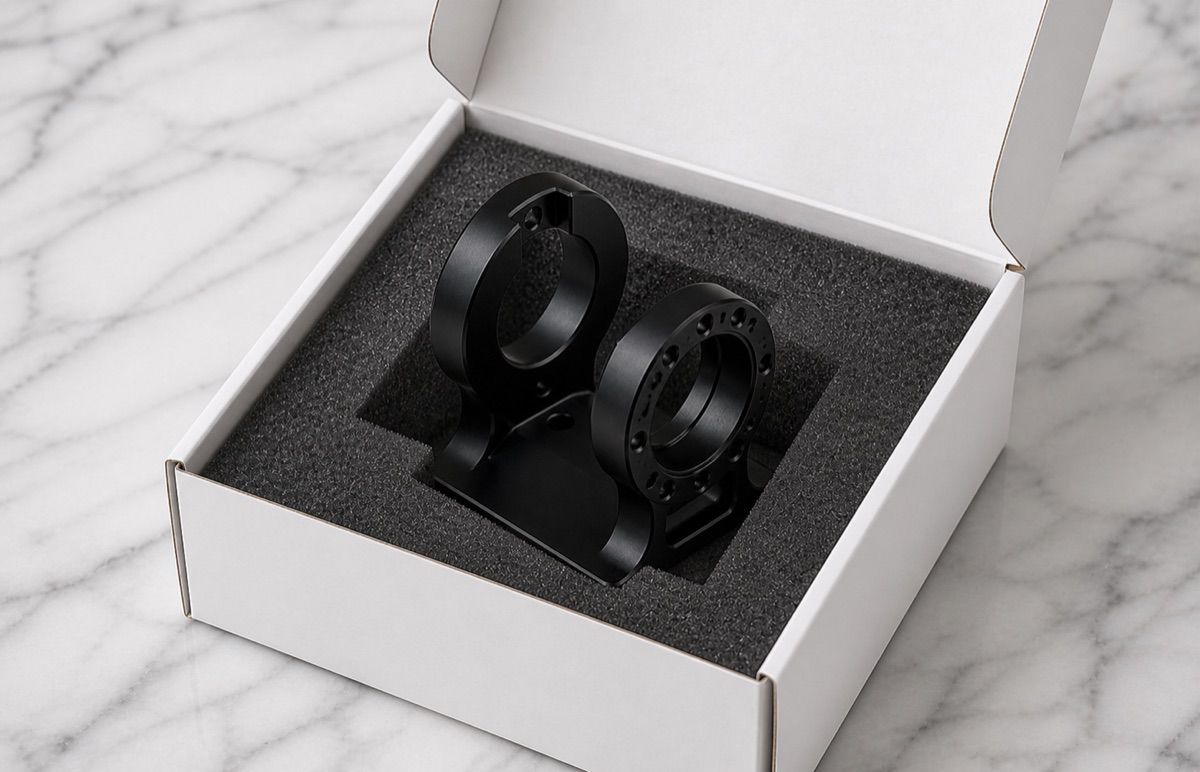

Verpackung ist Teil der technischen Lieferung. Die beiden Ohren sollten weder miteinander noch mit anderen Teilen kollidieren. Formschaum hält die Grundplatte, schützt Bohrungen und bewahrt die eloxierten Sichtflächen.
FAQ
Warum braucht eine Roboter-Fußstütze Kontrolle der Bohrungsbeziehung?
Wellenbohrung, Lochkreis und Stützohren definieren Ausrichtung und Schraubenmontage des Fußmoduls. Eine gute Einzelbohrung garantiert noch keine stabile Montage.
Warum H7-Bohrungen nach dem Eloxieren erneut prüfen?
Oberflächenbehandlung und Handling können die Bohrungsmündung beeinflussen. Nachprüfung senkt das Risiko von Montage-Nacharbeit.
Sollte Muster und Kleinserie gleichzeitig starten?
Bei Doppelohren-Strukturen ist es sicherer, das Erstteil zu bestätigen, bevor eine Kleinserie gestartet wird, besonders bei kritischen Bohrungsbeziehungen.
Was muss die Verpackung schützen?
Wellenbohrungen, Bohrungsmündungen, Grundplatte und schwarz eloxierte Sichtflächen sollten getrennt und gegen Reibung oder Stoß gepolstert werden.
Zusammenfassung
Diese 6061-T6 schwarz eloxierte Fußstütze für humanoide Roboter zeigt, warum Doppelohren-Strukturen Bezugsplanung, Kontrolle der Bohrungsbeziehung, sorgfältige Entgratung und Schutzverpackung benötigen. Der Wert liegt nicht nur in der Form, sondern in wiederholbaren Bohrungen, Lochkreis, Ohren und Grundplatte für die Montage.
