Caso de mecanizado de un soporte de pie humanoide 6061-T6 anodizado negro con doble oreja circular, agujero H7, control de patrón de agujeros y entrega protegida.

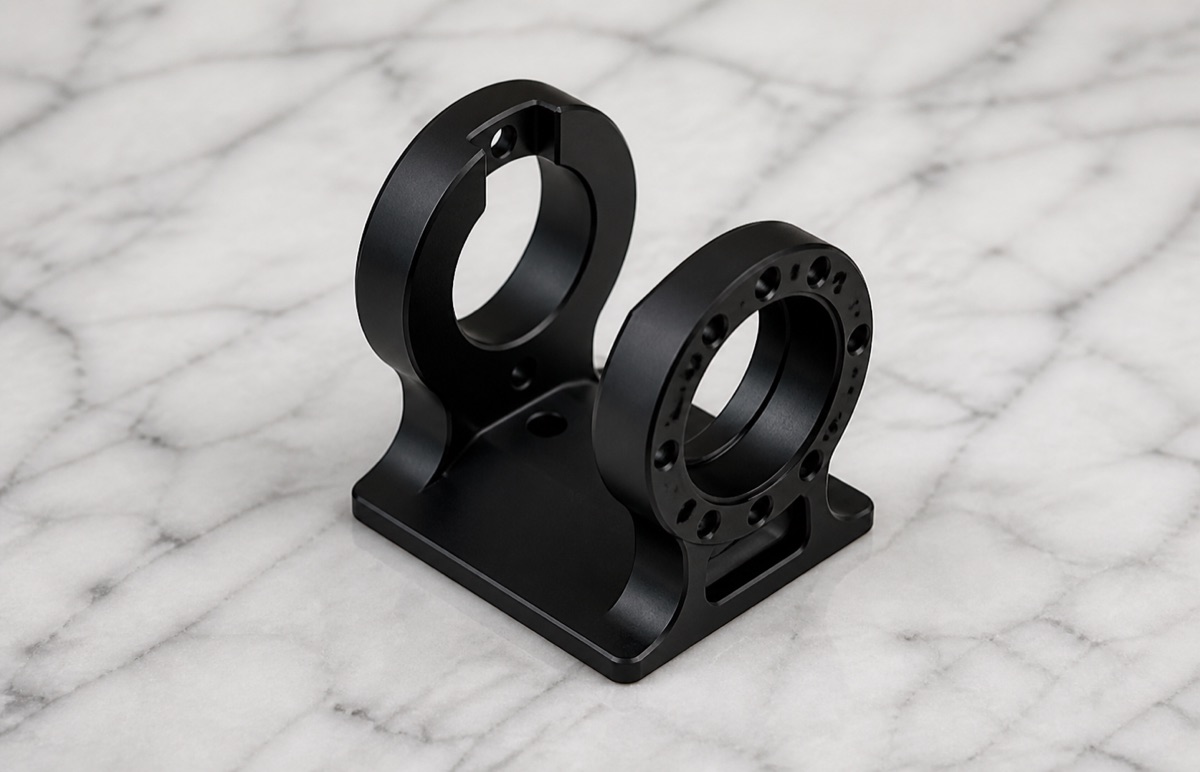

Este caso cubre un soporte de pie para robot humanoide fabricado en aluminio 6061-T6 y entregado con anodizado negro. La pieza incluye una placa base, dos orejas circulares verticales, un agujero de eje nivel H7, un patron de agujeros alrededor, roscas y zonas locales de alivio.
En la cadena de carga del pie o tobillo, esta pieza no es solo un soporte visible. Las dos orejas ayudan a definir alineacion del eje, fijacion por tornillos y postura final de montaje. OEMach la trato como una estructura controlada por relaciones, no como un perfil fresado simple.
La revision inicial se centro en la cadena de datums entre agujero de eje, anillo de agujeros, placa base y ambas orejas. Si estas funciones se mecanizan desde referencias distintas, el eje principal puede entrar pero los tornillos alrededor pueden no bloquear suavemente.
Resumen del proyecto
| Elemento | Detalle del caso |
|---|---|
| Aplicacion | Soporte de pie de robot humanoide y estructura CNC de precision |
| Material y acabado | Aluminio 6061-T6 con anodizado negro |
| Funciones criticas | Doble oreja circular, agujero H7, patron de agujeros, roscas y planitud de base |
| Riesgos principales | Deriva de relacion entre agujeros, deformacion de orejas, rebabas, bordes brillantes tras anodizado y dano en transporte |
| Foco de entrega | Inspeccion funcional, control visual del anodizado, proteccion de agujeros y embalaje en espuma |
Reto 1: el agujero H7 y el patrón no se miran por separado
Un agujero H7 necesita diametro, pared y borde controlados. El patron de agujeros alrededor tambien debe seguir la misma referencia funcional. Si el agujero principal, el anillo y la base usan datums distintos, la pieza puede pasar medidas individuales y aun asi resistirse al montaje.
Las dos orejas verticales tambien requieren control de posicion y alineacion despues del mecanizado. Como sus paredes son relativamente finas, el desbaste y las ventanas pueden liberar tensiones. Sin apoyo adecuado, puede aparecer un pequeno desplazamiento despues de acabar el agujero.
Por eso la estrategia del agujero se vinculo con la base y las referencias laterales, en lugar de tratarlo como una operacion aislada.
Reto 2: el anodizado negro muestra las rebabas
El anodizado negro hace que la calidad de borde sea facil de evaluar. Rebabas en boca de agujero, lineas brillantes, rayas pequenas y marcas de herramienta en zonas de alivio pueden verse mas despues del acabado.
El soporte tiene varios agujeros internos, ventanas y bordes de placa. El desbarbado tenia que ser completo, pero sin retirar superficie funcional alrededor de los agujeros ni deformar las bocas.
OEMach incluyo chaflanes, limpieza de alivios, limpieza interna e inspeccion antes del anodizado dentro de la ruta de proceso, no como correccion final.
Ruta de proceso: base estable, agujero al final
Para este soporte de doble oreja, OEMach establecio primero la base y las referencias laterales, despues realizo desbaste manteniendo suficiente estabilidad para el acabado. Mordazas blandas, bloques de apoyo o material de proceso pueden ayudar a reducir deformacion de orejas.
El agujero principal se acabo cuidando salto de herramienta, ritmo de avance y estado de pared. Los agujeros pequenos del patron se mantuvieron lo mas cerca posible del mismo estado de posicionamiento para conservar relacion con el agujero principal.
Antes del anodizado negro se revisaron bocas de agujero, superficies de base y cavidades. Despues del anodizado se comprobaron de nuevo agujero principal, patron, roscas y acabado visible.
Inspección, plazo y embalaje

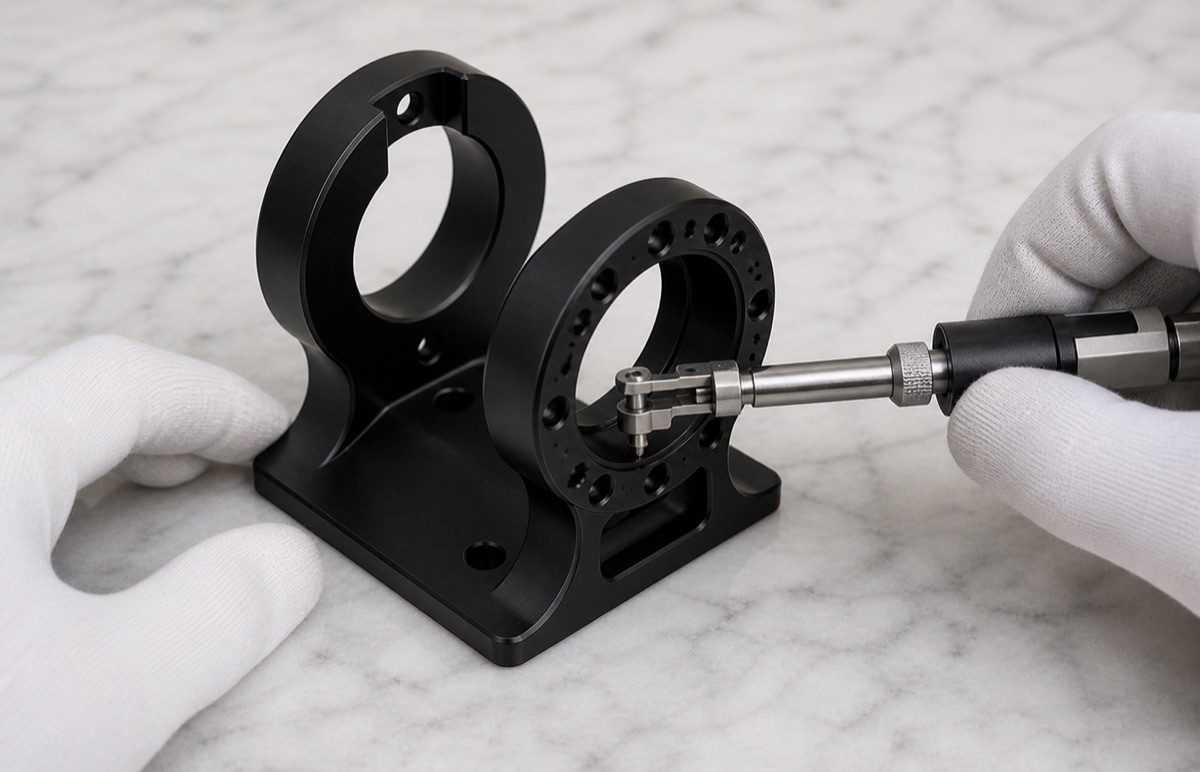

La primera pieza debe cubrir agujero H7, posicion del patron, relacion entre orejas, planitud de base, roscas pasa/no pasa, chaflanes y aspecto anodizado. En esta pieza, la relacion entre funciones revela mejor el riesgo de montaje que una medida aislada.
En prototipos similares 6061-T6 anodizados negros, el plazo de muestra suele evaluarse alrededor de 6-9 dias laborables, y el lote pequeno alrededor de 9-14 dias laborables segun cantidad, proporcion de inspeccion y agenda de acabado. Inspeccion completa o calibres dedicados deben planificarse aparte.

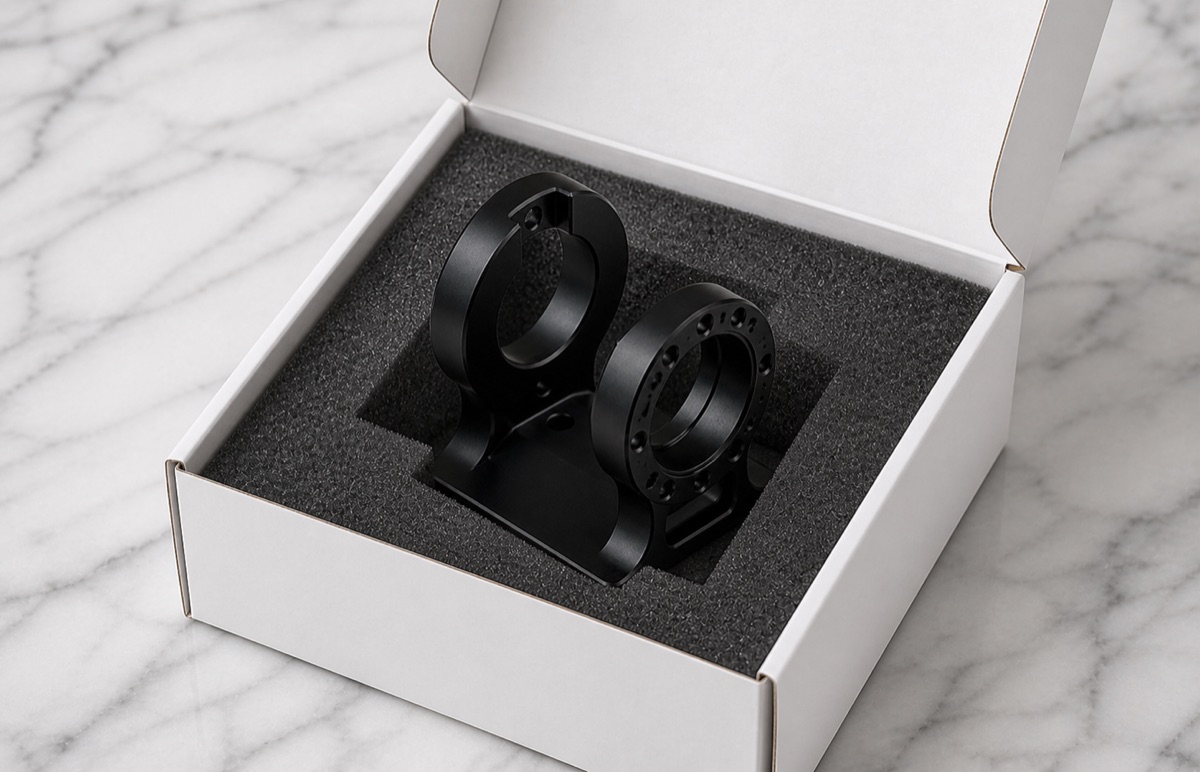

El embalaje forma parte de la entrega tecnica. Las dos orejas no deben golpearse entre si ni con otras piezas. La espuma conformada inmoviliza la base, protege los agujeros y conserva las superficies anodizadas.
FAQ
Por que controlar la relacion de agujeros en un soporte de pie?
El agujero de eje, el patron y las orejas definen alineacion del modulo de pie y fijacion por tornillos. Un agujero correcto no garantiza montaje estable.
Por que inspeccionar agujeros H7 despues del anodizado?
El tratamiento superficial y la manipulacion pueden afectar la boca del agujero. La inspeccion posterior reduce riesgo de retrabajo en montaje.
Conviene lanzar prototipo y lote pequeno juntos?
En estructuras de doble oreja es mas seguro confirmar primera pieza antes de escalar, sobre todo si la relacion de agujeros es critica.
Que debe proteger el embalaje?
Agujeros de eje, bocas, placa base y superficies visibles anodizadas deben separarse y amortiguarse contra roce o impacto.
Resumen
Este caso de soporte de pie 6061-T6 anodizado negro muestra por que una estructura de doble oreja necesita datums claros, control de relacion de agujeros, desbarbado cuidadoso y embalaje protector. El valor no es solo fresar la forma, sino hacer repetibles agujero, patron, orejas y base para el montaje.
