Fallstudie zur Bearbeitung eines schwarz eloxierten 6061-T6 Oberschenkelhalters mit Bogenauflage, Langbasis, Montageblöcken und Lochgruppen.
Ein Oberschenkelhalter fuer humanoide Roboter ist ein tragendes Bauteil, sollte aber nicht wie ein normaler Halter behandelt werden. Bogenauflage, lange Basis, Endmontagebloecke und mehrere Gewindelochgruppen muessen zusammenarbeiten, damit Aktuator oder benachbartes zylindrisches Gehaeuse wiederholbar anliegen und verschraubt werden.

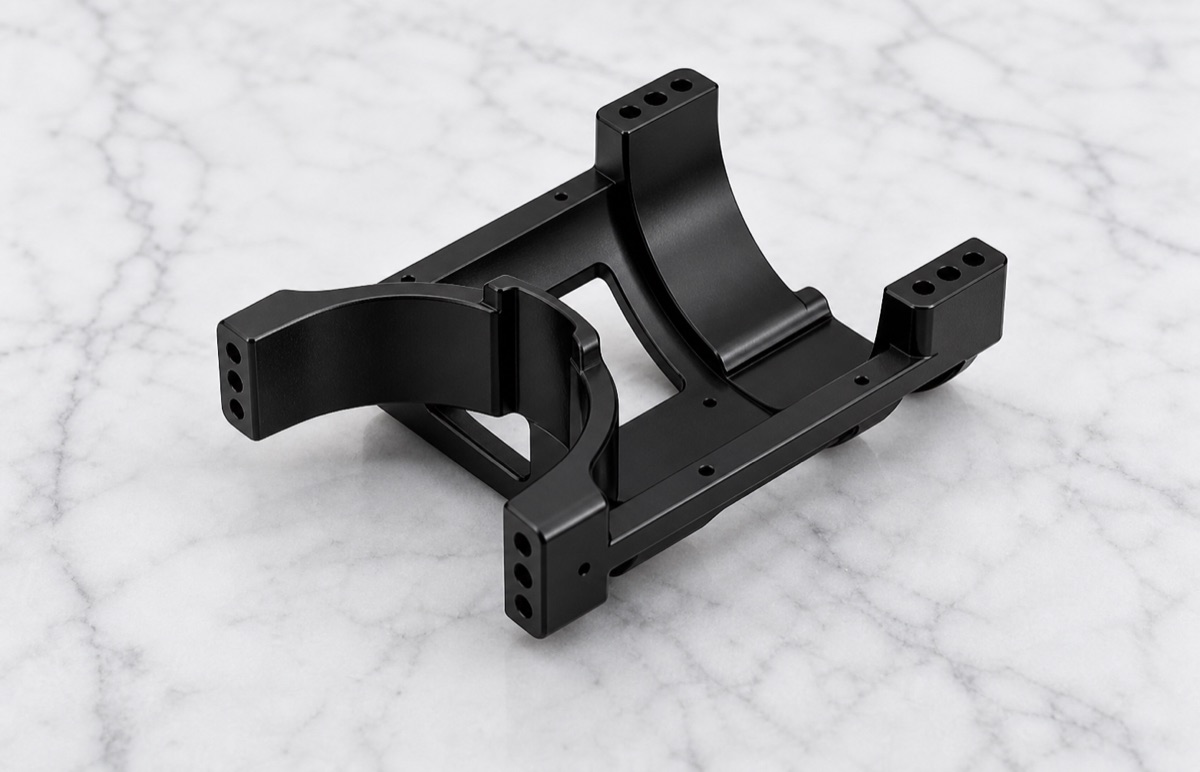

Diese Fallstudie behandelt einen Oberschenkelhalter aus 6061-T6 Aluminium mit schwarzem Eloxal. Die Struktur besitzt eine grosse halbkreisfoermige Auflage, lange Basis, Endmontagebloecke, lokale Fenster und M3/M4-Gewindebohrungen. OEMach plante die Arbeit um die Beziehung zwischen Bogenauflage und Lochgruppen.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Teiletyp | Unterer Oberschenkelhalter fuer die Struktur eines humanoiden Roboters |
| Werkstoff | 6061-T6 Aluminium |
| Struktur | Grosse Bogenauflage, lange Basis, Montagebloecke, Fenster, Rippen und M3/M4-Lochgruppen |
| Oberflaeche | Schwarzes Eloxal mit Entgratung vor dem Finish und Nachpruefung danach |
| Prozessfokus | Bogenprofil, Basisebenheit, Lochgruppen in den Bloecken, duenne Rippen, Fensterkanten und Eloxalvorbereitung |
| Prueffokus | Bogenprofil, Lochgruppenposition, Gewinde-Gut/Schlecht, Seitenrechtwinkligkeit, Fensterkanten, schwarze Optik und partikelfreie Bohrungen |
Warum die Bogenauflage wichtig ist
Die Bogenauflage bestimmt, wie ein benachbartes zylindrisches Teil, Gelenkgehaeuse oder Aktuator am Halter anliegt. Ist das Bogenprofil instabil, kann die Montage zwar beginnen, aber die Kontaktlast konzentriert sich lokal und die Lochgruppen werden ungleichmaessig verschraubt.
Die Endmontagebloecke bilden die Befestigungsreferenz. Durchgangs- und Gewindebohrungen muessen Teilung, Fase, Rechtwinkligkeit und Gewindequalitaet stabil halten. Bei einem schwarz eloxierten Teil beeinflussen Bohrungsgrate und Spannspuren auch den ersten Eindruck beim Kunden.
Die lange Basis verbindet die ganze Struktur. Wird beim Schruppen ohne ausreichende Unterstuetzung Material entfernt, koennen Basis, Bogen und Lochgruppen relativ zueinander wandern, auch wenn einzelne Merkmale akzeptabel erscheinen.
Bearbeitungsherausforderungen
Die erste Herausforderung ist der grosse Bogen. Werkzeugbahn-Uebergaenge, lokales Rattern und ungleichmaessige Rauheit werden nach schwarzem Eloxal sichtbarer. Der Bogen braucht daher eine stabile Schlichtstrategie und Pruefung vor der Oberflaechenbehandlung.
Die zweite Herausforderung ist die lange Basis mit Fenstern und duennen Rippen. Lokale Unterstuetzung muss geplant werden, damit das Schruppen keinen Verzug erzeugt, der spaeter die Bogen-Loch-Beziehung veraendert.
Die dritte Herausforderung ist die Lochgruppensteuerung. Die Endbloecke enthalten konzentrierte Durchgangs- und Gewindebohrungen; Bohrungsmass, Gewinde, Fase, Abstand und Seitenrechtwinkligkeit muessen zusammen geprueft werden.
Fertigungslösung von OEMach
OEMach legte Bogenauflage, lange Basis und Endmontagebloecke in einen gemeinsamen Bezugsplan. Beim Schruppen wurde der Hauptteil des Materials entfernt, waehrend auf kritischer Auflage und Lochgruppen Schlichtaufmass blieb, damit spaetere Operationen fertige Merkmale nicht stoeren.
Beim Schlichten wurden Bogenflaeche und Endblock-Lochgruppen als eine Beziehung kontrolliert. Bei Fenstern und duennen Rippen wurden Werkzeugwegrichtung und Schnittlast so gesteuert, dass sichtbares Rattern und Kantenschaeden reduziert wurden.
Vor dem schwarzen Eloxal wurden umlaufende Entgratung und Reinigung abgeschlossen. Nach dem Eloxal pruefte OEMach Bohrungsmaeuler, Bogenflaeche, Montagebloecke und Sichtflaechen erneut auf Montage- und Optikbereitschaft.
Prüfung und Lieferung

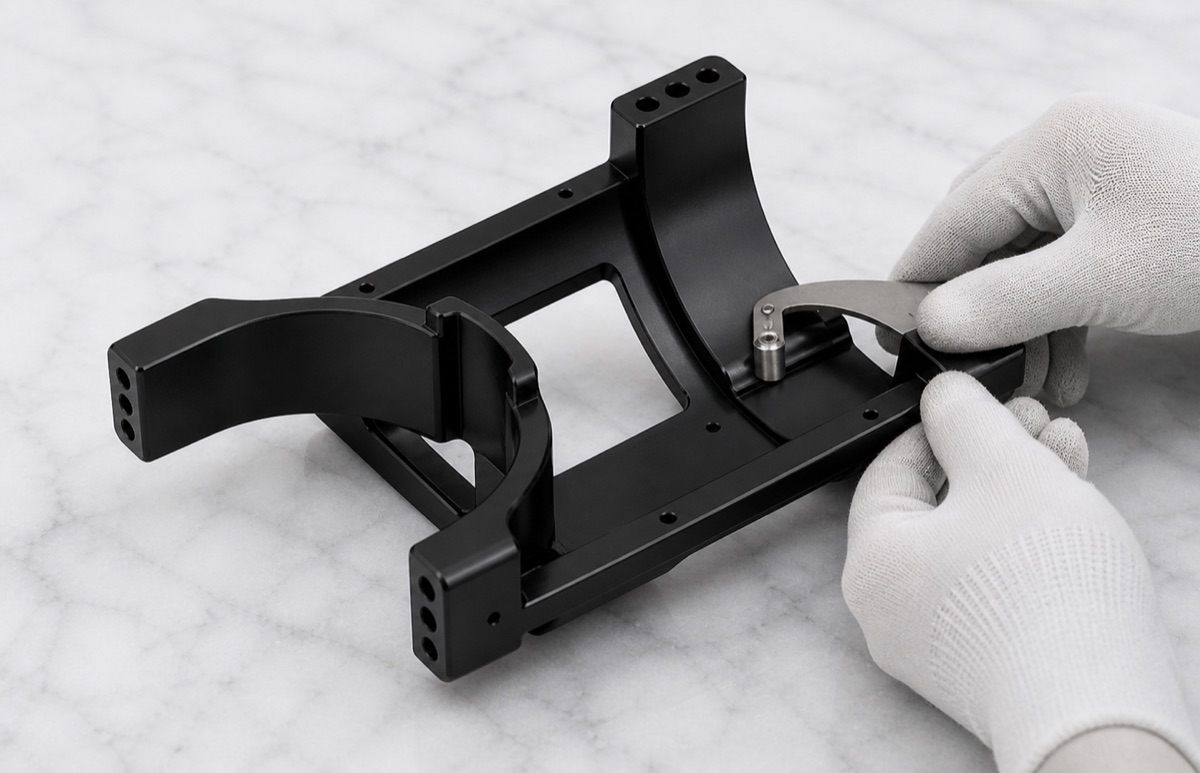

Die Erstmusterpruefung sollte Bogenprofil, Basisebene, Endlochgruppen, M3/M4-Gewinde-Gut/Schlecht, Fensterkanten, Seitenrechtwinkligkeit und schwarze Eloxaloptik abdecken. Die Beziehung zwischen Bogen und Lochgruppen ist entscheidend fuer wiederholbare Montage.
In der Prozesspruefung sollte Werkzeugverschleiss beobachtet werden, weil er Bohrungsmass, Gewindequalitaet und Bogenfinish veraendern kann. Nach dem Eloxieren ist Nachpruefung wichtig, weil Schicht, Reinigungsreste und Handhabung Bohrungsmaeuler beeinflussen koennen.

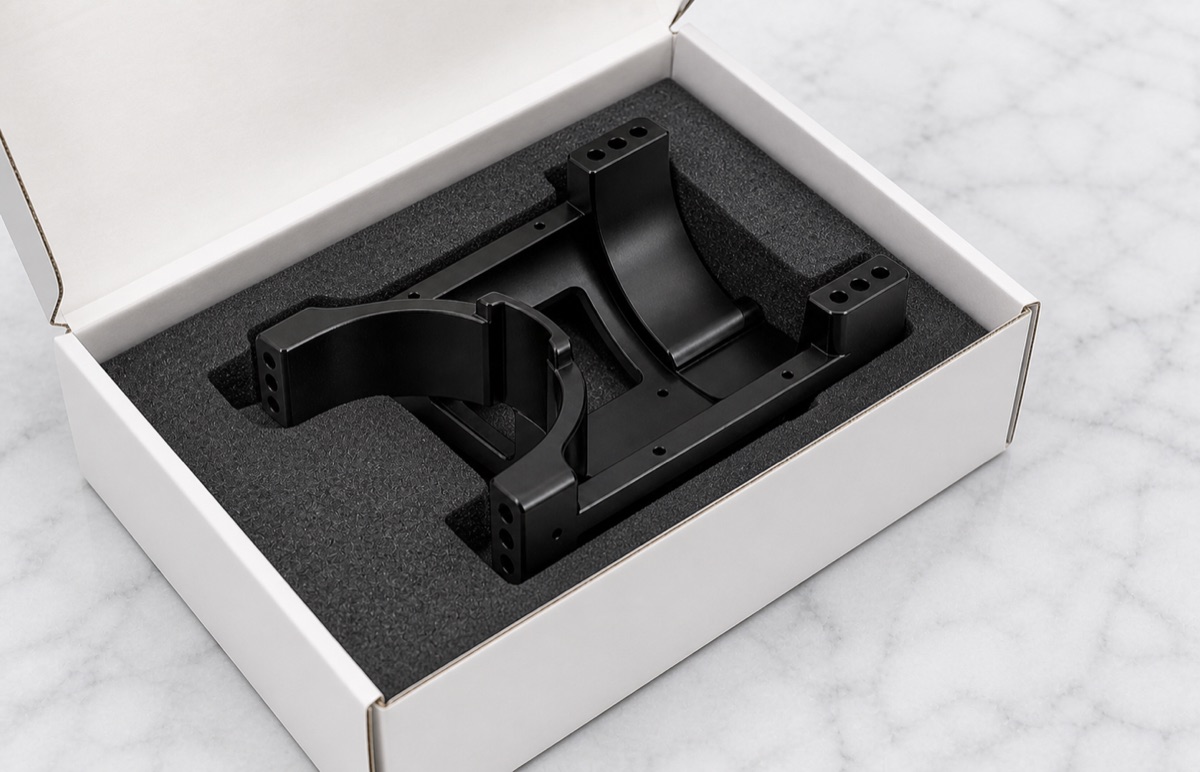

Fuer die Lieferung sollte der Halter in dickem Formschaum isoliert werden. Bogenauflage und Bohrungsmaeuler brauchen besonderen Schutz, weil Kratzer oder Kantenschaeden nach Eloxal schwerer zu beheben sind als Kontakt beim Versand zu vermeiden.
FAQ
Warum ist die Bogenauflage kritisch?
Sie steuert den Kontakt zum benachbarten Zylinderteil oder Gelenkgehaeuse. Bogenfehler koennen ungleichmaessige Schraublast und schlechte Wiederholbarkeit erzeugen.
Verdeckt schwarzes Eloxal Bearbeitungsspuren?
Nein. Schwarzes Eloxal kann Grate, Kratzer und lokales Rattern sichtbarer machen. Entgratung und Sichtpruefung vor dem Finish sind wichtig.
Was sollte beim Prototyp geprueft werden?
Mindestens Bogenprofil, Lochgruppen, M3/M4-Gewinde, Seitenrechtwinkligkeit, Fensterkanten und schwarze Oberflaeche.
Warum Formschaum-Verpackung?
Der Schaum begrenzt Bewegung und schuetzt Bogenauflage, Bohrungsmaeuler und schwarze Sichtflaechen vor Reibung oder Stoss.
