Caso de mecanizado de un soporte de muslo 6061-T6 anodizado negro con superficie de apoyo en arco, base larga, bloques de montaje y control de agujeros.
Un soporte de muslo para robot humanoide es una pieza de apoyo, pero no debe tratarse como un soporte comun. Su superficie en arco, base larga, bloques de montaje y varios grupos roscados deben trabajar juntos para que el actuador o carcasa cilindrica se apoye y se bloquee de forma repetible.

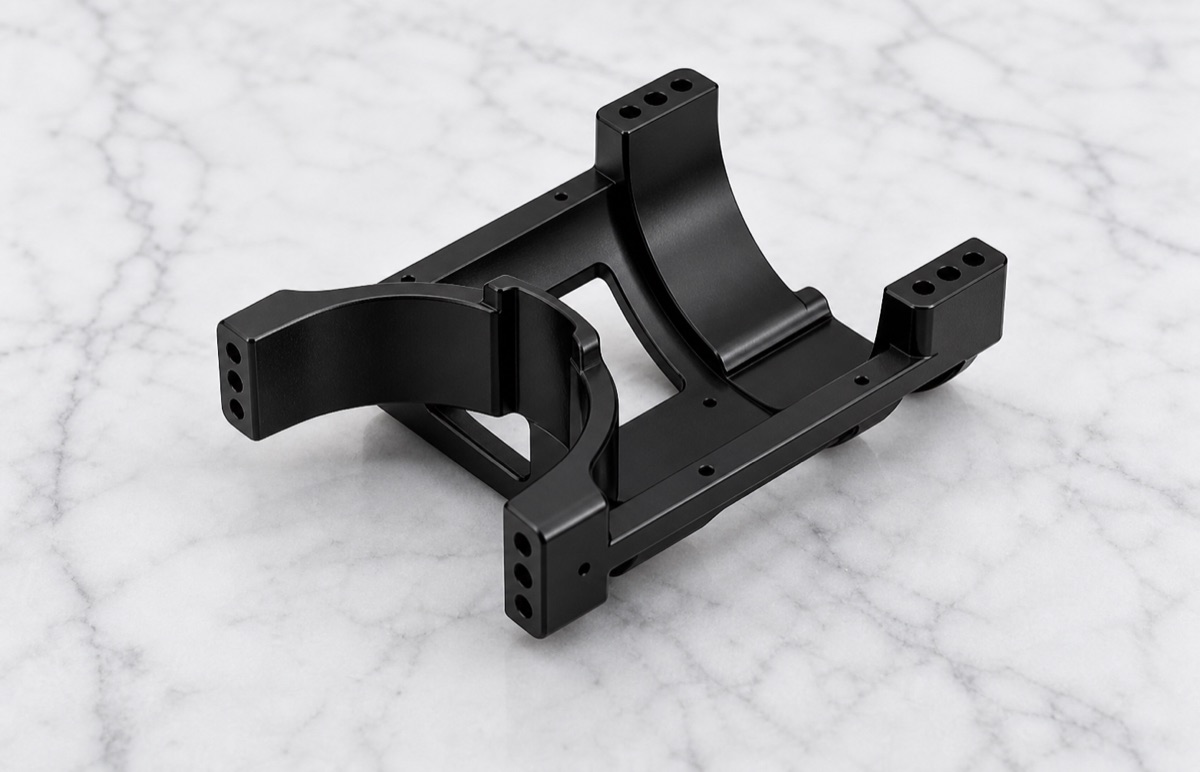

Este caso cubre un soporte de muslo en aluminio 6061-T6 con anodizado negro. La estructura incluye una gran superficie semicircular, base larga, bloques de montaje en los extremos, ventanas locales y agujeros roscados M3/M4. OEMach planifico el trabajo alrededor de la relacion entre el arco y los grupos de agujeros.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Tipo de pieza | Soporte de muslo de extremidad inferior para estructura de robot humanoide |
| Material | Aluminio 6061-T6 |
| Estructura | Gran apoyo en arco, base larga, bloques de montaje, ventanas, nervios y grupos M3/M4 |
| Acabado | Anodizado negro, con desbarbado previo y reinspeccion posterior |
| Foco de proceso | Perfil del arco, planitud de base, agujeros en bloques, nervios finos, bordes de ventanas y preparacion para anodizado |
| Foco de inspeccion | Perfil de arco, posicion de agujeros, rosca pasa/no pasa, perpendicularidad lateral, bordes, apariencia negra y agujeros limpios |
Por qué importa la superficie en arco
La superficie en arco define como contacta una pieza cilindrica vecina, carcasa de articulacion o actuador. Si el perfil no es estable, el montaje puede iniciar, pero la carga se concentra y los agujeros se bloquean de forma desigual.
Los bloques de montaje proporcionan la referencia de fijacion. Agujeros pasantes y roscados deben mantener paso, chaflanes, perpendicularidad y calidad de rosca. En una pieza anodizada negra, rebabas y marcas de sujecion tambien afectan la primera inspeccion del cliente.
La base larga une toda la estructura. Si el desbaste retira material sin apoyo suficiente, base, arco y agujeros pueden desplazarse entre si aunque cada caracteristica parezca aceptable.
Retos de mecanizado
El primer reto es el arco grande. Marcas de empalme, vibracion local y rugosidad irregular pueden verse mas despues del anodizado negro. Por eso el arco debe acabarse con una estrategia estable y revisarse antes del tratamiento.
El segundo reto es la base larga con ventanas y nervios finos. El apoyo local debe planearse para que el desbaste no introduzca deformacion que afecte la relacion arco-agujeros.
El tercer reto es el control de grupos de agujeros. Los bloques concentran agujeros pasantes y roscados, por lo que diametro, rosca, chaflan, distancia y perpendicularidad lateral deben revisarse juntos.
Solución de fabricación de OEMach
OEMach integro superficie en arco, base larga y bloques de montaje en un mismo plan de datums. El desbaste retiro la mayor parte del material dejando sobrematerial en el arco y grupos criticos, para que operaciones posteriores no afectaran zonas ya terminadas.
En acabado, el arco y los grupos de agujeros se controlaron como una relacion. En ventanas y nervios finos, direccion de trayectoria y carga de corte se gestionaron para reducir vibracion visible y dano de bordes.
Antes del anodizado negro se completo desbarbado y limpieza. Despues del anodizado, OEMach reviso bocas de agujero, arco, bloques y caras visibles para confirmar aspecto y disponibilidad de montaje.
Inspección y entrega

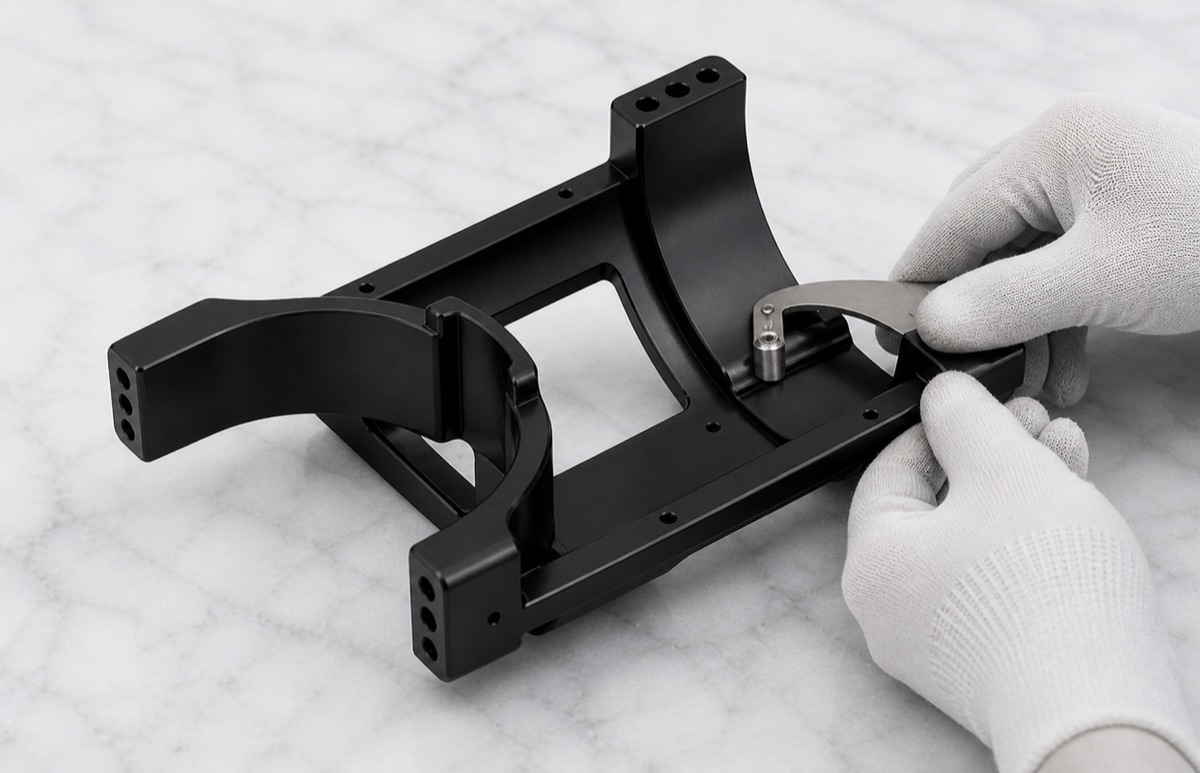

La primera pieza debe cubrir perfil de arco, plano de base, posicion de agujeros, roscas M3/M4 pasa/no pasa, bordes de ventanas, perpendicularidad lateral y apariencia anodizada negra. La relacion entre arco y grupos de agujeros es clave para montaje repetible.
Durante el proceso debe observarse desgaste de herramienta, porque puede cambiar diametros, calidad de rosca y acabado del arco. La reinspeccion posterior al anodizado importa porque pelicula, residuos y manejo pueden afectar las bocas.

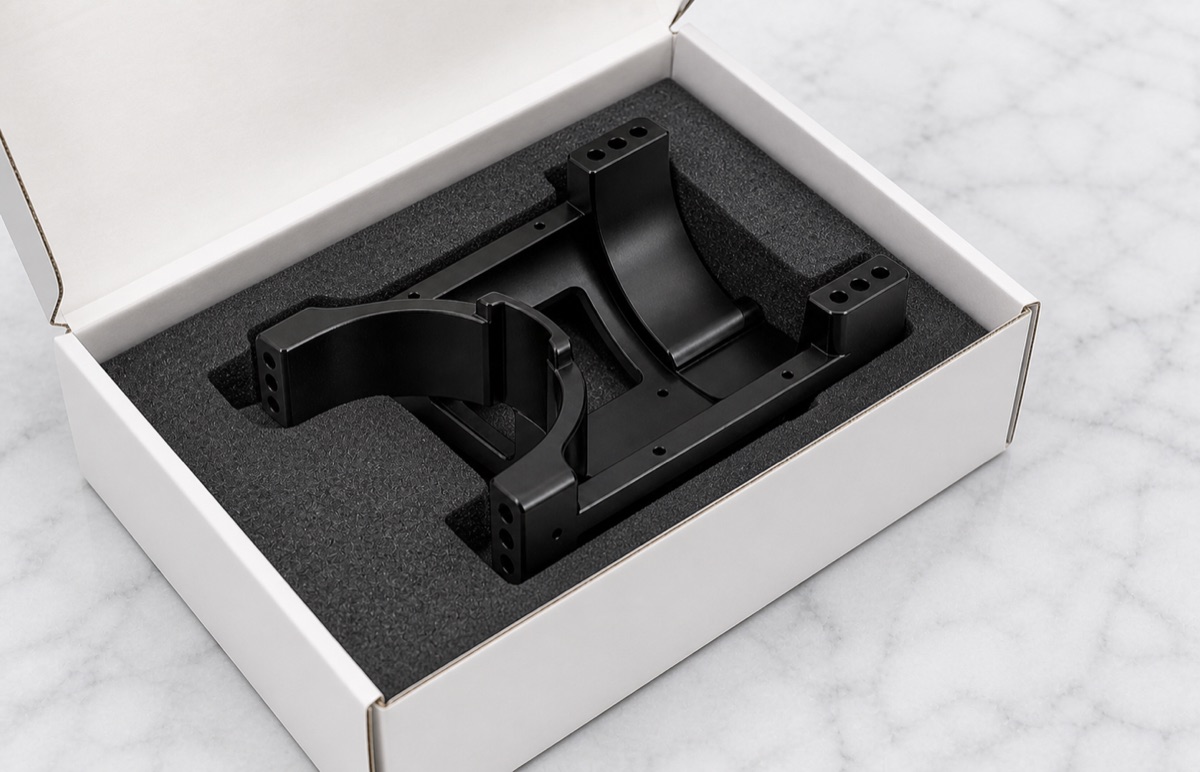

Para entrega, el soporte debe ir aislado en espuma conformada gruesa. La superficie en arco y las bocas de agujero requieren proteccion especial, porque las marcas despues del anodizado son mas costosas de recuperar que prevenir el contacto.
FAQ
Por qué es crítica la superficie en arco?
Controla el contacto con la pieza cilindrica o carcasa vecina. Un error de arco puede crear carga desigual y peor repetibilidad.
El anodizado negro oculta marcas?
No. Puede hacer mas visibles rebabas, rayas y vibracion local, por eso son importantes desbarbado y revision previa.
Qué inspeccionar en prototipo?
Como minimo, perfil de arco, grupos de agujeros, roscas M3/M4, perpendicularidad lateral, bordes de ventanas y apariencia negra.
Por qué usar espuma conformada?
La espuma limita movimiento y protege arco, bocas de agujero y superficies negras visibles frente a roce o impacto.
