Fallstudie zur Bearbeitung eines langen TC4-Titan-Sprunggelenklenkers mit Politur, Lagerbohrungen für Warmeinbau, Mittenabstand und Schutzverpackung.
Ein langer Sprunggelenklenker fuer humanoide Roboter wirkt von aussen einfach, ist aber ein Teil der Bewegungskette. Er verbindet Gelenkelemente, uebertraegt Schwenklast und traegt Lager an beiden Enden. Die eigentliche Herausforderung liegt in stabilem Titanprozess, Lagerbohrungen fuer Warmeinbau und langer Mittenabstandsbeziehung.

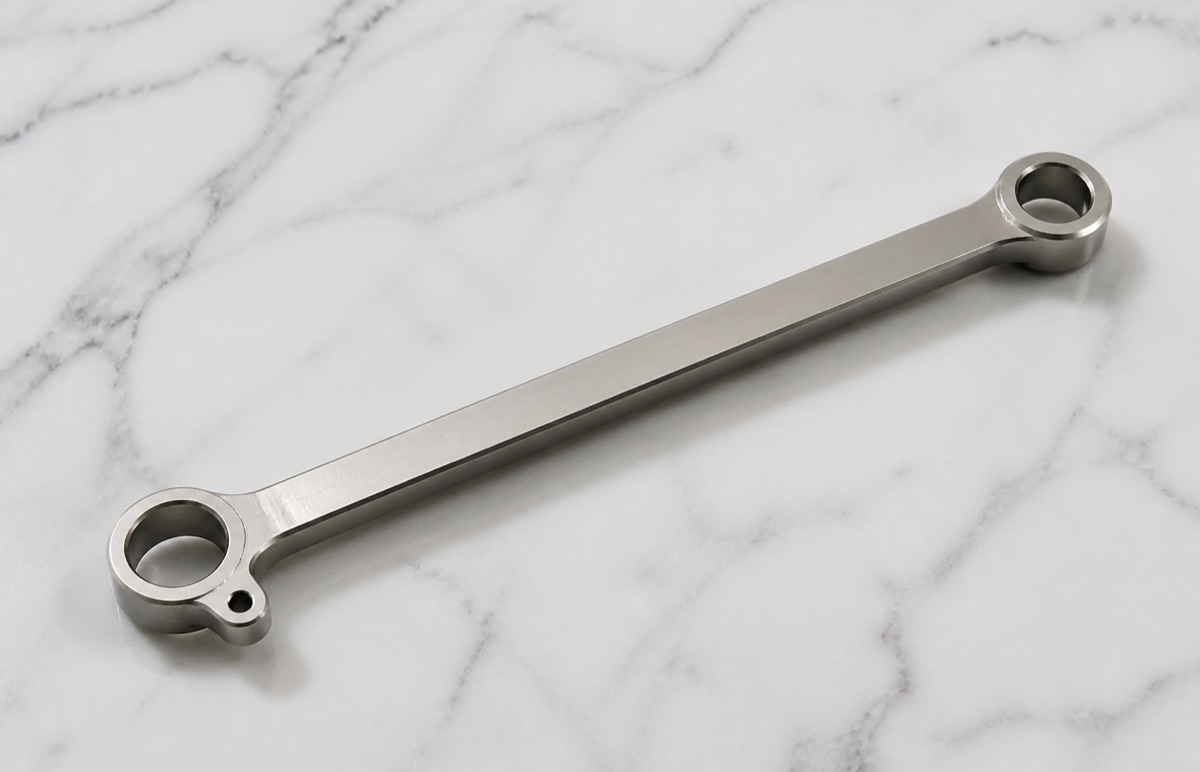

Diese Fallstudie behandelt einen TC4-Titan-Sprunggelenklenker mit schlankem Koerper, runden Lagerbereichen an beiden Enden, kleiner Bohrung nahe einem Ende und polierter Auslieferungsoberflaeche. OEMach betrachtete das Teil als schlanken Titanlenker mit Lagerpassfunktion, nicht als einfache Fraeskontur.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Teiletyp | Langer Sprunggelenklenker fuer ein humanoides Robotergelenk |
| Werkstoff | TC4-Titanlegierung |
| Struktur | Schlanker Stabkoerper, Lagerbohrungen an beiden Enden, lokale kleine Bohrung, Endringe und polierte Flaechen |
| Oberflaeche | Polierte Metalloberflaeche mit Schutz der Bohrungsmaeuler und Kontaktbereiche beim Finish |
| Prozessfokus | Titan-Schnittstabilitaet, Lagerbohrungen fuer Warmeinbau, Mittenabstand, Verzug schlanker Teile und Gratkontrolle |
| Prueffokus | Bohrungsmass, Rundheit, Bohrungswand, Fase, Mittenabstand, Geradheit und polierte Optik |
Warum TC4-Titan die Bearbeitungslogik verändert
TC4-Titan leitet Waerme schlecht und belastet das Werkzeug staerker als viele Aluminiumteile. Die Waerme bleibt nahe Werkzeug und Bohrungswand, deshalb beeinflussen Werkzeugverschleiss, Schnittdaten und Kuehlung die Bohrungsqualitaet direkt.
Bei einer Lagerbohrung fuer Warmeinbau reicht der Durchmesser allein nicht aus. Rundheit, Wandrauheit, Fasenmass und fehlende Mikrograte bestimmen mit, ob das Lager sauber sitzt, ohne zu verkanten oder die Bohrungsmuendung zu beschaedigen.
Der schlanke Koerper bringt ein weiteres Risiko. Nach dem Schruppen kann sich der lange Lenker leicht bewegen. Wenn die Beziehung zwischen den beiden Bohrungen driftet, koennen Einzelbohrungen gut messen, waehrend der ganze Lenker nicht mehr zur Sprunggelenkgeometrie passt.
Bearbeitungsherausforderungen
Die erste Herausforderung sind Waerme und Werkzeugverschleiss in TC4. Eine stabile stufenweise Bohrungsbearbeitung ist noetig, damit die Bohrungswand keine Waermeschaeden, Ausbrueche oder Konizitaet durch verschlissenes Werkzeug zeigt.
Die zweite Herausforderung ist der lange Mittenabstand. Die beiden Lagerbohrungen definieren die Achsbeziehung, daher muss die Bezugsplanung diesen Abstand ueber Schruppen, Vorschlichten, Schlichten und Pruefung schuetzen.
Die dritte Herausforderung ist das Polieren. Polieren veraendert die Oberflaeche und kann gut kontrollierte Bohrungsmaeuler beschaedigen, wenn sie nicht geschuetzt sind. Kritische Bohrungen und Innenwaende sollten deshalb vor und nach dem Finish geprueft werden.
Fertigungslösung von OEMach
OEMach plante zuerst die Beziehung zwischen beiden Lagerbohrungen und der Lenker-Mittellinie. Beim Schruppen blieb ausgewogenes Aufmass stehen, um Biegung durch einmaligen starken Abtrag zu reduzieren. Nach dem Vorschlichten helfen Entlastungs- oder Nachmessschritte, Spannungsbewegung vor dem Finish zu erkennen.
Die Lagerbohrungen wurden mit stabilem Werkzeugweg und kontrollierter Fasenstrategie gefertigt. Die Fase sollte die Montage unterstuetzen, ohne die wirksame Presssitzflaeche zu stark zu reduzieren. Die kleine Bohrung am Endring blieb in derselben Bezugslogik, um Positionsfehler zu begrenzen.
Vor dem Polieren wurden Bohrungsmaeuler und Innenwaende geschuetzt und geprueft. Nach dem Polieren wurden Schluesselbohrungen, Mittenabstand und Sichtflaechen erneut kontrolliert, damit das Teil direkt in die Prototypenmontage gehen kann.
Prüfung und Lieferung

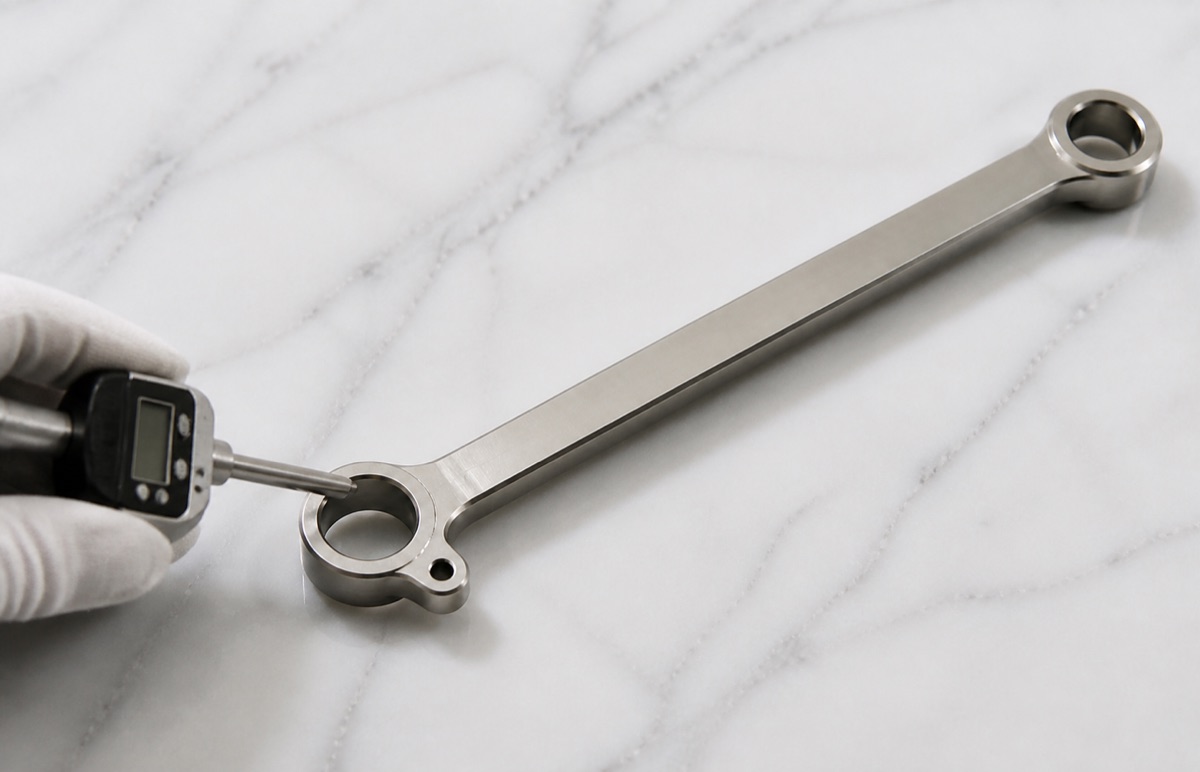

Die Pruefung sollte nicht bei einem Bohrungsdurchmesser enden. Die Erstmusterpruefung sollte beide Lagerbohrungen, Rundheit, Bohrungswand, Fase, lokale kleine Bohrung, Koerperdicke, Gesamtgeradheit und Mittenabstand abdecken.
Bei Warmeinbau oder Presspassung hilft das reale Lager oder eine repraesentative Lehre, das Montagegefuehl zu bestaetigen. In Kleinserien sollten Werkzeugstandzeit, Bohrungszyklus und Nachpruefung nach dem Polieren im Prozessprotokoll bleiben.

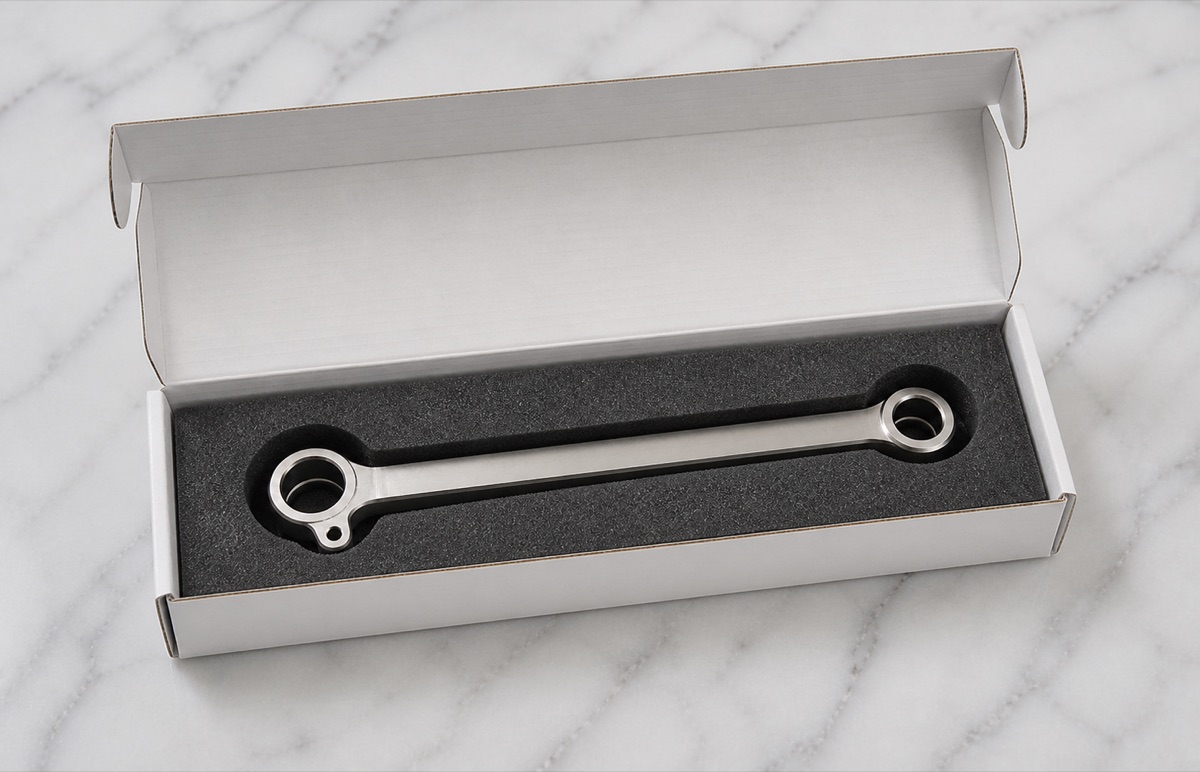

Ein polierter Titan-Langlenker sollte nicht lose verpackt werden. Formangepasster Schaum trennt Endringe und polierten Koerper gegen Stoesse und Reibung und schuetzt Bohrungsmaeuler sowie Sichtflaechen bis zur Kundenmontage.
FAQ
Warum ist ein TC4-Lenker schwieriger als Aluminium?
TC4-Titan leitet Waerme langsam ab und belastet Werkzeuge staerker. Bohrungswand, Werkzeugverschleiss und Massstabilitaet brauchen engere Kontrolle.
Was ist bei Lagerbohrungen fuer Warmeinbau wichtig?
Bohrungsmass, Rundheit, Fase, Wandzustand und Sauberkeit muessen zusammen kontrolliert werden. Ein einzelner Messwert reicht nicht.
Warum nach dem Polieren pruefen?
Polieren kann Kanten und sichtbare Oberflaechen veraendern. Kritische Bohrungen muessen geschuetzt und danach erneut geprueft werden.
Warum ist der Mittenabstand wichtig?
Der Abstand zwischen beiden Lagerbohrungen bestimmt die Sprunggelenkgeometrie. Driftet er, kann die Montage oder Bewegung inkonsistent werden.
