Caso de mecanizado de una bieleta larga de tobillo en titanio TC4 con pulido, agujeros de rodamiento por montaje térmico, control de centro a centro y entrega protegida.
Una bieleta larga de tobillo para robot humanoide puede parecer simple por fuera, pero es una pieza de cadena de movimiento. Conecta elementos de la articulacion, transmite carga oscilante y aloja rodamientos en ambos extremos. El reto real es mantener estable el mecanizado del titanio, los agujeros por montaje termico y la distancia entre centros.

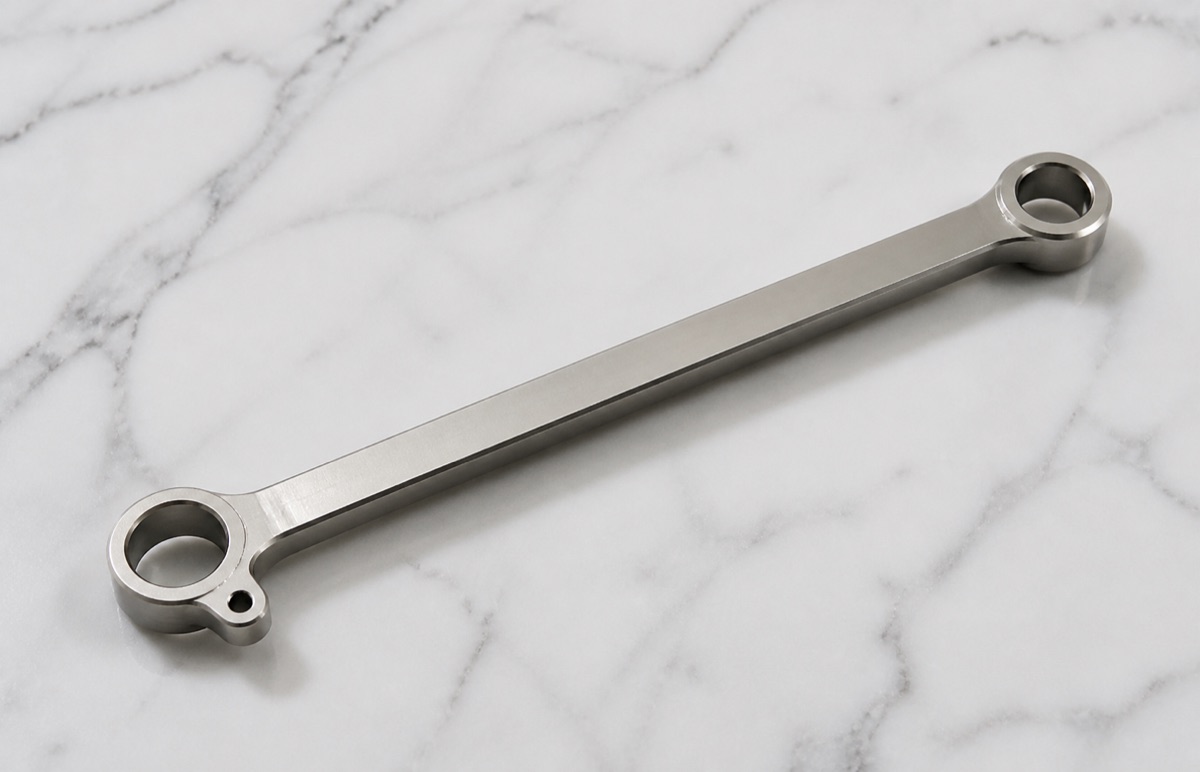

Este caso cubre una bieleta de tobillo en titanio TC4 con cuerpo delgado, estructuras circulares de rodamiento en ambos extremos, un agujero pequeno cerca de un extremo y acabado pulido. OEMach trato la pieza como una bieleta larga de titanio con funciones de ajuste de rodamiento, no como un perfil fresado simple.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Tipo de pieza | Bieleta larga de tobillo para articulacion de robot humanoide |
| Material | Aleacion de titanio TC4 |
| Estructura | Cuerpo largo y delgado, agujeros de rodamiento en ambos extremos, agujero pequeno local, aros finales y superficies pulidas |
| Acabado | Pulido metalico, con proteccion de bocas de agujero y zonas de contacto durante el acabado |
| Foco de proceso | Estabilidad de corte en titanio, agujeros de rodamiento por montaje termico, distancia entre centros, deformacion de pieza larga y rebabas |
| Foco de inspeccion | Diametro, redondez, pared del agujero, chaflan, distancia entre centros, rectitud y apariencia pulida |
Por qué el titanio TC4 cambia la lógica
El titanio TC4 conduce el calor lentamente y carga mas la herramienta que muchas piezas de aluminio. El calor permanece cerca de la herramienta y la pared del agujero, por lo que desgaste, parametros y refrigeracion afectan directamente la calidad del agujero.
En un agujero para rodamiento por montaje termico, el diametro no basta. Redondez, rugosidad de pared, tamano de chaflan y ausencia de microrebabas influyen en que el rodamiento entre sin inclinarse ni rayar la boca.
El cuerpo largo suma otro riesgo. Despues del desbaste, la pieza puede moverse ligeramente. Si cambia la relacion entre los dos agujeros, cada agujero puede medir bien por separado y aun asi la bieleta no coincidir con la geometria del tobillo.
Retos de mecanizado
El primer reto es calor y desgaste de herramienta en TC4. Se necesita mecanizado de agujeros por etapas para evitar dano termico, desgarro o conicidad por herramienta gastada.
El segundo reto es controlar una distancia larga entre centros. Los dos agujeros de rodamiento definen la relacion de ejes, por lo que los datums deben protegerse en desbaste, semiacabado, acabado e inspeccion.
El tercer reto es el pulido. El pulido cambia el estado superficial y puede danar bocas de agujero ya controladas si no se protegen. Por eso los agujeros criticos se revisan antes y despues del acabado.
Solución de fabricación de OEMach
OEMach planifico primero la relacion entre los dos agujeros de rodamiento y el eje central de la bieleta. En desbaste se dejo material equilibrado para reducir flexion por retirada pesada de una sola vez. Tras el semiacabado, pasos de liberacion o nueva medicion ayudan a detectar movimiento antes del acabado final.
Los agujeros de rodamiento se mecanizaron con trayectoria estable y chaflan controlado. El chaflan debia ayudar al montaje sin reducir demasiado la zona efectiva de ajuste. El agujero pequeno junto al aro final se mantuvo en la misma logica de datums para reducir error acumulado.
Antes del pulido se protegieron y revisaron bocas e interiores. Despues del pulido se comprobaron agujeros clave, distancia entre centros y superficies visibles para que la pieza pudiera pasar a validacion de montaje.
Inspección y entrega

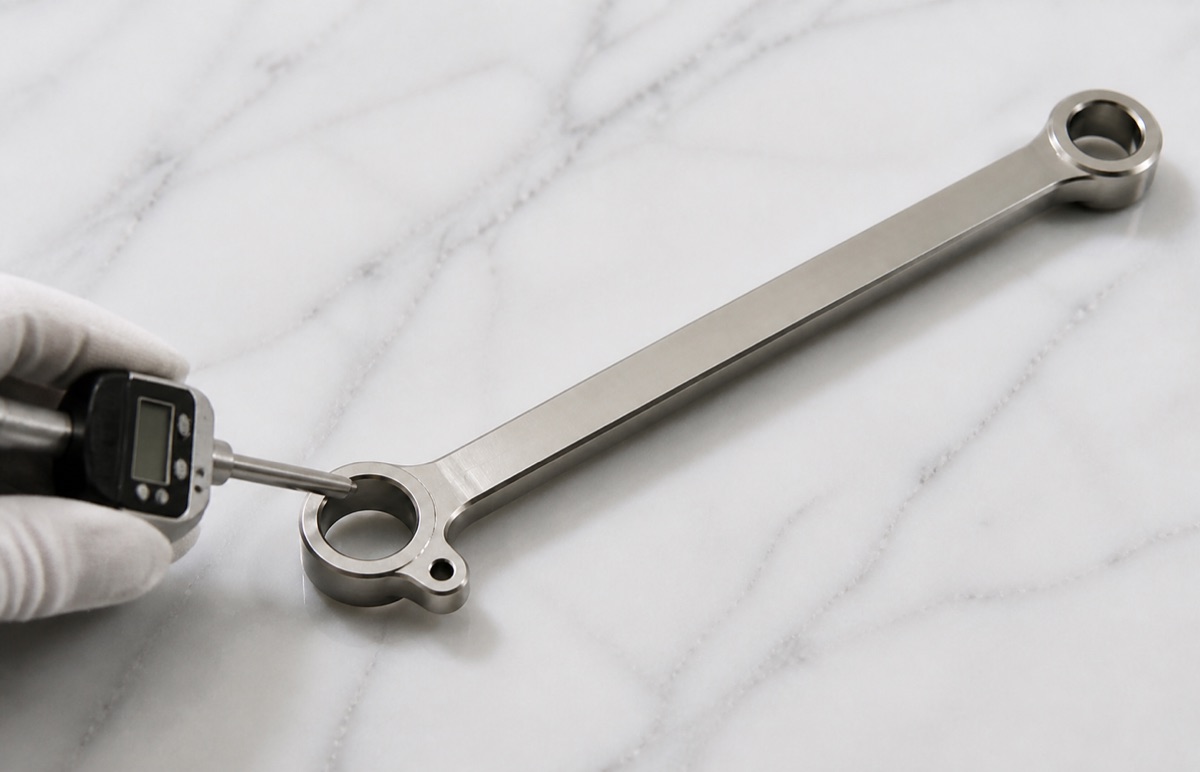

La inspeccion no debe quedarse en un diametro. La primera pieza debe cubrir ambos agujeros, redondez, estado de pared, chaflan, agujero pequeno local, espesor del cuerpo, rectitud global y distancia entre centros.
Para aplicaciones de montaje termico o ajuste, usar el rodamiento real o un calibre representativo ayuda a confirmar sensacion de montaje. En lotes pequenos, vida de herramienta, ciclo de agujeros e inspeccion posterior al pulido deben quedar registrados.

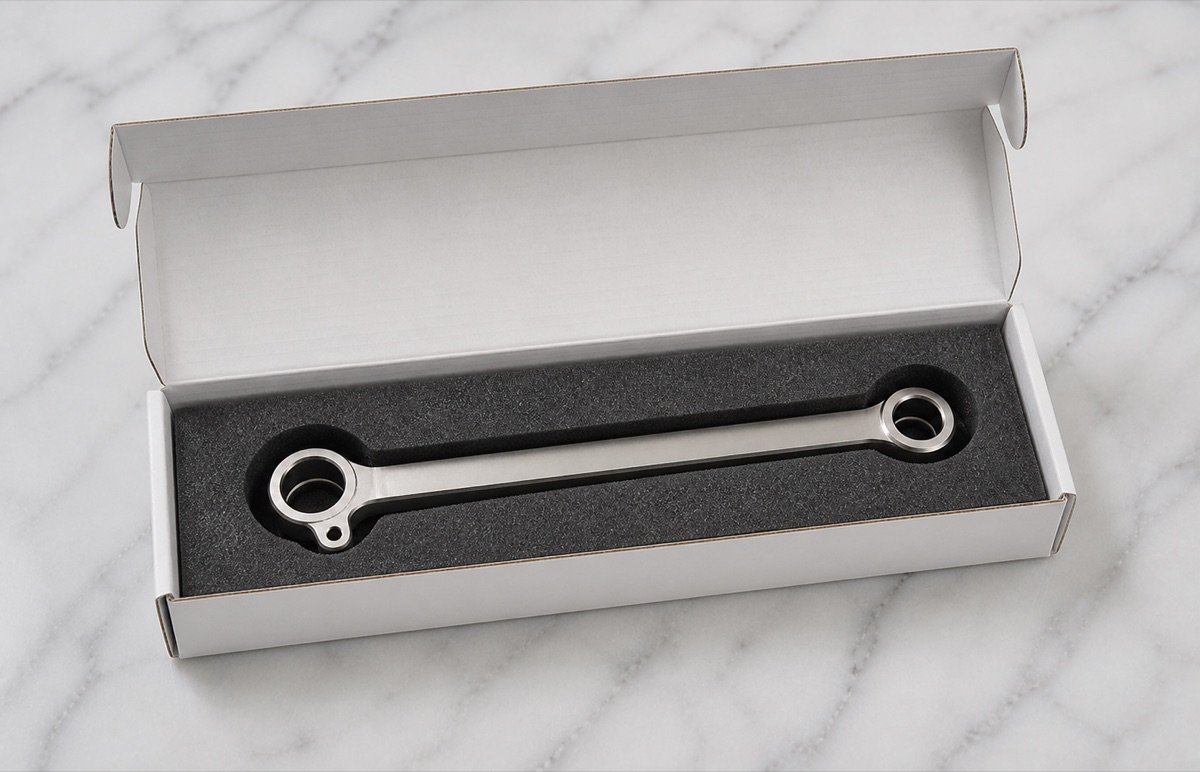

En la entrega, una bieleta larga de titanio pulido no debe ir suelta. La espuma conformada separa ambos aros y el cuerpo pulido de golpes y rozaduras, protegiendo bocas y apariencia antes del montaje del cliente.
FAQ
Por qué una bieleta TC4 es más difícil que una de aluminio?
El TC4 conduce el calor lentamente y desgasta mas la herramienta, por lo que pared de agujero, desgaste y estabilidad dimensional requieren mas control.
Qué importa en un agujero de rodamiento térmico?
Diametro, redondez, chaflan, pared interna y limpieza deben controlarse juntos; un valor de diametro no basta.
Por qué inspeccionar después del pulido?
El pulido puede cambiar bordes y superficie visible. Los agujeros criticos deben protegerse y revisarse despues.
Por qué es importante la distancia entre centros?
La distancia entre los dos agujeros afecta la geometria del mecanismo de tobillo. Si deriva, el conjunto puede no montar o moverse de forma consistente.
