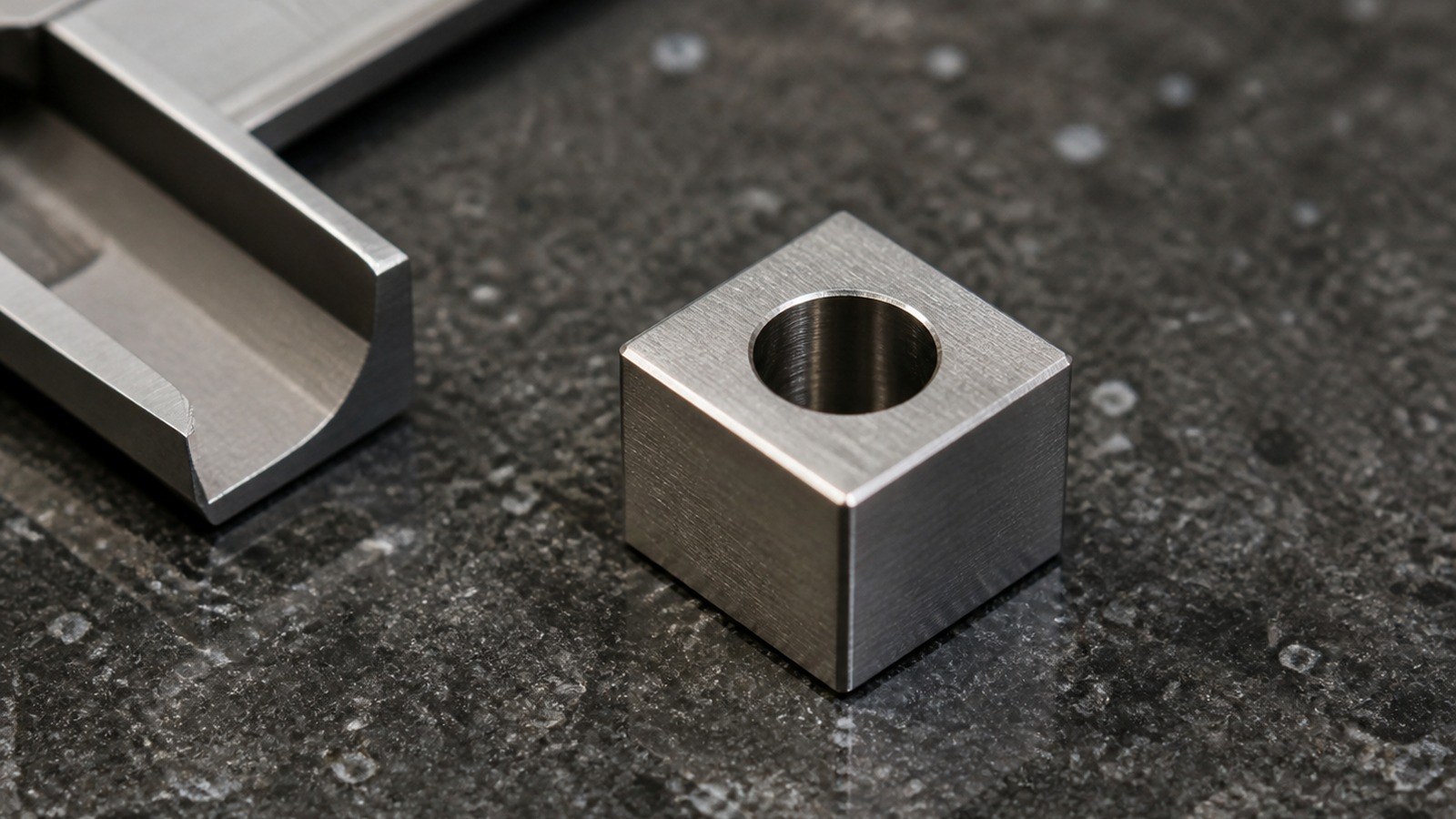

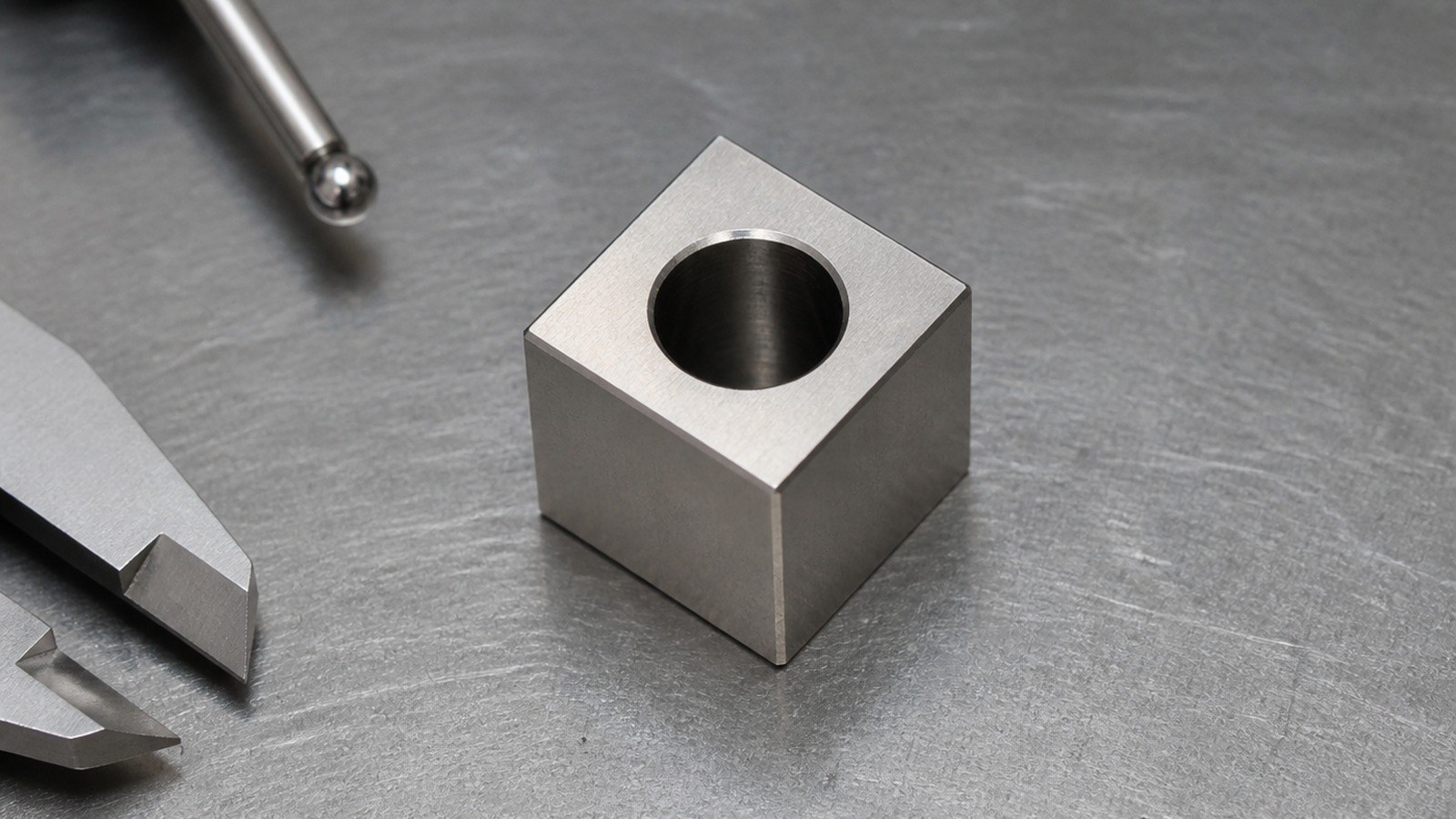

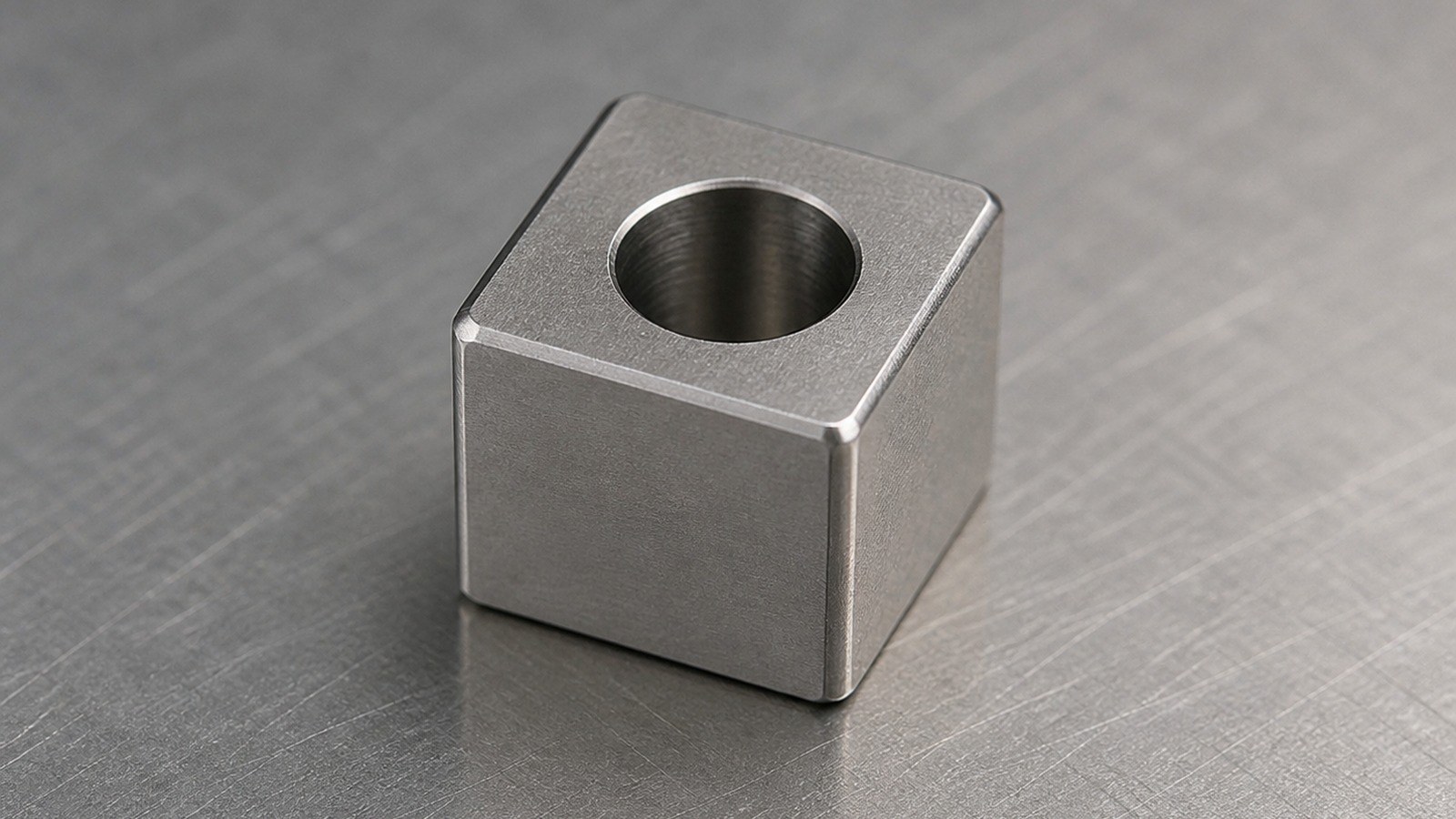

Prototypenbearbeitung eines quadratischen 316L-Anschlagblocks fuer automatisierte Anlagen

Summary: In July 2026, Engineer Shi reviewed a sanitized prototype inquiry from an automation equipment customer in Wuxi. The 5 by 5 square profile, Φ3.40 hole, 12.40 hole depth, 316L material and visible datum face indicate a miniature square stop block for automated custom assembly equipment. Probable functions include travel limitation, positional restraint or location of a compact assembly.

Sichtbare Zeichnungsdaten

Die Zeichnung zeigt 316L, Breite 5, Hoehe 5, Bohrung Φ3.40, Bohrungstiefe 12.40, sichtbare Bezugsflaeche, allgemeine Toleranz IT12, Entgraten und Kantenbrechen. [Source: Customer-provided visible engineering drawing annotations]

Anwendung und Bearbeitungsrisiken

Engineer Shi bewertete die Komponente als kleines Anschlag- oder Positionierelement in einer automatisierten Sondermontageanlage. Die 5-mal-5-Geometrie bietet wenig Spannflaeche. Die Φ3.40-Bohrung mit 12.40 Tiefe erhoeht Spanabfuhr- und Waermerisiken in 316L. Die Bohrungsachse muss zur Bezugsflaeche in Beziehung bleiben, damit das Bauteil zum angrenzenden Mechanismus passt.

Beziehungen zwischen Bezug, Achse und Orientierung sind aus der kontrollierten Zeichnung und dem GPS-Rahmen zu interpretieren. [Source: ISO 1101:2017]

Prozessvorschlag

Engineer Shi schlug vor, den 316L-Rohling zu bestaetigen, eine Bezugsflaeche herzustellen, das quadratische Profil zu bearbeiten, die Spannung zu stabilisieren, die Φ3.40-Bohrung in kontrollierten Schritten zu fuehren und zu bohren, Bohrungsmund und Kanten zu behandeln, die Bezugsbeziehung zu pruefen, zu reinigen und in Faechern zu verpacken.

Wenn die Bohrung eine Positionier- oder Passfunktion hat, sollte die zulaessige Bedingung ueber das Mass-Toleranzsystem abgestimmt werden, nicht nur ueber den Nenndurchmesser. [Source: ISO 286-1:2010] Allgemeine lineare Toleranzen werden ebenfalls nach Merkmalstyp und Groessenbereich interpretiert. [Source: ISO 2768-1:1989]

Lieferung und Kommunikation

Engineer Shi fragte, ob die Bohrung Verbindung oder Positionierung uebernimmt und ob die Bezugsflaeche direkt an der Montageflaeche anliegt. Spaeter wurde geklaert, dass eine Fuehrungsfunktion Informationen zum Gegenstueck erfordert, waehrend eine reine Anschlagfunktion die belastete Flaeche und Einbaurichtung betont.

Bei Kleinserien reduzieren Fachverpackung und klare Chargenkennzeichnung Verwechslung und Kontaktbeschaedigung. Erstteilbestaetigung, Prozesspruefung und Massreview halten den vereinbarten Fertigungsrahmen nachvollziehbar.

FAQ

Q1: Kann ein 5-mal-5-Teil in einem Standard-Schraubstock gespannt werden?

Zuerst sollten Eingriffslaenge, Schnittrichtung und Oberflaechenschutz bewertet werden. Weiche Backen, Restmaterial oder ein Hilfstraeger koennen sinnvoll sein.

Q2: Warum ist Spanabfuhr wichtig?

Die Tiefe 12.40 bedeutet einen langen Werkzeugweg im 316L. Angesammelte Spaene erhoehen Reibung und Risiko fuer die Bohrungswand.

Q3: Was ist vor einer Kleinserie zu bestaetigen?

Bohrungsfunktion, Bezugsflaeche, Kantenzustand, Menge, Verpackung und Rueckmeldung aus der Montage.
