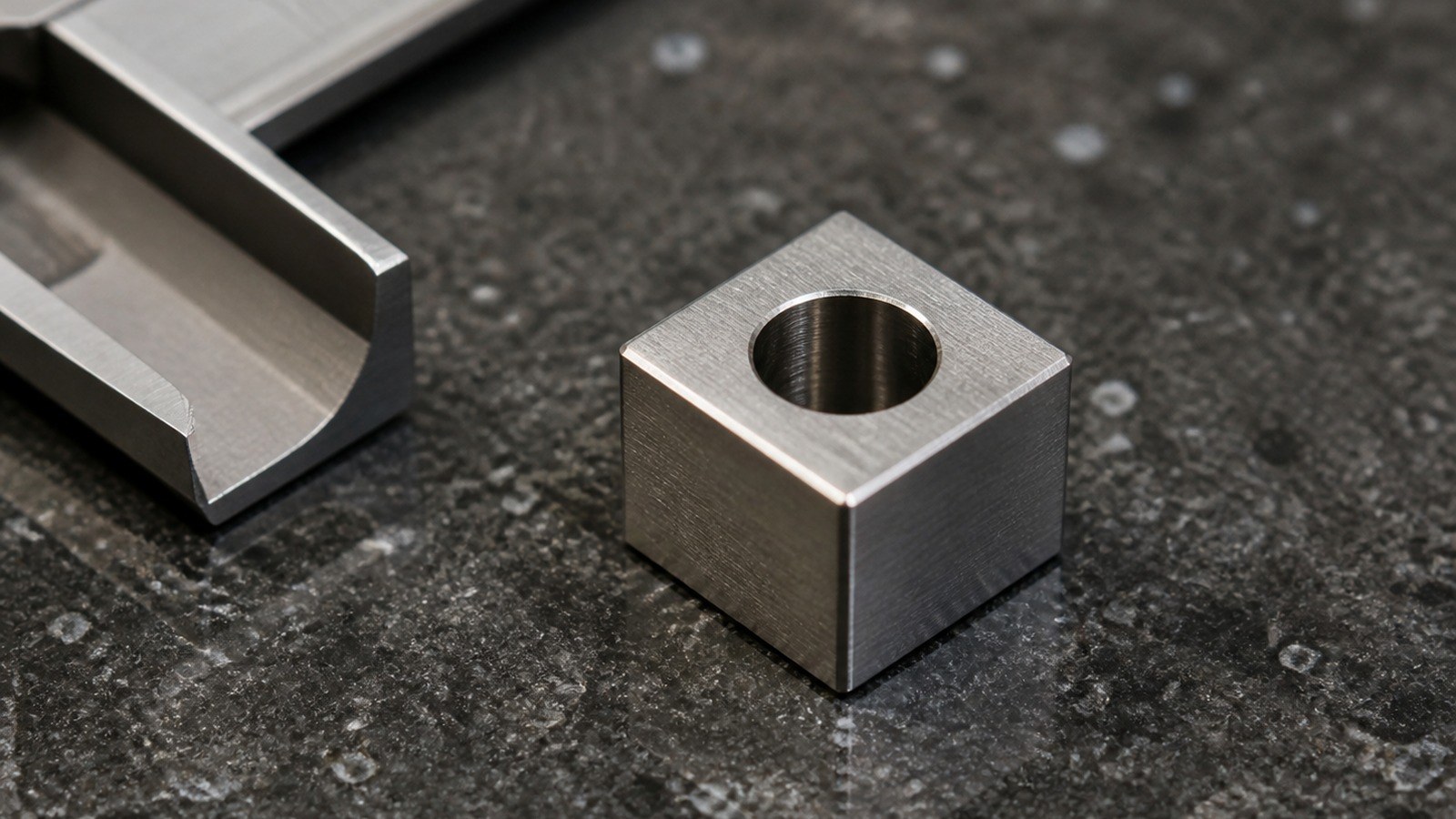

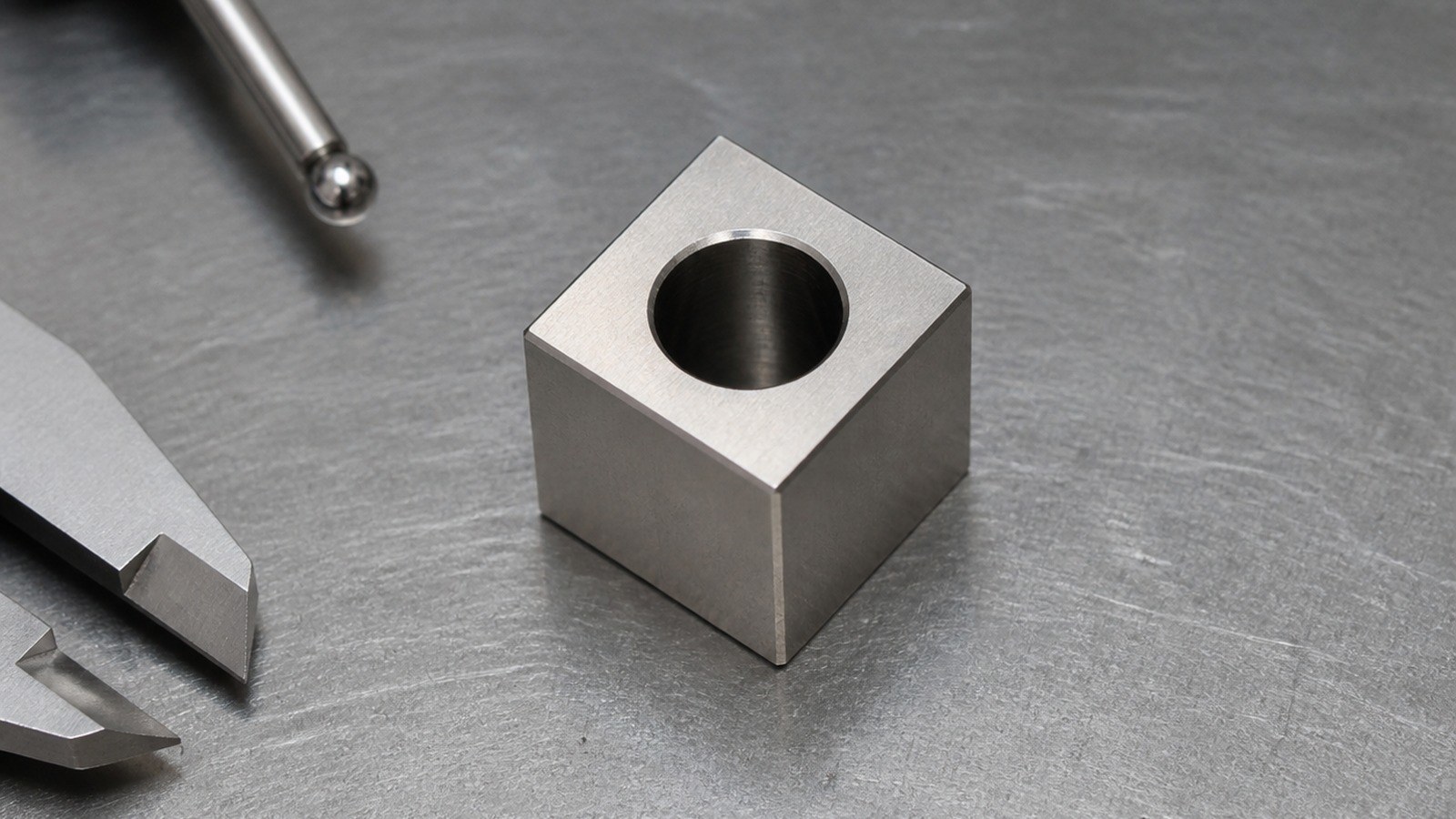

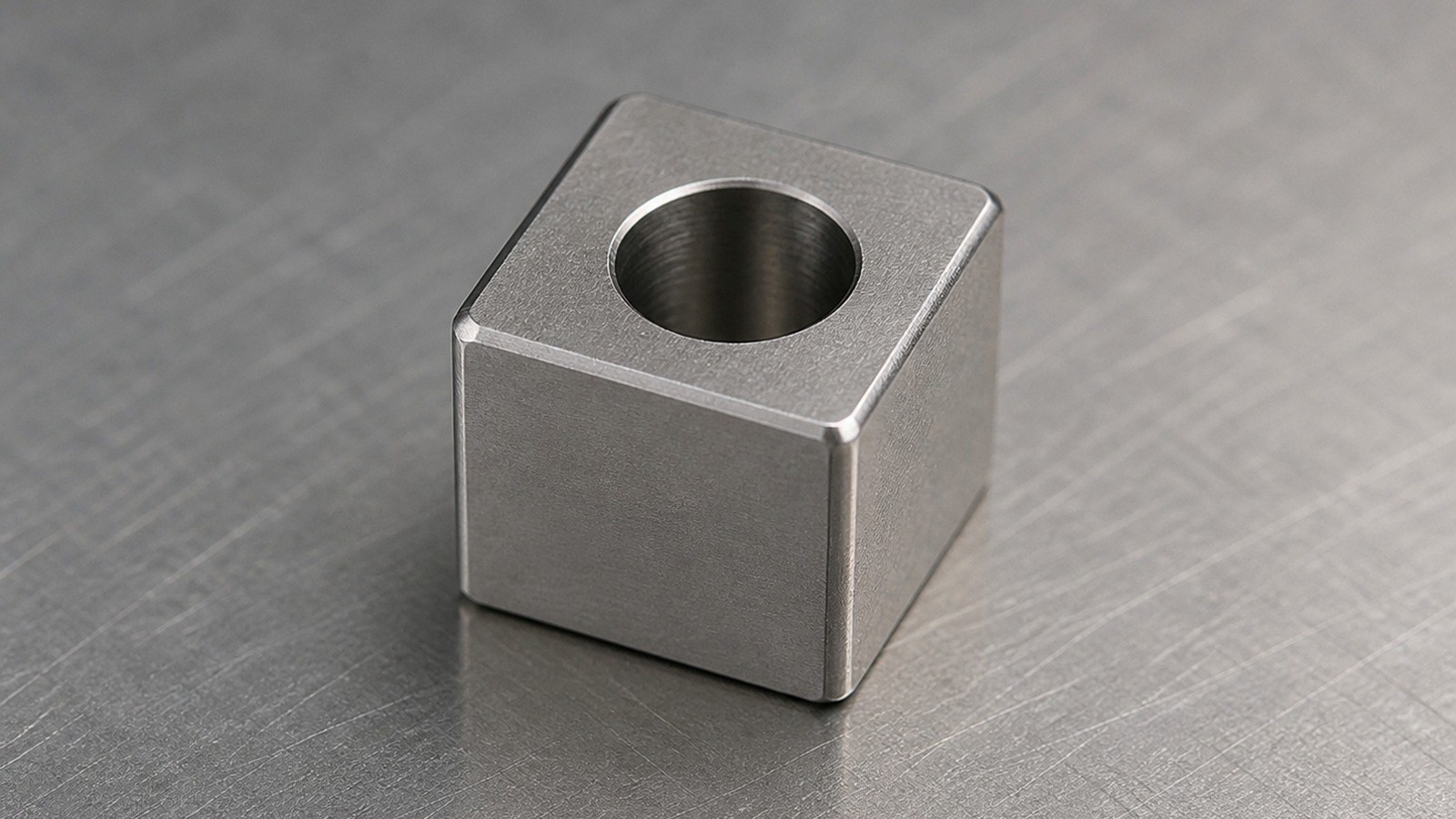

Summary: In July 2026, Engineer Shi reviewed a sanitized prototype inquiry from an automation equipment customer in Wuxi. The 5 by 5 square profile, Φ3.40 hole, 12.40 hole depth, 316L material and visible datum face indicate a miniature square stop block for automated custom assembly equipment. The probable function is travel restriction, positional constraint or compact assembly location.
Datos visibles del plano
El plano muestra material 316L, ancho 5, alto 5, agujero Φ3.40, profundidad de agujero 12.40, cara datum, tolerancia general IT12, eliminacion de rebabas y aristas suavizadas. [Source: Customer-provided visible engineering drawing annotations]
Aplicacion y riesgos de mecanizado
Engineer Shi trato la pieza como un pequeno elemento de limite o localizacion dentro de un equipo de ensamblaje automatizado. El tamano 5 por 5 deja poca zona de sujecion. El agujero Φ3.40 con profundidad 12.40 aumenta el riesgo de evacuacion de viruta y calor en 316L. La relacion entre eje del agujero y datum visible debe mantenerse para que la pieza encaje con el mecanismo vecino.
Las relaciones entre datum, eje y orientacion deben interpretarse desde el plano controlado y el marco GPS aplicable. [Source: ISO 1101:2017]
Recomendaciones de proceso
Engineer Shi propuso confirmar el bruto 316L, establecer la cara datum, mecanizar el perfil cuadrado, estabilizar la sujecion, guiar y taladrar el agujero Φ3.40 por incrementos controlados, tratar boca y aristas, revisar la relacion con el datum, limpiar y embalar por compartimentos.
Si el agujero funciona como localizador o acoplamiento, la condicion admisible debe acordarse dentro del sistema de tolerancias dimensionales, no solo por diametro nominal. [Source: ISO 286-1:2010] Las tolerancias lineales generales tambien se interpretan por tipo de caracteristica y rango aplicable. [Source: ISO 2768-1:1989]
Entrega y comunicacion
Engineer Shi pregunto si el agujero cumple funcion de conexion o localizacion, y si la cara datum apoya directamente contra la superficie de montaje. Despues aclaro que una funcion de guia requiere informacion de la pieza pareja, mientras que una funcion de tope centra la atencion en la cara cargada y la direccion de instalacion.
Para pequenos lotes, el embalaje por compartimentos y la identificacion clara reducen mezclas y golpes. Registros de primera pieza, proceso y revision dimensional conservan la frontera de produccion acordada.
FAQ
Q1: Puede sujetarse una pieza 5 por 5 en una mordaza comun?
Conviene revisar longitud de agarre, direccion de corte y proteccion superficial. Pueden ser utiles mordazas blandas, material retenido o un portador auxiliar.
Q2: Por que importa la evacuacion de viruta?
La profundidad 12.40 hace que la herramienta trabaje durante un trayecto largo dentro del 316L. La viruta acumulada aumenta friccion y riesgo en la pared del agujero.
Q3: Que debe confirmarse antes de lote pequeno?
Uso del agujero, cara de referencia, estado de arista, cantidad, embalaje y metodo de retroalimentacion de montaje.
