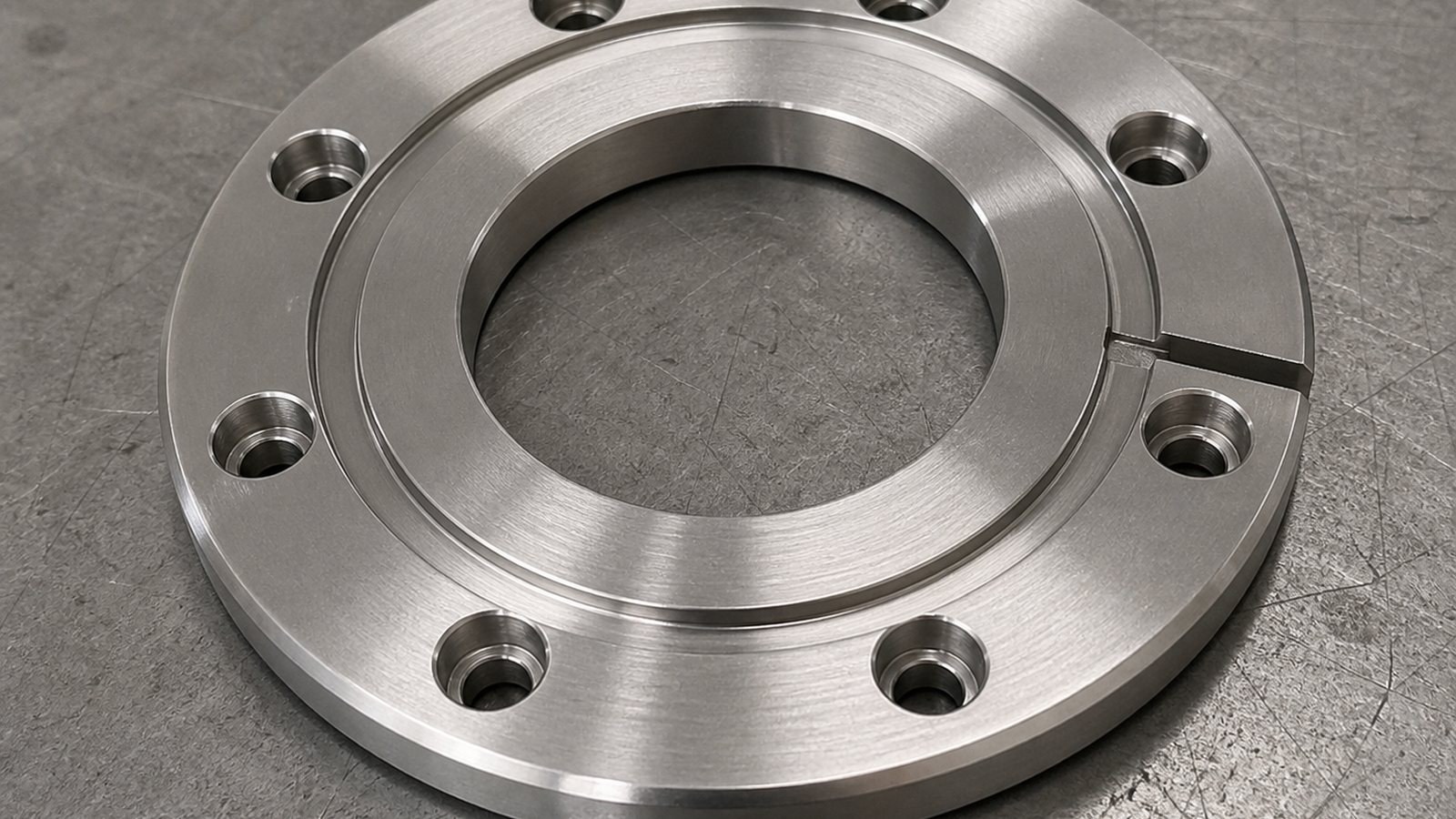

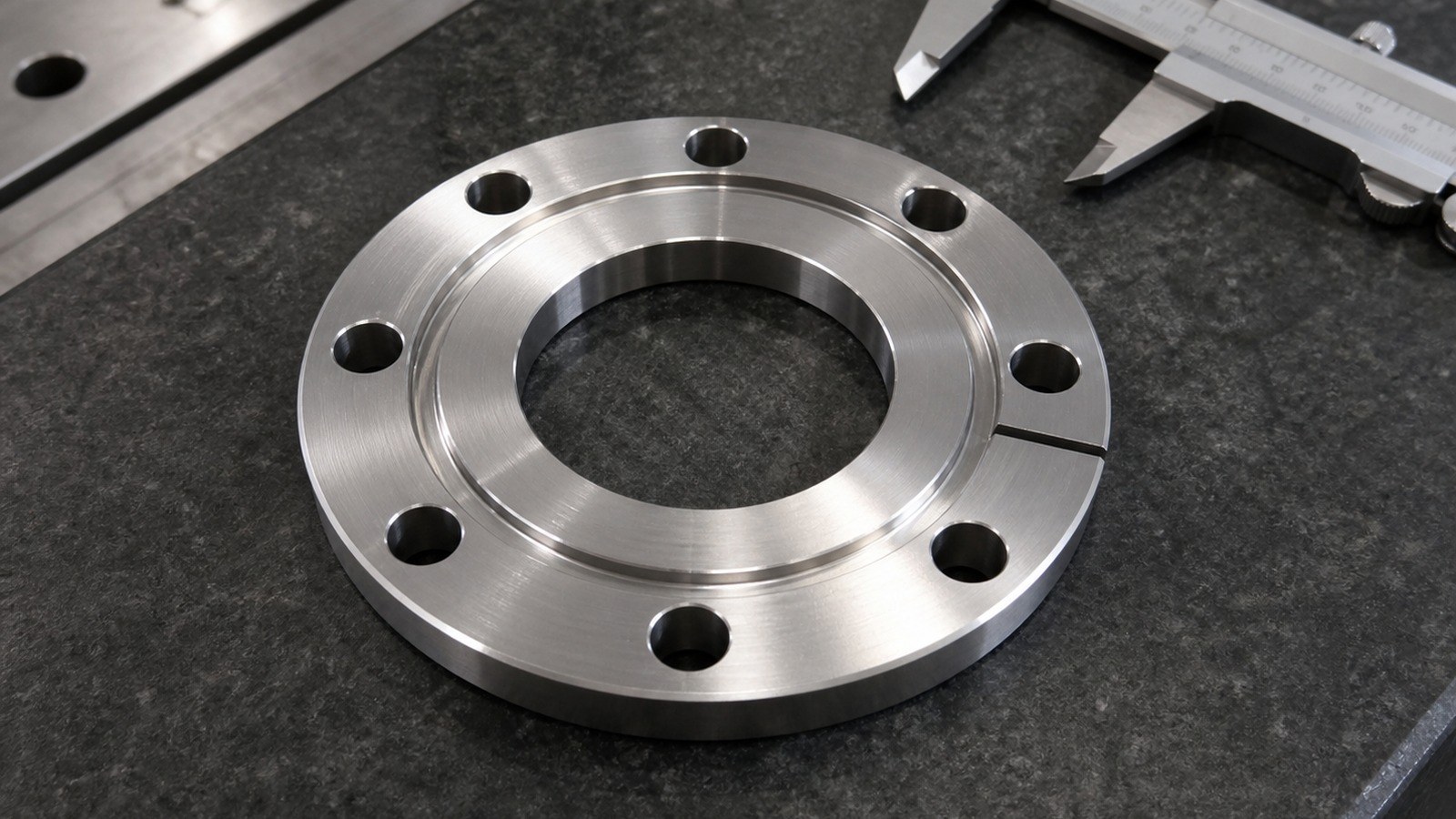

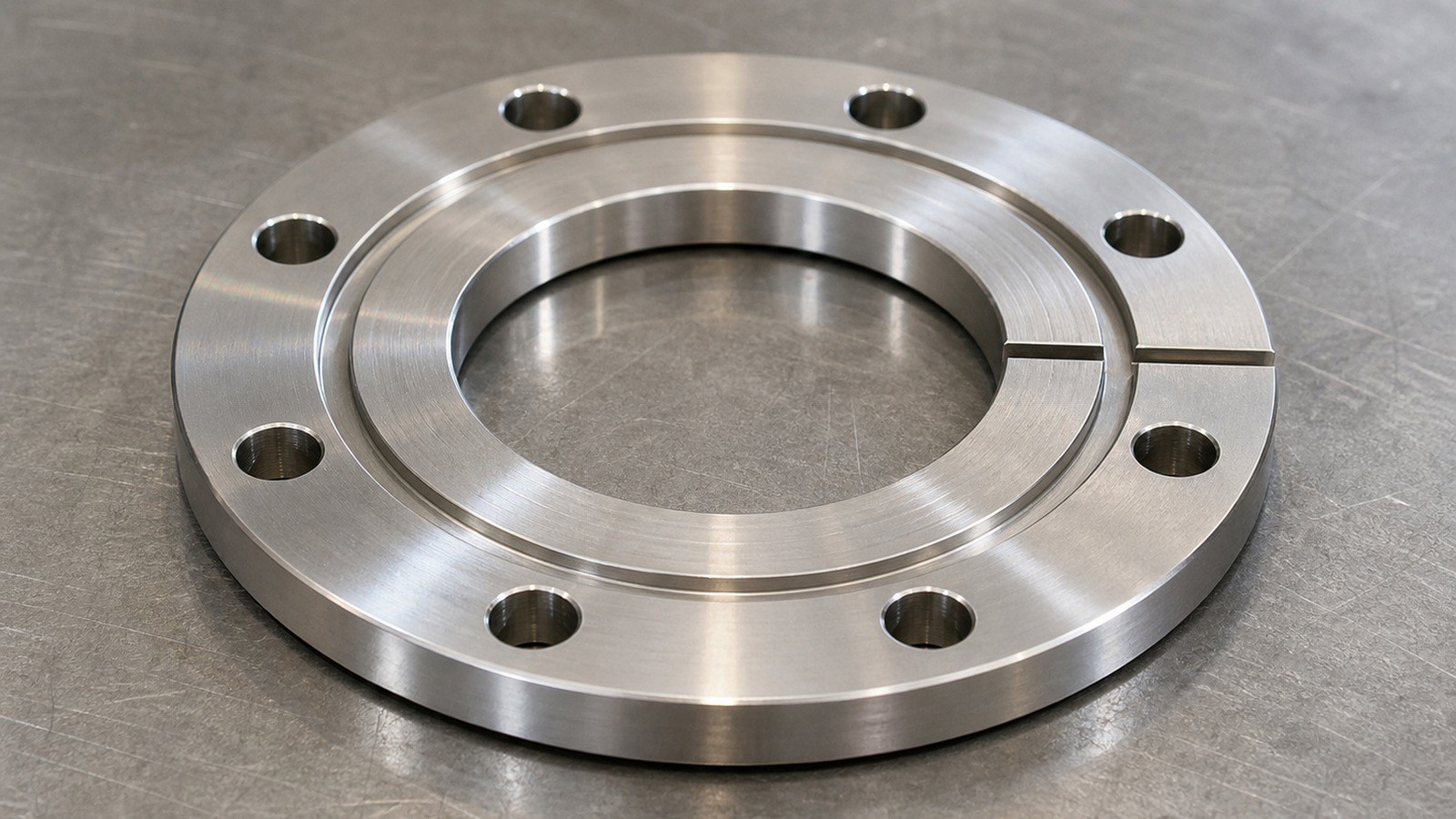

CNC-Bearbeitung eines Edelstahl-Rundflansches fuer automatisierte Montageanlagen

Summary: In June 2026, Engineer Zhang reviewed a sanitized prototype inquiry from an automation equipment customer in Suzhou. Circular outline, central through bore, eight equally spaced holes, annular groove and local tapered surfaces indicate a stainless-steel connecting flange for automated custom assembly equipment. OEMACH starts this type of precision machining review by confirming assembly datums before turning, indexed drilling, groove machining and edge finishing.

Sichtbare Zeichnungsdaten

Die Zeichnung zeigt AISI 304, Aussendurchmesser Φ114, Dicke 9.50, zentrale Durchgangsbohrung Φ49, acht Durchgangsbohrungen Φ8.40 auf P.C.D Φ99.20 mit 45-Grad-Teilung, lokalen Durchmesser 82.40, Nutentiefe 1.50, lokale Masse 1.20 und 0.70, 10-Grad-Fase, lokalen Winkel 5.34 Grad, 2-C0.50 sowie Entgraten und Kantenbrechen. [Source: Customer-provided visible engineering drawing annotations]

Anwendung und Prozessrisiken

Engineer Zhang bewertete das Bauteil als Verbindungs- und Positionierflansch in automatisierten Sondermontageanlagen. Die zentrale Bohrung kann ein Gegenstueck oder eine Positionierstruktur aufnehmen; der achtfache Lochkreis bildet eine regelmaessige Befestigungsschnittstelle; Ringnut und Radialnut koennen Freiraum, Fuehrung oder funktionalen Kontakt unterstuetzen.

Das erste Risiko ist Verzug des relativ duennen Scheibenkoerpers beim Spannen und bei waermeintensiver Edelstahlbearbeitung. Das zweite Risiko ist der Bezugstransfer zwischen Stirnflaeche, Aussendurchmesser und Mittelbohrung. Das dritte Risiko ist die Winkelkonsistenz des Lochkreises. Geometrische Beziehungen sind aus der kontrollierten Zeichnung und dem GPS-Rahmen zu interpretieren. [Source: ISO 1101:2017]

Prozessvorschlag

Engineer Zhang schlug stufenweises Drehen von Flaechen und Aussendurchmesser, Bearbeitung der Mittelbohrung, erneute Bezugseinrichtung, Ringnut- und Fasenbearbeitung, indexiertes Bohren, Radialnut, Entgraten, Masskontrolle und geschuetzte Verpackung vor.

Bei diesem Flansch bilden Φ49-Bohrung, Stirnflaeche, Φ114-Aussendurchmesser und P.C.D Φ99.20 den wichtigsten Pruefpfad. Passungsentscheidungen duerfen nicht allein aus Nennmassen abgeleitet werden. [Source: ISO 286-1:2010] Allgemeine Linear- und Winkeltoleranzen werden nach Merkmalstyp und Groessenbereich interpretiert. [Source: ISO 2768-1:1989]

Prototypenlieferung und Kommunikation

Engineer Zhang klaerte, ob Bohrung und Stirnflaeche gemeinsam das Gegenstueck positionieren und ob der Lochkreis mit einem Gegenbauteil verifiziert werden soll. Ausserdem wurde gefragt, ob die Ringnut eine funktionale Kontaktzone ist. Diese Punkte wurden als Projektbestaetigung fuer spaetere Lose festgehalten.

Vor der Lieferung sollten Spaene aus der Nut entfernt und die Flaechen einzeln geschuetzt werden. Erstteilbestaetigung, Prozesspruefung und Massreview halten den abgestimmten Fertigungsumfang klar, ohne die Qualitaetsdokumentation zu ueberdehnen.

FAQ

Q1: Warum zuerst den zentralen Bezug herstellen?

Ein stabiler Bezug zwischen Flaeche und Zentrum haelt den Lochkreis zur Montageachse in Beziehung.

Q2: Wie laesst sich Spannverzug reduzieren?

Gleichmaessiges Spannen, stufenweiser Materialabtrag, Kontrolle lokaler Waerme und Flaechenreview nach dem Loesen helfen.

Q3: Was ist beim P.C.D-Muster zu pruefen?

Lochkreisdurchmesser, Winkelteilung, Bohrungsdurchmesser sowie die Beziehung zu Mittelbohrung und Radialnut.
