Fallstudie zur Bearbeitung eines schwarz eloxierten Sprunggelenk-Schwenkarms mit Kreislochbild, Zentralprofil, Leichtbautaschen und Schutzverpackung.
Ein Sprunggelenk-Schwenkarm fuer humanoide Roboter ist ein kompaktes Teil der Bewegungskette. Er uebertraegt Winkel und Positionierung, deshalb muessen Kreislochbild, zentrale Profilkontur, Leichtbautaschen und einzelnes Ausgangsohr als funktionale Beziehung kontrolliert werden.

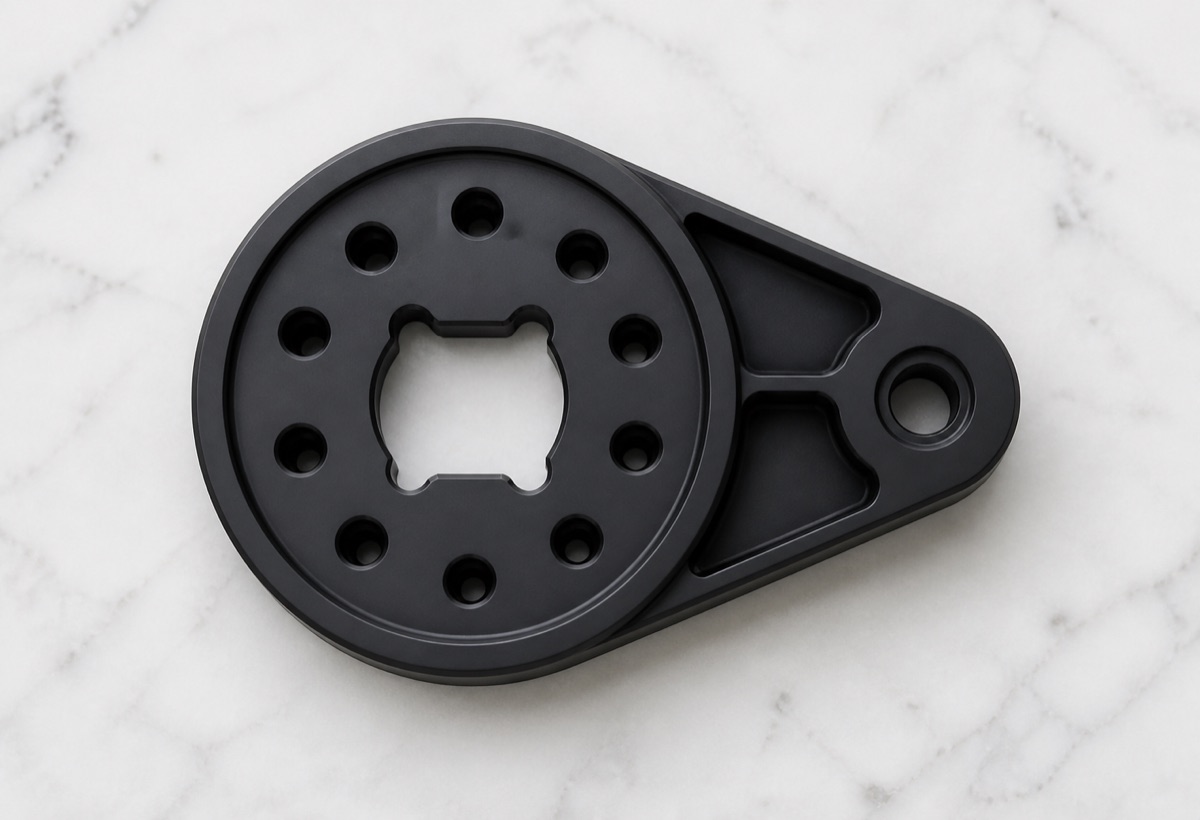

Diese Fallstudie behandelt einen schwarz eloxierten Schwenkarm mit rundem Grundkoerper, verteilten Kreisbohrungen, geformtem Zentralfenster, gewichtsreduzierten Taschen und einem einohrigen Ausgangsende mit lokaler Bohrung und Stufe. OEMach betrachtete das Teil als Mehrbezugskomponente, nicht als einfache Platte.
Die Werkstoffsorte war im bereitgestellten technischen Paket nicht vollstaendig sichtbar. Deshalb legt diese Fallstudie keine konkrete Legierung fest. Fuer Angebot und Fertigung bestaetigt OEMach zuerst BOM oder Zeichnungsvorgabe des Kunden und passt danach Werkzeuge, Schnittdaten und Eloxalvorbereitung an.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Teiletyp | Sprunggelenk-Schwenkarm fuer das Sprunggelenk eines humanoiden Roboters |
| Struktur | Runder Grundkoerper, geformtes Zentralfenster, Kreislochbild, Ausgangsohr, lokale Bohrung, Stufen und Leichtbautaschen |
| Oberflaeche | Schwarzes Eloxal mit Pruefung von Optik und Kanten nach dem Finish |
| Prozessfokus | Bezugsplanung, Kreislochbild, Ausgangsende-Beziehung, Taschenbearbeitung, Innenkantenreinigung und Entgratung |
| Prueffokus | Zentralprofil, Position der Lochgruppe, Ausgangsbohrung, Taschenboden, lokale Dicke, Ebenheit und schwarze Oberflaeche |
| Lieferfokus | Saubere Bohrungen, geschuetzte Taschenraender, getrennte schwarze Sichtflaechen und Schaumverpackung |
Warum die Beziehung in der Bewegungskette wichtig ist
Die kreisfoermige Lochgruppe muss stabil zum Zentralprofil bleiben, waehrend die Ausgangsbohrung derselben Bezugslogik folgen muss. Werden Merkmale einzeln gefertigt und geprueft, koennen Lochmasse gut aussehen, obwohl das Sprunggelenk spaeter schwergängig oder uneinheitlich montiert.
Das Zentralprofil ist mehr als ein Ausschnitt. Es beeinflusst Freiraum, Orientierung und die Referenz zu benachbarten Gelenkteilen. Innenkanten brauchen saubere Bearbeitung und vorsichtige Entgratung, duerfen aber nicht so stark verrundet werden, dass die Funktionskontur veraendert wird.
Das Ausgangsohr ist ebenfalls kritisch. Bohrung, Stufe und Stirnflaeche beeinflussen Verriegelung, Winkeluebertragung und lokale Belastung. Die Vorrichtung muss verhindern, dass sich das Ohr verschiebt, nachdem am Rundkoerper und in den Taschen Material entfernt wurde.
Bearbeitungsherausforderungen
Die erste Herausforderung ist der Wechsel mehrerer Bezüge in einem kleinen Teil. Rundkoerper, Lochbild, Zentralfenster, Ausgangsbohrung und Taschen definieren gemeinsam die Funktion. OEMach plante den Prozess deshalb um eine gemeinsame Bezugstrategie.
Die zweite Herausforderung ist die Taschenbearbeitung. Leichtbautaschen senken die Masse, machen lokale Wandstaerken aber duenner. Werkzeugein- und austritt, Eckenradius und Restaufmass muessen kontrolliert werden, um Rattermarken an duennen Stegen und sichtbare Werkzeugspuren am Taschenboden zu vermeiden.
Die dritte Herausforderung ist das schwarze Eloxal. Nach dem Finish werden Gratschatten, helle Kanten, Kratzer und Rueckstaende sichtbarer. Entgratung und Reinigung muessen vor dem Eloxieren erfolgen, wichtige Bohrungen und Kanten werden danach erneut geprueft.
Fertigungslösung von OEMach
OEMach bestaetigte zuerst die Beziehung zwischen Zentralprofil, Rundkontur und Ausgangsbohrung. Schruppen, Vorschlichten und Schlichten wurden so angeordnet, dass Material schrittweise freigesetzt wird und die Positionierung stabil bleibt.
Der Rundkoerper diente zur wiederholbaren Positionierung; Ausgangsbohrung und Taschenmerkmale wurden moeglichst im selben Bezugssystem fertiggestellt. Das reduzierte kumulierte Fehler durch wiederholtes Umspannen.
Fuer Zentralprofil und Taschenraender wurden kleine Werkzeuge und abgestufte Entgratung eingesetzt, damit Innenkanten sauber bleiben, ohne die Kontur zu beschaedigen. Vor dem schwarzen Eloxal wurden Bohrungsmaeuler, Taschenraender, Innenwaende und Ausgangsbohrung auf Grate und Rueckstaende geprueft.
Prüfung und Lieferung

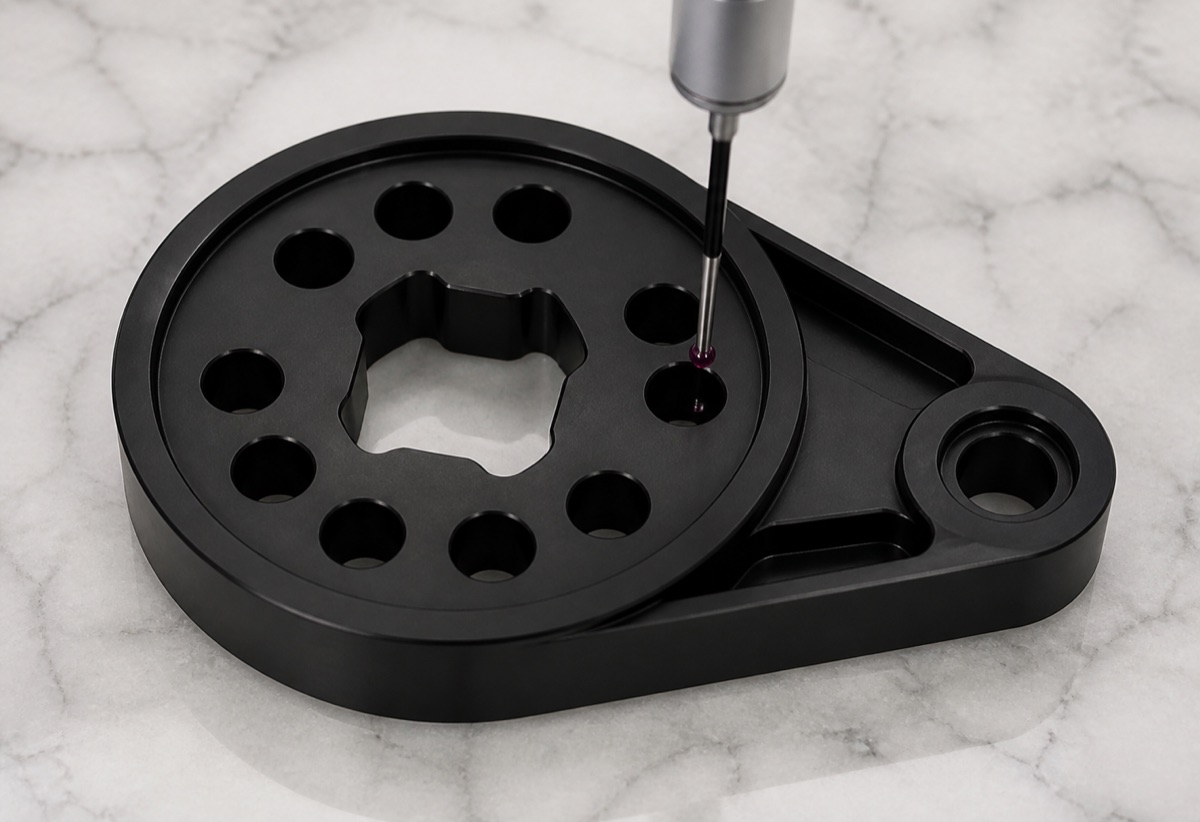

Die Pruefung konzentrierte sich auf die Beziehung zwischen Zentralprofil, Kreislochbild und Ausgangsbohrung, nicht nur auf einzelne Bohrungsdurchmesser. Bei der Erstmusterpruefung koennen CMM oder Sonderlehren die relative Position der Lochgruppe und des Ausgangsendes bestaetigen.
Die Prozesspruefung beobachtet auch Werkzeugverschleiss, weil er Bohrungsmasse, Taschenkanten und Finish an duennen Stegen veraendern kann. Nach dem Eloxieren prueft OEMach helle Kanten an Bohrungsmaeulern, Partikel in Innenraeumen, Kratzer auf schwarzen Flaechen und saubere Trennung vor dem Verpacken.

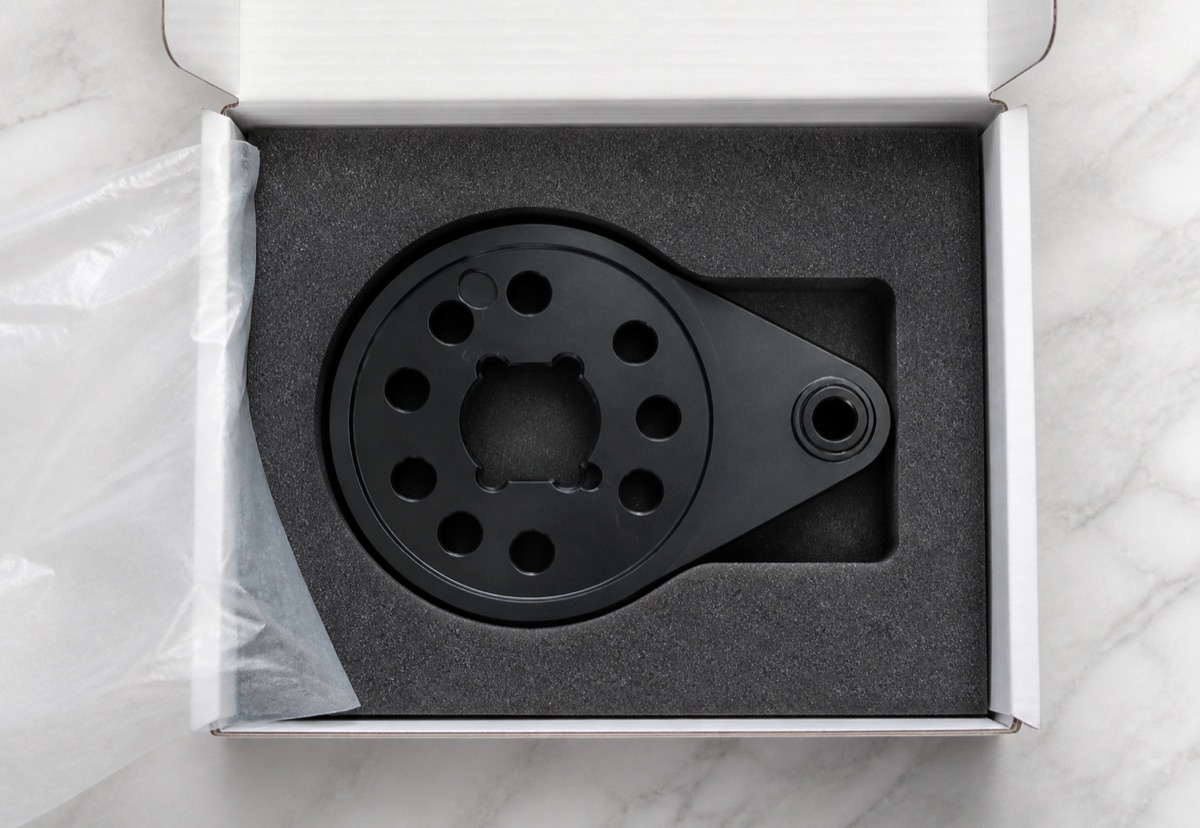

Fuer die Lieferung wurde der Schwenkarm in formangepassten Schaum gelegt. Die Verpackung begrenzt Bewegung und schuetzt Bohrungsmaeuler, Taschenraender und schwarze Sichtflaechen, sodass der Kunde direkt in die Montagevalidierung des Sprunggelenks gehen kann.
FAQ
Kann die Bearbeitung starten, wenn die Werkstoffsorte nicht voll sichtbar ist?
Eine Struktur- und Prozesspruefung kann starten, aber die Fertigung sollte BOM, Zeichnungswerkstoff und Oberflaechenanforderung vor dem Materialzuschnitt bestaetigen.
Warum die Lochbildbeziehung statt nur den Durchmesser pruefen?
Der Schwenkarm gehoert zur Bewegungskette. Die relative Position beeinflusst Verriegelung, Ausgangswinkel und Montage staerker als ein isolierter Durchmesser.
Welche Risiken haben Leichtbautaschen?
Rattern an duennen Stegen, Innenkanten-Grate, helle Kanten nach dem Eloxieren und sichtbare Boden-Werkzeugspuren sind typische Risiken.
Warum ist Pruefung nach dem Eloxieren noetig?
Schwarzes Eloxal kann Kratzer, Gratschatten, helle Bohrungskanten und Partikel sichtbar machen. Die Endpruefung bestaetigt Optik und Montagebereitschaft.
Bereit für ein Angebot für Ihre CNC-gefertigten Teile?
Senden Sie Ihre technischen Zeichnungen an qiancj@oemach.com. Wir unterstützen Prototypenbemusterung und Kleinserienfertigung mit strenger Toleranzkontrolle.
