Caso de mecanizado de un brazo oscilante de tobillo anodizado negro con patrón circular de agujeros, perfil central, bolsillos ligeros y entrega protegida.
Un brazo oscilante de tobillo para robot humanoide es una pieza compacta de cadena de movimiento. Transmite angulo y posicion de fijacion, por lo que el patron circular de agujeros, el perfil central, los bolsillos de aligeramiento y la oreja de salida deben controlarse como una relacion funcional.

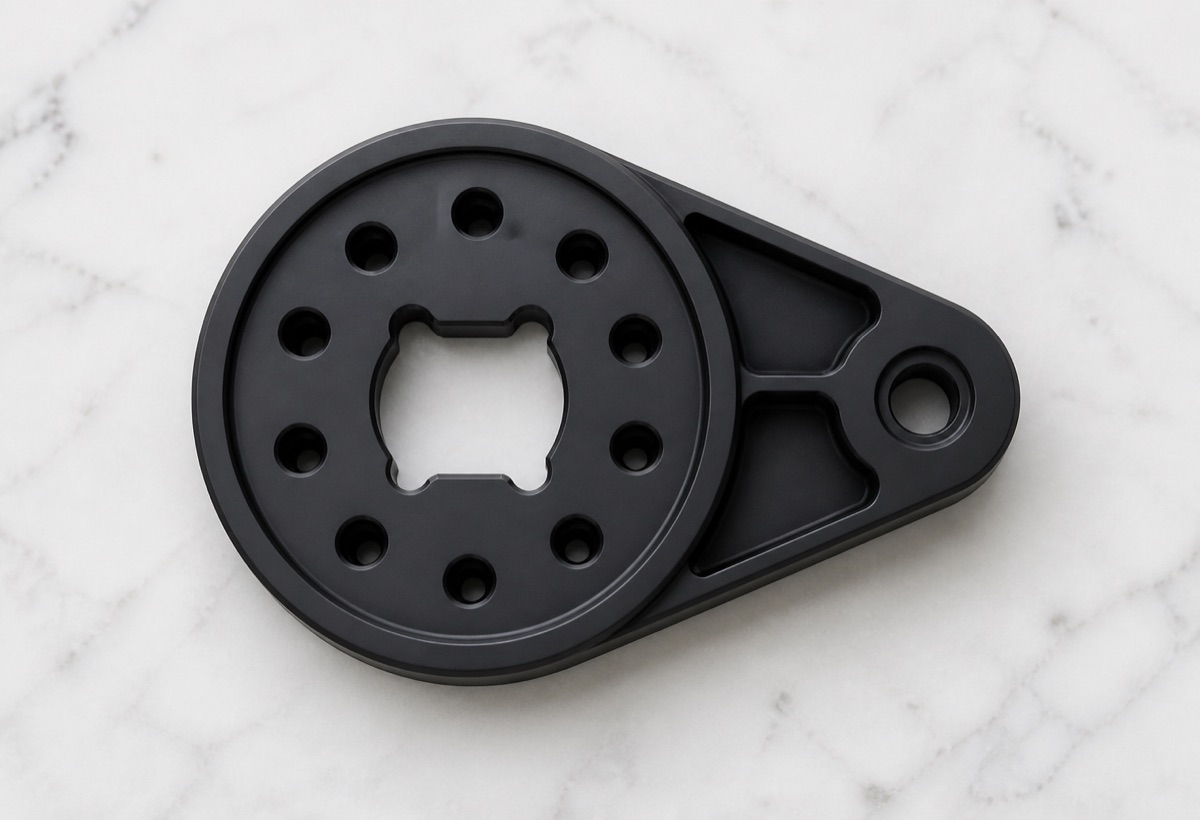

Este caso cubre un brazo anodizado negro con cuerpo principal circular, agujeros distribuidos, ventana central perfilada, zonas aligeradas y un extremo de salida de una sola oreja con agujero y escalon local. OEMach trato la pieza como un componente de relaciones entre datums, no como una placa simple.
El grado de material no aparecia completo en el paquete tecnico recibido, por eso este caso no fija una aleacion concreta. En una cotizacion y produccion reales, OEMach confirma primero la BOM o el plano del cliente y despues ajusta herramientas, parametros y preparacion previa al anodizado.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Tipo de pieza | Brazo oscilante para articulacion de tobillo de robot humanoide |
| Estructura | Cuerpo circular, ventana central perfilada, patron de agujeros, oreja de salida, agujero local, escalones y bolsillos ligeros |
| Acabado | Anodizado negro, con revision de aspecto y bordes despues del acabado |
| Foco de proceso | Plan de datums, control del patron circular, relacion del extremo de salida, bolsillos, limpieza de esquinas internas y rebabas |
| Foco de inspeccion | Perfil central, posicion del grupo circular, relacion del agujero de salida, fondo de bolsillos, espesor local, planitud y acabado negro |
| Foco de entrega | Agujeros limpios, bordes protegidos, superficies negras separadas y embalaje con espuma |
Por qué importa la relación en la cadena de movimiento
El grupo circular de agujeros debe mantenerse estable respecto al perfil central, mientras el agujero del extremo de salida debe seguir la misma logica de referencia. Si cada caracteristica se mecaniza e inspecciona por separado, las medidas pueden parecer correctas y aun asi la articulacion puede montar dura o inconsistente.
El perfil central no es solo un vaciado. Afecta holgura, orientacion y referencia frente a piezas vecinas. Sus esquinas interiores necesitan mecanizado limpio y desbarbado cuidadoso, pero suavizarlas en exceso tambien puede cambiar el contorno funcional.
La oreja de salida es otra zona clave. Su agujero, escalon y cara final influyen en bloqueo, transmision angular y carga local. La sujecion debe evitar que la oreja se desplace despues de retirar material del cuerpo circular y los bolsillos.
Retos de mecanizado
El primer reto es la conversion de multiples datums en una pieza pequena. Cuerpo redondo, agujeros distribuidos, ventana central, agujero de salida y bolsillos definen la funcion. OEMach planifico el proceso alrededor de una estrategia comun de referencias.
El segundo reto son los bolsillos ligeros. Reducen peso, pero tambien adelgazan paredes locales. Entrada y salida de herramienta, radio de esquina y sobrematerial deben controlarse para evitar vibracion en nervios delgados y marcas visibles en el fondo.
El tercer reto es el anodizado negro. Despues del acabado se ven mas las sombras de rebaba, bordes brillantes, rayas y residuos. El desbarbado y la limpieza deben hacerse antes del anodizado, y los agujeros y bordes clave deben revisarse de nuevo despues.
Solución de fabricación de OEMach
OEMach confirmo primero la relacion entre perfil central, contorno circular y agujero de salida. Desbaste, semiacabado y acabado se ordenaron para liberar material gradualmente mientras se mantenia una localizacion estable.
El cuerpo circular se uso para mantener posicion repetible, y el agujero de salida y los bolsillos se mecanizaron bajo el mismo sistema de datums siempre que fue posible. Esto redujo el error acumulado por cambios de amarre.
Para el perfil central y bordes de bolsillos se usaron herramientas pequenas y desbarbado por etapas, manteniendo esquinas limpias sin danar el contorno. Antes del anodizado negro se revisaron bocas de agujero, limites de bolsillo, paredes internas y agujero de salida.
Inspección y entrega

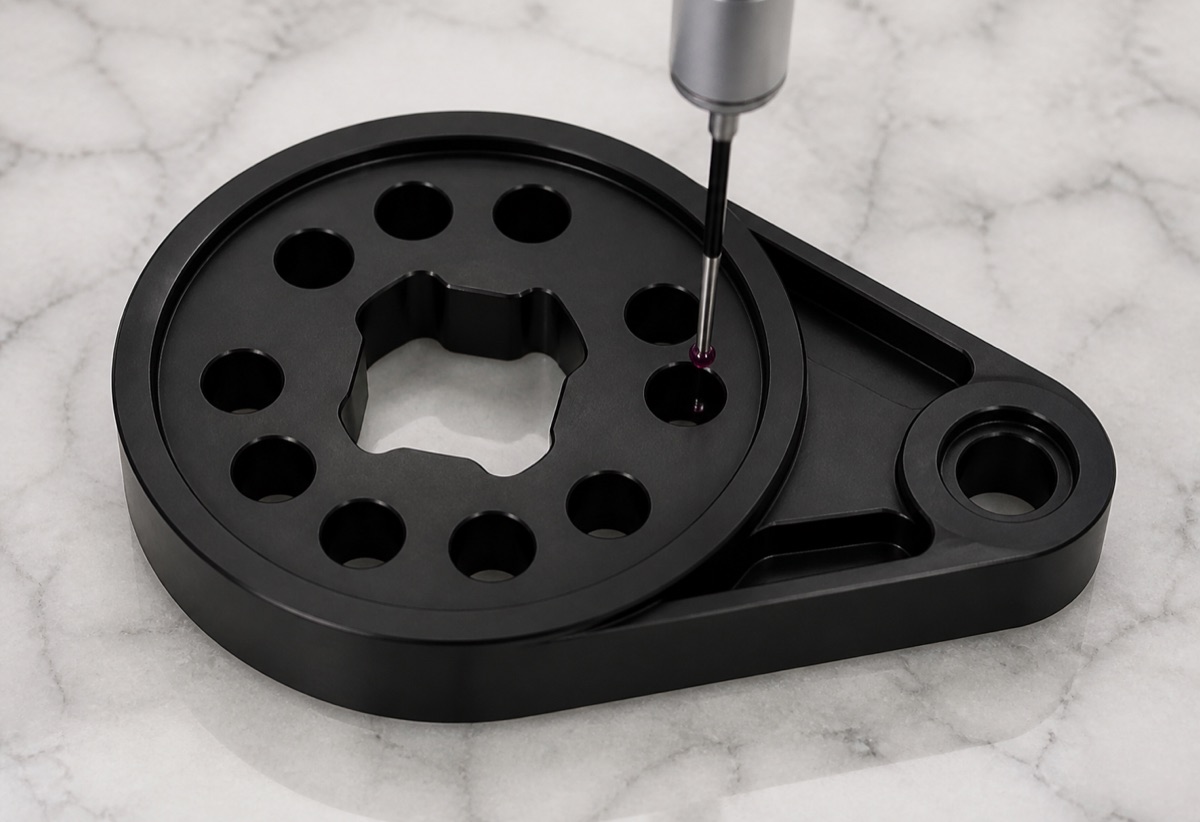

La inspeccion se centro en la relacion entre perfil central, patron circular y agujero de salida, no solo en diametros individuales. En primera pieza, CMM o utiles dedicados pueden confirmar la posicion relativa del grupo de agujeros y del extremo de salida.
La inspeccion de proceso tambien debe observar desgaste de herramienta, porque puede cambiar diametros, bordes de bolsillos y acabado cerca de nervios delgados. Despues del anodizado, OEMach revisa bordes brillantes en agujeros, particulas en cavidades, rayas en superficies negras y separacion antes del embalaje.

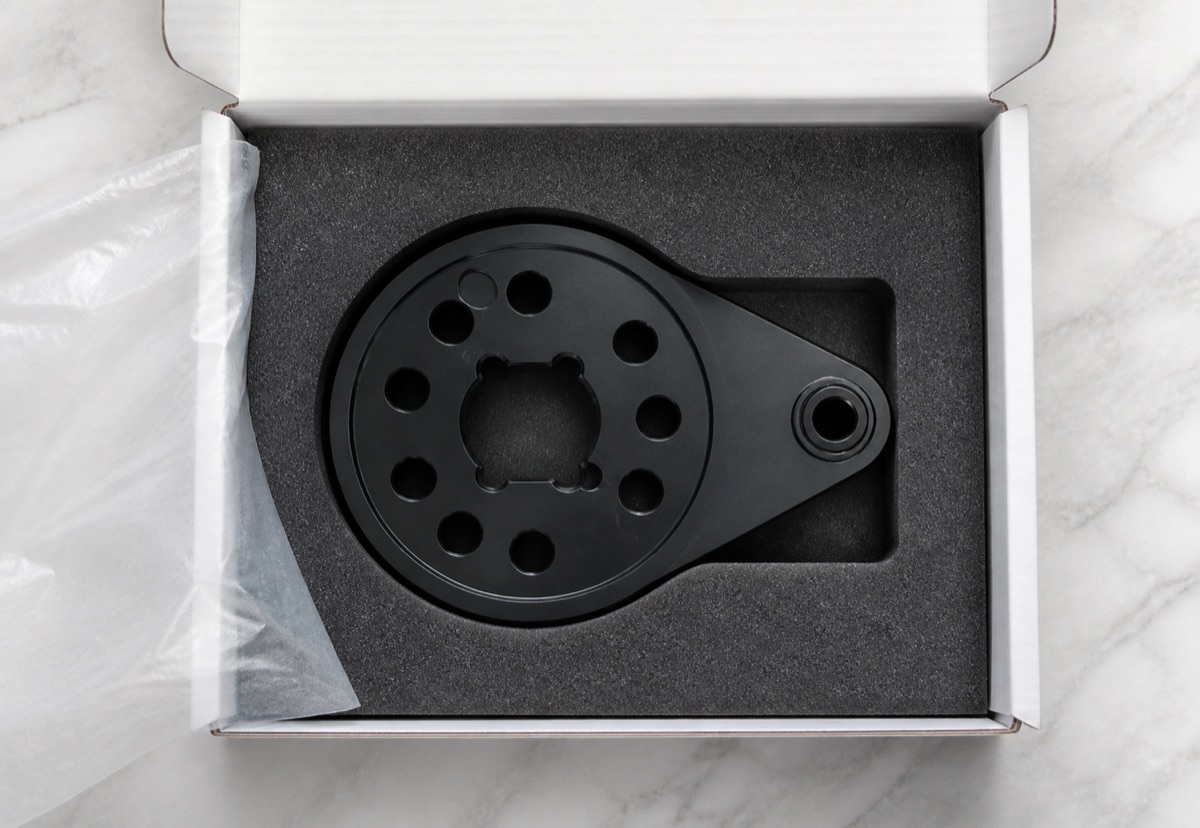

Para la entrega, el brazo se coloco en espuma conformada. El embalaje limita movimiento y protege bocas de agujero, bordes de bolsillos y caras negras visibles, ayudando al cliente a inspeccionar y pasar a validacion de montaje del tobillo.
FAQ
Puede empezar el mecanizado si el material no esta completo?
Puede empezar la revision estructural y de proceso, pero la produccion debe confirmar BOM, material del plano y tratamiento superficial antes de cortar material.
Por qué revisar la relación del patrón de agujeros?
El brazo de tobillo pertenece a una cadena de movimiento. La posicion relativa afecta bloqueo, angulo de salida y montaje mas que un diametro aislado.
Qué riesgos tienen los bolsillos ligeros?
Vibracion en nervios delgados, rebabas interiores, bordes brillantes tras anodizado y marcas de herramienta en el fondo son riesgos comunes.
Por qué inspeccionar después del anodizado?
El anodizado negro puede revelar rayas, sombras de rebaba, bordes brillantes y particulas. La inspeccion final confirma aspecto y montaje.
