Bearbeitungspruefung einer rechteckigen Gegengewichtsplatte fuer automatisierte Montageanlagen

Zusammenfassung

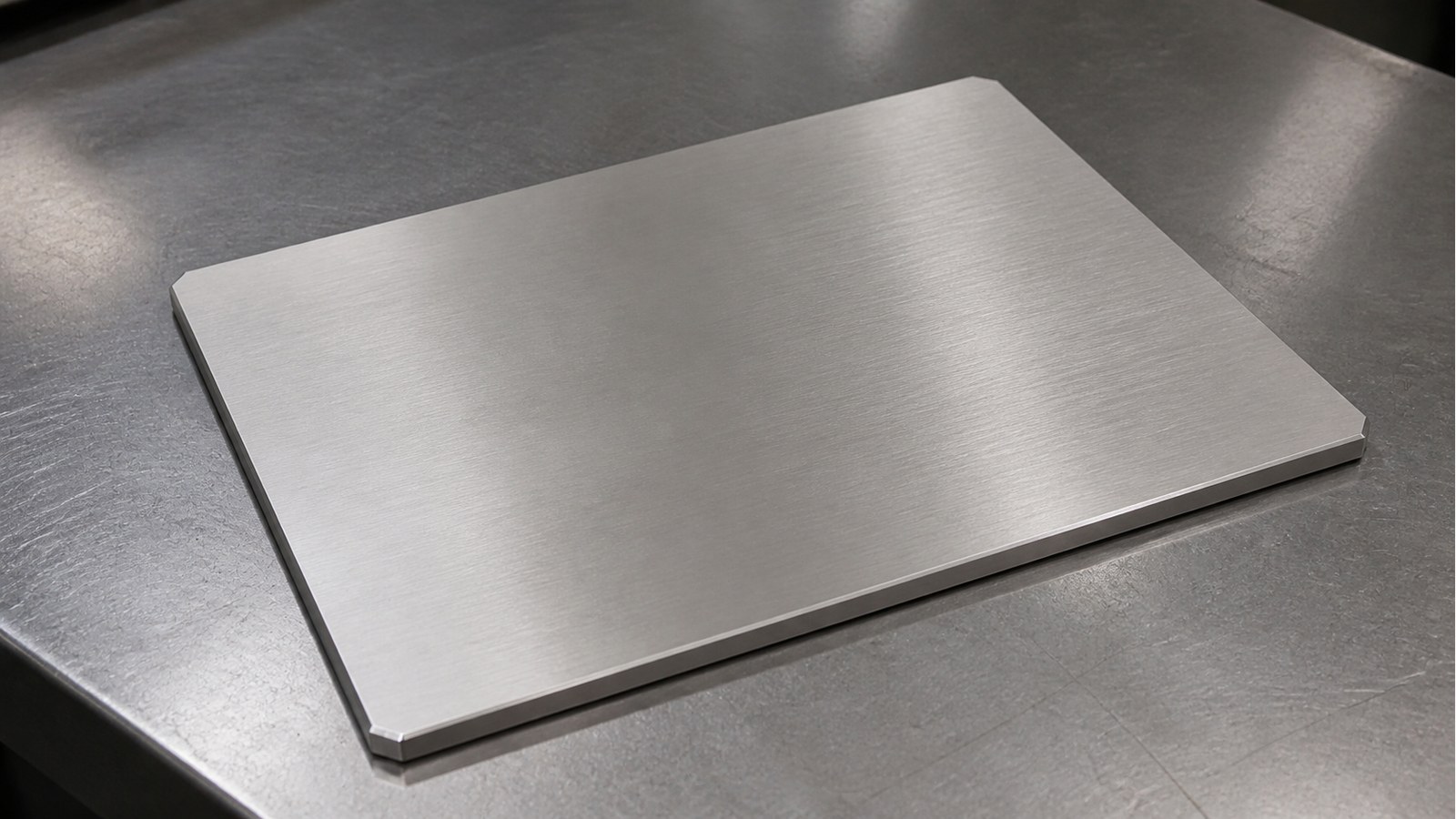

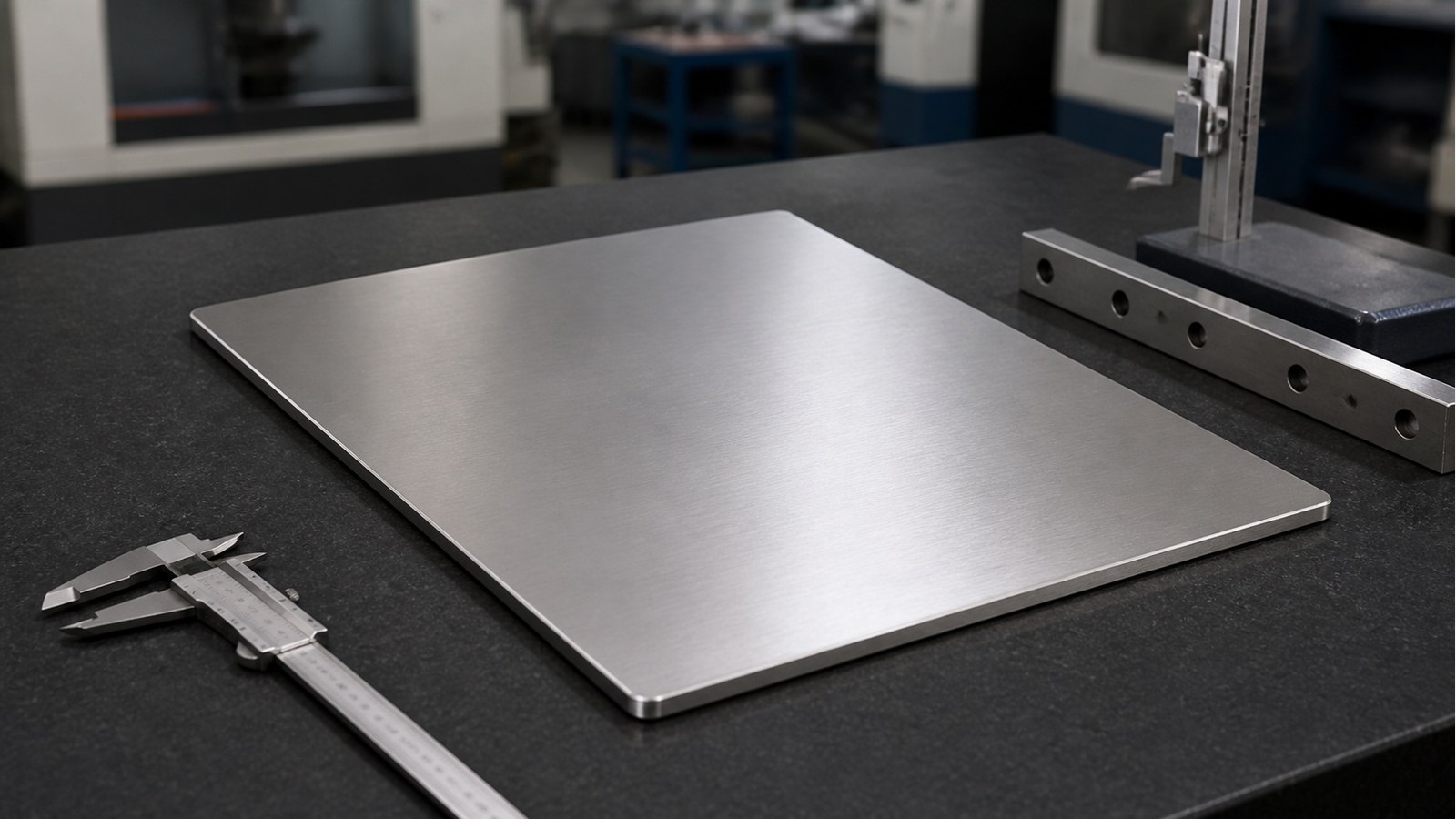

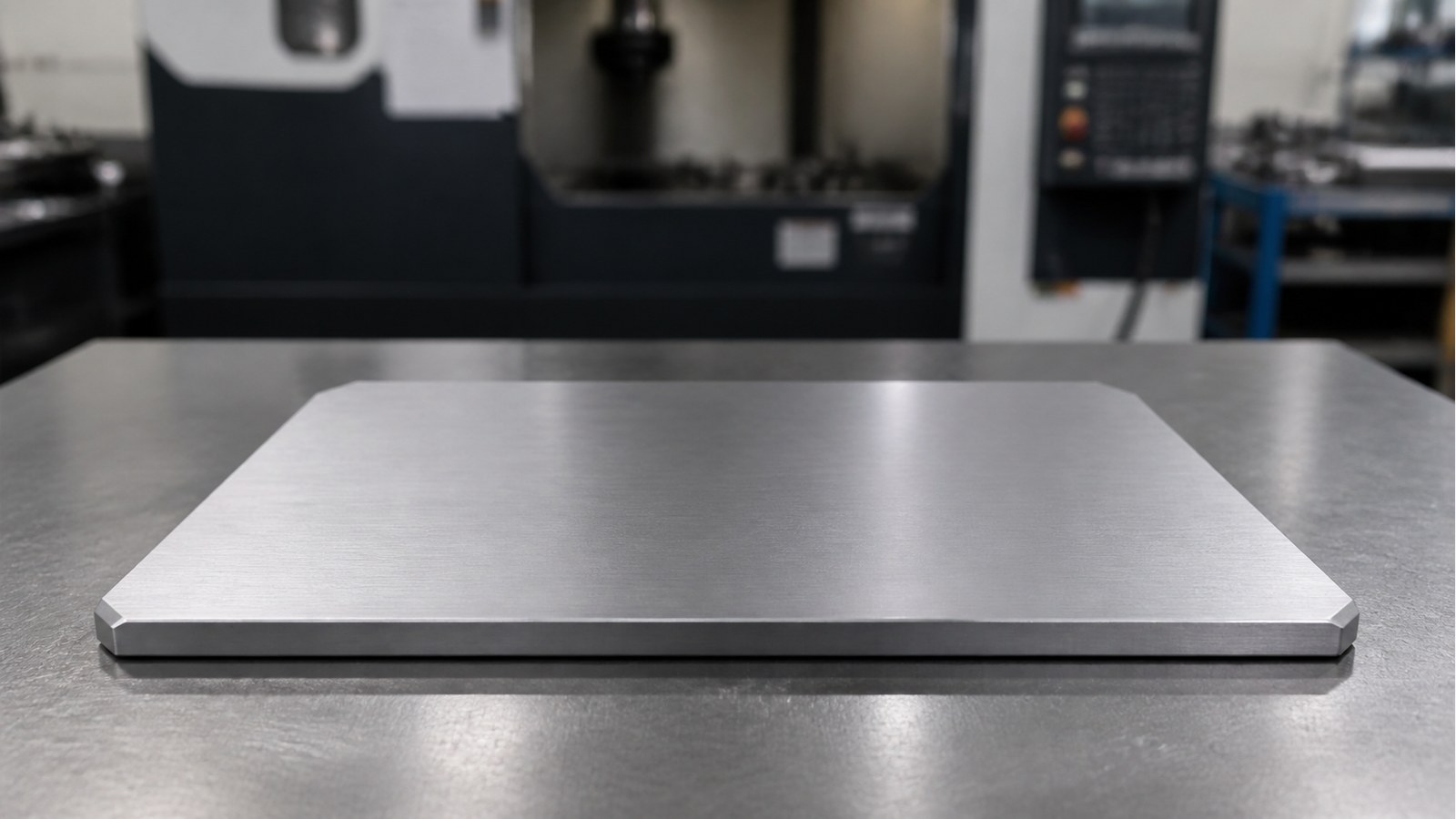

Dieser anonymisierte Fall beschreibt die Prozesspruefung von Ingenieur Shi fuer eine rechteckige Gegengewichtsplatte aus AISI 304 in einer kundenspezifischen Montageanlage. Die Zeichnung zeigt eine Platte mit 600 mm x 420 mm x 10 mm, vier C10-Eckfasen, einer allgemeinen Toleranzangabe IT12 sowie Anforderungen an Gratentfernung und Kantenbrechen. OEMACH bewertet Materialzustand, verteilte Auflage, Bezugstransfer, Pruefung im freien Zustand und geschuetzte Lieferung.

Fallhintergrund und Anwendungseinschaetzung

Im Mai 2026 erhielt Ingenieur Shi eine Prototypenanfrage eines Automatisierungskunden aus Wuxi. Aufgrund der grossen rechteckigen Kontur und des Gegengewichtskontexts stufte er das Bauteil als Platte fuer einen Maschinenfuss, einen Bewegungsmechanismus oder ein Ausgleichsmodul ein. Dies ist eine anonymisierte technische Interpretation, keine Bestaetigung einer konkreten Maschine oder Bestellung.

Sichtbare Zeichnungsdaten

Die sichtbaren Angaben nennen AISI 304, eine Gesamtabmessung von 600 mm x 420 mm x 10 mm, vier C10-Fasen, eine allgemeine Toleranzangabe IT12, Gratentfernung und gebrochene Kanten. [Source: Visible annotations in the customer-provided engineering drawing]

Wichtige Bearbeitungsrisiken

Ingenieur Shi identifizierte den Ausgangszustand der Platte, Restspannungsfreisetzung, konzentrierte Spannung, Bezugstransfer ueber eine grosse Kontur, Gleichmaessigkeit der Eckfasen, durchgehende Kantenbetaetigung und Handhabungsschaeden als wesentliche Prozessrisiken.

Allgemeintoleranzen koennen geeignete Masse ohne Einzeltoleranzangaben steuern, waehrend funktionale Flaechen weiterhin Anforderungen aus der kontrollierten Zeichnung brauchen. [Source: ISO 2768-1:1989] Planheit, Parallelitaet und Profilanforderungen sollten mit dem passenden geometrischen Toleranzrahmen definiert werden, wenn die Montagefunktion dies erfordert. [Source: ISO 1101:2017]

Prozessvorschlag

Der empfohlene Ablauf lautet: Zeichnungspruefung, Bestaetigung von Einbaurichtung und Kontaktflaeche, Pruefung des Materialzustands, Rohteilvorbereitung, Bezugserstellung, verteilte Auflage und Spannung, Kontur- und C10-Fasenbearbeitung, Pruefung nach dem Loesen, Entgraten, Masspruefung, Reinigung und getrennte Verpackung.

Die Platte sollte nicht allein durch starke lokale Spannung plan gezwungen werden. Saubere Auflagen und gleichmaessige Spannverteilung sind wichtig, weil scheinbare Planheit unter Last nicht zwingend den freigegebenen Zustand beschreibt. Funktionale Anforderungen an die Oberflaechentextur sollten in den kontrollierten technischen Unterlagen angegeben werden. [Source: ISO 21920-1:2021]

Kommunikation fuer Kleinserienlieferung

Bei einer Gegengewichtsplatte fuer automatisierte Montageanlagen sollten Kontaktflaeche, Einbaurichtung, Bewegungsbezug, Handhabungsmethode, Zeichnungsrevision, Eckbehandlung und Verpackungssicherung vor der Fortsetzung der Fertigung bestaetigt werden. Erstteil- und Masspruefaufzeichnungen unterstuetzen die Projektkommunikation.

FAQ

**Q1: Warum eine Platte mit einfacher Kontur pruefen?** Grosse Flaeche, Dickenverhaeltnis, Materialzustand und Spannmethode koennen die freigegebene Geometrie beeinflussen.

**Q2: Ersetzt IT12 funktionale Planheitsanforderungen?** Nein. Funktionale geometrische Anforderungen muessen in der kontrollierten Zeichnung stehen.

**Q3: Was ist an den C10-Fasen zu pruefen?** Orientierung, Kontinuitaet, Gleichmaessigkeit der vier Ecken und das Fehlen scharfer Restkanten.

**Q4: Ist eine Platte akzeptabel, wenn sie gespannt plan wirkt?** Nicht zwingend. Der freigegebene und stabil aufgelegte Zustand muss ebenfalls bewertet werden.

**Q5: Worauf kommt es bei der Lieferung an?** Saubere Trennung zwischen Platten, Schutz von Kanten und Ecken, Sicherung gegen Bewegung und eine definierte Handhabungsrichtung.
