Revision de mecanizado de una placa rectangular de contrapeso para equipos de ensamblaje automatizado

Resumen

Este caso anonimizado registra la revision del ingeniero Shi sobre una placa rectangular de contrapeso AISI 304 para equipos de ensamblaje automatizado a medida. El plano muestra una placa de 600 mm x 420 mm x 10 mm con cuatro chaflanes C10, nota de tolerancia general IT12 y requisitos de eliminar rebabas y suavizar aristas. OEMACH se centra en condicion del material, soporte distribuido, transferencia de datum, revision en estado libre y entrega protegida.

Contexto del caso y evaluacion de aplicacion

En mayo de 2026, el ingeniero Shi recibio una consulta de prototipo de un cliente de ensamblaje automatizado en Wuxi. Por el gran perfil rectangular y el contexto de contrapeso, evaluo la pieza como una placa utilizada en una base de maquina, mecanismo movil o modulo de equilibrado. Esta es una interpretacion tecnica anonimizada, no una confirmacion de maquina u orden concreta.

Datos visibles del plano

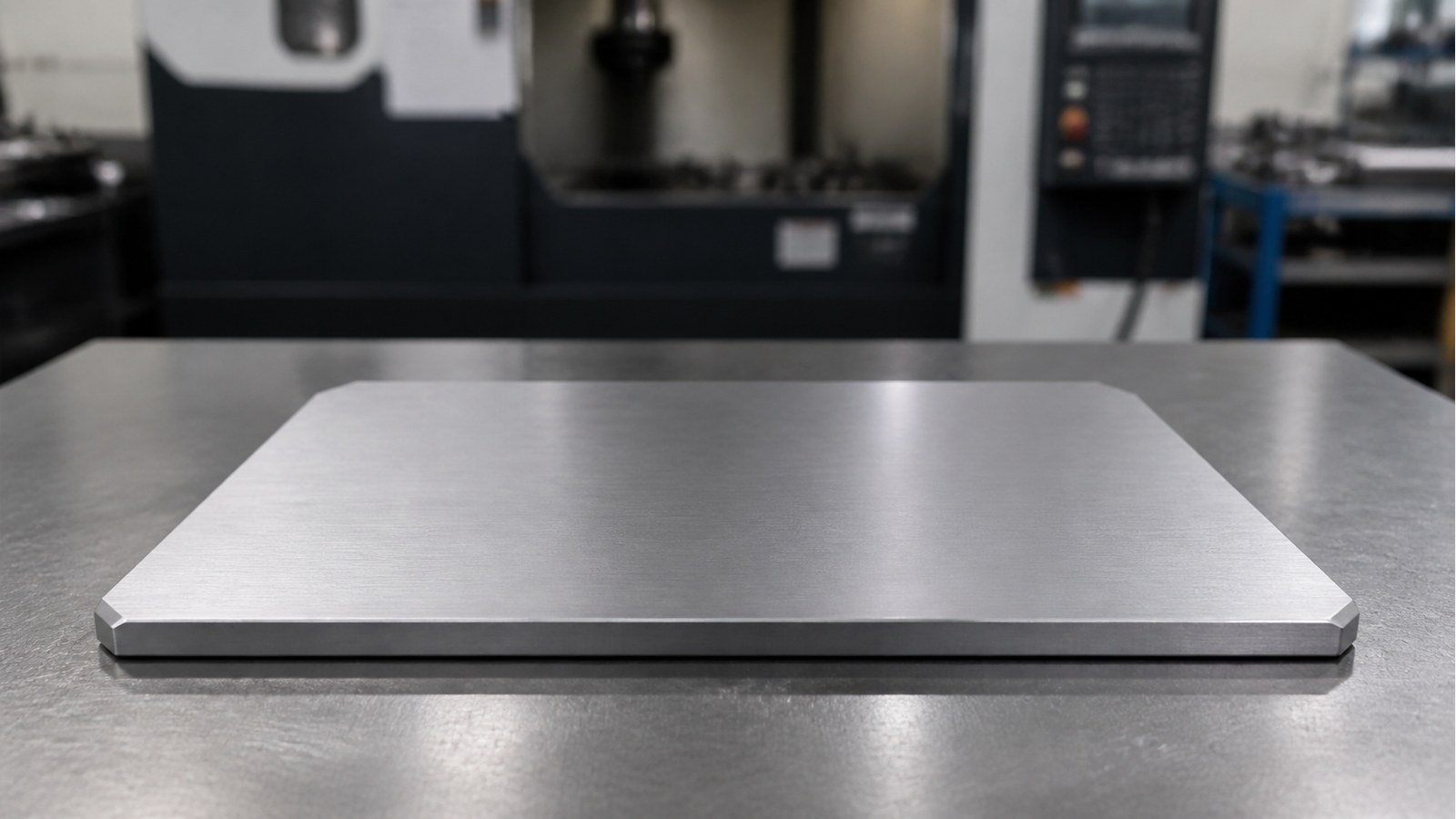

La informacion visible identifica AISI 304, tamano total de 600 mm x 420 mm x 10 mm, cuatro chaflanes C10, una nota de tolerancia general IT12, eliminacion de rebabas y aristas suavizadas. [Source: Visible annotations in the customer-provided engineering drawing]

Riesgos clave de mecanizado

El ingeniero Shi identifico como riesgos principales la planitud inicial del material, liberacion de tensiones residuales, sujecion concentrada, transferencia de datum en un perfil grande, consistencia de los chaflanes, rebabas continuas en los bordes y danos durante manipulacion.

Las tolerancias generales pueden aplicarse a dimensiones elegibles sin tolerancias individuales, mientras que las superficies funcionales requieren requisitos de plano controlado. [Source: ISO 2768-1:1989] La planitud, paralelismo y control de perfil deben definirse con un marco de tolerancias geometricas cuando la funcion de montaje lo requiera. [Source: ISO 1101:2017]

Recomendaciones de proceso

La ruta propuesta es revision del plano, confirmacion de direccion de instalacion y cara de contacto, revision del estado del material, preparacion del blank, establecimiento de datum, soporte y sujecion distribuidos, mecanizado del perfil y de los cuatro chaflanes C10, revision en condicion liberada, desbarbado, revision dimensional, limpieza y embalaje separado.

La placa no debe forzarse plana solo con sujecion local intensa. La limpieza de apoyos y la distribucion de apriete importan, porque la planitud aparente bajo carga puede no representar el estado despues de liberar la pieza. Los requisitos de textura superficial funcional deben declararse en la documentacion tecnica controlada. [Source: ISO 21920-1:2021]

Comunicacion para entrega de pequeno lote

Para una placa de contrapeso usada en equipos de ensamblaje automatizado, conviene confirmar cara de contacto, direccion de instalacion, relacion con el movimiento, metodo de manipulacion, revision del plano, tratamiento de esquinas y restricciones de embalaje antes de continuar la produccion. Los registros de primera pieza y revision dimensional pueden apoyar la comunicacion del proyecto.

FAQ

**Q1: Por que revisar una placa de perfil simple?** Su area grande, relacion con el espesor, condicion del material y metodo de sujecion pueden influir en la geometria liberada.

**Q2: IT12 reemplaza requisitos funcionales de planitud?** No. Los requisitos geometricos funcionales deben declararse en el plano controlado.

**Q3: Que se revisa en los chaflanes C10?** Orientacion, continuidad, consistencia entre esquinas y ausencia de aristas residuales agudas.

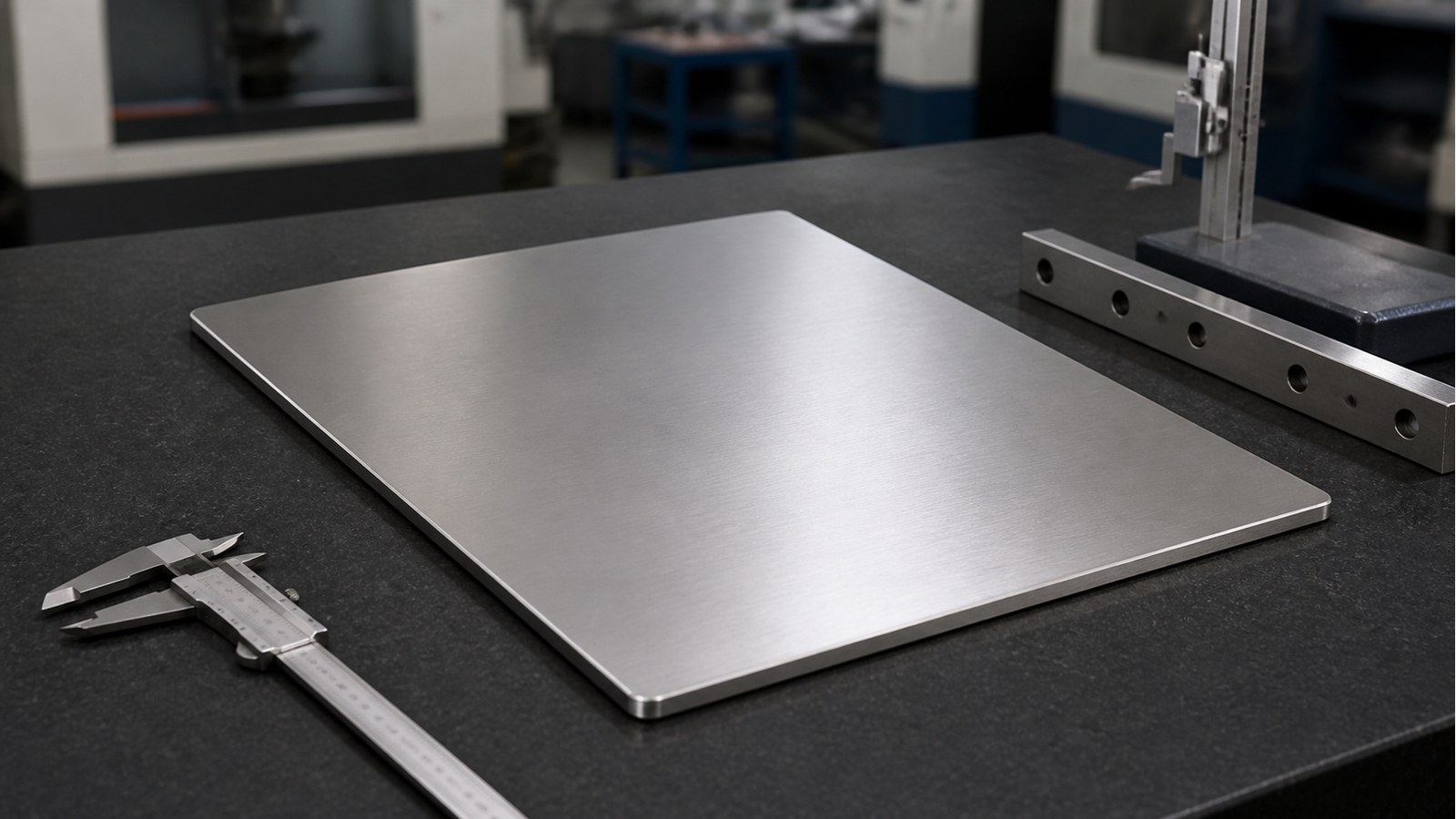

**Q4: Una placa es aceptable si parece plana mientras esta sujeta?** No necesariamente. Tambien debe revisarse en condicion liberada y apoyada de forma estable.

**Q5: Que importa durante la entrega?** Separacion limpia entre placas, proteccion de bordes y esquinas, restriccion contra movimiento y direccion clara de manipulacion.
