Eine Motor-Klemme fuer humanoide Roboter ist nicht nur ein gebogener Halter. Sie muss den Aussendurchmesser eines Gelenkmotors oder Motorgehaeuses stabil umschliessen und gleichzeitig Endlochgruppen, Gewinde und schwarze Eloxaloptik konsistent halten.

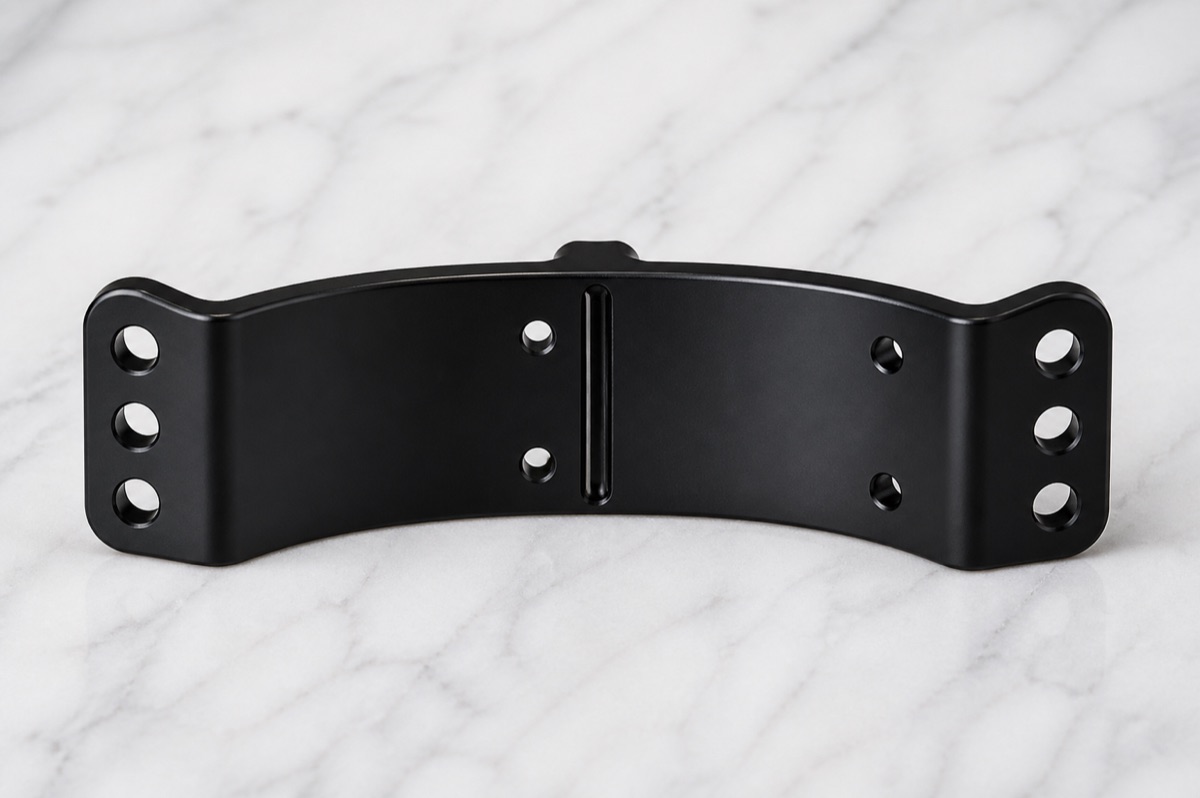

Diese Fallstudie behandelt eine 6061-T6 Aluminium-Motor-Klemme fuer den Bereich um einen Robotergelenkmotor. Das Teil besitzt einen gebogenen Duennwandkoerper, Montageohren an beiden Enden, einen engen Mittelschlitz, kleine Bohrungen und Endlochgruppen fuer Verschraubung oder Positionierung. OEMach steuerte das Projekt ueber gebogenen Bezug, Lochgruppenbeziehung und Nachpruefung nach dem Eloxal.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Teiletyp | Gebogene Motor-Klemme fuer Gelenkmotor oder Motorgehaeuse eines humanoiden Roboters |
| Werkstoff | 6061-T6 Aluminium |
| Struktur | Gebogener Duennwandkoerper, Montageohren, Endlochgruppen, Gewinde, Mittelschlitz und kleine Bohrungen |
| Oberflaeche | Schwarzes Eloxal |
| Prozessfokus | Gebogener Bezug, Duennwandverzug, Lochgruppenposition, Gewindequalitaet, Entgratung und Eloxalvorbereitung |
| Prueffokus | Gebogenes Profil, Endlochgruppen, Bohrungsdurchmesser, Gewinde Gut/Schlecht, Schlitzbreite, Planheit der Enden und schwarze Oberflaeche |
Warum das gebogene Profil wichtig ist
Der Wert dieser Klemme liegt nicht nur darin, dass sie gebogen aussieht. Bei der Montage muss sie zum Motoraussendurchmesser oder zur benachbarten runden Struktur passen, ohne die Endbohrungen in Spannung zu zwingen. Federt der Bogen zurueck oder wandern die Ohren, kann die Lochgruppe auf dem Messtisch stimmen und am Motor trotzdem ungleich spannen.
Die Endlochgruppen definieren Verschraubung und Positionierung. Bohrungsdurchmesser, Lochabstand und Fase muessen stabil bleiben, damit Schrauben sauber starten und keine ungleichmaessige Klemmkraft entsteht.
Bearbeitungsherausforderungen
Die erste Herausforderung ist die Duennwandsteifigkeit. Der gebogene Bereich ist nicht dick; ohne ausreichende Unterstuetzung beim Schruppen und Schlichten kann lokale Rueckfederung entstehen. Dadurch koennen Bogen, Endposition und Lochgruppenbeziehung nach dem Loesen wechseln.
Die zweite Herausforderung sind enger Mittelschlitz und kleine Bohrungen. Sie setzen lokale Spannung frei und erzeugen gratkritische Kanten. Grate an Bohrungen und Schlitzen werden nach schwarzem Eloxal sichtbarer und koennen Montage oder Handling stoeren.
Die dritte Herausforderung ist die Eloxalvorbereitung. Schwarzes Eloxal kann Kratzer, Spannmarken, Gratschatten und Reinigungsreste deutlicher zeigen. Entgratung muss daher aus Werkzeugweg, Spannung, Bohrungsfase und Vorpruefung geplant werden.
Fertigungslösung von OEMach
OEMach stellte zuerst einen stabilen gebogenen Aussenbezug und Bezuege an den Montageohren her. Formangepasste Unterstuetzung oder weiche Vorrichtungen reduzierten Verzug im Duennwandbereich. Beim Schruppen blieb kontrollierte Zugabe, das Schlichten erfolgte nach stabilisiertem Bezug und Spannzustand.
Bei Durchgangs- und Gewindebohrungen wurden Bohrungsfasen nach Verschraubungsbedarf kontrolliert. Ziel war gutes Schraubgefuehl, ohne wirksame Kontaktflaeche an den Montageohren zu verlieren.
Vor schwarzem Eloxal wurden umlaufende Entgratung und Reinigung abgeschlossen. Nach dem Eloxal pruefte OEMach Bohrungsmaeuler, gebogene Flaechen, Montageohren und Sichtflaechen erneut, damit das Teil montagebereit und optisch konsistent ist.
Prüfung und Lieferung

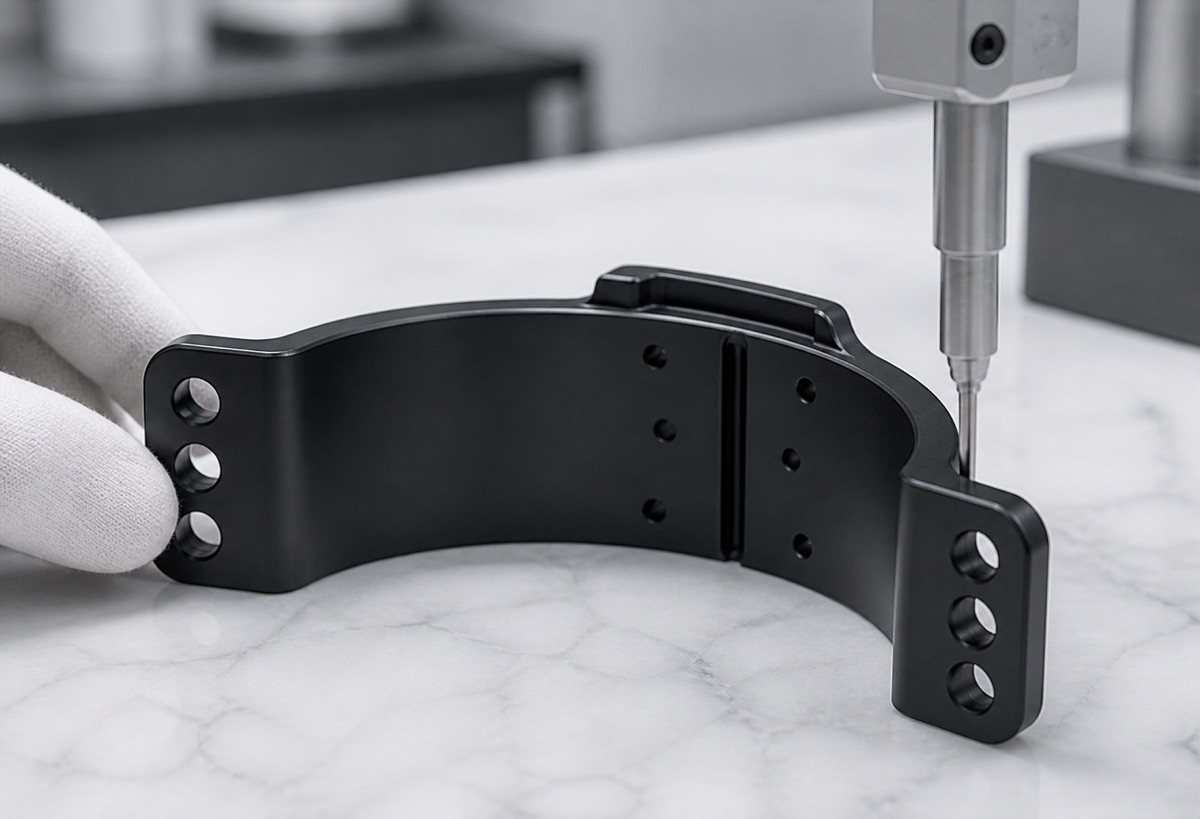

Die Pruefung betrachtete gebogene Kontur, Endlochgruppenposition, Bohrungsdurchmesser, Gewinde Gut/Schlecht, Schlitzbreite, Endplanheit und schwarze Oberflaeche als eine funktionale Gruppe. Eine einzelne Bohrung zu messen reicht bei einer Klemme fuer Motorgehaeuse nicht aus.
Beim Erstteil koennen KMG, optische Projektion oder Sonderlehren Profil und Lochgruppenbeziehung bestaetigen. In Kleinserien sollte die Stichprobe Lochgruppen, Gewinde, Optik und Nach-Eloxal-Zustand enthalten. Vor dem Verpacken muessen Bohrungen frei von Spaenen und Eloxalpartikeln sein.

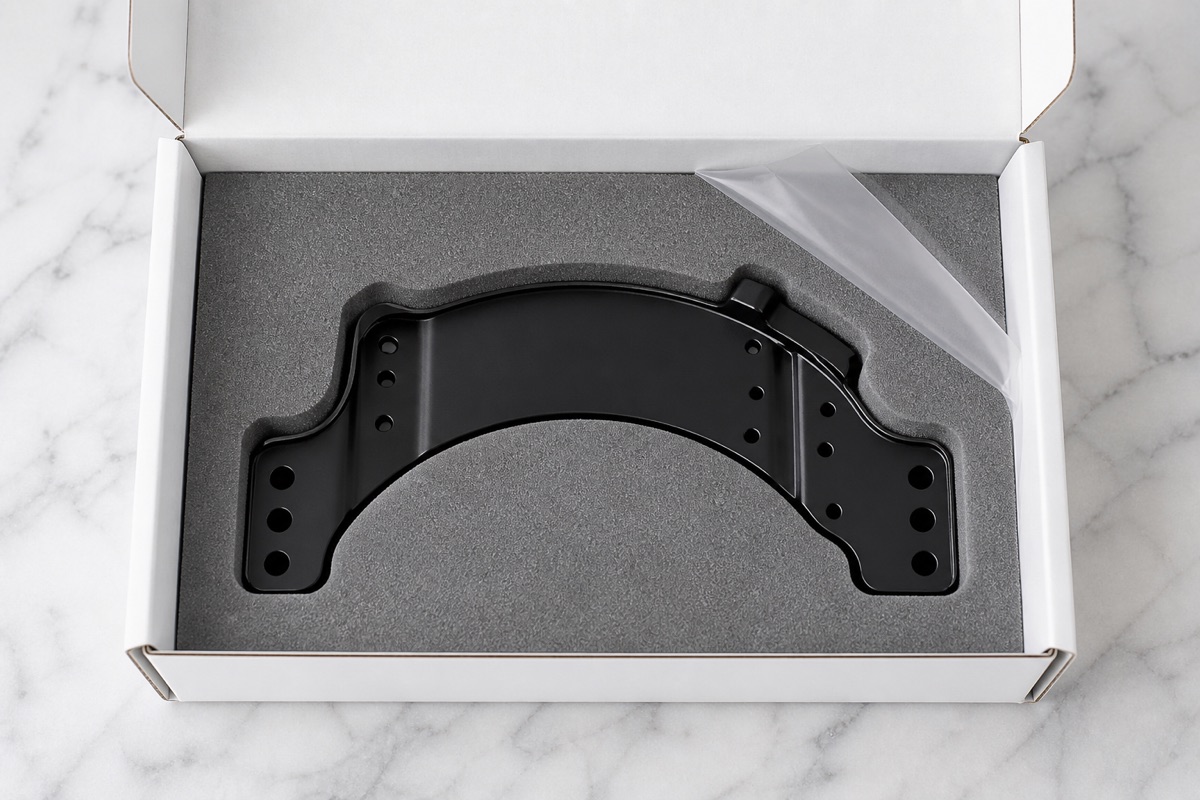

Zur Lieferung nutzte OEMach Einzelpositionierung in formangepasstem Schaum. Montageohren und gebogene Sichtflaechen bleiben gegen Reibung getrennt, sodass der Kunde Kontur, saubere Bohrungsmaeuler und Montagevalidierung direkt pruefen kann.
FAQ
Warum ist das gebogene Profil bei Motor-Klemmen kritisch?
Es bestimmt den Kontakt zum Motoraussendurchmesser oder zur benachbarten runden Struktur. Profilfehler koennen die Lochgruppe beim Verschrauben ungleich belasten.
Warum vor schwarzem Eloxal die Optik pruefen?
Schwarzes Eloxal macht Kratzer, Grate und Spannmarken sichtbarer. Eine Vorpruefung reduziert Ablehnungsrisiko nach der Behandlung.
Eignet sich diese Klemme fuer schnelle Prototypen?
Ja, aber die Planung sollte Bearbeitung, Entgratung, Eloxal, Nachpruefung und Schutzverpackung enthalten, nicht nur CNC-Schnittzeit.
