Una abrazadera de motor para robot humanoide no es solo un soporte curvo. Debe rodear el diametro exterior del motor o de la carcasa con contacto estable, mientras mantiene consistentes los grupos de agujeros, roscas y apariencia anodizada negra.

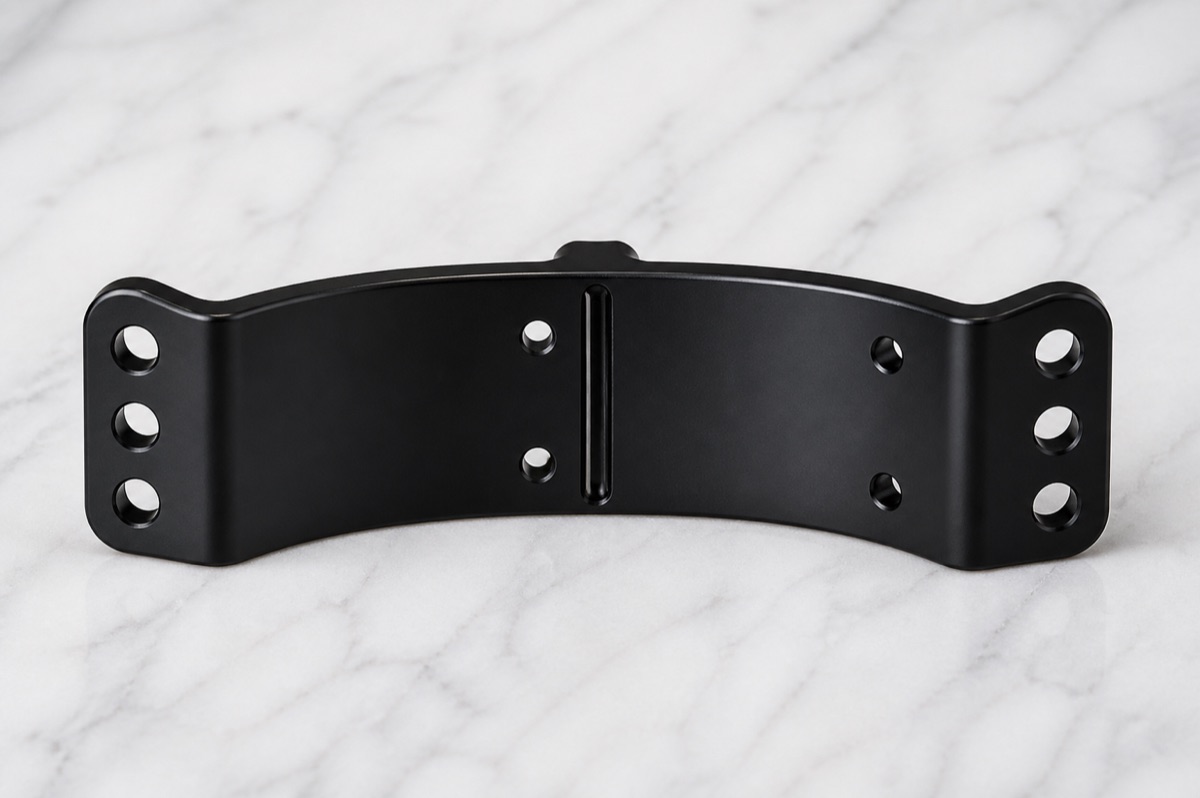

Este caso cubre una abrazadera de aluminio 6061-T6 usada alrededor de un motor de articulacion. La pieza tiene cuerpo curvo de pared delgada, orejas de montaje en ambos extremos, ranura central estrecha, agujeros pequenos y grupos de agujeros para fijacion o posicionamiento. OEMach gestiono el proyecto alrededor del datum curvo, la relacion de agujeros y la inspeccion posterior al anodizado.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Tipo de pieza | Abrazadera curva para fijacion de motor o carcasa de motor en robot humanoide |
| Material | Aluminio 6061-T6 |
| Estructura | Cuerpo curvo de pared delgada, orejas, grupos de agujeros, roscas, ranura central y agujeros pequenos |
| Acabado | Anodizado negro |
| Foco de proceso | Datum curvo, deformacion de pared delgada, posicion de agujeros, calidad de rosca, desbarbado y preparacion para anodizado |
| Foco de inspeccion | Perfil curvo, grupos de agujeros, diametro, rosca pasa/no pasa, ancho de ranura, planitud de extremos y superficie negra |
Por qué importa el perfil curvo
El valor de esta abrazadera no esta solo en que parezca curva. En montaje debe ajustarse al diametro exterior del motor o estructura redonda cercana sin forzar los agujeros finales. Si el arco recupera o las orejas se desplazan, el grupo de agujeros puede medir bien en mesa y aun asi apretar de forma desigual.
Los grupos de agujeros de los extremos definen bloqueo y posicionamiento. Diametro, paso y chaflan deben mantenerse estables para evitar inicio de tornillo duro, desalineacion o presion irregular.
Retos de mecanizado
El primer reto es la rigidez de pared delgada. La seccion curva no es gruesa; si el apoyo en desbaste y acabado no es suficiente, puede aparecer recuperacion local y cambiar arco, posicion de extremo y relacion de agujeros.
El segundo reto son la ranura central estrecha y los agujeros pequenos. Liberan tension local y crean bordes sensibles a rebabas. Las rebabas en agujeros y ranuras se ven mas despues del anodizado negro y pueden afectar montaje.
El tercer reto es preparar el anodizado. El acabado negro puede ampliar visualmente rayas, marcas de sujecion, sombras de rebaba y residuos. El desbarbado debe planearse desde trayectoria, sujecion, chaflan e inspeccion previa.
Solución de fabricación de OEMach
OEMach establecio primero una referencia exterior curva y datum de orejas. Se uso apoyo conformado o utillaje blando para reducir deformacion en la zona delgada. El desbaste dejo reserva controlada y el acabado se realizo cuando datum y sujecion estaban estables.
En agujeros pasantes y roscados, los chaflanes se controlaron segun la necesidad de fijacion. El objetivo fue mejorar el inicio del tornillo sin eliminar area efectiva de contacto en las orejas.
Antes del anodizado negro se completo desbarbado y limpieza de todo el contorno. Despues del anodizado, OEMach reviso bocas de agujero, superficies curvas, orejas y caras visibles para confirmar montaje y consistencia visual.
Inspección y entrega

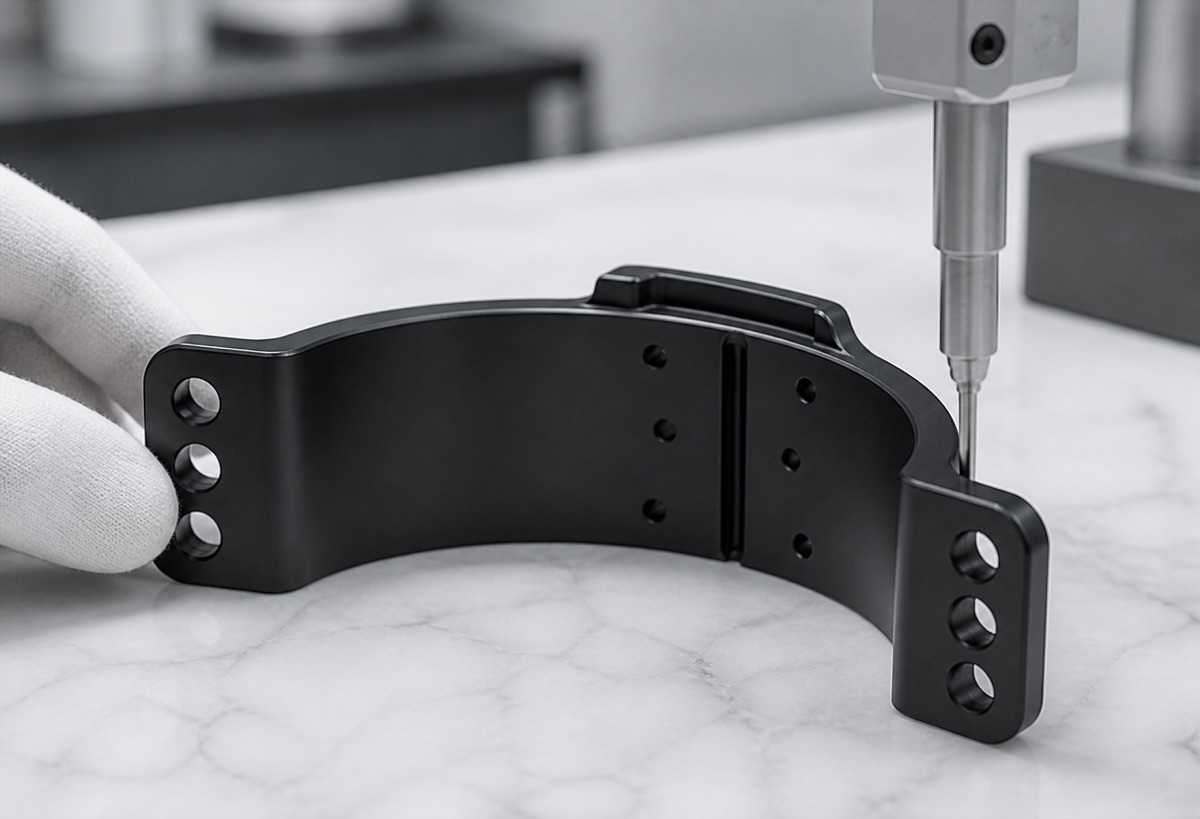

La inspeccion reviso perfil curvo, posicion de grupos de agujeros, diametro, rosca pasa/no pasa, ancho de ranura, planitud de extremos y apariencia negra como un conjunto funcional. Medir solo un agujero no basta para una abrazadera que debe apoyar sobre una carcasa de motor.
En primera pieza, CMM, proyeccion optica o utiles dedicados ayudan a confirmar perfil y relacion de agujeros. En lotes pequenos, el muestreo debe cubrir grupos, roscas, apariencia y estado posterior al anodizado. Antes de embalar, los agujeros deben estar sin virutas ni particulas.

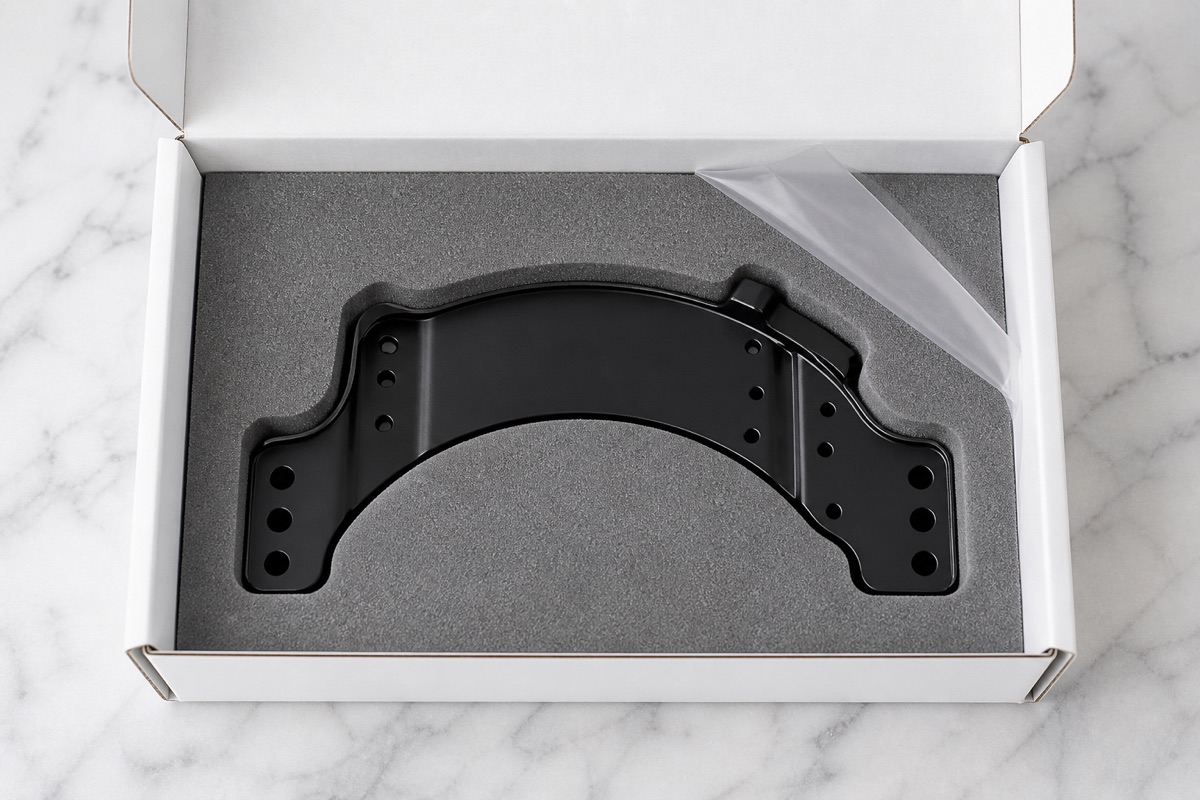

Para la entrega, OEMach uso espuma conformada individual. Las orejas y superficies curvas visibles quedan separadas del roce, facilitando que el cliente inspeccione contorno, bocas limpias y validacion de montaje.
FAQ
Por qué es crítico el perfil curvo?
Afecta el contacto con el diametro exterior del motor o estructura redonda. Un error de perfil puede cargar de forma desigual el grupo de agujeros.
Por qué revisar apariencia antes del anodizado negro?
El anodizado negro hace mas visibles rayas, rebabas y marcas de sujecion. La revision previa reduce rechazo despues del tratamiento.
Puede fabricarse como prototipo rapido?
Si, pero el plazo debe incluir mecanizado, desbarbado, anodizado, reinspeccion y embalaje, no solo tiempo de corte CNC.
