Die Herausforderung eines PCB-Halters ist nicht die Anzahl der Bohrungen. Bei einem Taillen-PCB-Halter fuer humanoide Roboter muessen duenne Platte, Biegehoehe, Montagebohrungen und schwarz eloxierte Optik gleichzeitig montagefaehig sein.

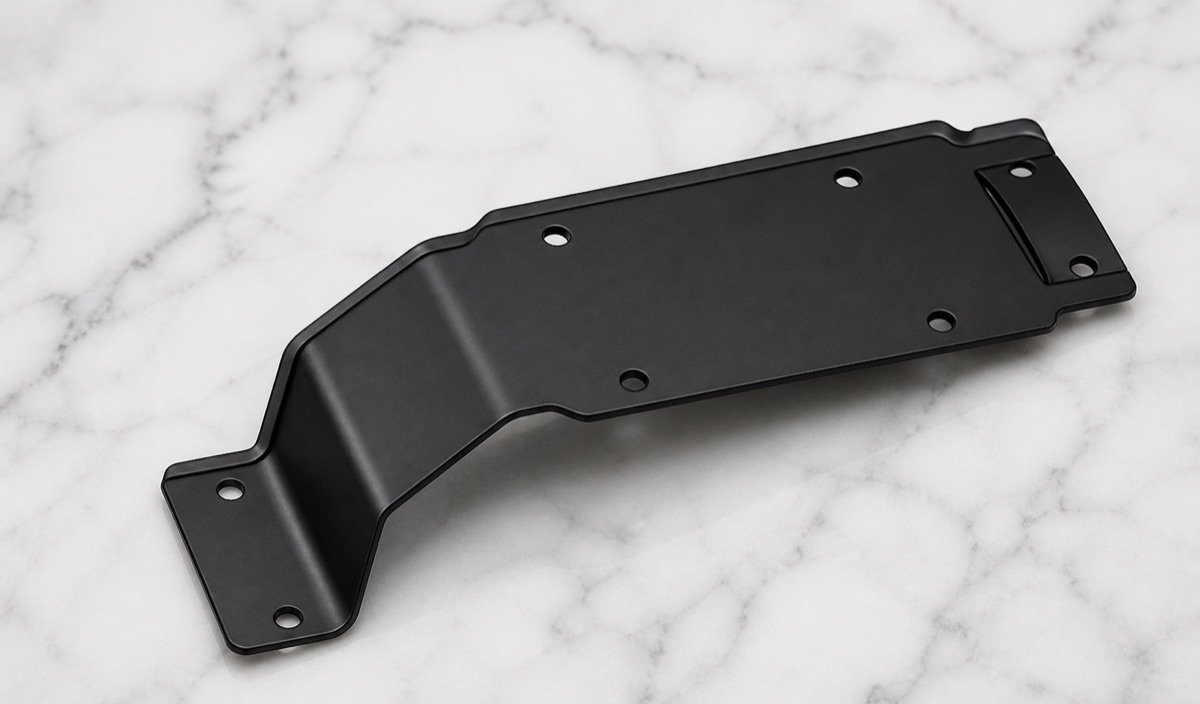

Diese Fallstudie behandelt einen 6061-T6 Aluminiumhalter mit schwarzem Eloxal. Die Struktur ist eine lange duenne Halteplatte mit Biegung oder Hoehenversatz an einem Ende, mehreren Montagebohrungen, lokalen Freistellungen, Radiusuebergaengen und kleinen Endplattformen. Sie traegt PCB oder verwandte Module im Taillenbereich.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Teiletyp | Taillen-PCB-Montagehalter fuer humanoiden Roboter |
| Werkstoff | 6061-T6 Aluminium |
| Struktur | Lange duenne Platte, Biegehoehenversatz, Montagebohrungen, Freistellungen, Radius und Endplattformen |
| Oberflaeche | Schwarzes Eloxal |
| Prozessfokus | Bohrungsbezug, Plattenebenheit, Biegehoehe, Radius, Grate und Vor-Eloxal-Optik |
| Prueffokus | Montagebohrungsposition, Durchmesser, Biegehoehe, Ebenheit, Radiusuebergang, Plattformen und schwarze Oberflaeche |
Warum ein Halter passen und trotzdem schlecht sitzen kann
Bei der Kundenmontage zaehlen drei Punkte: Bohrungen muessen fluchten, die Biegehoehe muss stimmen und die Montageflaeche muss eben bleiben. Positionsfehler stoeren PCB-Befestigung, Hoehenfehler stoeren Freiraum, schlechte Ebenheit kann das PCB belasten.
Schwarzes Eloxal bedeutet auch, dass Grate, Kratzer und Druckstellen vor dem Finish frueh kontrolliert werden muessen. Nach dem Eloxal werden kleine Kantenfehler und Farbunterschiede am Biegebereich sichtbarer.
Bearbeitungsherausforderungen
Die erste Herausforderung ist Duennplattenverzug. Lange blechartige Teile koennen sich beim Bearbeiten, Formen oder Spannen leicht verziehen und dadurch die Endanlage beeinflussen.
Die zweite Herausforderung ist Biegehoehe und Radiusuebergang. Der Biegebereich muss die geforderte Hoehe erreichen und gleichzeitig Risse, Druckmarken oder ungleichmaessiges Finish am Radius vermeiden.
Die dritte Herausforderung ist die Bohrungsbeziehung. Mehrere Montagebohrungen liegen entlang der Laengsseite. Ist der Bezug instabil, kann kumulierter Lochabstandsfehler die PCB-Montage stoeren.
Fertigungslösung von OEMach
OEMach trennte zuerst Funktionsflaechen und Sichtflaechen, dann wurden Bohrungsbezug und Methode zur Biegehoehenkontrolle definiert. Beim Bearbeiten und Formen wurden Unterstuetzung und Spannung so gesteuert, dass die duenne Platte nicht lokal verformt wurde.
Nach dem Formen wurde die Beziehung zwischen Montagebohrungen und Biegehoehe geprueft, nicht nur einzelne Bohrungsdurchmesser. Vor dem schwarzen Eloxal wurden Bohrungsfasen, Laengskantengrate, Biegeuebergang und Kratzer geprueft.
Nach dem Eloxal pruefte OEMach Sichtflaechen, Bohrungsmaeuler, Montageflaechenebenheit und Sauberkeit erneut. Ziel war, den Halter ohne Nacharbeit in die Montagevalidierung des Kunden zu bringen.
Prüfung und Lieferung

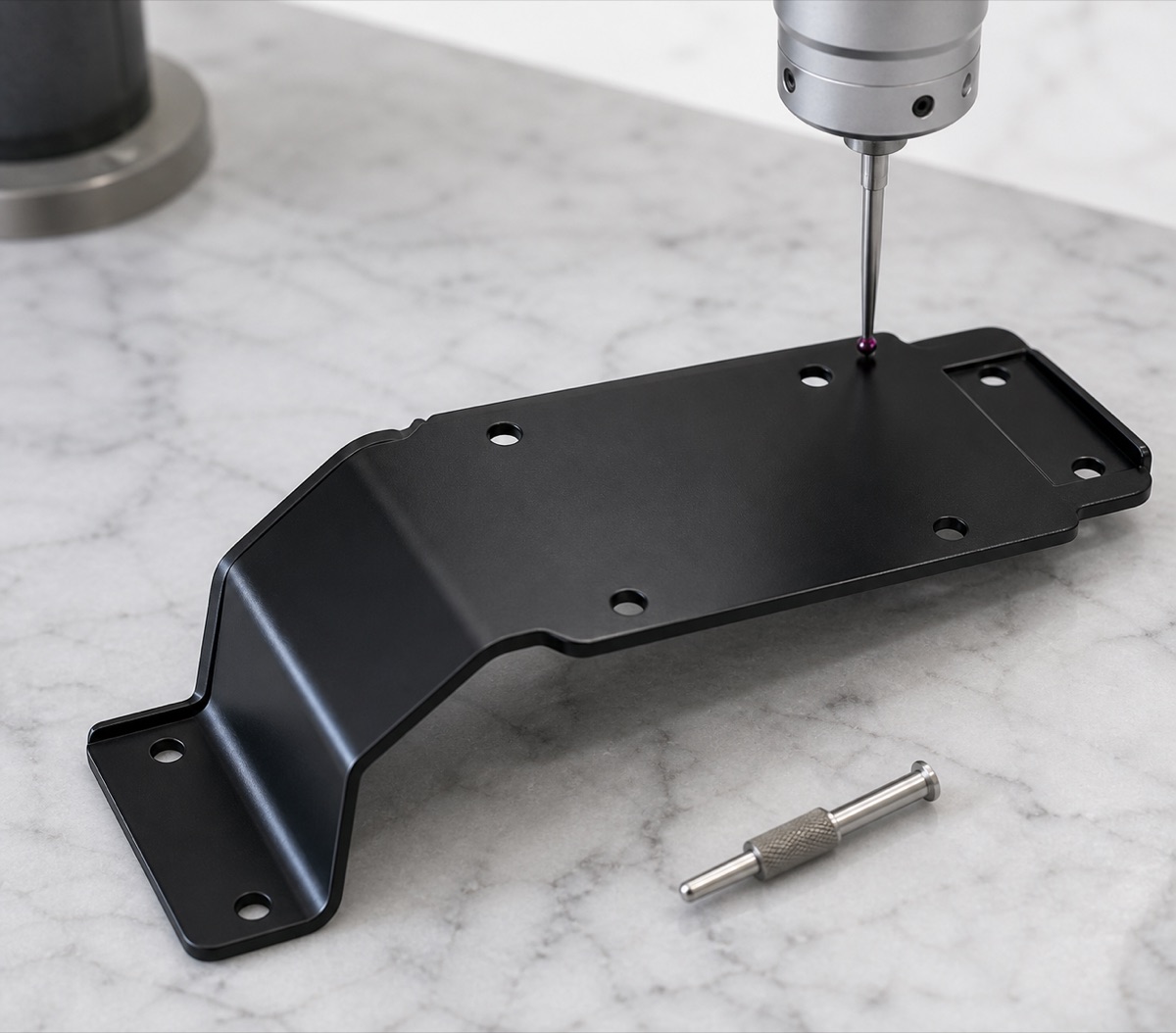

Die Pruefung umfasste Montagebohrungsposition, Bohrungsdurchmesser, Biegehoehe, Radiusuebergang, Plattenebenheit und kleine Endplattformen. Bei PCB-Haltern sollte die Bohrungsposition zusammen mit Referenzkante, Biegeflaeche und Lochgruppe bestaetigt werden.
Die Nach-Eloxal-Pruefung fokussierte helle Kanten an Bohrungen, Kantenschaeden, Farbwechsel am Biegebereich, Kratzer und Sauberkeit. Duenne Halter koennen auch beim Transport verbiegen, deshalb ist die Verpackung Teil des Qualitaetsplans.

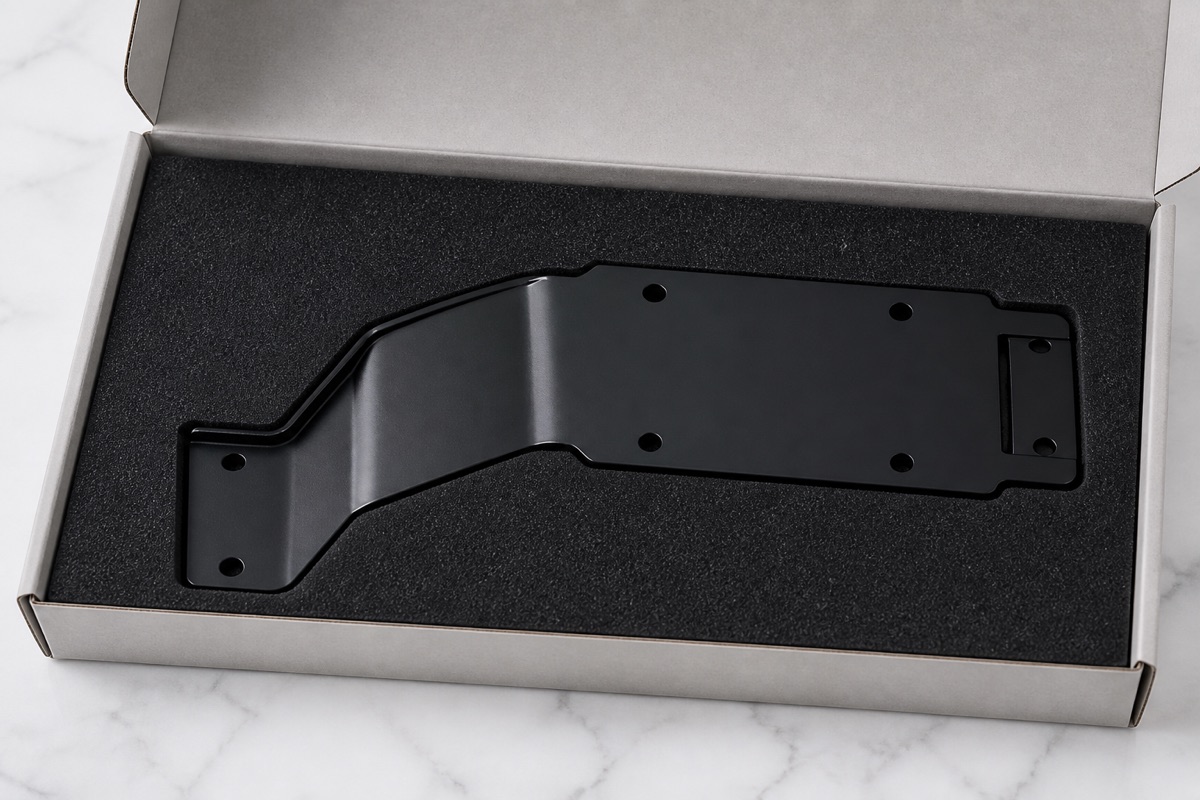

OEMach nutzte formangepassten Schaum, Endpositionierung und Einzeltrennung, um Biegebereich und schwarze Oberflaeche zu schuetzen. Klare Bohrungsposition, saubere Flaeche und keine Transportverformung sind die direkten Lieferqualitaetsmerkmale.
FAQ
Warum ist Biegehoehe bei PCB-Haltern kritisch?
Sie bestimmt den Freiraum zwischen PCB, Kabelbaum, Gehaeuse und Nachbarstrukturen. Fehler koennen Interferenz oder schlechte Anlage verursachen.
Was sollte vor schwarzem Eloxal geprueft werden?
Bohrungsmaeuler, Biegekanten, Sichtflaechen, Grate und Oberflaechenmarken, weil Eloxal diese Fehler sichtbarer machen kann.
Wie schuetzt man lange duenne Halter beim Versand?
Formangepasster Schaum, Endpositionierung und Einzeltrennung verhindern Verbiegen, Rollen und Oberflaechenreibung.
