La dificultad de un soporte PCB no es cuántos agujeros tiene. En un soporte PCB de cintura para robot humanoide, placa delgada, altura de doblado, posicion de agujeros y apariencia anodizada negra deben cumplir a la vez.

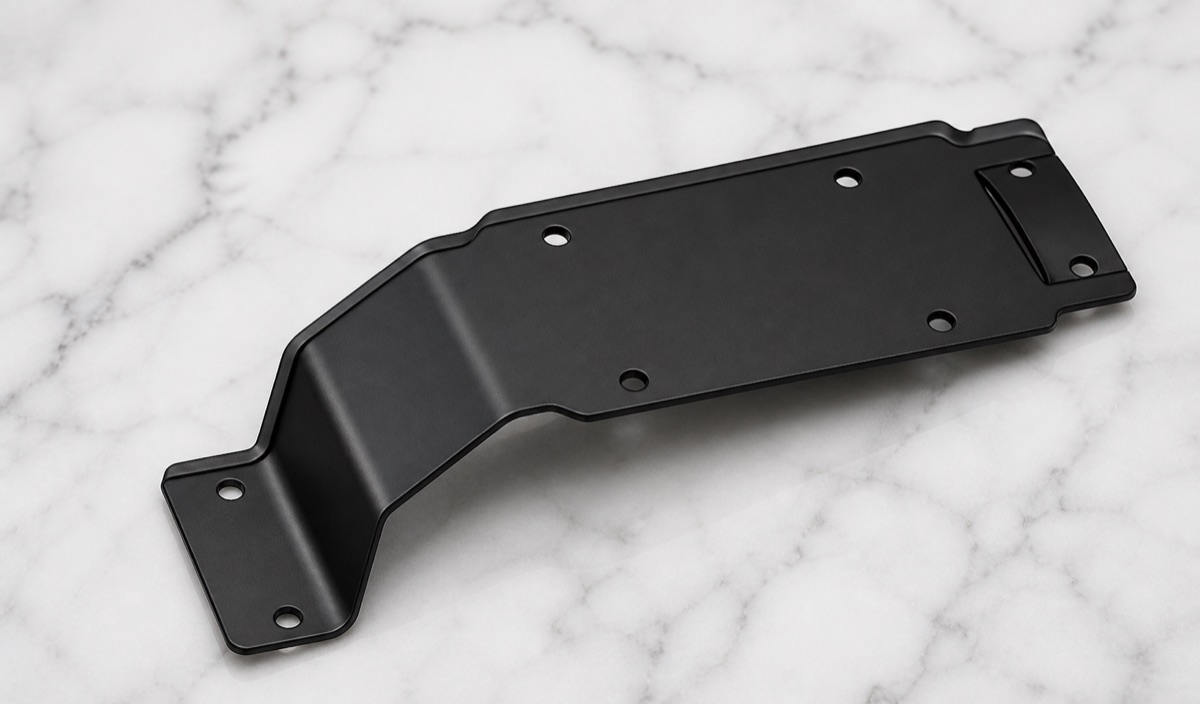

Este caso cubre un soporte de aluminio 6061-T6 con anodizado negro. La estructura es una placa larga delgada con doblado o desplazamiento de altura en un extremo, varios agujeros de montaje, alivios locales, radios de transicion y pequenas plataformas. Soporta PCB o modulos relacionados en la cintura del robot.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Tipo de pieza | Soporte de montaje PCB de cintura para robot humanoide |
| Material | Aluminio 6061-T6 |
| Estructura | Placa larga delgada, altura doblada, agujeros, alivios, radio y plataformas finales |
| Acabado | Anodizado negro |
| Foco de proceso | Datum de agujeros, planitud, altura de doblado, radio, rebabas y apariencia antes de anodizar |
| Foco de inspeccion | Posicion de agujeros, diametro, altura, planitud, transicion de radio, plataformas y superficie negra |
Puede montar y aun así apoyar mal
En el montaje del cliente importan tres puntos: que los agujeros alineen, que la altura de doblado sea correcta y que la cara de montaje permanezca plana. El error de posicion afecta la fijacion del PCB, el error de altura afecta espacios y la mala planitud puede cargar el PCB.
El anodizado negro tambien exige controlar rebabas, rayas y marcas de presion antes del acabado. Despues del anodizado, pequenos defectos de borde y diferencias de color cerca del doblado se ven mas.
Retos de mecanizado
El primer reto es la deformacion de placa delgada. Las piezas largas pueden alabearse ligeramente durante mecanizado, formado o sujecion, afectando el apoyo final.
El segundo reto es altura de doblado y transicion de radio. La zona doblada debe alcanzar la altura requerida sin grietas, marcas de presion ni acabado irregular en el radio.
El tercer reto es la relacion de agujeros. Varios agujeros se distribuyen a lo largo del lado largo; si el datum no es estable, el error acumulado puede afectar el montaje del PCB.
Solución de fabricación de OEMach
OEMach separo primero caras funcionales y visibles, y definio datum de agujeros y metodo para controlar altura. Durante mecanizado y formado, soporte y sujecion evitaron deformacion local de la placa.
Despues de formar, se verifico la relacion entre agujeros y altura de doblado, no solo diametros aislados. Antes del anodizado se revisaron chaflanes, rebabas de borde, transicion y rayas.
Despues del anodizado, OEMach reviso caras visibles, bocas de agujero, planitud de montaje y limpieza para que el soporte entrara directamente a validacion de montaje.
Inspección y entrega

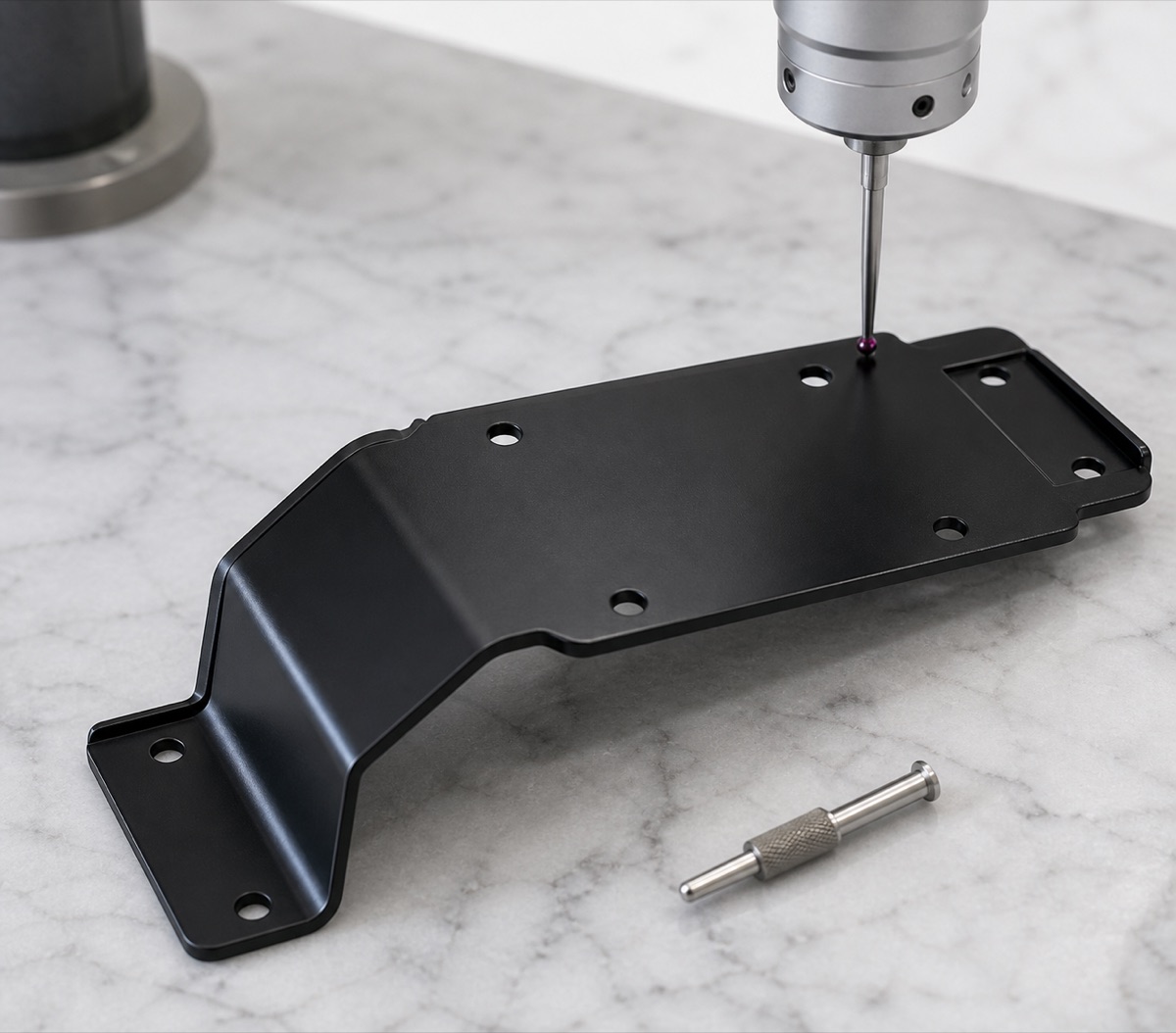

La inspeccion incluyo posicion y diametro de agujeros, altura de doblado, transicion de radio, planitud de placa y pequenas plataformas finales. Para soportes PCB, la posicion debe confirmarse junto con borde de referencia, cara doblada y grupo de agujeros.
La revision despues del anodizado se centro en bordes brillantes en agujeros, golpes, cambio de color cerca del doblado, rayas y limpieza. Los soportes delgados tambien pueden doblarse en transporte, por lo que el embalaje forma parte del plan de calidad.

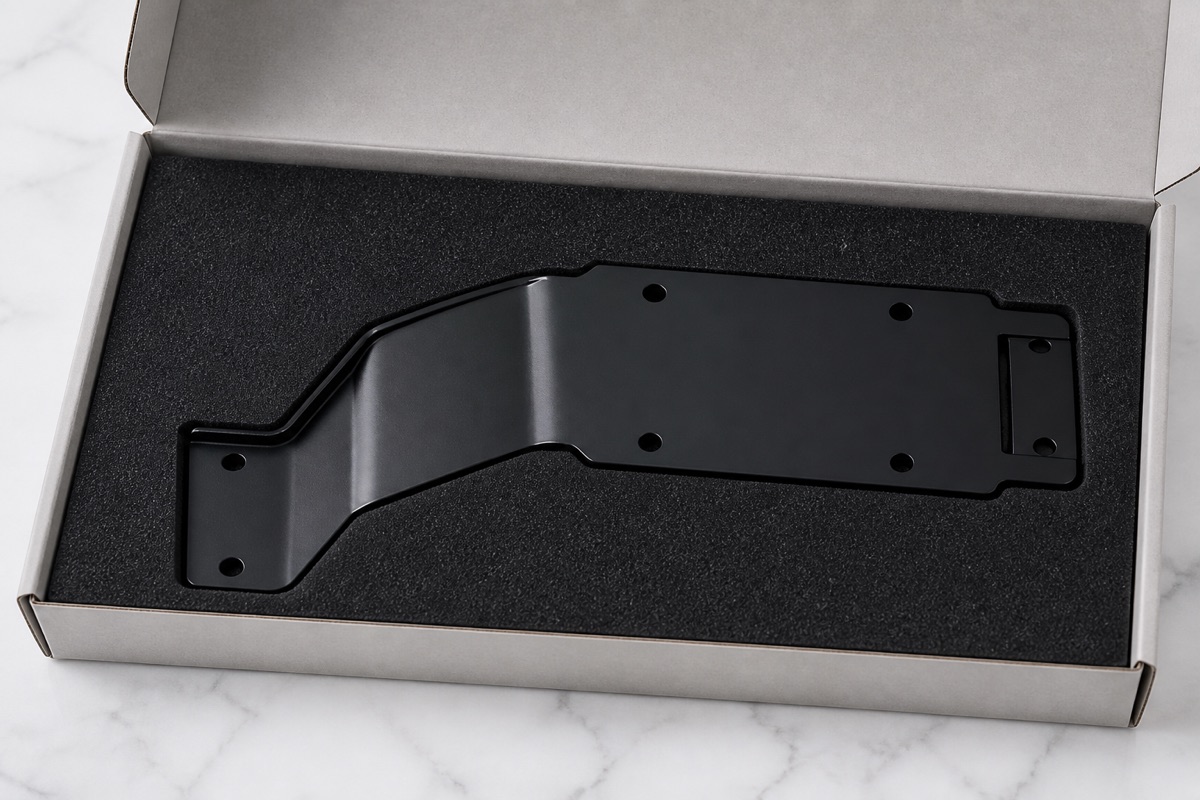

OEMach uso espuma conformada, limite en extremos y separacion individual para proteger la zona doblada y la superficie negra. La entrega correcta se ve en agujeros claros, superficie limpia y soporte sin deformacion.
FAQ
Por qué es crítica la altura de doblado?
Controla el espacio entre PCB, arnes, carcasa y estructuras cercanas. Un error puede causar interferencia o mal apoyo.
Qué revisar antes del anodizado negro?
Bocas de agujero, bordes de doblado, caras visibles, rebabas y marcas, porque el anodizado puede hacerlos mas evidentes.
Cómo proteger un soporte largo y delgado?
Espuma conformada, limite en extremos y separacion individual evitan doblado, rodadura y roce superficial.
