Eine Lagerdruckplatte sieht wie ein duenner Ring aus, uebernimmt im Unterschenkelhalter eines humanoiden Roboters aber Lagerpressung, Begrenzung und Schraubbezug. Innenstufe und Kreislochbild sind wichtiger als die Aussenkontur.

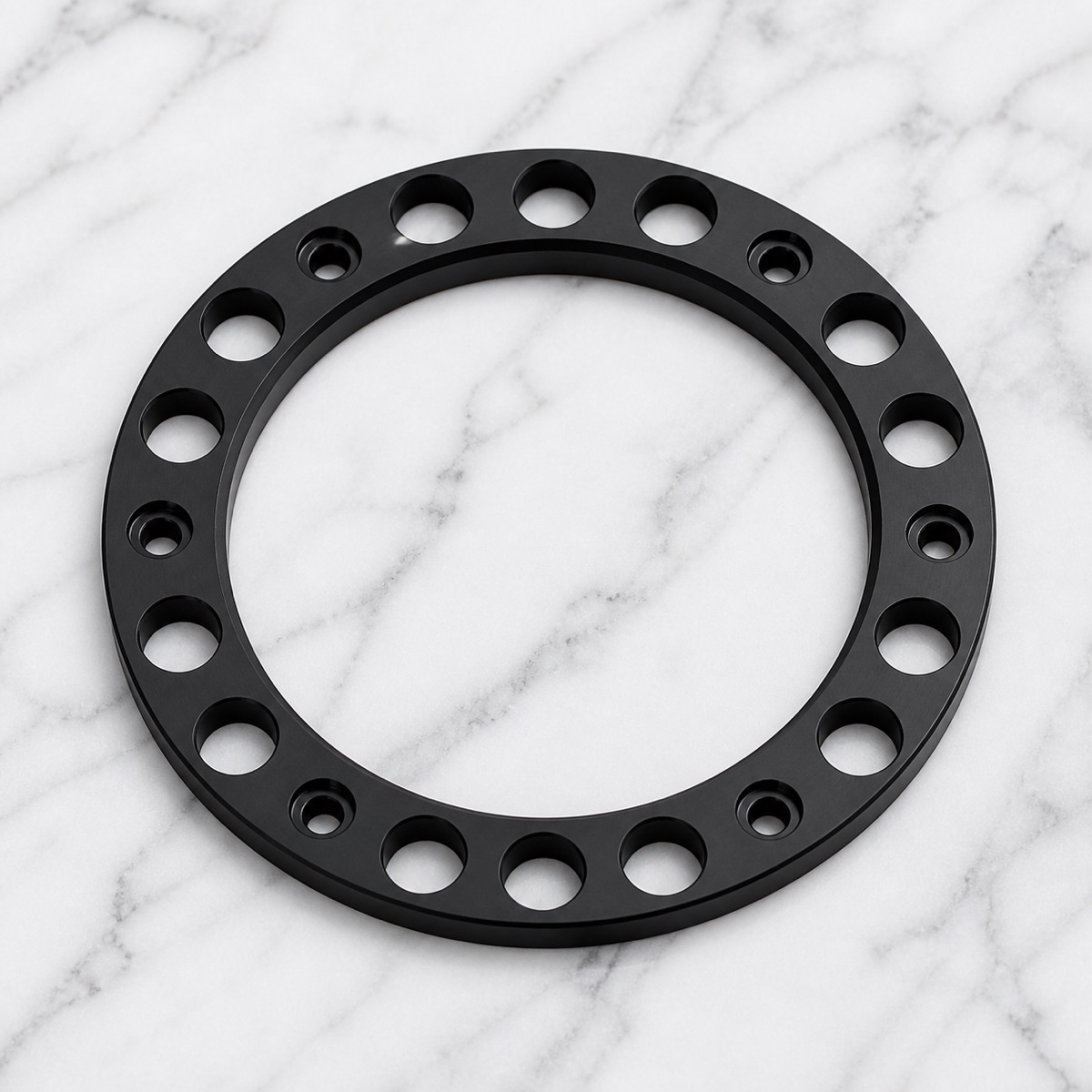

Diese Fallstudie behandelt eine duenne Ringdruckplatte mit schwarzem Eloxal. Die genaue Werkstoffsorte sollte immer gegen BOM oder technische Kundendatei bestaetigt werden; die Prozessplanung folgte der Logik eines eloxierten Aluminium-Duennrings und behielt einen Materialfreigabeschritt bei.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Teiletyp | Lagerdruckplatte fuer Unterschenkelhalter eines humanoiden Roboters |
| Struktur | Duenner Ring, Zentralbohrung, Innenstufe, Kreislochgruppe, kleine Bohrungen und Senkungen |
| Oberflaeche | Schwarzes Eloxal |
| Prozessfokus | Duennring-Spannung, Innenstufe, Lochbildbezug, Entgratung und Kontrolle vor Eloxal |
| Prueffokus | Innenbohrung, Stufendicke, Planheit, Bohrungsdurchmesser, Lochabstand, Lochgruppenposition und Oberflaeche |
| Lieferfokus | Nach-Eloxal-Pruefung, saubere Bohrungsmaeuler und reibungsarme Verpackung |
Innenstufe und Lochbild sind funktional
Die Funktion dieser Platte ist nicht nur Abdeckung. Ueber Planflaeche und Innenstufe kann sie ein Lager oder Nachbarteil pressen, positionieren oder begrenzen. Zentralbohrung und Stufe definieren den Kontakt, das aeussere Lochbild die Schraubkonsistenz.
Wandert das Lochbild relativ zur Mitte, koennen Schrauben trotzdem starten, aber die Platte kann ungleich belasten. Bei Duennringen reicht ein einzelner Bohrungsdurchmesser nicht; Beziehung zwischen Zentrum, Planflaeche und Lochgruppe muss geprueft werden.
Bearbeitungsherausforderungen
Die erste Herausforderung ist Duennring-Spannung. Zu hohe Spannkraft kann die Planflaeche elastisch verformen, sodass der Zustand nach dem Loesen anders ist als beim Schneiden.
Die zweite Herausforderung ist kumulierter Lochbildfehler. Mehrere Bohrungen, Senkungen und kleine Loecher liegen um den Ring. Einzelmerkmale koennen gut sein, waehrend das Gesamtbild Montagewiderstand erzeugt.
Die dritte Herausforderung ist Vorbereitung auf schwarzes Eloxal. Grate, Kratzer, Dellen und Reinigungsreste werden danach sichtbarer. Ungleichmaessige Entgratung an Bohrungsmaeulern erzeugt helle Kanten oder schlechtes Schraubgefuehl.
Fertigungslösung von OEMach
OEMach stellte zuerst eine stabile Planflaeche und einen Zentralbezug her, dann wurden Zentralbohrung, Innenstufe und aeussere Lochgruppe um denselben Bezug bearbeitet. Schrupp- und Schlichtzugaben wurden ausgeglichen, um lokalen Verzug zu begrenzen.
Das Kreislochbild wurde zur Zentralbohrung organisiert, damit alle Bohrungen ein funktionales Koordinatensystem teilen. Bohrungsfasen dienten Entgratung und sauberem Schraubstart, ohne die schwarze Eloxalkante zu stark zu schneiden.
Vor dem Eloxal wurden Reinigung und Sichtpruefung durchgefuehrt. Nach schwarzem Eloxal pruefte OEMach Bohrungsmaeuler, Planflaeche, Innenstufe, Bohrungszustand und Sichtflaechen vor der Verpackung.
Prüfung und Lieferung

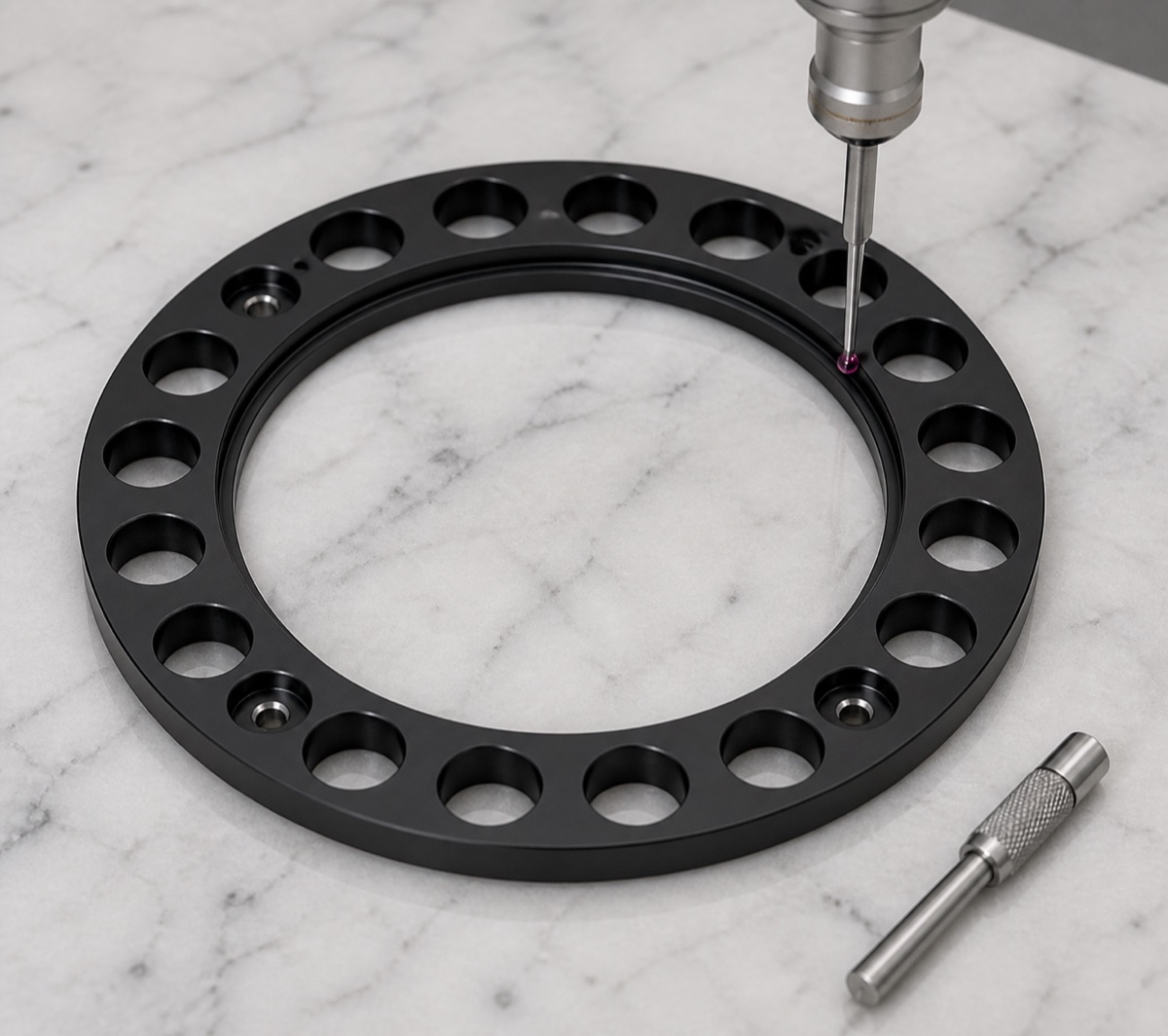

Die Pruefung umfasste Innenbohrung, Stufendicke, Planheit, Bohrungsdurchmesser, Lochabstand, Beziehung der Lochgruppe zur Mitte, Fase und Oberflaeche. Beim Erstteil koennen KMG, optische Projektion oder Sonderlehren das gesamte Muster bestaetigen.
Nach schwarzem Eloxal ist Sichtpruefung besonders wichtig. Helle Kanten, Kratzer, Partikel in der Bohrung, Dellen und Verwechslung koennen die Montagebewertung des Kunden beeinflussen.

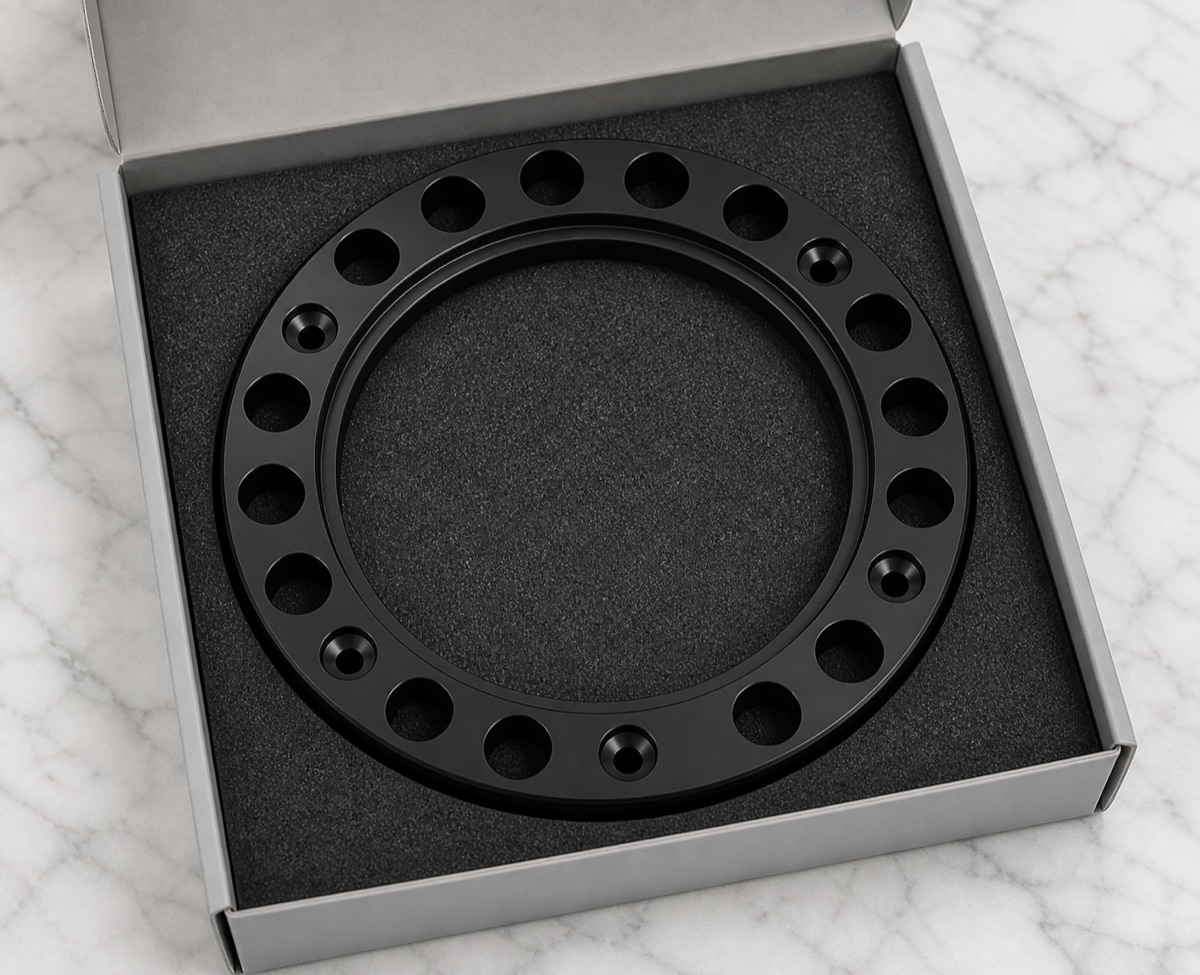

Die Platte wurde mit Schaumpositionierung oder lagenweiser Trennung verpackt, um Reibung zwischen schwarzen Oberflaechen zu vermeiden und Bohrungsmaeuler zu schuetzen. Das erleichtert auch die Wareneingangspruefung.
FAQ
Was wird bei Lagerdruckplatten oft unterschaetzt?
Planheit des Duennrings, die Beziehung des Lochbilds zur Mitte und helle Kanten nach schwarzem Eloxal.
Kann man planen, wenn der Werkstoff noch nicht final ist?
Eine Prozessannahme nach Struktur und Finish ist moeglich, aber Werkzeuge, Pruefung und Preis sollten dem bestaetigten Werkstoff folgen.
Warum nach schwarzem Eloxal erneut pruefen?
Eloxal macht Grate, Kratzer, helle Kanten und Rueckstaende sichtbarer; diese Punkte koennen Montage und Abnahme beeinflussen.
