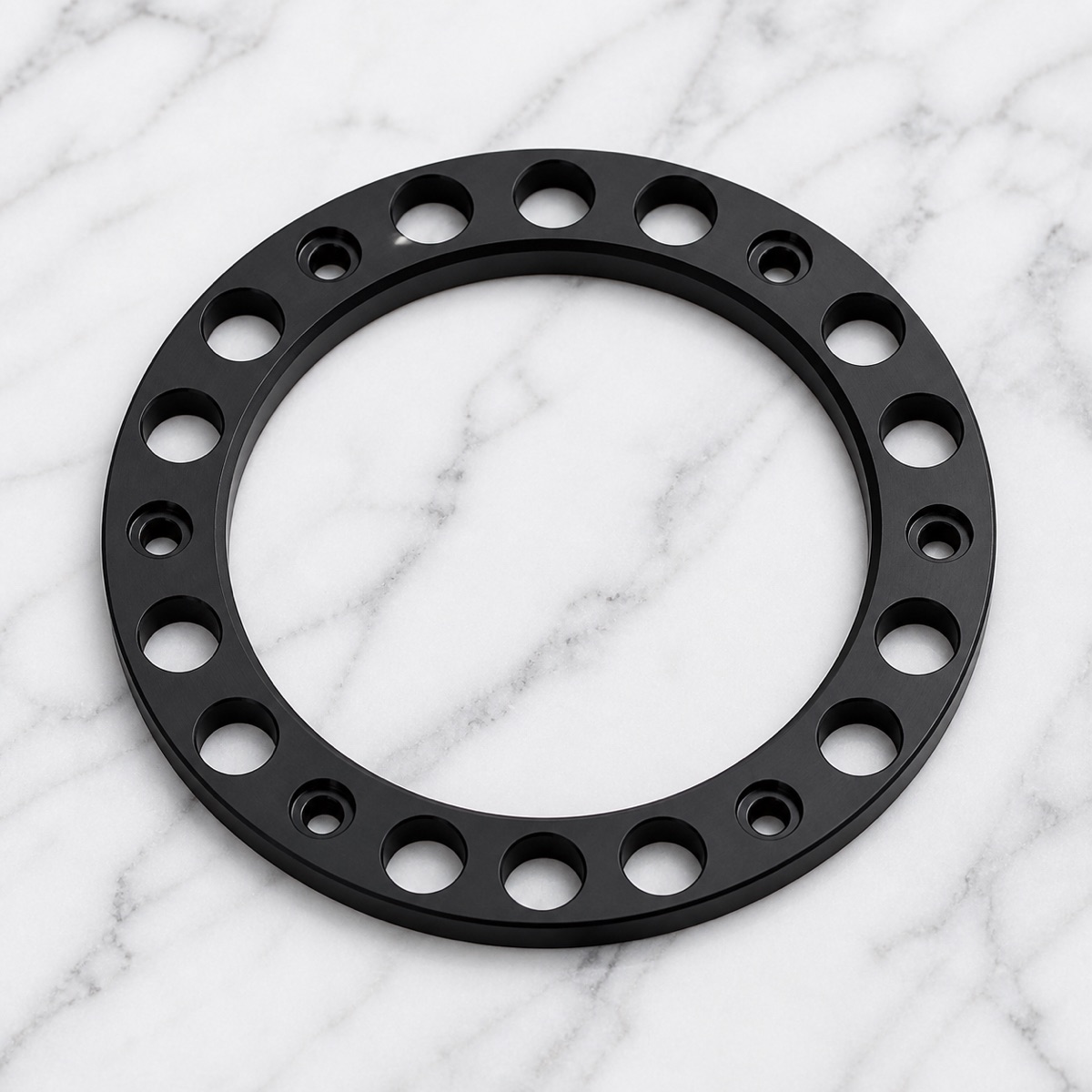

Una placa de presion de rodamiento parece un aro delgado, pero en el soporte de pantorrilla de un robot humanoide actua como componente de compresion, limite y referencia de fijacion. El escalon interior y el patron circular de agujeros importan mas que el contorno exterior.
Este caso cubre una placa de aro delgado con anodizado negro. El grado de material debe confirmarse con el BOM o archivo tecnico del cliente; la planificacion siguio la logica de un aro delgado de aluminio anodizado y mantuvo un punto de confirmacion de material.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Tipo de pieza | Placa de presion de rodamiento para soporte de pantorrilla de robot humanoide |
| Estructura | Aro delgado, agujero central, escalon interior, grupo circular de agujeros, agujeros pequenos y avellanados |
| Acabado | Anodizado negro |
| Foco de proceso | Sujecion de aro delgado, escalon interior, datum de agujeros, desbarbado y control antes de anodizar |
| Foco de inspeccion | Agujero interior, espesor de escalon, planitud de cara, diametro, paso, posicion del grupo y superficie |
| Foco de entrega | Revision posterior al anodizado, bocas limpias y embalaje anti-roce |
El escalón interior y el patrón son funcionales
La funcion de esta placa no es solo cubrir una abertura. Mediante su cara y escalon interior puede presionar, localizar o limitar un rodamiento o estructura vecina. El agujero central y escalon definen contacto; el grupo exterior define bloqueo consistente.
Si el grupo de agujeros se desplaza respecto al centro, los tornillos pueden entrar, pero la placa puede cargar de forma desigual. En aros delgados no basta con medir un diametro; debe confirmarse la relacion entre centro, cara y grupo de agujeros.
Retos de mecanizado
El primer reto es la sujecion del aro delgado. Fuerza excesiva puede deformar elasticamente la cara, de modo que el estado medido al soltar no coincide con el estado de corte.
El segundo reto es el error acumulado del patron. Varios agujeros, avellanados y agujeros pequenos se distribuyen alrededor del aro. Cada rasgo puede cumplir y aun asi el patron completo generar friccion de montaje.
El tercer reto es preparar el anodizado negro. Rebabas, rayas, golpes y residuos se ven mas despues del acabado. Un desbarbado desigual en bocas crea bordes brillantes o mal tacto de tornillo.
Solución de fabricación de OEMach
OEMach establecio primero una cara y un datum central estables, y despues mecanizo agujero central, escalon interior y grupo exterior bajo la misma referencia. La reserva de desbaste y acabado se equilibro para evitar alabeo local.
El grupo circular se organizo respecto al agujero central para que todos los agujeros compartieran un sistema funcional. Los chaflanes eliminaron rebabas y mejoraron el bloqueo sin sobrecortar el borde anodizado.
Antes del anodizado se hicieron limpieza y revision visual. Despues del anodizado negro, OEMach reviso bocas, cara, escalon, agujero y superficies visibles antes de embalar.
Inspección y entrega

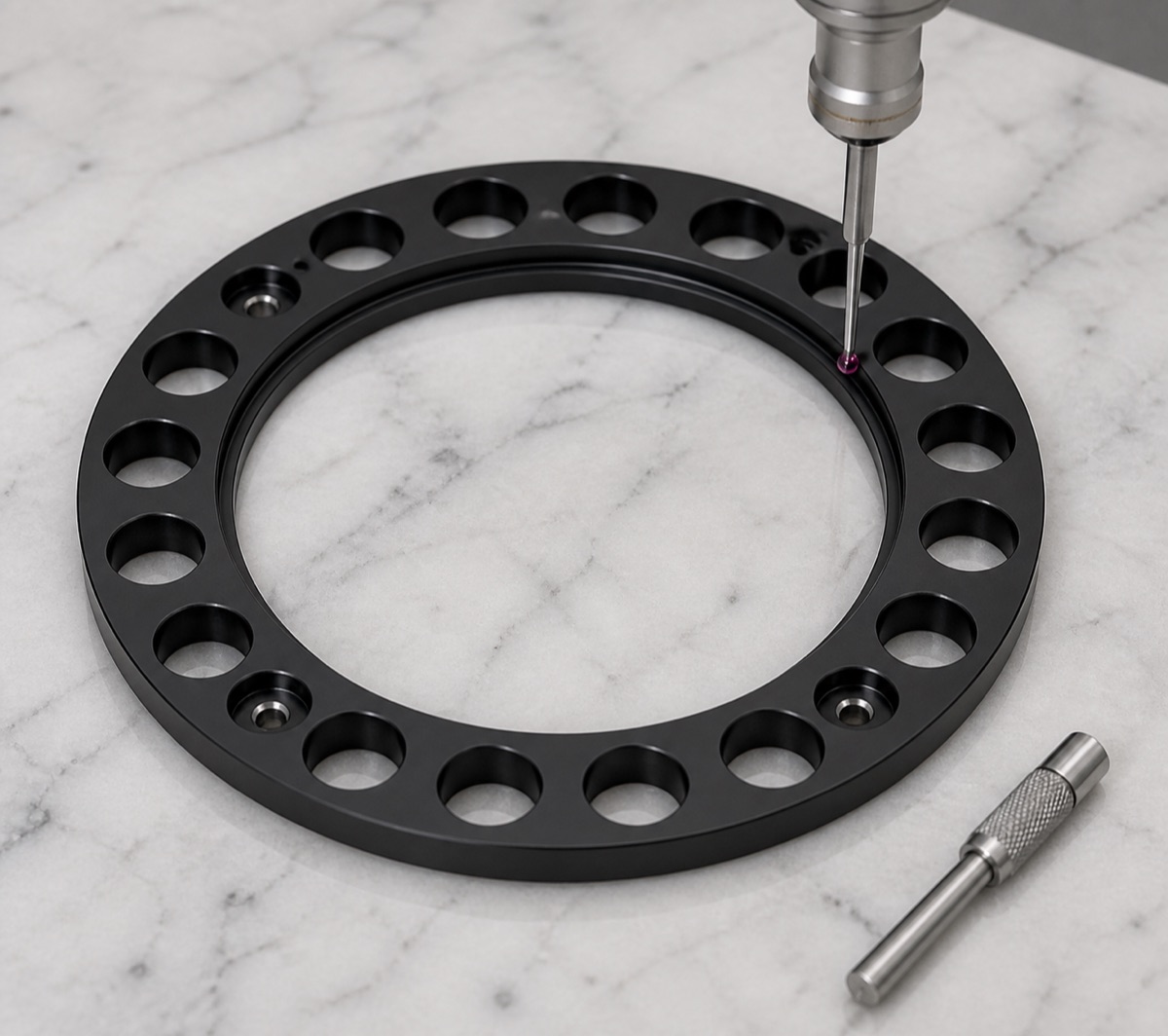

La inspeccion cubrio agujero interior, espesor de escalon, planitud, diametro, paso, relacion del grupo al centro, chaflan y superficie. En primera pieza, CMM, proyeccion optica o utiles dedicados ayudan a confirmar el patron completo.
Despues del anodizado negro, la revision visual es muy importante. Bordes brillantes, rayas, particulas en el agujero, golpes y mezcla de piezas pueden afectar la decision de montaje del cliente.

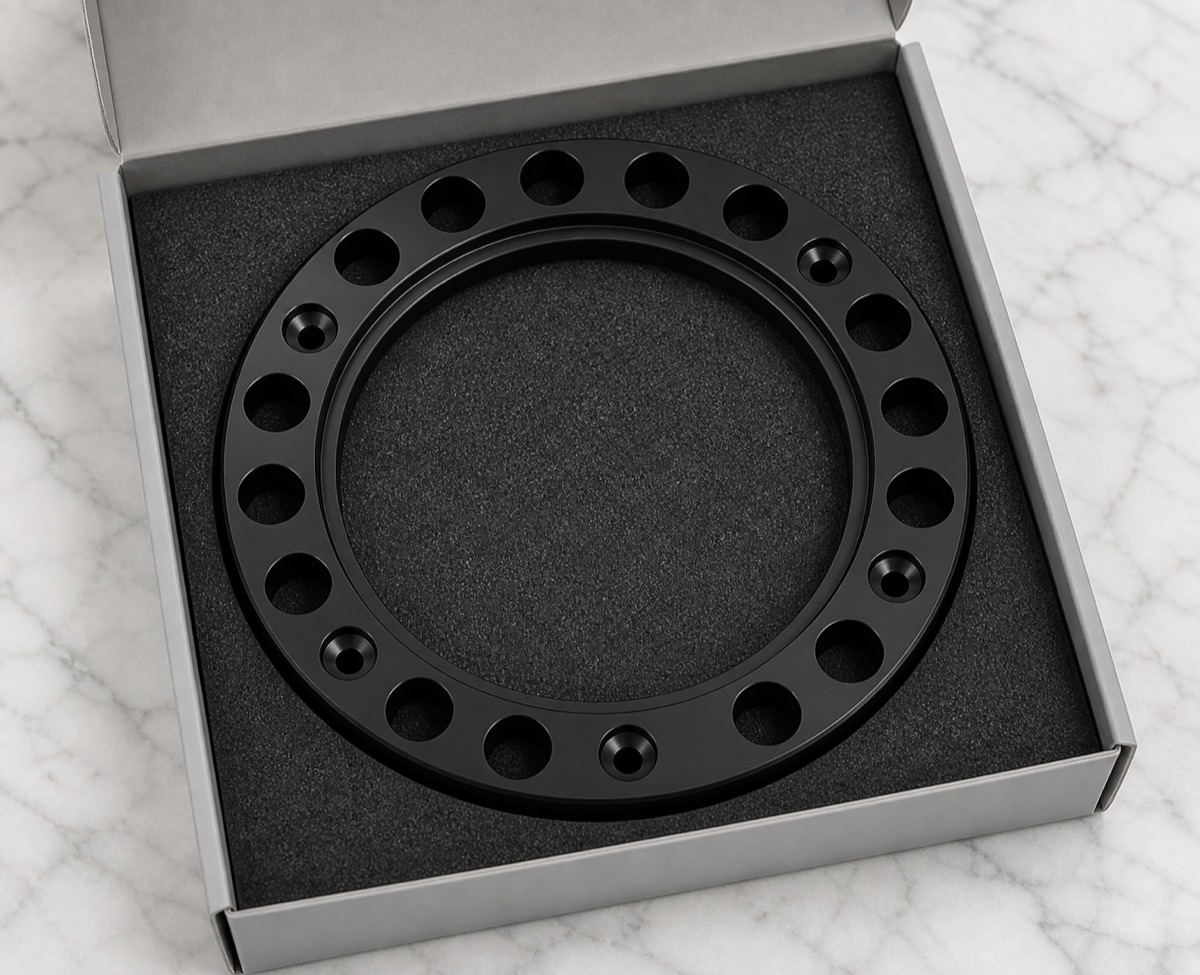

La placa se embalo con espuma posicionada o separacion por capas para evitar roce entre superficies negras y proteger bocas de agujero. Tambien facilita la inspeccion de entrada del cliente.
FAQ
Qué se suele pasar por alto?
La planitud del aro delgado, la relacion del grupo de agujeros con el centro y los bordes brillantes despues del anodizado negro.
Se puede planear si el material no esta final?
Puede hacerse una hipotesis por estructura y acabado, pero parametros, inspeccion y precio deben seguir el material confirmado por el cliente.
Por qué reinspeccionar despues del anodizado?
El anodizado hace mas visibles rebabas, rayas, bordes brillantes y residuos, que pueden afectar montaje y aceptacion.
