Dieser TA4-Titan-Taillenlenker ist keine einfache Verbindungslasche. In einem humanoiden Roboter-Taillengelenk werden die beiden Endbohrungen fuer den Warmeinbau von Gelenklagern genutzt, daher beeinflussen Bohrungsgeometrie, Bohrungsmund, Mittenabstand und Politur die Montage.

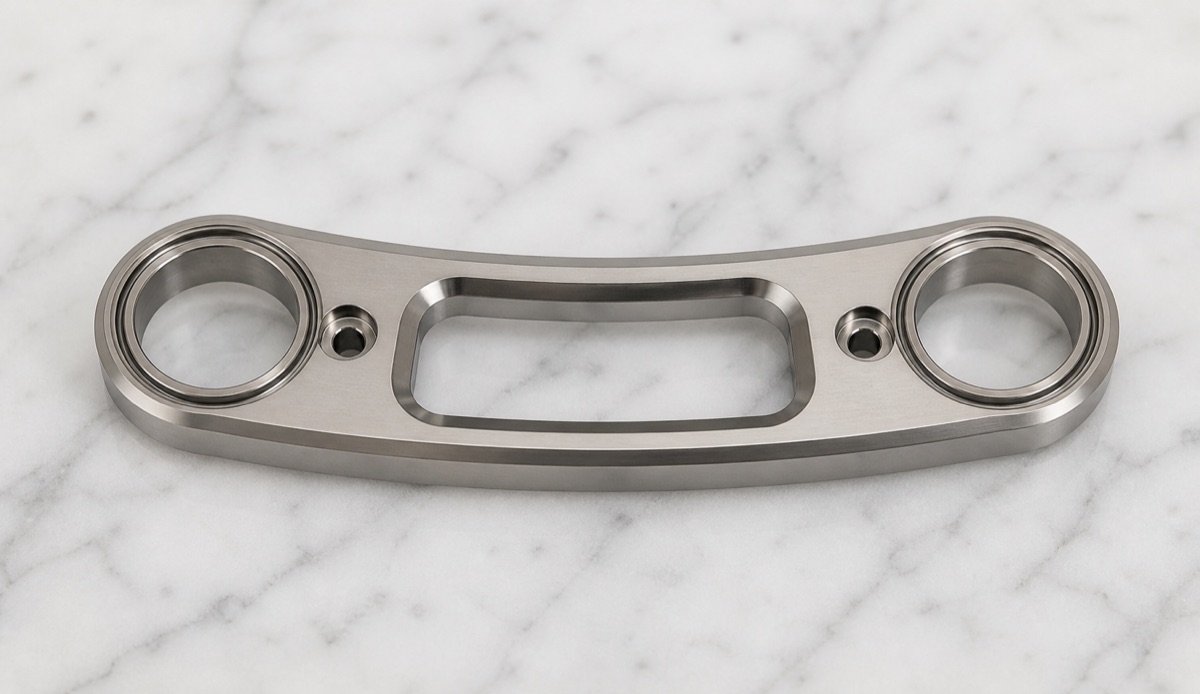

Das Teil besitzt einen gebogenen Steg, zwei grosse runde Endbereiche, ein abgerundetes rechteckiges Leichtbaufenster und M3-Durchgangsbohrungen. OEMach behandelte die Lagerbohrungen als Hauptfunktionsmerkmale und plante Bearbeitung, Entgratung, Politur und Pruefung darum herum.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Teiletyp | Taillenlenker fuer Gelenkbaugruppe eines humanoiden Roboters |
| Werkstoff | TA4 Titanlegierung |
| Struktur | Gebogener Steg, zwei Lagerbohrungen, zentrales Leichtbaufenster und M3-Bohrungen |
| Oberflaeche | Polierte Titanoberflaeche |
| Prozessfokus | Lagerbohrungen fuer Warmeinbau, Mittenabstand, Titan-Schnittwaerme, Kanten und Poliergrenze |
| Prueffokus | Bohrungsmass, Rundheit, Bohrungsmundfase, Mittenabstand, M3, Polierspuren und Grate |
Warum Lagerbohrungen die Montagegrenze setzen
Lagerbohrungen fuer Warmeinbau reagieren empfindlich auf Durchmesser, Rundheit, Fase und Oberflaechenzustand. Ist die Bohrung zu lose, kann die Haltekraft leiden. Ist sie zu eng, steigen Montagekraft und Lagerrisiko.
Bei einem Taillenlenker ist auch der Mittenabstand zwischen beiden Lagerbohrungen wichtig. Eine kleine Abweichung kann sich in der Gelenkmontage verstaerken. Bohrungen und Mittenabstand sollten daher als funktionale Beziehung kontrolliert werden.
Bearbeitungsherausforderungen
Die erste Herausforderung ist TA4-Titanbearbeitung. Titan konzentriert Waerme und federt staerker zurueck als Aluminium, daher beeinflussen Schlichten, Werkzeugverschleiss, Spanabfuhr und Kuehlung die Bohrungswand.
Die zweite Herausforderung ist lokale Steifigkeit. Das mittlere Fenster reduziert Gewicht, veraendert aber die Steifigkeit der Stege. Schrupp- und Schlichtzugaben muessen so verteilt werden, dass lokale Freisetzung und Kantenrueckfederung begrenzt bleiben.
Die dritte Herausforderung ist Polieren. Es verbessert Optik und Griff, kann aber Bohrungsmaeuler, Stufenkanten und duenne Kanten veraendern, wenn die Prozessgrenze nicht klar ist.
Fertigungslösung von OEMach
OEMach stellte zuerst stabile Bezuege her, priorisierte die beiden Lagerbohrungen und ihren Mittenabstand und bearbeitete danach Leichtbaufenster, Aussenbogen und M3-Bohrungen. Beim Schruppen blieb kontrollierte Zugabe stehen, damit die Stege nicht zu frueh freigesetzt wurden.
Bei den Bohrungen wurden Werkzeugweg, Spanabfuhr und Kuehlung gesteuert, um Riefen an Titan-Bohrungswaenden zu reduzieren. M3-Bohrungen wurden fuer gutes Schraubgefuehl gefast, ohne die Fase unnoetig zu vergroessern.
Vor dem Polieren wurden Schluesselmasse und Bohrungsmundzustand bestaetigt. Nach dem Polieren pruefte OEMach Lagerbohrungen, Bohrungsmaeuler, Aussenoptik und Gratzustand erneut.
Prüfung und Lieferung

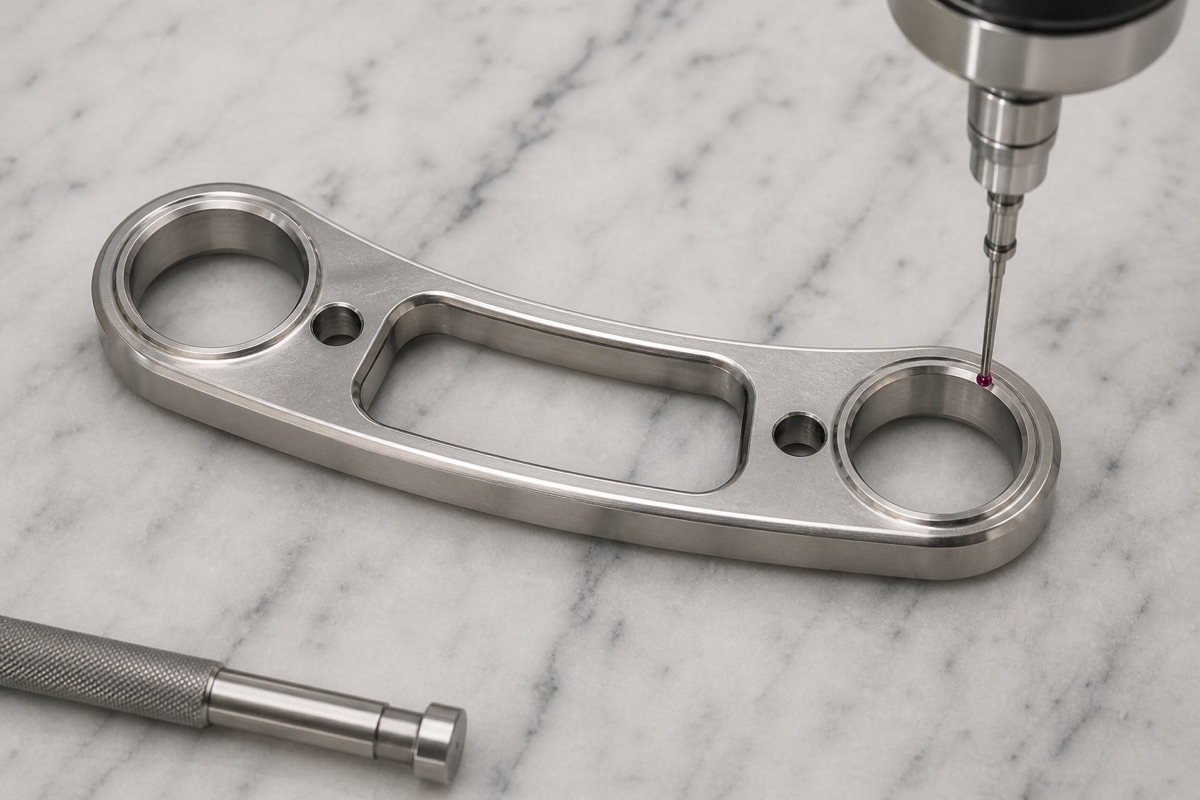

Die Erstmusterpruefung umfasste Bohrungsdurchmesser, Bohrungswand, Bohrungsmundfase, Mittenabstand, M3-Durchgang, Fensterkanten und Optik. Fuer Lagerbohrungen zum Warmeinbau sind Innenmessgeraete, KMG oder Sonderlehren verlaesslicher als eine schnelle Einzelpunktmessung.
In Kleinserien wurde Werkzeugverschleiss beobachtet, weil Titan die Bohrungsqualitaet schnell veraendern kann. Polierte Bereiche wurden auf Kratzer, Dellen, ungleichmaessige Kantenbearbeitung und Restgrate geprueft.

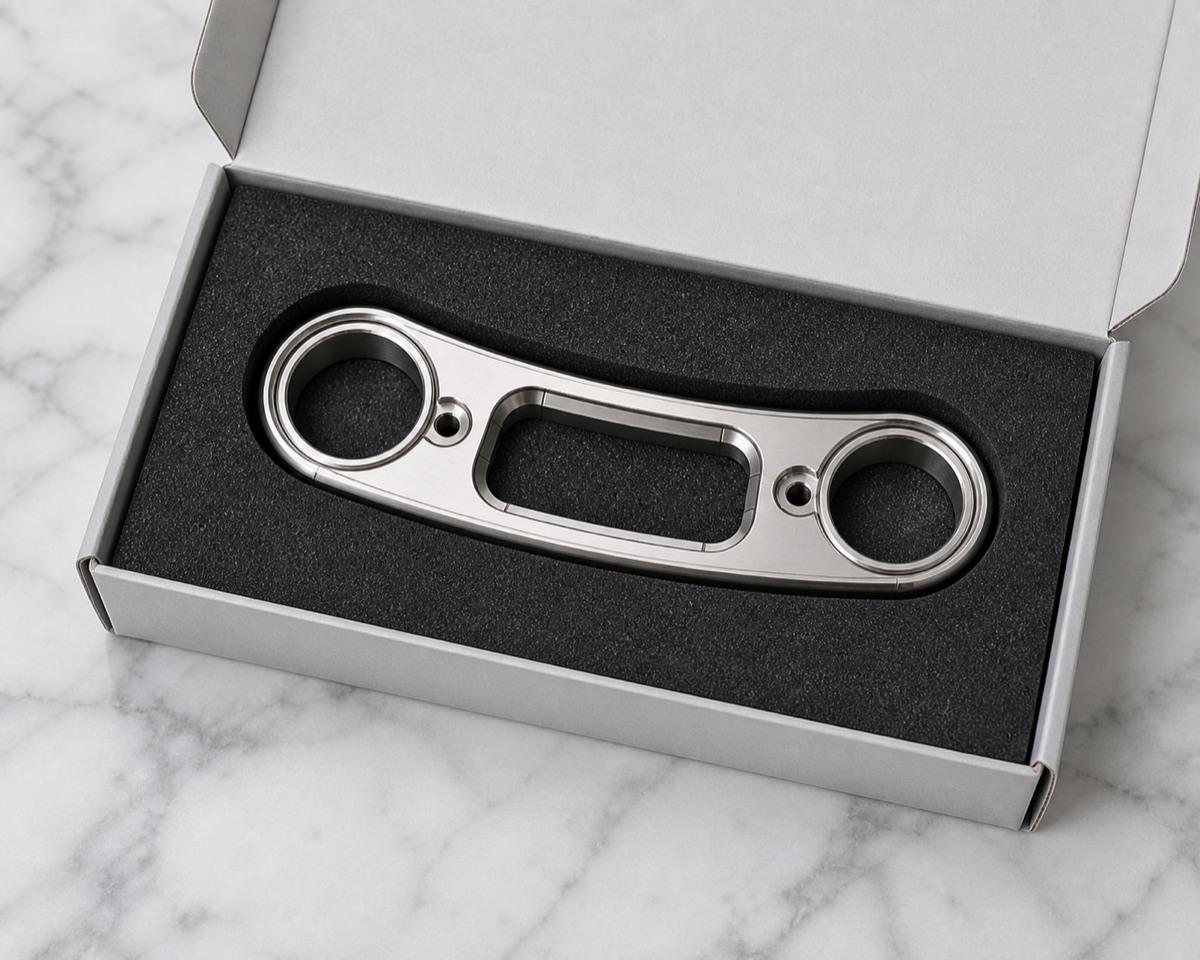

Zur Lieferung wurde der polierte Titanlenker in formangepassten Schaum gelegt, um Bohrungen und Sichtflaechen zu trennen. So kommt das Teil sauber, pruefbar und bereit fuer Montagevalidierung an.
FAQ
Warum sind Lagerbohrungen bei TA4-Lenkern kritisch?
Sie beeinflussen Lagerhalt, Montagekraft und Gelenkstabilitaet; Mass, Rundheit, Fase und Oberflaeche muessen zusammen kontrolliert werden.
Kann Polieren Masse beeinflussen?
Polieren betrifft vor allem Optik und Kanten, aber Bohrungsmaeuler, Stufen und duenne Kanten sollten danach erneut geprueft werden.
Kann dieser Titanlenker in Kleinserie geliefert werden?
Ja. Sinnvoll ist zuerst ein klarer Erstmusterstandard, danach Kontrolle von Bohrungen, Mittenabstand, Politur und Graten in der Serie.
