Esta bieleta de cintura en titanio TA4 no es una placa de conexion comun. En la articulacion de cintura de un robot humanoide, los dos agujeros de los extremos se usan para rodamientos por montaje termico, por lo que geometria de agujero, boca, distancia entre centros y pulido influyen en el montaje.

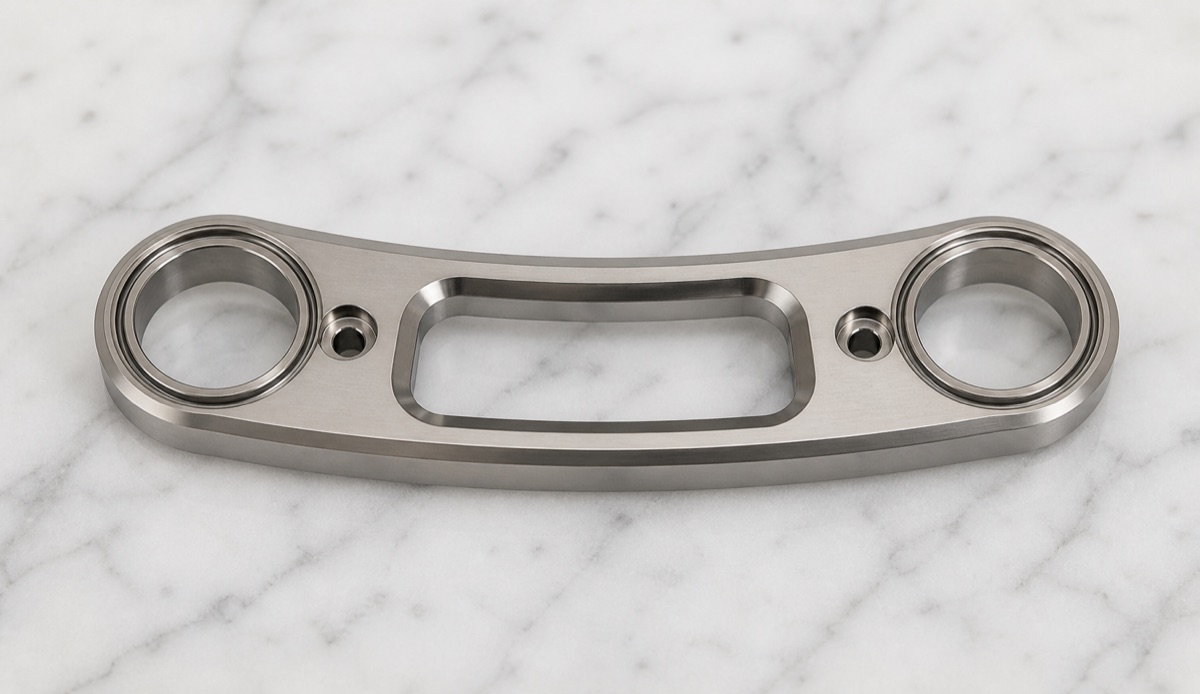

La pieza tiene perfil curvo, dos zonas circulares grandes en los extremos, una ventana rectangular redondeada de aligeramiento y agujeros pasantes M3. OEMach trato los agujeros de rodamiento como rasgos funcionales principales y organizo mecanizado, desbarbado, pulido e inspeccion alrededor de ellos.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Tipo de pieza | Bieleta de cintura para articulacion de robot humanoide |
| Material | Aleacion de titanio TA4 |
| Estructura | Brazo curvo, dos agujeros de rodamiento, ventana central de aligeramiento y agujeros M3 |
| Superficie | Titanio pulido |
| Foco de proceso | Agujeros para montaje termico, distancia entre centros, calor de corte, bordes y limite de pulido |
| Foco de inspeccion | Diametro, redondez, chaflan de boca, distancia entre centros, M3, marcas de pulido y rebabas |
Por qué los agujeros de rodamiento definen el montaje
Los agujeros para rodamientos por montaje termico son sensibles a diametro, redondez, chaflan y estado superficial. Si el agujero queda grande, puede afectar la retencion; si queda pequeno, suben el esfuerzo de montaje y el riesgo sobre el rodamiento.
En una bieleta de cintura, la distancia entre centros de los dos agujeros tambien es critica. Una desviacion pequena puede amplificarse en la cadena de montaje de la articulacion. Por eso los agujeros y la distancia deben controlarse como una relacion funcional.
Retos de mecanizado
El primer reto es cortar titanio TA4. El titanio concentra calor y recupera mas que el aluminio, asi que acabado de agujero, desgaste de herramienta, evacuacion de viruta y refrigeracion afectan la pared del agujero.
El segundo reto es la rigidez local. La ventana central reduce peso, pero cambia la rigidez de los brazos. La reserva de desbaste y acabado debe distribuirse para evitar liberacion local o recuperacion de borde.
El tercer reto es el pulido. Mejora apariencia y tacto, pero puede cambiar bocas de agujero, limites de escalon y bordes delgados si no se define su frontera.
Solución de fabricación de OEMach
OEMach establecio primero datums estables, priorizo los dos agujeros de rodamiento y su distancia entre centros, y despues termino la ventana de aligeramiento, arco exterior y agujeros M3. El desbaste dejo reserva controlada para no liberar demasiado los brazos.
En los agujeros, trayectoria, evacuacion de viruta y refrigeracion se gestionaron para reducir marcas en la pared de titanio. Los agujeros M3 se chaflanaron para facilitar el inicio del tornillo sin exceder lo necesario.
Antes de pulir se confirmaron dimensiones clave y estado de bocas. Despues del pulido, OEMach reviso agujeros, bocas, apariencia exterior y rebabas para asegurar que la operacion cosmetica no cambiara el limite de montaje.
Inspección y entrega

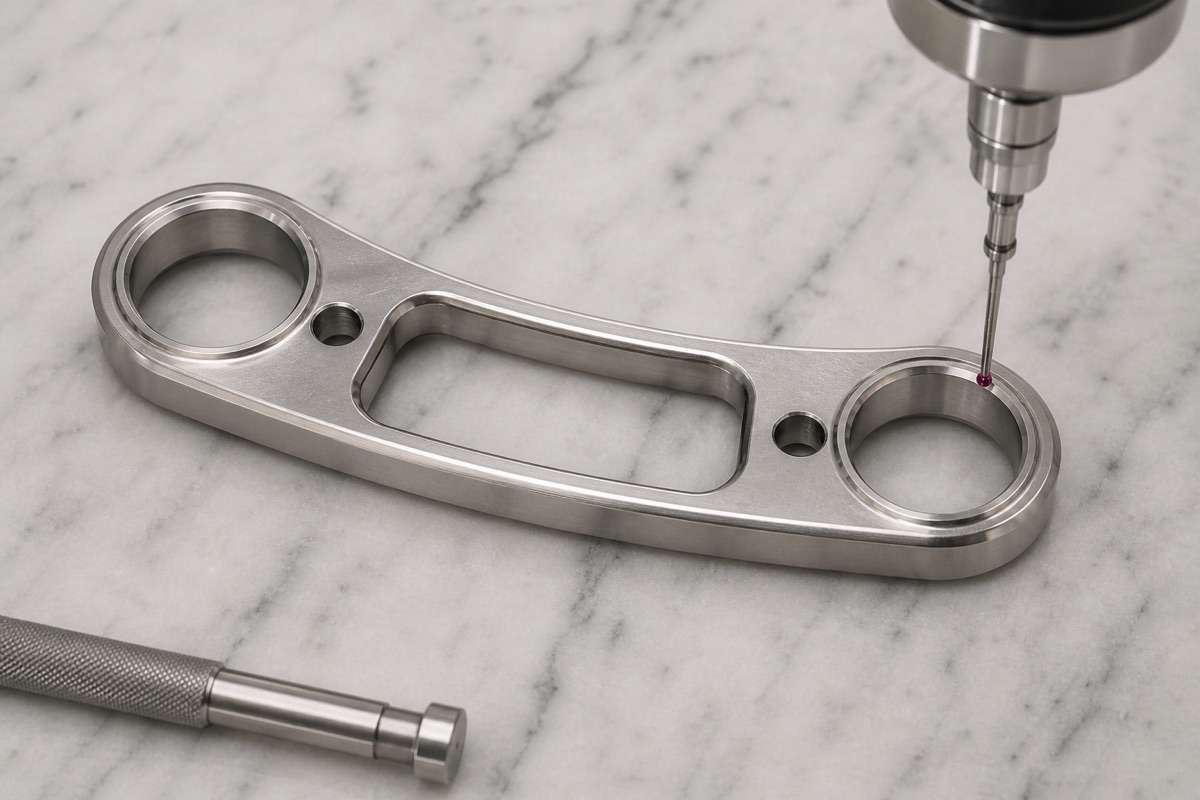

La primera pieza se reviso por diametro de agujero, acabado de pared, chaflan de boca, distancia entre centros, paso de M3, borde de ventana y apariencia. Para agujeros de rodamiento por montaje termico, calibre interior, CMM o util dedicado son mas fiables que una medicion rapida de un punto.
En lotes pequenos, se vigilo el desgaste de herramienta porque el titanio puede cambiar la calidad del agujero rapidamente. Las zonas pulidas se revisaron por rayas, golpes, borde desigual y rebabas residuales.

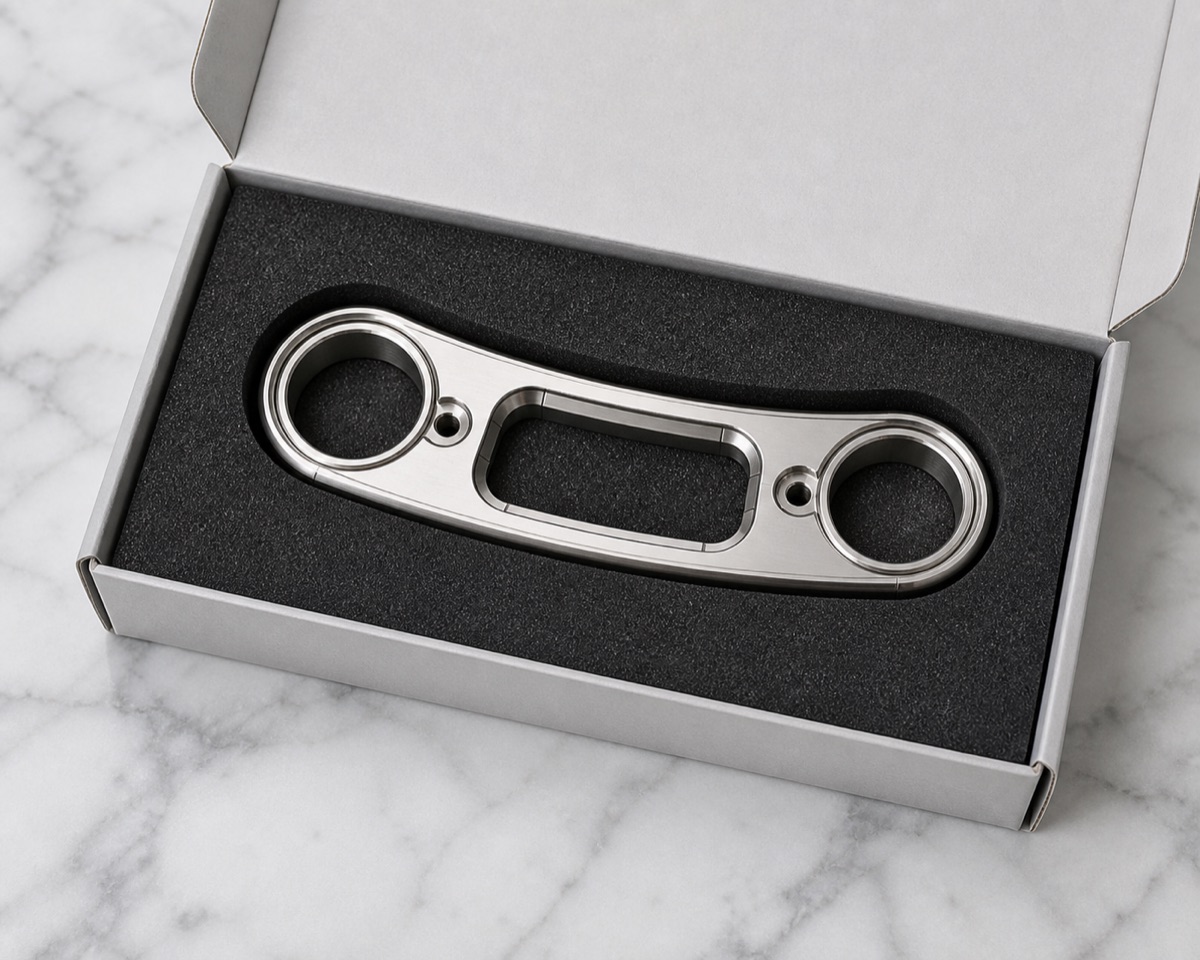

Para la entrega, la bieleta de titanio pulido se coloco en espuma conformada para separar agujeros y caras visibles. Asi la pieza llega limpia, revisable y lista para validacion de montaje.
FAQ
Por qué son críticos estos agujeros?
Afectan retencion del rodamiento, esfuerzo de montaje y estabilidad de la articulacion; diametro, redondez, chaflan y superficie deben controlarse juntos.
El pulido puede afectar dimensiones?
Principalmente afecta apariencia y borde, pero bocas de agujero, escalones y bordes delgados deben revisarse despues del pulido.
Puede entregarse esta bieleta en lotes pequenos?
Si. Conviene confirmar primero la primera pieza y luego controlar agujeros, distancia entre centros, pulido y rebabas durante el lote.
