Bei einer kreuzfoermigen Stuetzkomponente geht es nicht nur darum, vier Richtungen zu fraesen. Die eigentliche Anforderung ist, Zentrierbohrung, Seitenzapfen und Endbohrungen um ein stabiles Bezugssystem herum zu formen.

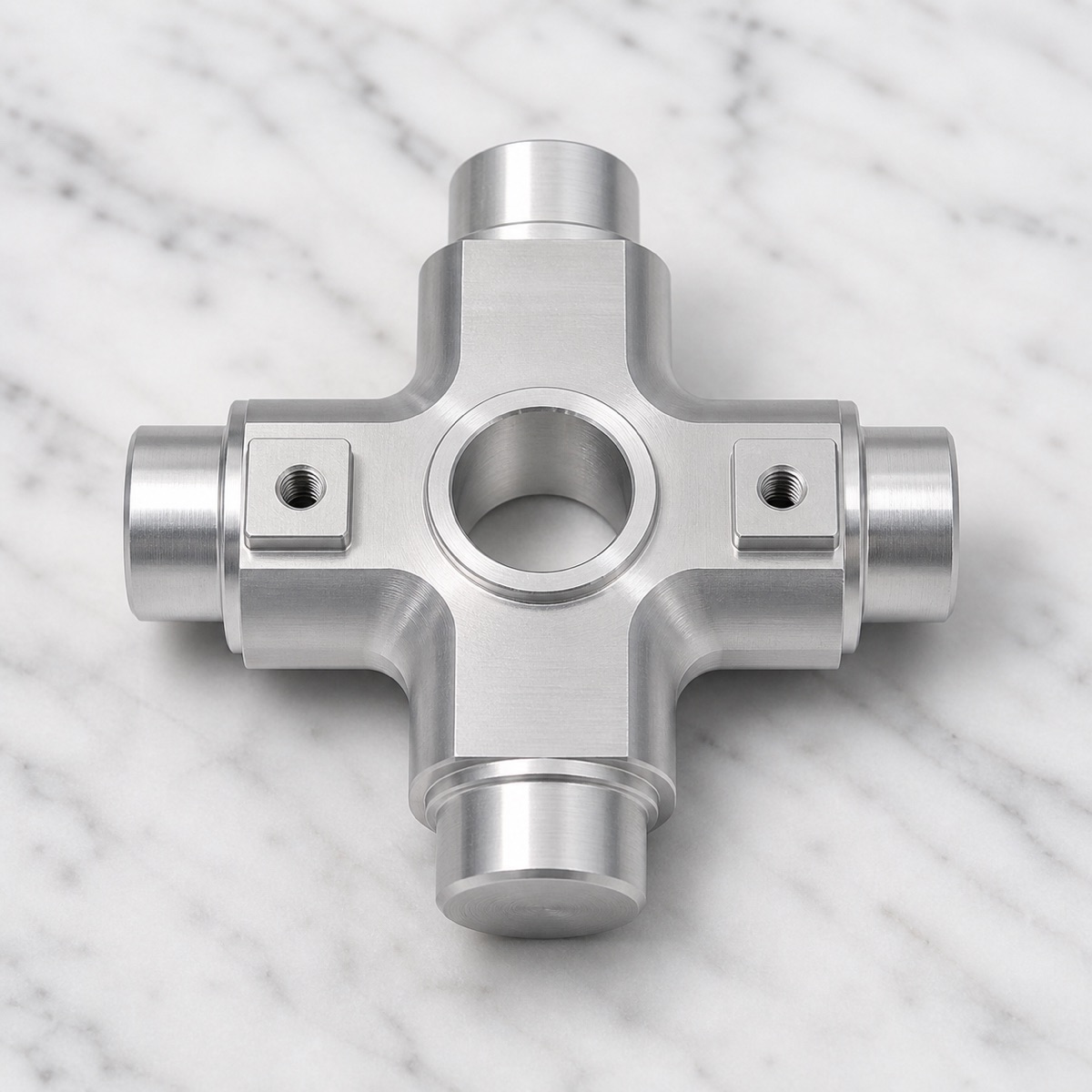

Diese Fallstudie behandelt eine 6061-T6 Aluminium-Taillen-Kreuzstuetze als kompakten Stuetzknoten in einem humanoiden Roboter. Das Teil ist klein, aber die Achsbeziehungen sind konzentriert: Zentrierbohrung, vier Zapfen, Seitenbohrungen, M3-Gewinde und lokale Wurzeluebergaenge muessen zur Montagelogik passen.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Teiletyp | Taillen-Kreuzstuetze / kompakter Stuetzknoten fuer humanoide Roboterstruktur |
| Werkstoff | 6061-T6 Aluminium |
| Struktur | Zentrierbohrung, vier kurze zylindrische Zapfen, Seitenbohrungen, M3-Gewinde und lokale Stufen |
| Oberflaechenzustand | Naturbearbeitete Aluminiumoberflaeche |
| Prozessfokus | Mehrseitiger Bezugstransfer, Koaxialitaet, Wurzelfreistich und M3-Gewindequalitaet |
| Prueffokus | Zentrierbohrung, gegenueberliegende Zapfenachsen, Seitenlochposition, M3-Eingriff, Fasen und Restinterferenz |
Warum es kein einfacher Verbindungsblock ist
Die Zentrierbohrung ist meist das wichtigste Positionier- oder Passmerkmal, vier Zapfen uebernehmen Verbindung und Stuetzung, und Seitenbohrungen dienen der Verriegelung oder Zusatzfixierung. Wurzelfreistich-Anforderungen zeigen, dass keine Werkzeugradius-Interferenz bleiben darf, ohne den Schritt uebermaessig zu schwaechen.
Bei einem kleinen Robotik-Stuetzknoten macht die Groesse den Prozess nicht einfacher. Je kleiner und konzentrierter die Merkmale sind, desto wichtiger ist echte Bezugskontrolle statt optischer Beurteilung.
Bearbeitungsherausforderungen
Die erste Herausforderung ist mehrseitiges Spannen. Das Teil hat zylindrische Zapfen oder Bearbeitungsmerkmale an mehreren Seiten; eine falsche Spannflaeche erschwert spaetere Ausrichtung.
Die zweite Herausforderung ist Koaxialitaet. Zentrierbohrung und gegenueberliegende Zapfen teilen Achsbeziehungen. Sie sollten nicht bei jedem Aufspannwechsel unabhaengig neu genullt werden.
Die dritte Herausforderung sind M3-Gewinde und Bohrungsgrate. Die Bohrungen sind klein, und jeder Grat oder jedes unsaubere Gewinde faellt beim Einschrauben auf. Wurzelfreistich muss Interferenz entfernen, ohne den Uebergang zu stark zu vergroessern.
Fertigungslösung von OEMach
OEMach organisierte die Bearbeitungsroute um die Hauptachsbeziehung. Stabile Anlageflaechen, Zentrierbohrung oder primaere Achsmerkmale wurden zuerst bearbeitet, danach gegenueberliegende Zapfen und Seitenbohrungen ueber kontrollierten Bezugstransfer.
Bei jedem Aufspannwechsel wurde Ausrichtfehler beobachtet, damit vier Richtungen nicht zu vier isoliert guten Merkmalen werden. Beim Schruppen blieb sinnvolle Zugabe, waehrend beim Schlichten Zentrierbohrung, Endzapfen und Wurzeluebergaenge moeglichst gemeinsam stabilisiert wurden.
Nach der M3-Bearbeitung setzte OEMach kontrollierte Fasen, Gut/Schlecht-Gewindepruefung und Bohrungsreinigung ein. Wurzelbereiche wurden geprueft, um Restinterferenz zu entfernen, ohne Uebergangsgrenzen uebermaessig zu vergroessern.
Prüfung und Verpackung

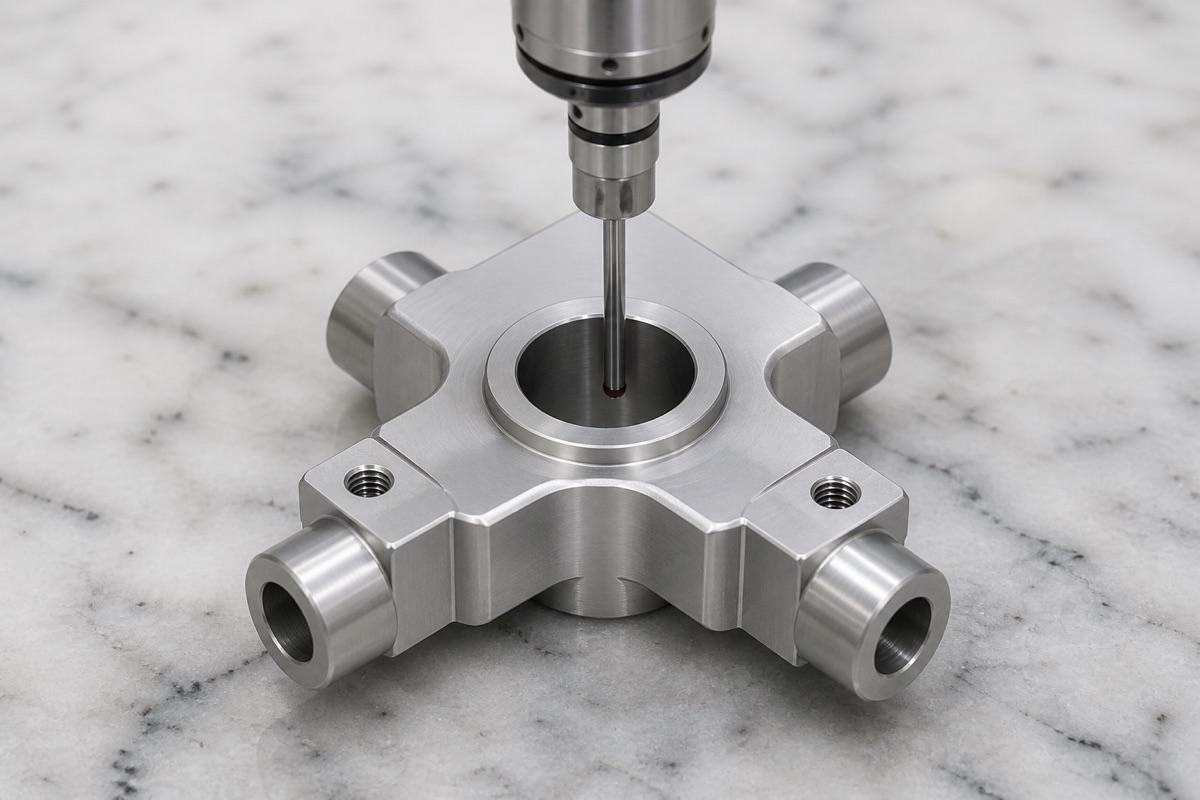

Die Pruefung betrachtete Zentrierbohrung und gegenueberliegende Zapfen als Beziehungsgruppe. Neben normalen Massen wurden Koaxialitaet, Endmasse, Seitenlochposition, M3-Gewindegang, Fasen und Wurzelfreigaengigkeit geprueft.
Kleine Teile bedeuten keine vereinfachte Pruefung. Feine Grate oder kleine Achsfehler werden in der Montage groesser. Bei Erstmusterteilen koennen KMG, Pruefstifte oder Sonderlehren die Achsbeziehung bestaetigen; in Kleinserien entscheidet das Funktionsmerkmal ueber Stichprobe oder Vollpruefung.

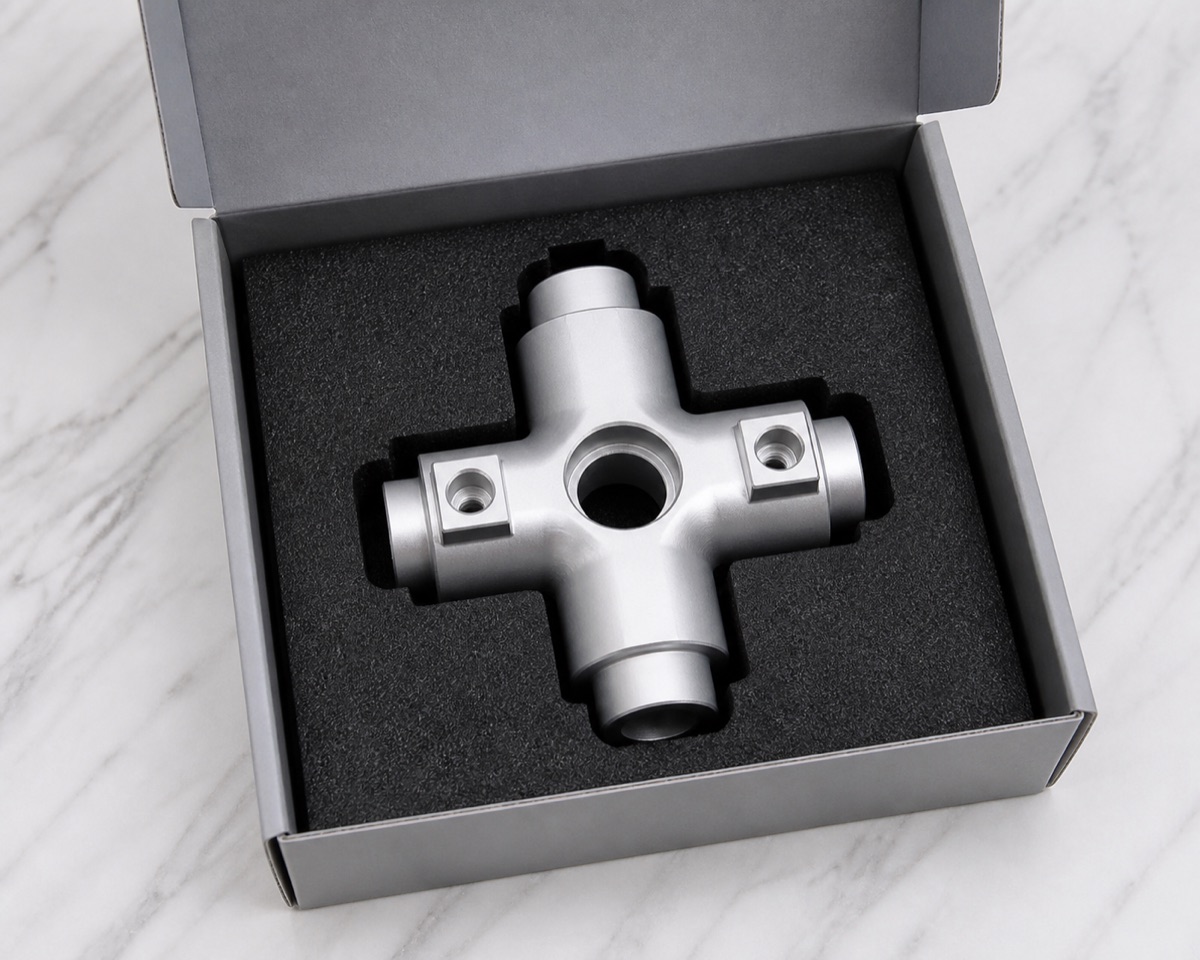

Bei der Lieferung brauchen vier Zapfen und Bohrungsmaeuler Schutz gegen Dellen und Vermischung. OEMach nutzte Schaumpositionierung oder Einzelrillen, damit Teile nicht in der Box rollen und nach dem Oeffnen schnell identifiziert werden koennen.
FAQ
Warum braucht eine Taillen-Kreuzstuetze Koaxialitaetskontrolle?
Gegenueberliegende Zapfen und Zentrierbohrung dienen oft der Positionierung oder Passung. Achsabweichung beeinflusst Einsetzen, Schrauben und Bewegungsfreiraum.
Was wird bei kleinen 6061-T6 Stuetzteilen leicht uebersehen?
M3-Bohrungsgrate, unsaubere Gewindewurzeln, Restinterferenz im Wurzelfreistich und Bezugdrift nach mehreren Aufspannungen.
Wie sollte die Lieferzeit geplant werden?
Mehrseitenbearbeitung, Erstmusterpruefung, Entgratung, Reinigung und Einzelverpackung gehoeren in den Plan, besonders bei Prototypenvalidierung.
