En una pieza de soporte en forma de cruz, la clave no es fresar cuatro direcciones. El requisito real es hacer que agujero central, salientes laterales y agujeros de extremo se formen alrededor de un sistema de datum estable.

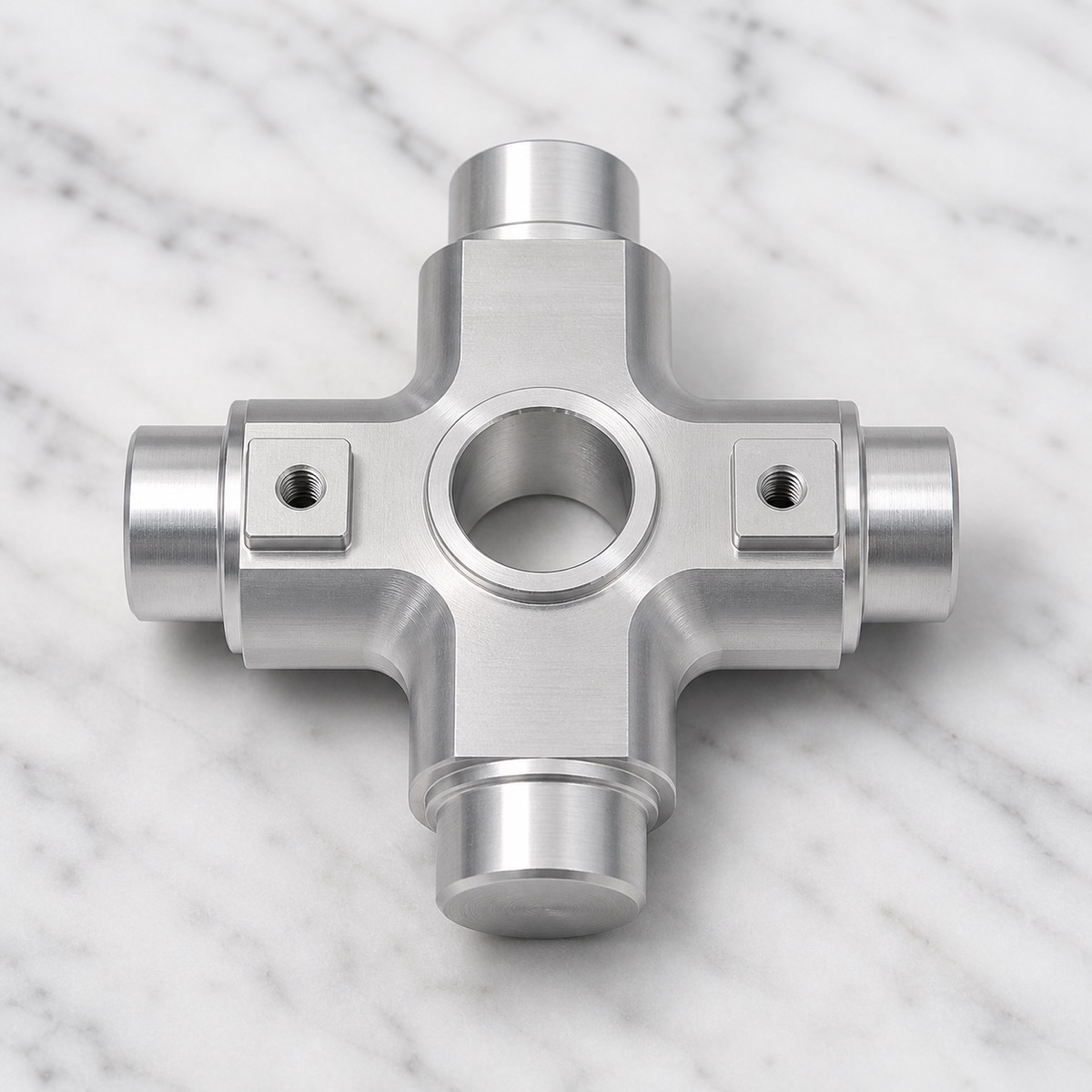

Este caso cubre un soporte cruzado de cintura en aluminio 6061-T6 usado como nodo compacto en un robot humanoide. La pieza es pequena, pero la relacion de ejes esta concentrada: agujero central, salientes en cuatro direcciones, agujeros laterales, roscas M3 y transiciones locales deben seguir la logica de montaje.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Tipo de pieza | Soporte cruzado de cintura / nodo compacto para estructura de robot humanoide |
| Material | Aluminio 6061-T6 |
| Estructura | Agujero central, cuatro salientes cilindricos cortos, agujeros laterales, roscas M3 y escalones |
| Estado superficial | Superficie de aluminio mecanizada natural |
| Foco de proceso | Transferencia de datum multidireccion, coaxialidad, limpieza de raiz y calidad de rosca M3 |
| Foco de inspeccion | Agujero central, ejes opuestos, posicion de agujeros laterales, rosca M3, chaflanes e interferencia residual |
Por qué no es un bloque conector simple
El agujero central suele ser el rasgo principal de localizacion o ajuste, los cuatro salientes conectan y soportan, y los agujeros laterales sirven para bloqueo o fijacion auxiliar. Las zonas de limpieza de raiz no deben dejar interferencia por radio de herramienta, pero tampoco deben sobrecortarse.
En un nodo robotico pequeno, el tamaño no simplifica el proceso. Cuanto mas concentrados estan los rasgos, mas importante es sustituir el juicio visual por control de datum.
Retos de mecanizado
El primer reto es la sujecion multidireccion. La pieza tiene salientes o rasgos mecanizados en varios lados, por lo que una cara de sujecion mal elegida dificulta alineaciones posteriores.
El segundo reto es la coaxialidad. El agujero central y los salientes opuestos comparten relaciones de eje. No deben ponerse a cero de forma independiente en cada cambio de preparacion.
El tercer reto son las roscas M3 y rebabas. Los agujeros son pequenos, y cualquier rebaba o rosca sucia se nota al iniciar el tornillo. La limpieza de raiz tambien debe quitar interferencia sin agrandar demasiado el escalon.
Solución de fabricación de OEMach
OEMach organizo la ruta alrededor de la relacion de eje principal. Primero se procesaron caras de localizacion estables, agujero central o rasgos axiales primarios, y despues salientes opuestos y agujeros laterales mediante transferencia controlada de datum.
En cada cambio de preparacion se vigilo el error de alineacion para que las cuatro direcciones no se convirtieran en cuatro rasgos aislados. El desbaste dejo reserva razonable y el acabado unifico agujero central, salientes y transiciones de raiz en lo posible.
Despues de mecanizar M3, OEMach aplico chaflan controlado, verificacion pasa/no pasa y limpieza de agujero. Las raices se revisaron para eliminar interferencia sin aumentar en exceso las transiciones.
Inspección y embalaje

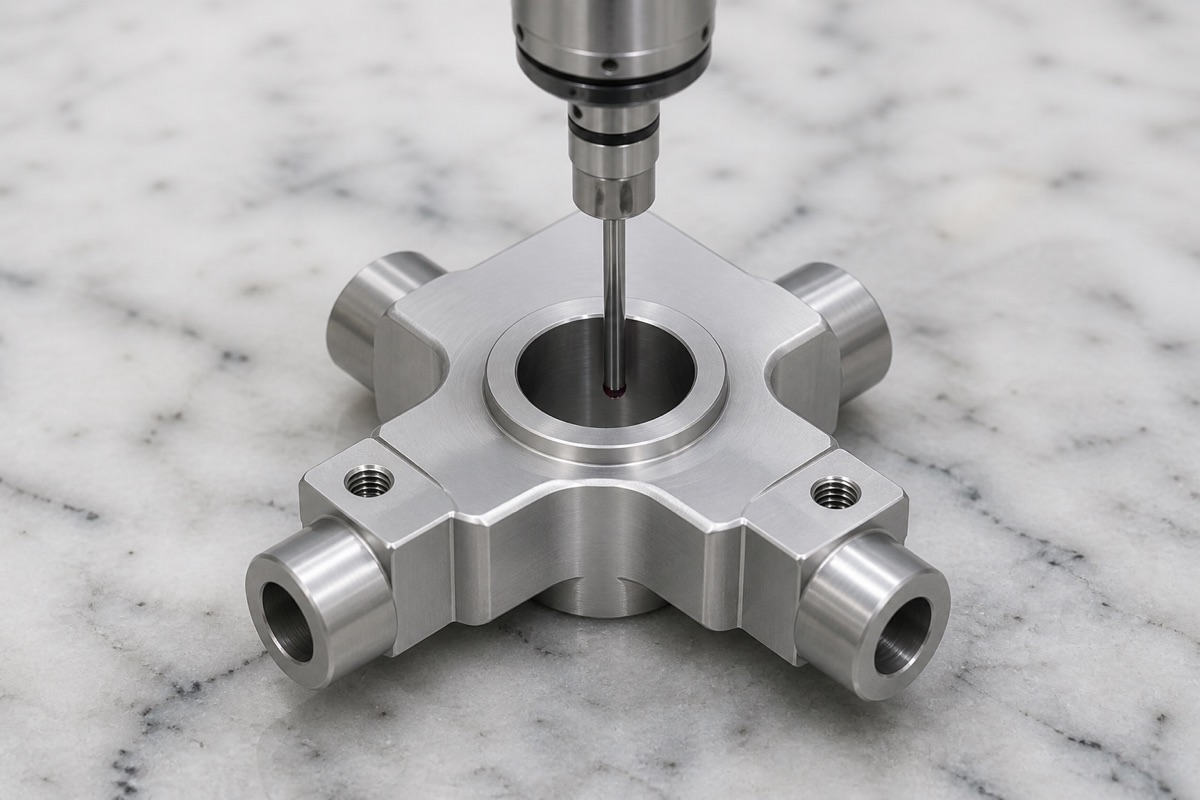

La inspeccion trato agujero central y salientes opuestos como un grupo de relacion. Ademas de dimensiones normales, se revisaron coaxialidad, dimensiones de extremo, posicion de agujeros laterales, suavidad de rosca M3, chaflanes y zonas de raiz.
Una pieza pequena no significa inspeccion simplificada. Rebabas finas o pequenos errores de eje se amplifican en montaje. En primeras piezas, CMM, pasadores o utiles dedicados pueden confirmar ejes; en lotes, muestreo o control total se define por rasgos clave.

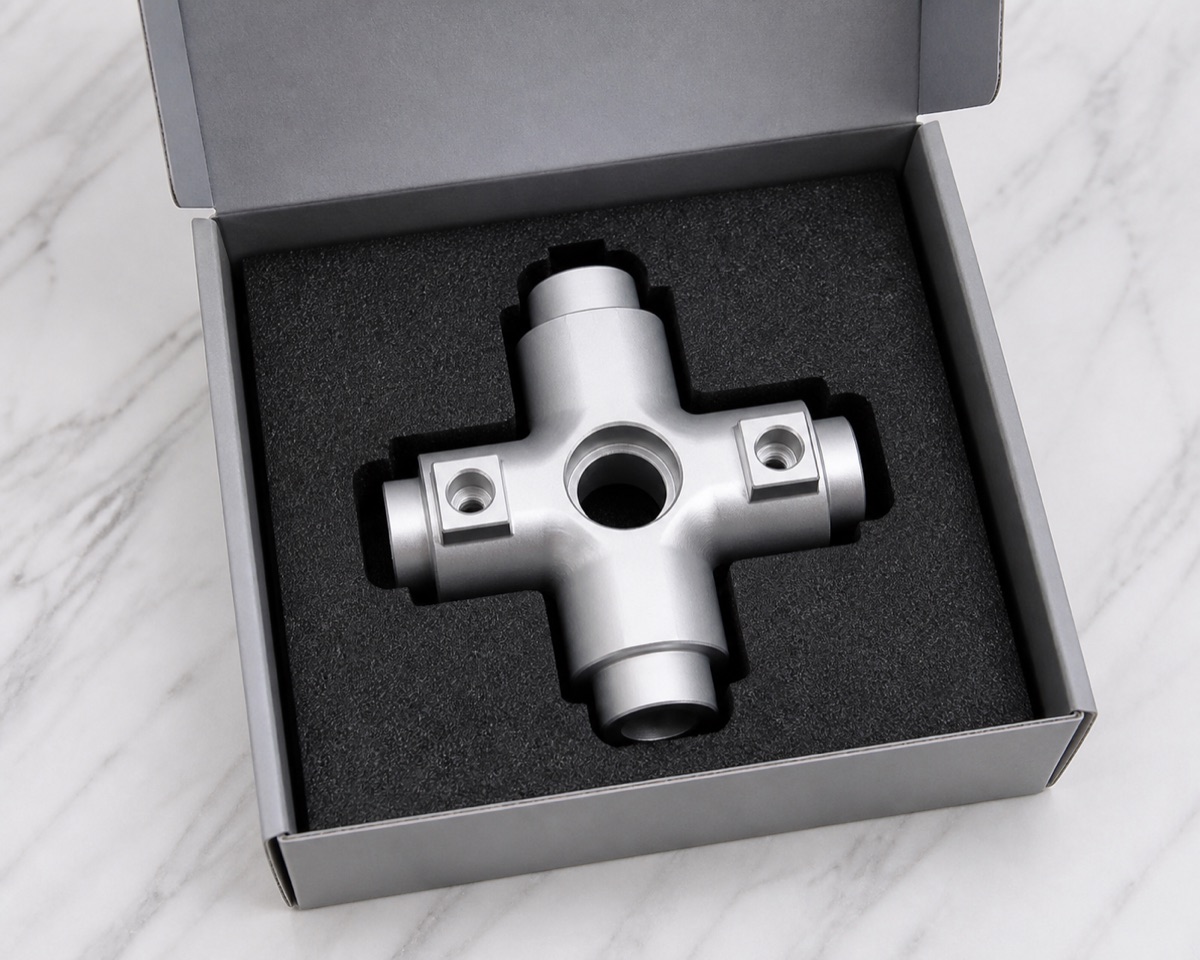

Para entrega, cuatro salientes y bocas de agujero necesitan proteccion. OEMach uso espuma posicionada o ranuras individuales para evitar rodamiento, golpes y mezcla dentro de la caja.
FAQ
Por qué controlar coaxialidad?
Los salientes opuestos y el agujero central suelen participar en localizacion o ajuste. La desviacion de eje afecta insercion, bloqueo y holgura de movimiento.
Qué se suele olvidar en soportes pequeños 6061-T6?
Rebabas en M3, raices de rosca sucias, interferencia residual en zonas de limpieza y deriva de datum tras varios montajes.
Cómo organizar el plazo?
Mecanizado multi-cara, primera pieza, desbarbado, limpieza y embalaje individual deben incluirse, sobre todo en validacion de prototipos.
