Ein komplexes Lenkerteil kann jede Einzelbohrung bestehen und trotzdem nicht montierbar sein. Bei einer Taillenlenker-Baugruppe fuer humanoide Roboter liegt der Fokus nicht auf einem Einzelmass, sondern auf der gemeinsamen Bezugsbeziehung zwischen Zentralflansch, Seitenarmen und beidseitigen Bohrungsmerkmalen.

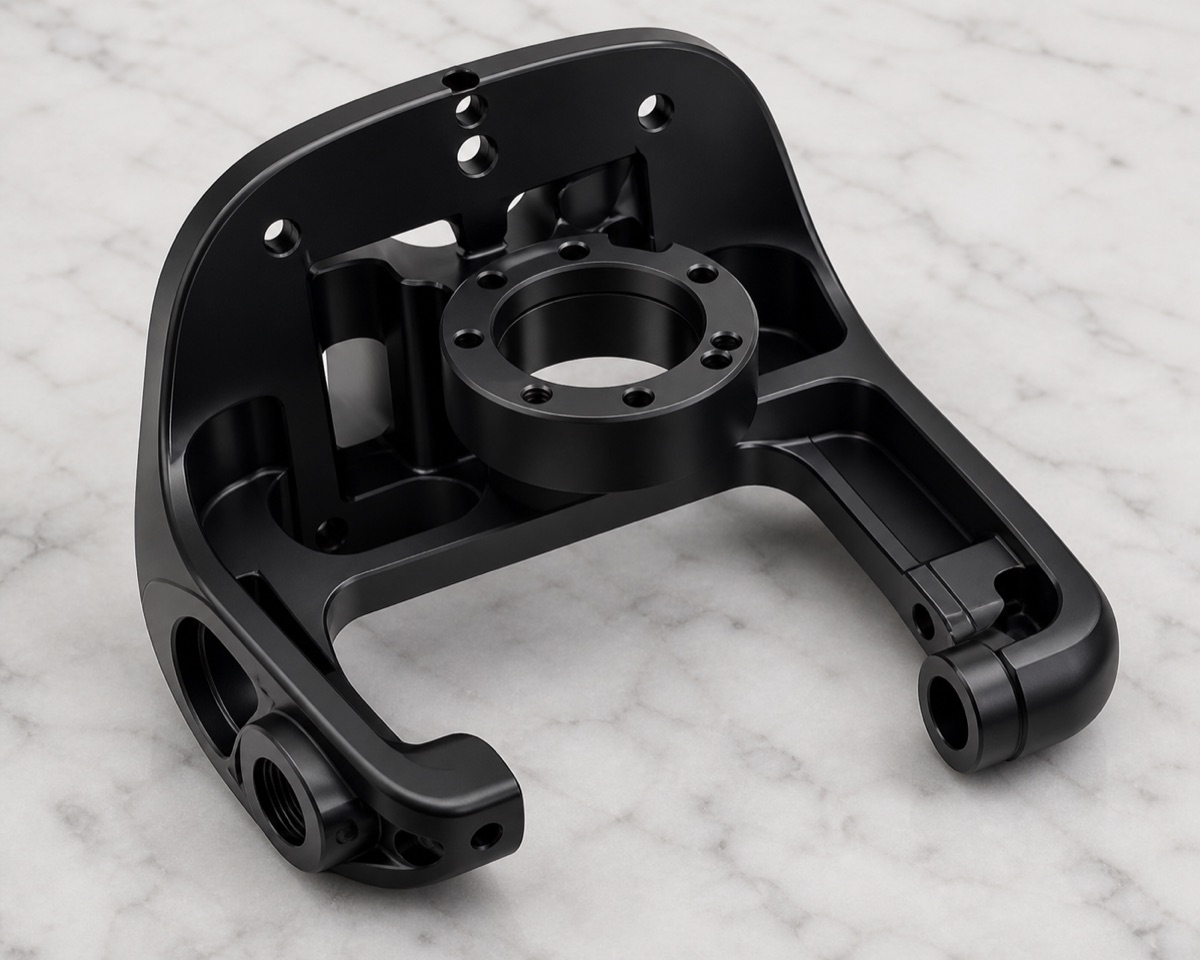

Diese Fallstudie behandelt eine 6061-T6 Aluminium-Baugruppe mit schwarzem Eloxal. Das Teil besitzt einen grossen gerundeten Aussenrahmen, Zentralflansch, Kreislochgruppe, Seitenlaschen, beidseitige Gewindebohrungen, Leichtbautaschen und Rippen. OEMach fuehrte das Projekt als komplexes Robotik-Strukturteil von DFM bis zur Nachpruefung nach dem Eloxal.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Teiletyp | Taillenlenker-Baugruppe fuer humanoide Roboterstruktur |
| Werkstoff | 6061-T6 Aluminium |
| Struktur | Zentralflansch, Kreislochgruppe, Seitenarme, beidseitige Gewinde, Taschen und Rippen |
| Oberflaeche | Schwarzes Eloxal |
| Prozessfokus | Einheitlicher Bezug, Mehrseitenbearbeitung, Gewindepruefung, Taschenentgratung und Vor-Eloxal-Kontrolle |
| Prueffokus | Lochgruppenposition, Rechtwinkligkeit, Seitenbohrungen, beidseitige Gewinde, Taschen-/Rippenwurzeln und Nachfinish-Optik |
Technische Funktion und Risiko
In der Taille eines humanoiden Roboters unterstuetzt dieses Teil Verbindung, Lastuebertragung und Montagepositionierung. Der Zentralflansch ist der Kern fuer Befestigung und Lokalisierung, waehrend Seitenarme und Gewinde die Beziehung zu Nachbarmodulen definieren.
Teilen Zentralflansch-Lochgruppe, Seitenbohrungen und beidseitige Gewinde keinen stabilen Bezug, kann es beim Kunden zu schwerem Verschrauben, lokaler Interferenz oder ungewoehnlicher Lastverteilung kommen. Schwarzes Eloxal erfordert zusaetzliche Kontrolle, weil Kratzer, Grate, Rueckstaende und helle Stellen sichtbarer werden.
Bearbeitungsherausforderungen
Die erste Herausforderung ist der einheitliche Bezug. Zentrierbohrung, Kreislochgruppe, Seitenbohrungen und beidseitige Gewinde duerfen nicht als getrennte Merkmale behandelt werden. Unabhaengiges Ausrichten erzeugt Montagefehler.
Die zweite Herausforderung ist Verzug bei Mehrseitenbearbeitung. Grosse Taschen und Rippen reduzieren Gewicht, setzen beim Schruppen aber Spannung in duennen Bereichen frei. Vorrichtung und Zugabenverteilung muessen Montageflaechen schuetzen.
Die dritte Herausforderung ist die Oberflaechenbereitschaft vor schwarzem Eloxal. Das schwarze Finish verstaerkt Dellen, abrupte Werkzeugmarken, Grate und Reinigungsreste. Nach dem Eloxal sind Korrekturen schwieriger.
Fertigungslösung von OEMach
OEMach plante den Prozess stufenweise: stabile Grundflaeche und Zentralbezug herstellen, Zentralflansch und Hauptkontur schruppen, dann Seitenbohrungen, Laschen und Taschen unter derselben Bezugslogik bearbeiten.
Gewindebohrungen wurden mit Gut/Schlecht-Lehren oder passenden Gewindewerkzeugen geprueft. Bohrungsfasen wurden fuer gutes Montagegefuehl kontrolliert, ohne wirksame Gewindetiefe oder Kontaktflaechen zu reduzieren. Taschenwurzeln und Rippenuebergaenge wurden auf Restgrate und unvollstaendige Reinigung geprueft.
Vor dem Eloxal bestaetigte OEMach saubere Sichtflaechen, Bohrungsmaeuler und Taschenecken. Nach schwarzem Eloxal wurden Optik, Bohrungszustand, Gewindegefuehl, Freigaengigkeit wichtiger Bohrungen und Montageflaechen erneut geprueft.
Prüfung und Terminsteuerung

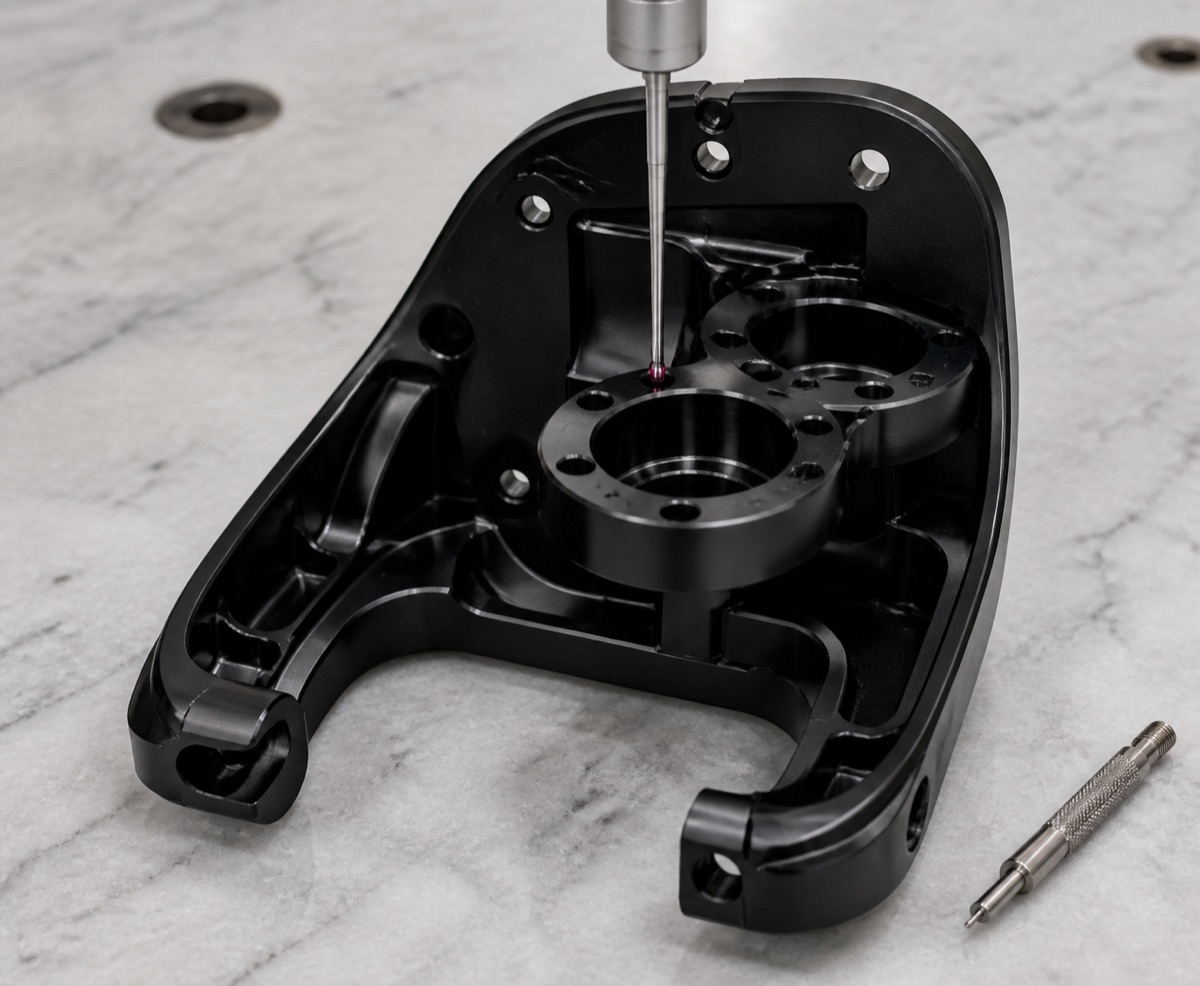

Die Pruefung durfte nicht nur eine Massliste sein. Die zentrale Lochgruppe wurde zum Zentralbezug geprueft, Seitenbohrungen zur Montagerichtung und beidseitige Gewinde auf sauberen Eingriff und Konsistenz beider Seiten.
Bei Erstmusterteilen koennen KMG, Positionierlehren oder Hoehenmessung Lochgruppen und Montageflaechen bestaetigen. In Kleinserien sollte die Stichproben- oder Vollpruefung auf Funktionsmassen und Nach-Eloxal-Optik basieren.

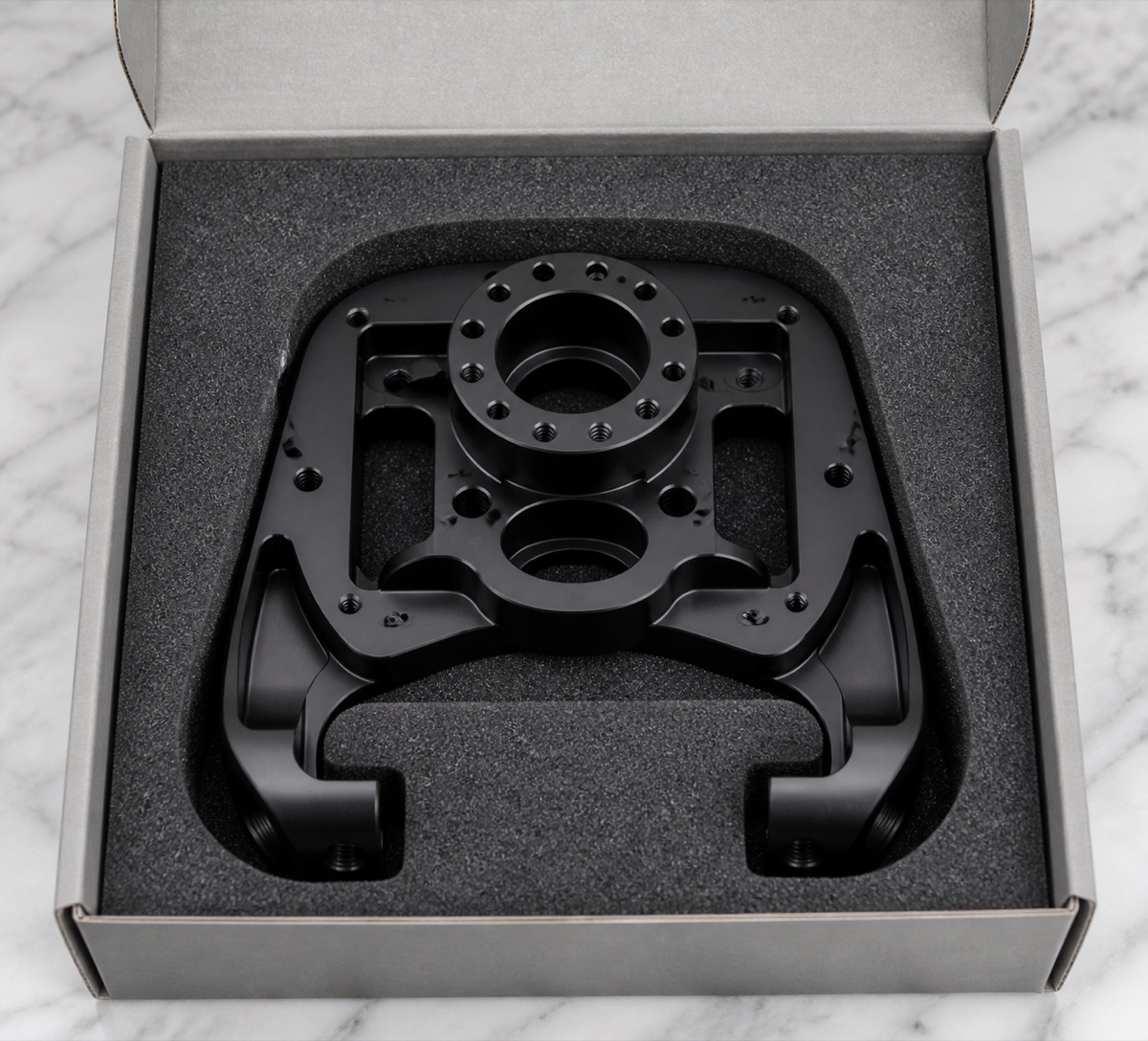

Die Lieferzeit sollte Prozesspruefung, Material, Schruppen, Schlichten, Entgraten, Reinigen, schwarzes Eloxal, Nachpruefung und Schutzverpackung enthalten. Bei Prototypen ist die Erstmusterfreigabe ein wichtiger Meilenstein.
FAQ
Was ist die Hauptschwierigkeit bei dieser Baugruppe?
Die Hauptschwierigkeit ist die Bezugsbeziehung zwischen Zentralflansch-Lochgruppe, Seitenbohrungen, beidseitigen Gewinden, Taschen und Rippen.
Warum nach schwarzem Eloxal erneut pruefen?
Schwarzes Eloxal kann Kratzer, Grate, Reinigungsreste und Bohrungsrandprobleme sichtbar machen. Die Nachpruefung reduziert Montagerisiko.
Wie sollte die Lieferzeit geplant werden?
CNC, Entgratung, Eloxal, Nachpruefung und Verpackung sollten eingeplant werden, einschliesslich Zeit fuer die Erstmusterfreigabe.
