Una pieza de enlace compleja puede cumplir agujeros individuales y aun asi no montar. En un conjunto de bieleta de cintura para robot humanoide, el foco no es una dimension aislada, sino la relacion de datum entre brida central, brazos laterales y agujeros en dos caras.

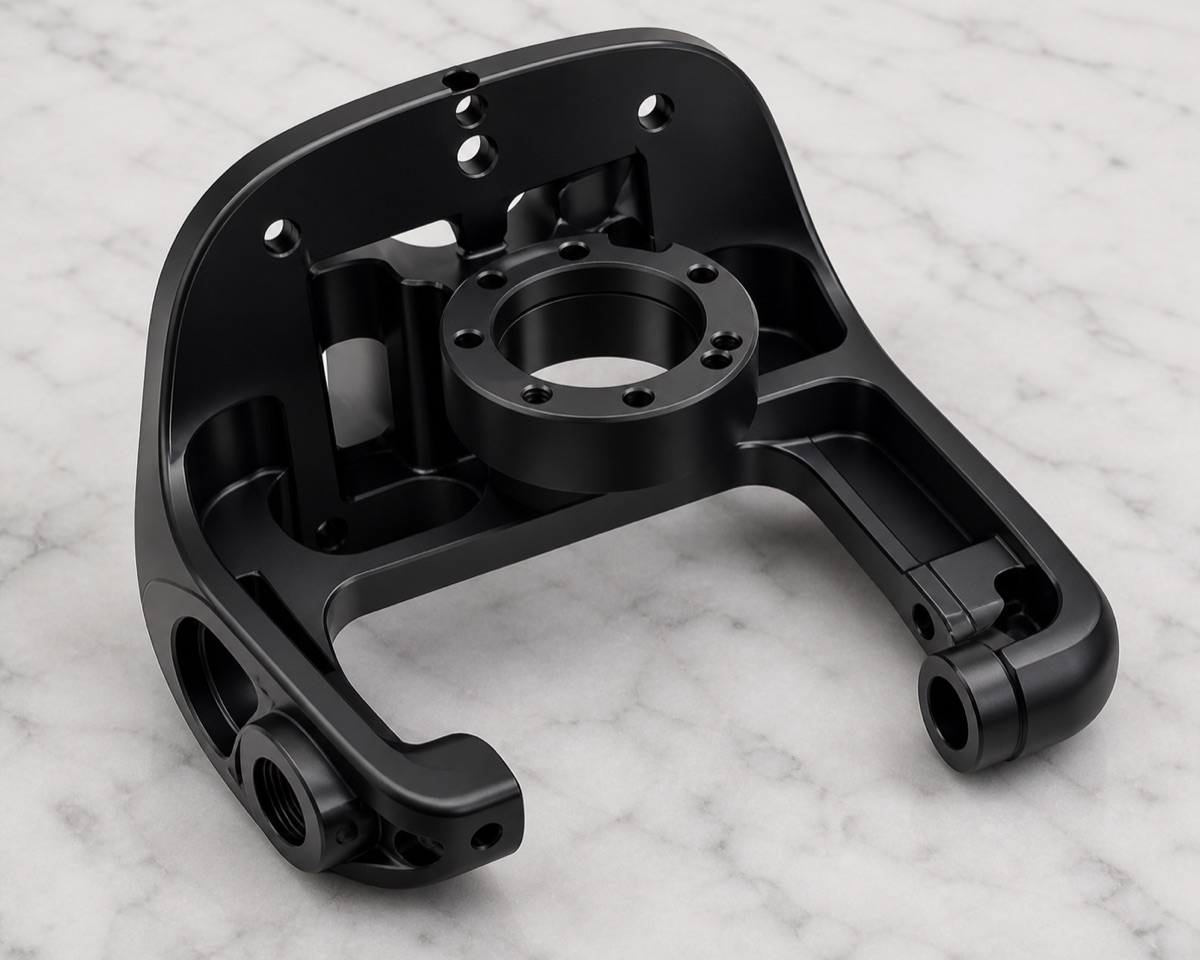

Este caso cubre un conjunto en aluminio 6061-T6 con anodizado negro. La pieza incluye marco exterior redondeado, brida cilindrica central, grupo circular de agujeros, orejetas laterales, roscas en dos caras, cavidades de aligeramiento y nervios. OEMach gestiono el proyecto como componente estructural robotico complejo desde DFM hasta reinspeccion despues del anodizado.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Tipo de pieza | Conjunto de bieleta de cintura para estructura de robot humanoide |
| Material | Aluminio 6061-T6 |
| Estructura | Brida central, grupo circular, brazos laterales, roscas en dos caras, cavidades y nervios |
| Acabado | Anodizado negro |
| Foco de proceso | Datum unificado, mecanizado multi-cara, verificacion de rosca, desbarbado de cavidades y control antes de anodizar |
| Foco de inspeccion | Posicion de agujeros, perpendicularidad, agujeros laterales, roscas, raices de nervios y apariencia posterior |
Función de ingeniería y riesgo
En la cintura de un robot humanoide, esta pieza soporta conexion, transferencia de carga y posicionamiento. La brida central es el area principal de fijacion y localizacion, mientras que los brazos laterales y roscas definen la relacion con modulos vecinos.
Si el grupo de agujeros de la brida, los agujeros laterales y las roscas de ambas caras no comparten datum estable, el cliente puede encontrar bloqueo dificil, interferencia local o carga anormal. El anodizado negro exige mas control porque rayas, rebabas y residuos se ven con mas facilidad.
Retos de mecanizado
El primer reto es unificar datum. Agujero central, grupo circular, agujeros laterales y roscas no pueden tratarse como rasgos independientes. Si se alinean por separado, aparece error acumulado en montaje.
El segundo reto es la deformacion durante mecanizado multi-cara. Cavidades y nervios reducen peso, pero el desbaste libera tension en zonas delgadas. El apoyo de utillaje y la distribucion de reserva deben proteger las caras de montaje.
El tercer reto es la preparacion antes del anodizado negro. El acabado negro puede ampliar visualmente golpes, marcas de herramienta, rebabas y residuos de limpieza. Despues del anodizado, corregirlos es mas dificil.
Solución de fabricación de OEMach
OEMach planifico el proceso por etapas: establecer cara inferior y datum central, desbastar brida y contorno principal, y despues cambiar preparacion para agujeros laterales, orejetas y cavidades bajo la misma logica de referencia.
Las roscas se verificaron con calibres pasa/no pasa o herramientas correspondientes. Los chaflanes de agujero se controlaron para mejorar montaje sin reducir profundidad efectiva de rosca ni alterar caras de contacto. Raices de cavidad y nervios se revisaron contra rebabas y falta de limpieza.
Antes del anodizado, OEMach confirmo caras visibles, bocas de agujero y esquinas de cavidad limpias. Despues del anodizado negro se revisaron apariencia, agujeros, sensacion de rosca, holgura de agujeros clave y caras de montaje.
Inspección y control de plazo

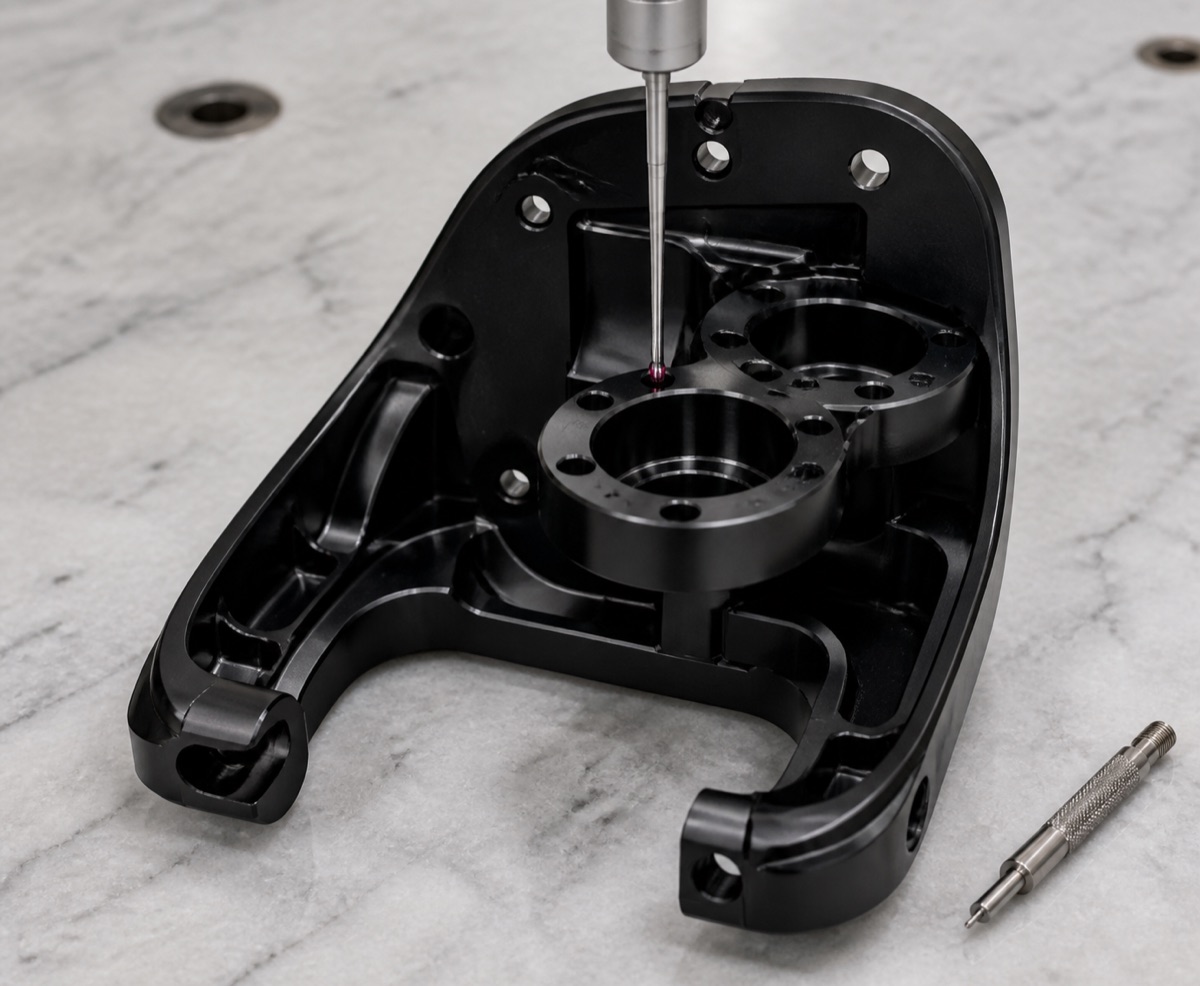

La inspeccion no podia limitarse a una lista dimensional. El grupo de agujeros central se verifico respecto al datum, los agujeros laterales respecto a la direccion de montaje y las roscas en dos caras por entrada suave y consistencia.
En primeras piezas, CMM, utiles de posicion o medicion de altura pueden confirmar grupos de agujeros y caras de montaje. En lotes pequenos, el plan de muestreo o control total debe basarse en dimensiones funcionales y apariencia despues del anodizado.

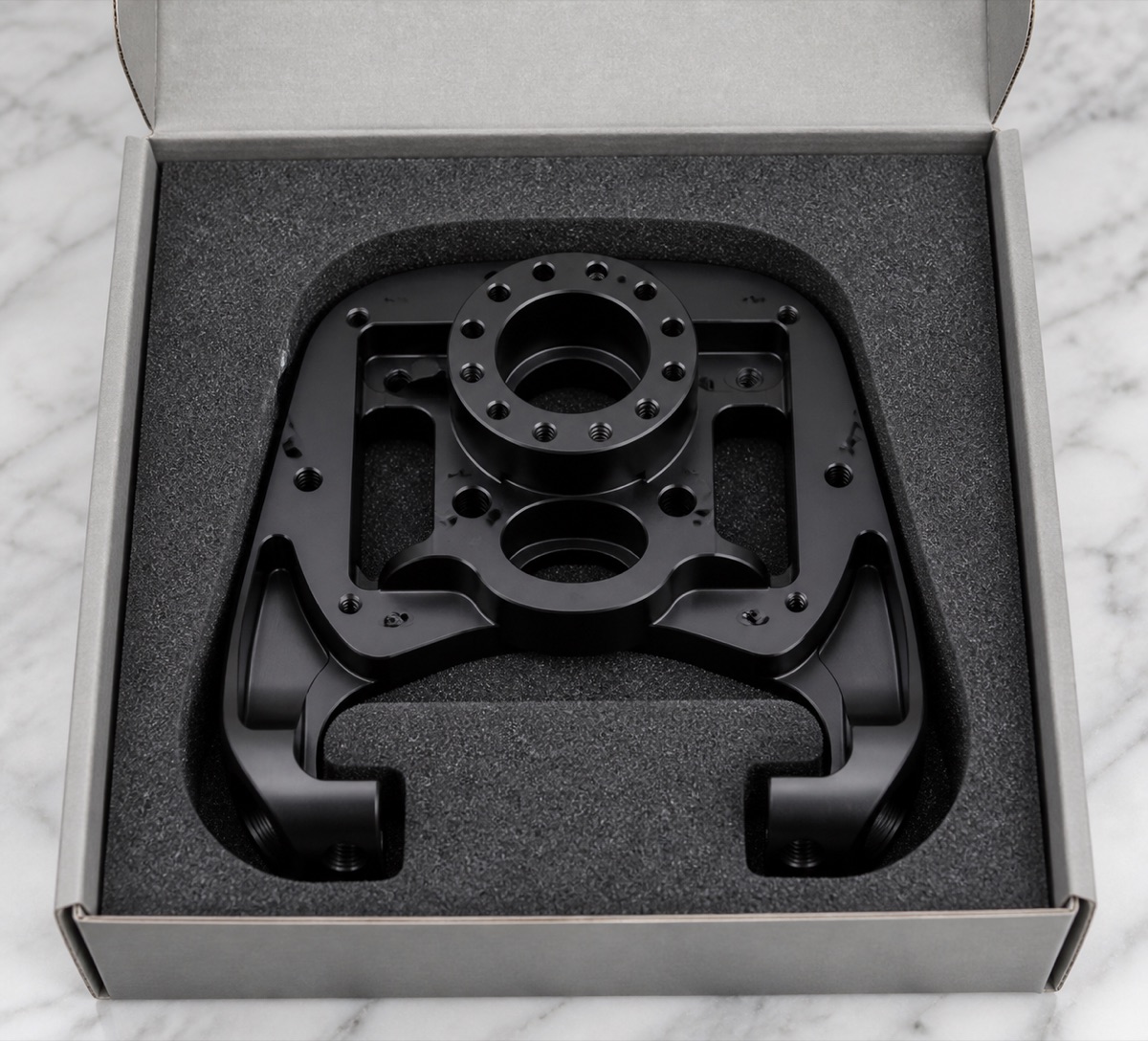

El plazo debe incluir revision de proceso, material, desbaste, acabado, desbarbado, limpieza, anodizado negro, reinspeccion y embalaje. En prototipos, la confirmacion de primera pieza debe ser un hito.
FAQ
Cuál es la dificultad principal de este conjunto?
Controlar la relacion de datum entre brida central multiperforada, agujeros laterales, roscas en dos caras, cavidades y nervios.
Por qué reinspeccionar despues del anodizado negro?
El anodizado negro puede revelar rayas, rebabas, residuos y problemas en bocas de agujero. La reinspeccion reduce riesgo de montaje.
Cómo planificar el plazo?
CNC, desbarbado, anodizado, inspeccion posterior y embalaje deben programarse junto con tiempo para confirmar la primera pieza.
