Ein Lager-Sicherungsring wirkt wie ein Teil mit geringem Zerspanvolumen, kann in einem humanoiden Robotergelenk aber Lagerbegrenzung, Schraubstabilitaet und Montagegefuehl direkt beeinflussen. Der Aussendurchmesser ist nur die sichtbare Kontur; Innenstufe, Planflaeche und kreisfoermiges Lochbild machen die Funktion aus.

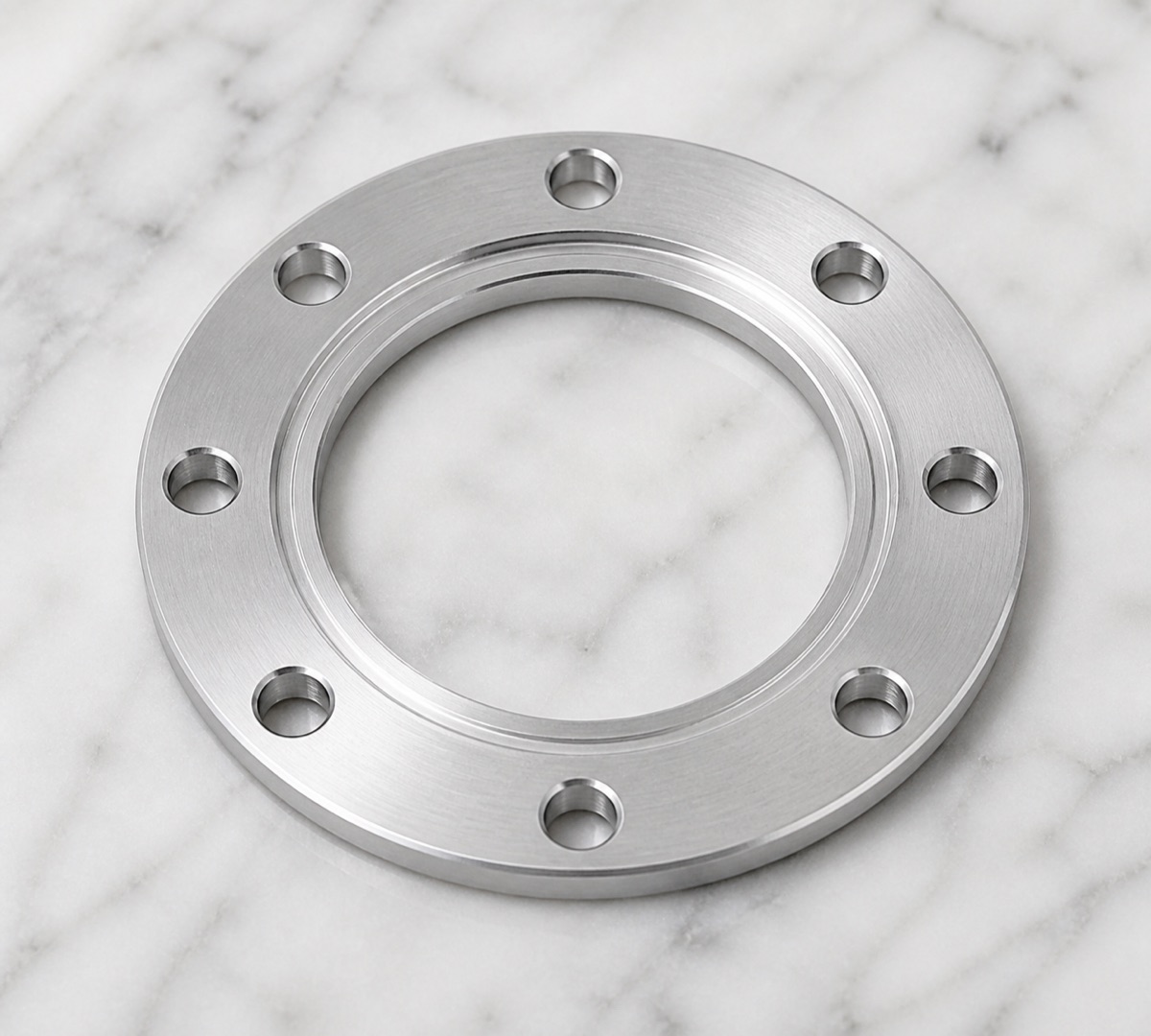

Diese Fallstudie behandelt einen duennen Ring aus 6061-T6 Aluminium fuer den Bereich um Lager, Rotationsknoten oder Positionierkomponenten. OEMach behandelte den Ring als duennes Praezisionsteil, bei dem Bohrungsgeometrie, Plananlage, Lochbild und Gratkontrolle zusammenpassen muessen.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Teiletyp | Lager-Sicherungsring / Halteplatte fuer humanoide Robotergelenke |
| Werkstoff | 6061-T6 Aluminium |
| Struktur | Duenner Rundring, gestufte Innenbohrung, Planflaeche, kreisfoermige Lochgruppe und kleine Fasen |
| Oberflaechenzustand | Naturbearbeitete Aluminiumoberflaeche |
| Prozessfokus | Duennring-Spannung, Stufenbohrung, Planstabilitaet, Lochbildbeziehung und Entgratung |
| Prueffokus | Innenbohrung, Stufentiefe, Planflaeche, Bohrungsdurchmesser, Lochabstand, Ebenheit und Grate |
Warum Innenbohrung und Planfläche wichtig sind
In Robotergelenken sitzt dieser Ring oft nahe an Lagern, rotierenden Strukturen oder Positioniermodulen. Bei der Montage zaehlt, ob die Innenbohrung sauber gleitet, die Planflaeche flach anliegt und das Lochbild zum Gegenbauteil passt.
Summiert sich Positionsfehler im Lochbild, koennen Schrauben schraeg anlaufen. Ist die Stufenbohrung instabil, liegen Nachbarteile nicht sauber an. Bleibt ein Grat an Planflaeche oder Bohrungsrand, kann der Messbericht gut wirken, waehrend die Montage schlecht fuehlt.
Bearbeitungsherausforderungen
Die erste Herausforderung ist Spannverzug. Das Teil ist leicht und duenn, daher kann zu hohe Spannkraft elastische Verformung erzeugen. Nach dem Loesen koennen Innenbohrung und Planflaeche ihren Zustand veraendern.
Die zweite Herausforderung ist die gestufte Innenbohrung. Bohrungsdurchmesser, Stufentiefe und Planrechtwinkligkeit muessen als Gruppe kontrolliert werden. Nur den Durchmesser zu treffen reicht nicht.
Die dritte Herausforderung ist die Lochbildkonsistenz. Mehrere kleine Bohrungen liegen um die Mitte. Wandert der Zentralbezug zwischen Operationen, kann jede Einzelbohrung gut sein, aber das Gesamtlochbild schwer montierbar bleiben.
Fertigungslösung von OEMach
OEMach stellte zuerst eine stabile Plan- und Zentrierreferenz her und plante Innenbohrung, Stufe und Lochbild um denselben Bezug. Beim Schruppen wurden duenne Kanten nicht zu aggressiv freigesetzt; beim Schlichten wurden Zugabe und Spannkraft kontrolliert.
Fuer die Kreisbohrungen verwaltete OEMach Zentralbezug und Lochphase als ein Koordinatensystem, um kumulierte Aufspannfehler zu reduzieren. Fasen dienten der Gratentfernung und Montagefreundlichkeit, nicht dem optischen Vergroessern der Kanten.
Nach der Bearbeitung wurde das Teil gereinigt, um Kuehlmittel, Aluminiumspaene und Bohrungsreste zu entfernen. Bohrung, Stufe, Bohrungsmaeuler, Plananlage und Naturflaeche wurden vor der Verpackung geprueft.
Prüfung und Lieferkontrolle

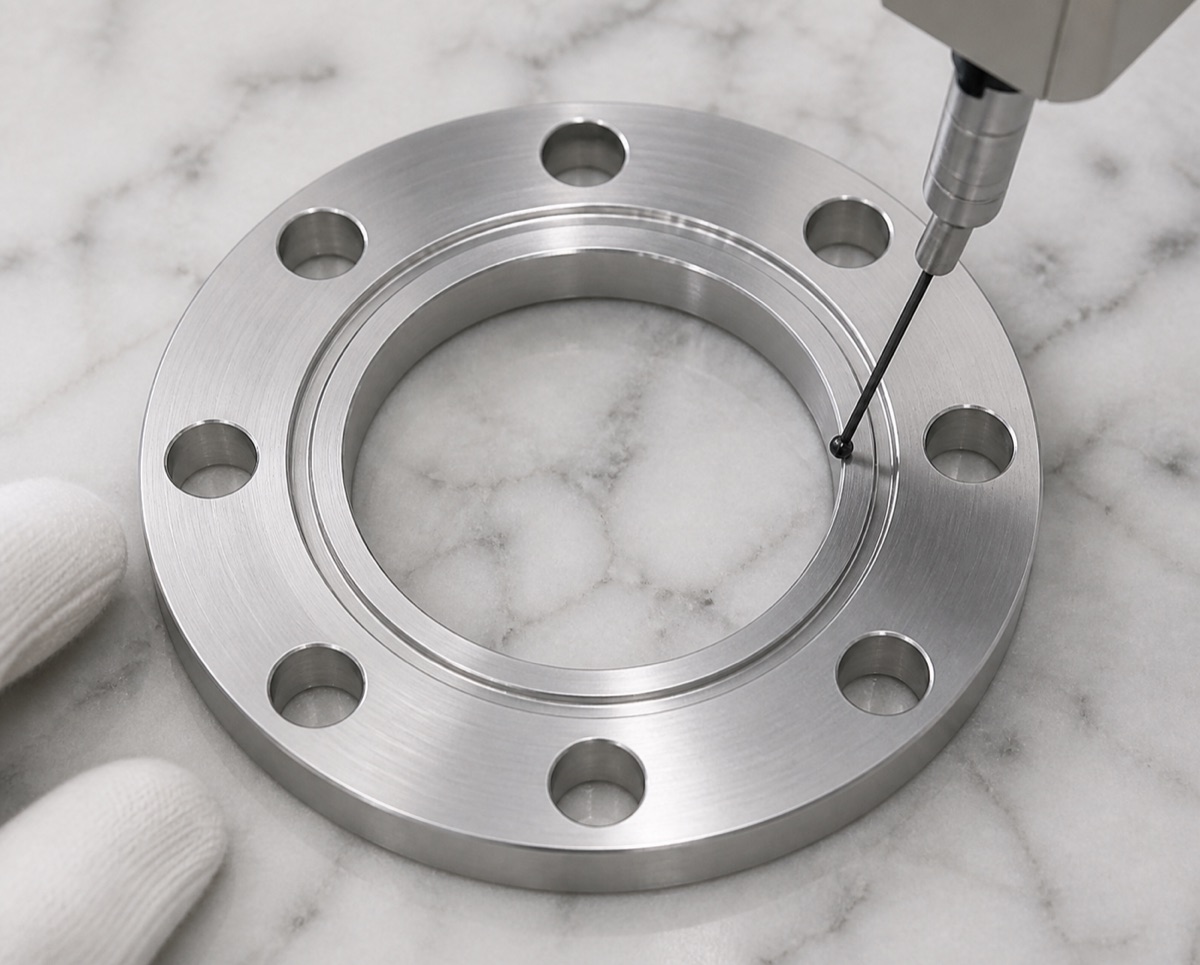

Die Erstmusterpruefung konzentrierte sich auf Zentrierbohrung, Stufenmass, Planflaeche, Bohrungsdurchmesser, Lochabstand und Bohrungsgrate. Bei duennen Ringen sollten Ebenheit und Anlagegefuehl ebenfalls geprueft werden, weil eine lokal angehobene Kante die Montage stoeren kann.
In der Serie ist es besser, die Beziehung der Lochgruppe zur Mitte zu pruefen, statt nur einen Bohrungsdurchmesser zu messen. Bei naturbearbeiteten Flaechen gehoeren Kratzer, Dellen, umgelegte Bohrungskanten und Sauberkeit zur Sichtpruefung.

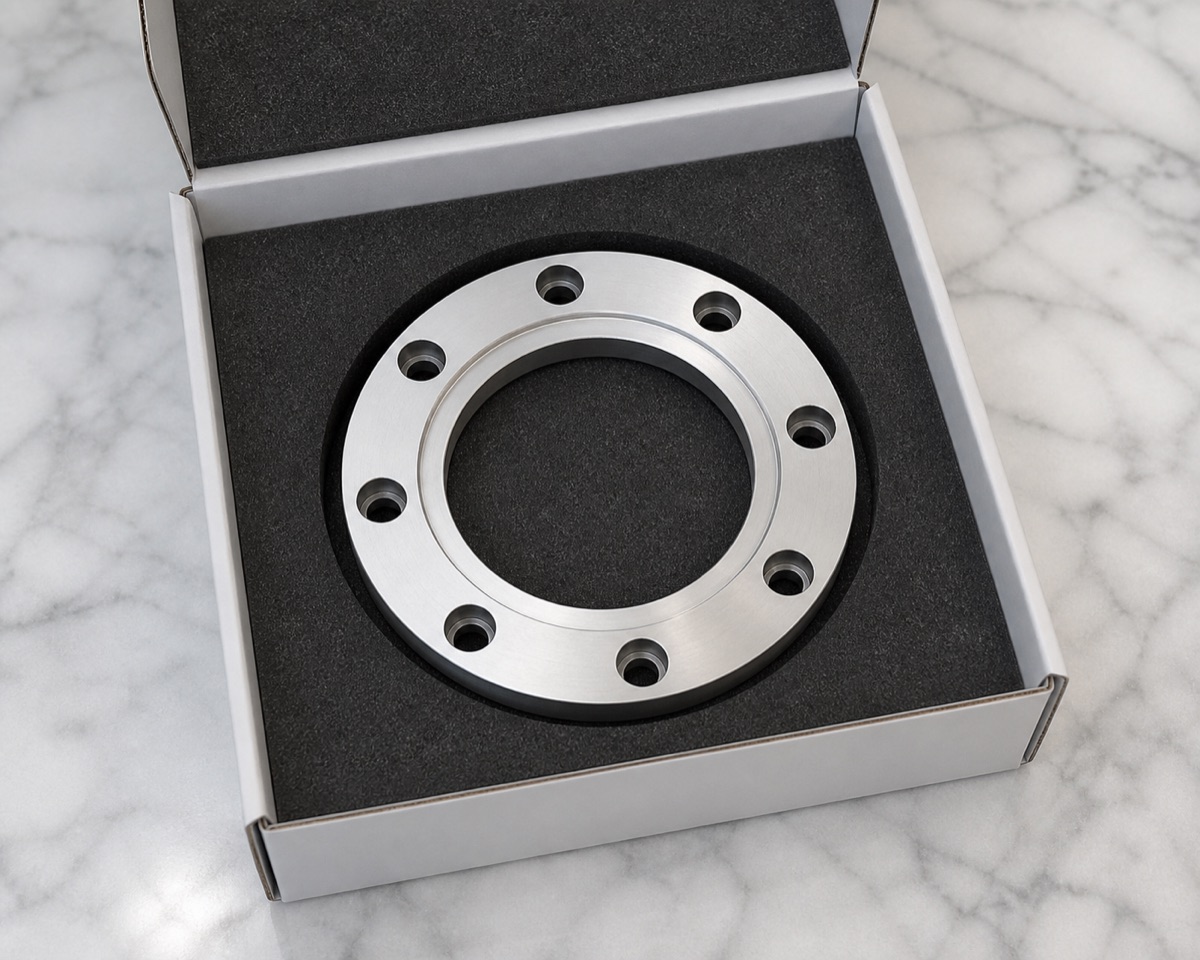

OEMach nutzte formangepassten Schaum, Einzeltrennung oder Fachverpackung, damit duenne Planflaechen und Bohrungsmaeuler nicht beschaedigt werden. Lieferqualitaet endet erst, wenn das Teil sauber und pruefbar beim Kunden ankommt.
FAQ
Welche Probleme sind bei 6061-T6 Duennringen typisch?
Typisch sind Spannverzug, instabile Stufenbohrung, Lochbildversatz und Bohrungsgrate. Sie muessen ueber Bezug, Spannkraft, Werkzeugweg und Entgratung kontrolliert werden.
Warum ist die Plananlage wichtig?
Die Planflaeche dient nahe dem Lager oft als Positionier- oder Lastkontaktflaeche. Lokaler Verzug oder Grate beeinflussen Sitz und Montagegefuehl.
Wie sollte die Lieferzeit geschaetzt werden?
Material, CNC-Bearbeitung, Entgratung, Reinigung, Pruefung und Schutzverpackung gehoeren in den Plan. Reine Schnittzeit reicht nicht.
