Un aro de retencion de rodamiento parece una pieza de poco corte, pero en una articulacion de robot humanoide puede afectar el limite del rodamiento, la estabilidad de fijacion y la sensacion de montaje. El diametro exterior es solo el contorno visible; el escalon interior, la cara de apoyo y el grupo circular de agujeros son los rasgos funcionales.

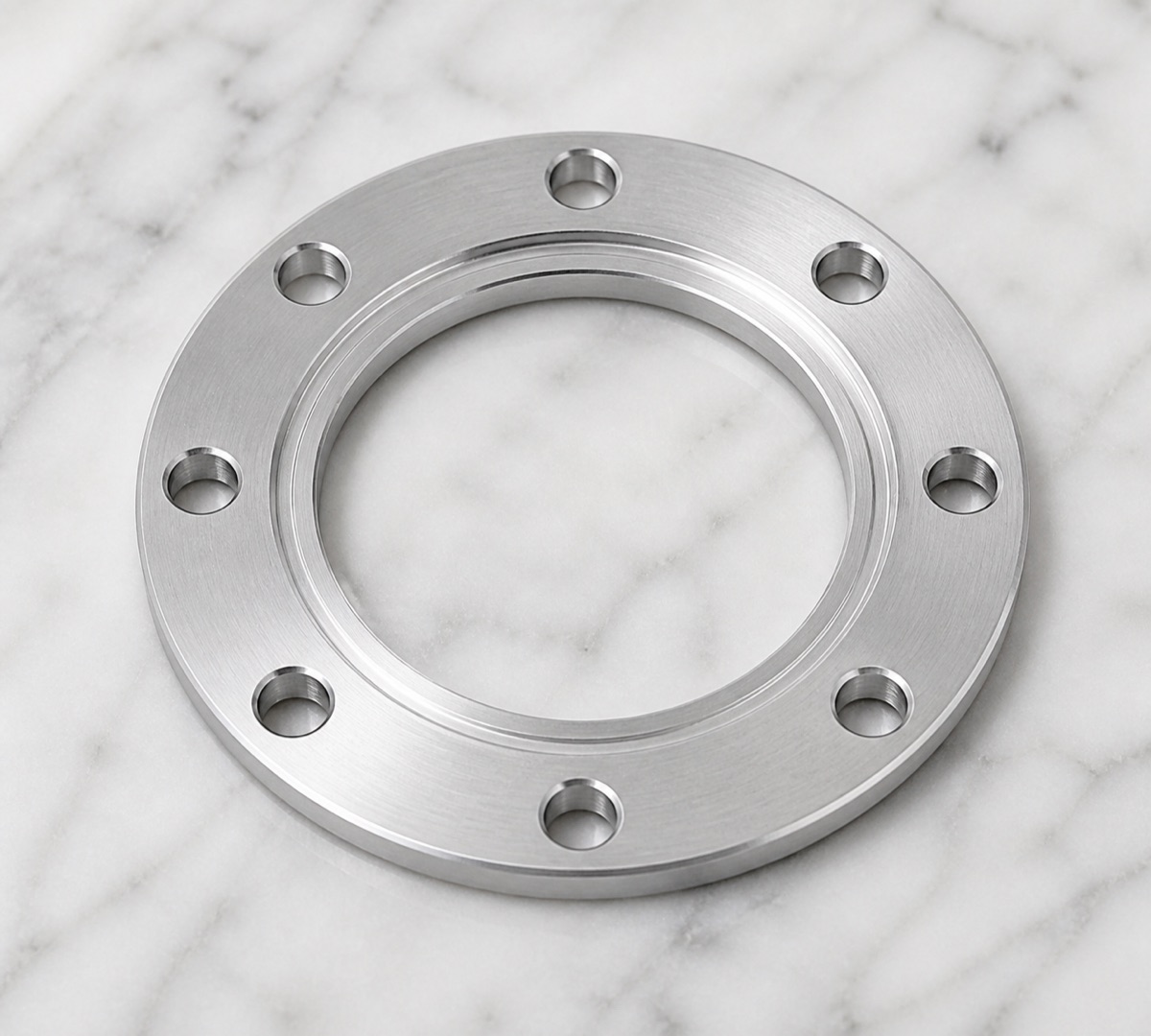

Este caso cubre un aro delgado de aluminio 6061-T6 usado cerca de un rodamiento, nodo rotativo o componente de posicionamiento. OEMach lo trato como una pieza fina de precision donde agujero, cara, patron de agujeros y rebabas deben controlarse juntos.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Tipo de pieza | Aro / placa de retencion de rodamiento para articulacion de robot humanoide |
| Material | Aluminio 6061-T6 |
| Estructura | Aro circular delgado, agujero interior escalonado, cara de apoyo, grupo de agujeros y chaflanes |
| Estado superficial | Superficie de aluminio mecanizada natural |
| Foco de proceso | Sujecion de aro delgado, agujero escalonado, cara estable, patron de agujeros y desbarbado |
| Foco de inspeccion | Agujero interior, profundidad de escalon, cara, diametro de agujero, paso, planitud y rebabas |
Por qué importan el agujero interior y la cara
En piezas de articulacion robotica, este aro suele instalarse cerca de rodamientos, estructuras giratorias o modulos de posicionamiento. En montaje, el cliente necesita que el agujero interior entre suave, la cara apoye plana y el grupo de agujeros coincida con la pieza mating.
Si el grupo de agujeros acumula error de posicion, los tornillos pueden entrar inclinados. Si el agujero escalonado no es estable, las piezas vecinas pueden no apoyar bien. Si queda una rebaba en cara o agujero, el informe dimensional puede verse correcto pero el montaje sentirse mal.
Retos de mecanizado
El primer reto es la deformacion por sujecion. La pieza es ligera y delgada, por lo que una fuerza excesiva puede crear deformacion elastica. Al soltar, el agujero y la cara pueden cambiar respecto al estado durante el corte.
El segundo reto es el agujero interior escalonado. Diametro, profundidad de escalon y perpendicularidad de cara deben controlarse como grupo. No basta con lograr solo el diametro.
El tercer reto es la consistencia del patron circular. Varios agujeros pequenos rodean el centro. Si el datum central se desplaza entre operaciones, cada agujero puede medir bien pero el patron completo puede montar mal.
Solución de fabricación de OEMach
OEMach establecio primero una cara y un datum central estables, y despues planifico agujero interior, escalon y patron de agujeros alrededor de la misma referencia. En desbaste no se liberaron los bordes finos de forma agresiva; en acabado se controlo reserva y presion de sujecion.
Para los agujeros circulares, OEMach gestiono datum central y fase de agujeros como un sistema de coordenadas unico para reducir error acumulado. Los chaflanes se aplicaron para eliminar rebabas y facilitar montaje, no para agrandar cosmeticamente los bordes.
Despues del mecanizado, la pieza se limpio para retirar refrigerante, viruta de aluminio y residuos de agujeros. Se revisaron agujero, escalon, bocas de agujero, cara y superficie natural antes del embalaje.
Inspección y control de entrega

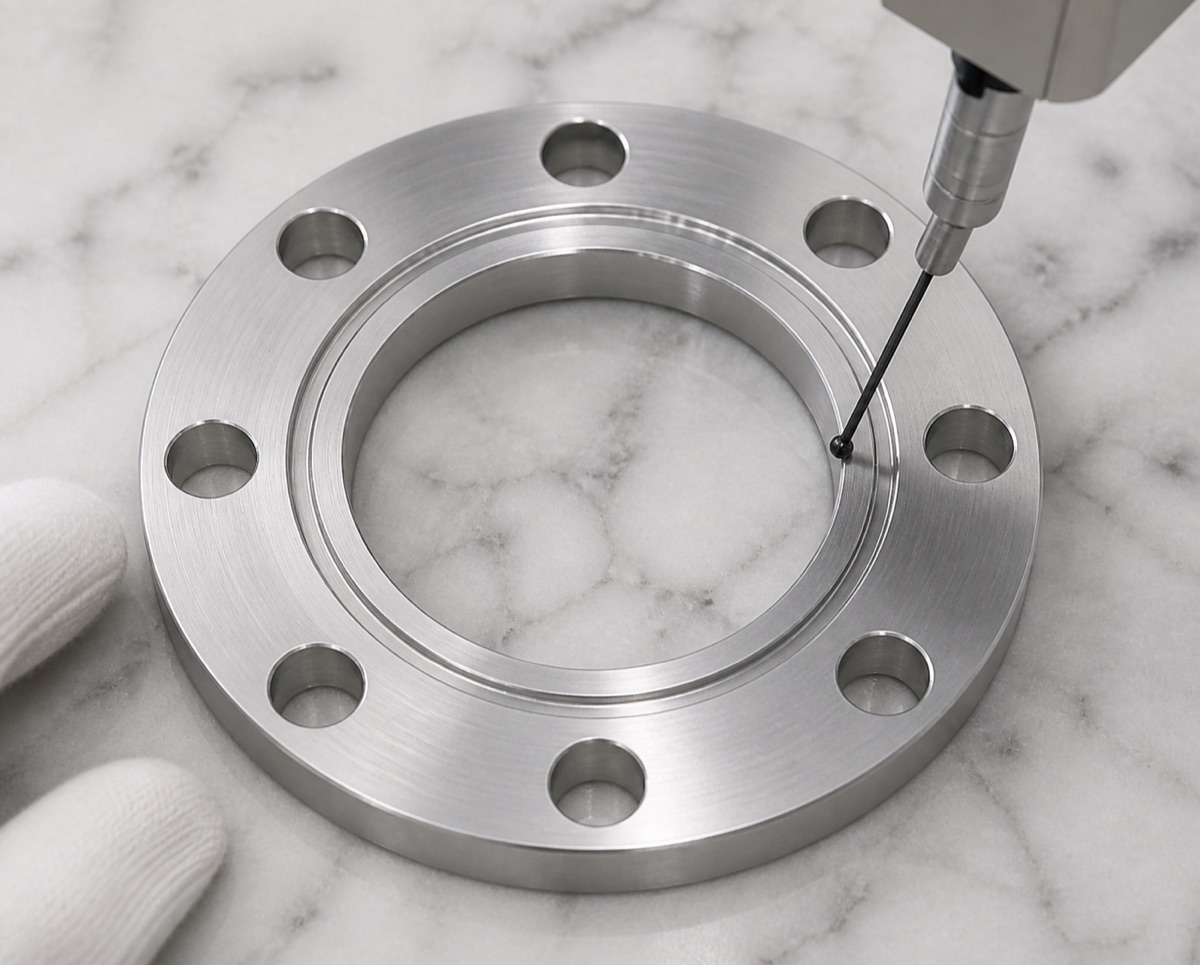

La primera pieza se reviso por agujero central, escalon, estado de cara, diametro de agujero, paso y rebabas. En aros delgados, planitud y sensacion de apoyo tambien deben incluirse, porque un borde levantado afecta el montaje aunque las dimensiones basicas pasen.
En lote, conviene muestrear la relacion del grupo de agujeros respecto al centro, no solo un diametro aislado. Para superficies mecanizadas naturales, la inspeccion visual debe cubrir rayas, golpes, bordes enrollados y limpieza.

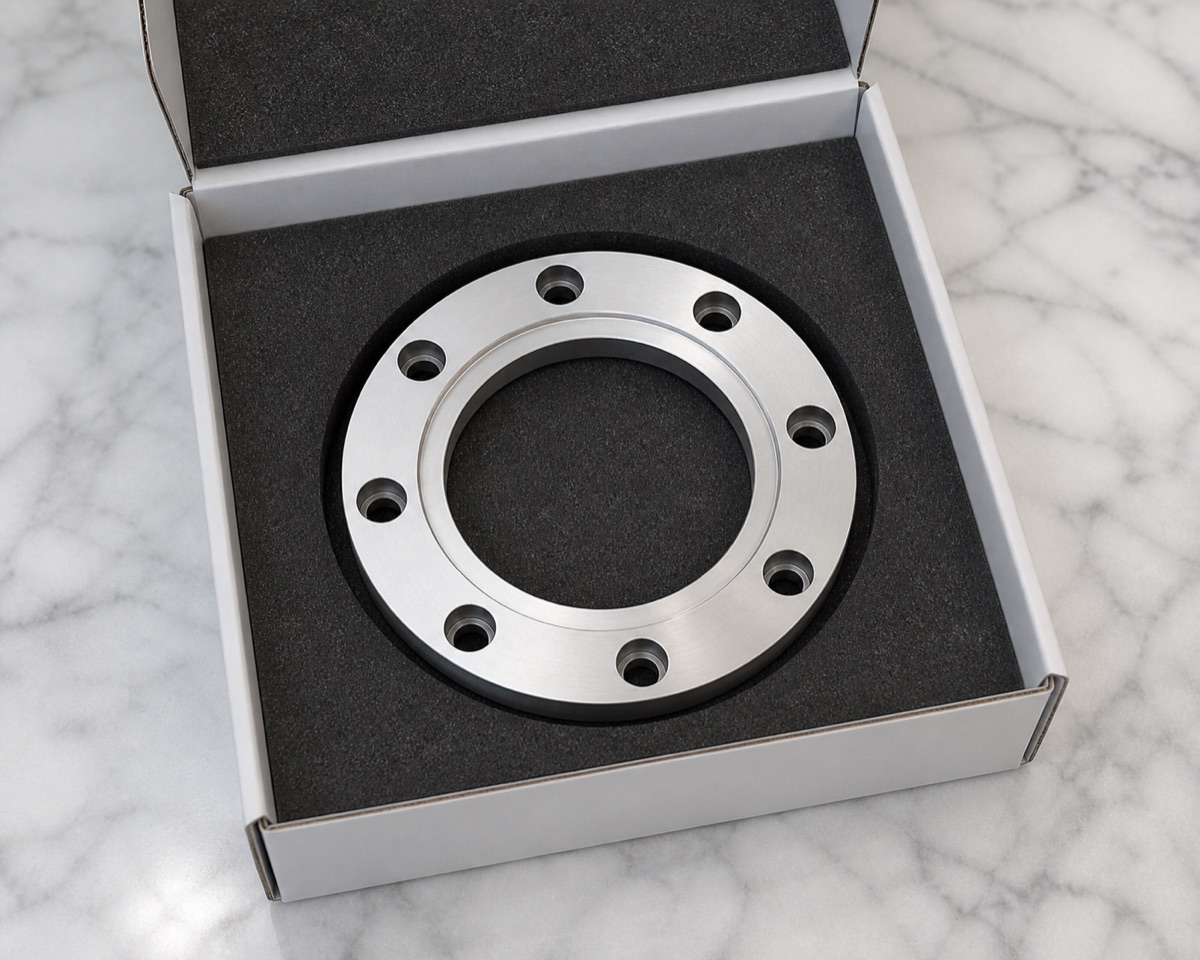

OEMach uso espuma conformada, separacion individual o embalaje compartimentado para que caras delgadas y bocas de agujero no se dañen. La calidad de entrega termina cuando la pieza llega limpia y lista para revision en la linea del cliente.
FAQ
Qué problemas son comunes en aros delgados 6061-T6?
Deformacion por sujecion, geometria inestable del agujero escalonado, desviacion del patron de agujeros y rebabas. Deben controlarse con datum, fuerza de sujecion, trayectoria y desbarbado.
Por qué controlar la cara de apoyo?
La cara suele localizar o transmitir carga cerca del rodamiento. Deformacion local o rebabas afectan estabilidad y sensacion de montaje.
Cómo estimar el plazo?
Debe incluir material, CNC, desbarbado, limpieza, inspeccion y embalaje protegido. El tiempo de corte por si solo no basta.
