Ein Taillenlenker-Halter in einem humanoiden Roboter ist ein tragendes und positionierendes Bauteil. Ein Ende verbindet meist ueber einen Mehrlochflansch, das andere ueber eine kleinere Bohrung oder Lasche, und der mittlere Brueckenarm uebertraegt Last bei Freiraum fuer Nachbarmodule.

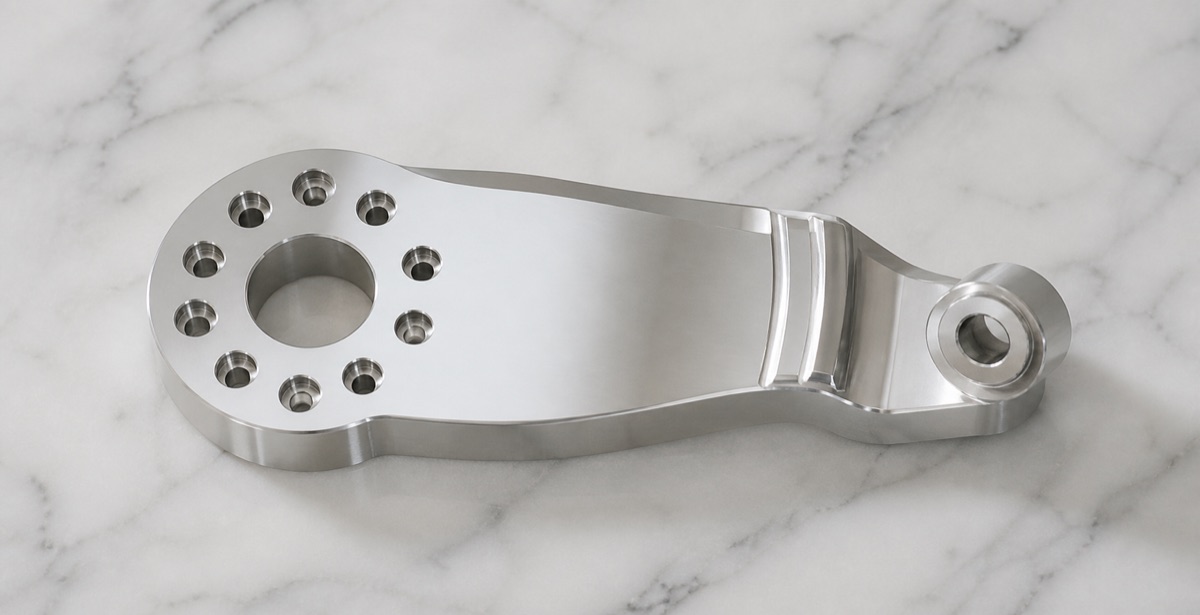

Diese Fallstudie beschreibt einen polierten Taillenlenker-Halter mit grossem Flansch, umlaufender Lochgruppe, kleiner Endbohrung, unregelmaessigem Brueckenarm und abgestuften Verstaerkungen. Entscheidend war nicht nur jede Bohrung, sondern die stabile Raumbeziehung zwischen Lochgruppen, Kontur, Hoehe und polierten Kanten.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Teiletyp | Taillenlenker-Halter / Verbindungselement fuer humanoide Roboterstruktur |
| Werkstoff | Nach Kundenzeichnung spezifiziert |
| Struktur | Mehrlochflansch, kleine Endbohrung, unregelmaessiger Brueckenarm, Stufen und Rippen |
| Oberflaeche | Polierte Optik mit Nachpruefung |
| Prozessfokus | Bezugsplanung, Lochgruppenbeziehung, Endbohrung, Brueckenarmverzug und Polierzugabe |
| Prueffokus | Grosse Zentrierbohrung, umlaufende Bohrungen, kleine Endbohrung, Gesamtlaenge, Planhoehe und Gratzustand |
Teilefunktion und technischer Kontext
In der Robotertaille fixiert der grosse Flansch das Bauteil und uebertraegt Last, waehrend die kleine Endbohrung Verbindung oder Drehung unterstuetzt. Der Brueckenarm muss Steifigkeit halten, ohne unnoetiges Gewicht zu erzeugen. Verschieben sich grosse Lochgruppe, kleine Endbohrung und Brueckenprofil gegeneinander, leiden Montageausrichtung und Bewegungsfreiraum.
Fuer technische Einkaeufer ist dieser Fall relevant, weil mehrere typische CNC-Risiken zusammentreffen: Mehrlochposition, unregelmaessige Kontur, lokale Hoehendifferenzen, gratkritische Bohrungen und Polieren nach der Bearbeitung.
Bearbeitungsherausforderungen
Die erste Herausforderung ist der Mehrlochflansch. Mehrere Bohrungen mit unterschiedlichen Funktionen liegen um die grosse Mitte. Summenfehler, uneinheitliche Fasen oder Bohrungsgrate koennen Befestigung und Positionierung beeinflussen.
Die zweite Herausforderung ist die kleine Endbohrung. Sie sitzt auf einer lokalen Lasche mit Hoehendifferenz und begrenzter Unterstuetzung. Schlechte Vorrichtung kann die Bohrung verschieben, die Stirnanlage veraendern oder Grate am Passstift erzeugen.
Die dritte Herausforderung ist der unregelmaessige Brueckenarm. Breitenwechsel, Rippen, Stufen und lokale Duennbereiche bauen beim Schruppen Spannung unterschiedlich ab. Spaeteres Polieren kann Kanten weicher machen oder die Optik veraendern, wenn Zugabe und Pruefplan unklar sind.
Fertigungslösung von OEMach
OEMach pruefte zuerst drei Bezugsbeziehungen: grosser Mittelbezug, kleine Endbohrung und seitlicher Hoehenbezug. Der Prozess stellte vor dem Schruppen eine stabile Referenz her und hielt Unterstuetzung in duennen oder auskragenden Bereichen, bis sie sicher entfernt werden konnte.
Grosse Mittelbohrung und Schluessellochgruppe wurden frueh kontrolliert, danach wurden kleine Endbohrung und Brueckenkontur unter koordinierter Bezugsplanung geschlichtet. Unregelmaessige Profile und Stufenrippen wurden mit Blick auf Restspannung, Werkzeugbahnuebergang und Kanten bearbeitet.
Polieren wurde als Prozess behandelt, der Kanten und lokale Optik beeinflussen kann, nicht nur als Endglanz. OEMach pruefte Grate, umgelegte Kanten, Bohrungsmaeuler und Kratzer vor und nach dem Polieren.
Prüfung, Oberfläche und Verpackung

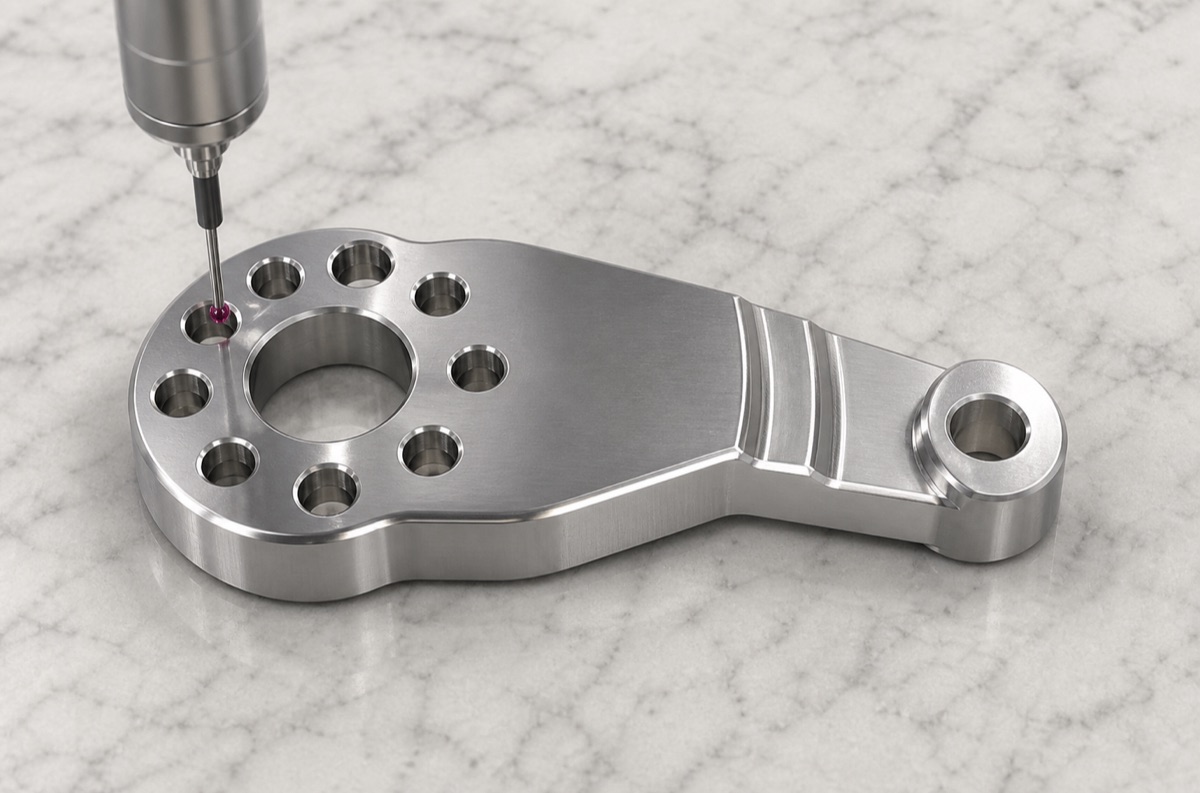

Die Pruefung listete nicht nur Einzelmasse. Grosse Zentrierbohrung, umlaufende kleine Bohrungen, kleine Endbohrung und Gesamtlaenge wurden als montagebezogene Gruppen geprueft. Bei Bedarf bestaetigen KMG, Sonderlehren oder Hoehenmessung Lochgruppenposition, Planhoehe und die Beziehung wichtiger Bohrungen.

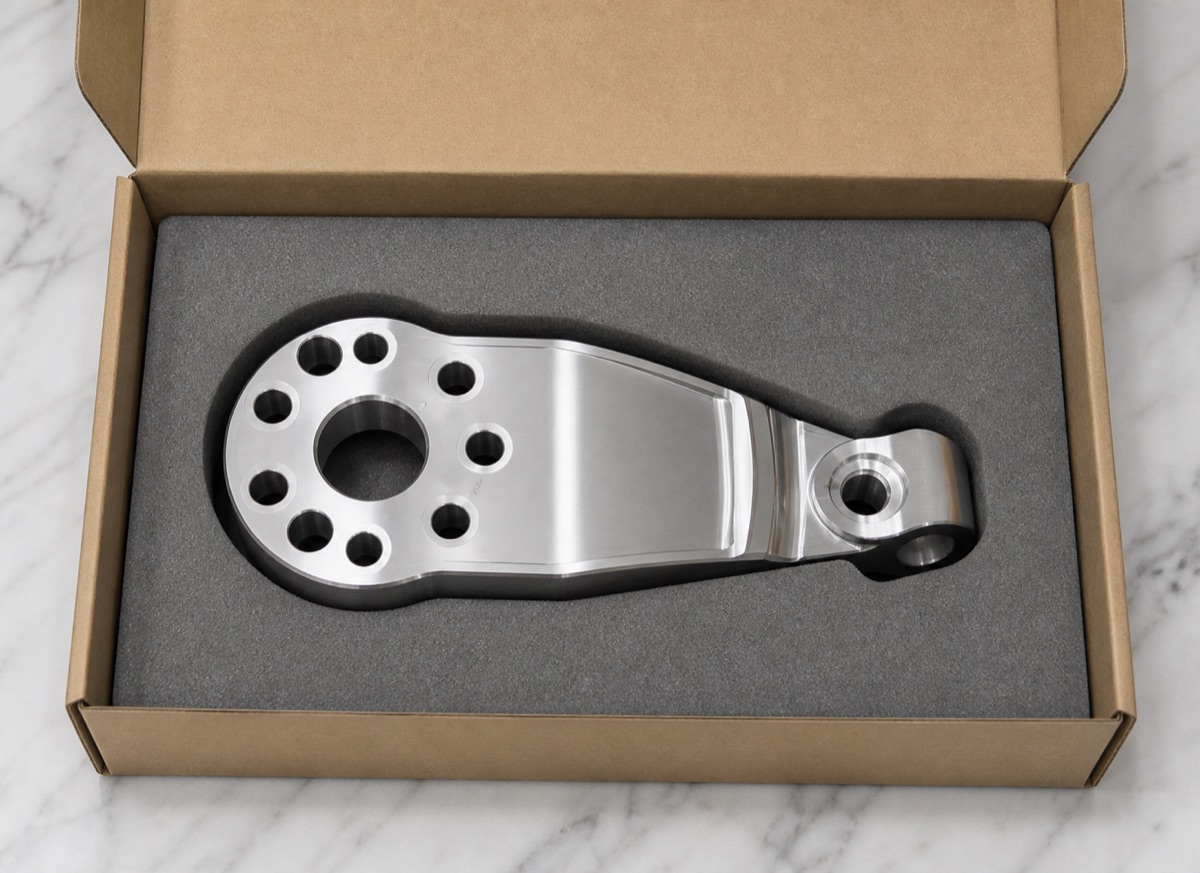

Nach dem Polieren kontrollierte OEMach Bohrungskanten, Fasen, Polierrichtung, Kratzer und Sichtflaechenzustand erneut. Danach wurde das Teil mit formangepasstem Schaum verpackt, um polierte Flaechen, Bohrungsmaeuler und unregelmaessige Konturen zu schuetzen.
Ergebnis für Prototypen und Kleinserien
Der Fall zeigt: Komplexe Lenkerhalter pruefen die geschlossene Prozessfaehigkeit eines Lieferanten. Funktionsverstaendnis, Bezugsplanung, Vorrichtung, Trennung von Schruppen und Schlichten, Polieren, Endpruefung und Verpackung sind wichtiger als nur die Aussage, dass Bohrungen hergestellt werden koennen.
FAQ
Was ist schwierig an einem Taillenlenker-Halter?
Die Hauptschwierigkeit ist die Raumbeziehung zwischen Mehrlochflansch, kleiner Endbohrung, unregelmaessigem Brueckenarm und lokalen Hoehendifferenzen.
Warum nach dem Polieren erneut pruefen?
Polieren kann Bohrungsmaeuler, Kanten und lokale Optik beeinflussen. Die Nachpruefung verhindert Mass- oder Montagegrenzveraenderungen nach der Oberflaeche.
Wie sollte die Lieferzeit fuer komplexe unregelmaessige Halter geplant werden?
Der Plan sollte Prozesspruefung, Erstmuster, Polieren, Endpruefung und Verpackung enthalten, damit Nacharbeit in der Serie reduziert wird.
