Un soporte de bieleta de cintura en un robot humanoide es una pieza de carga y posicionamiento. Un extremo suele conectarse mediante una brida multiperforada, el otro usa un agujero o orejeta menor, y el brazo central transfiere carga dejando espacio a modulos vecinos.

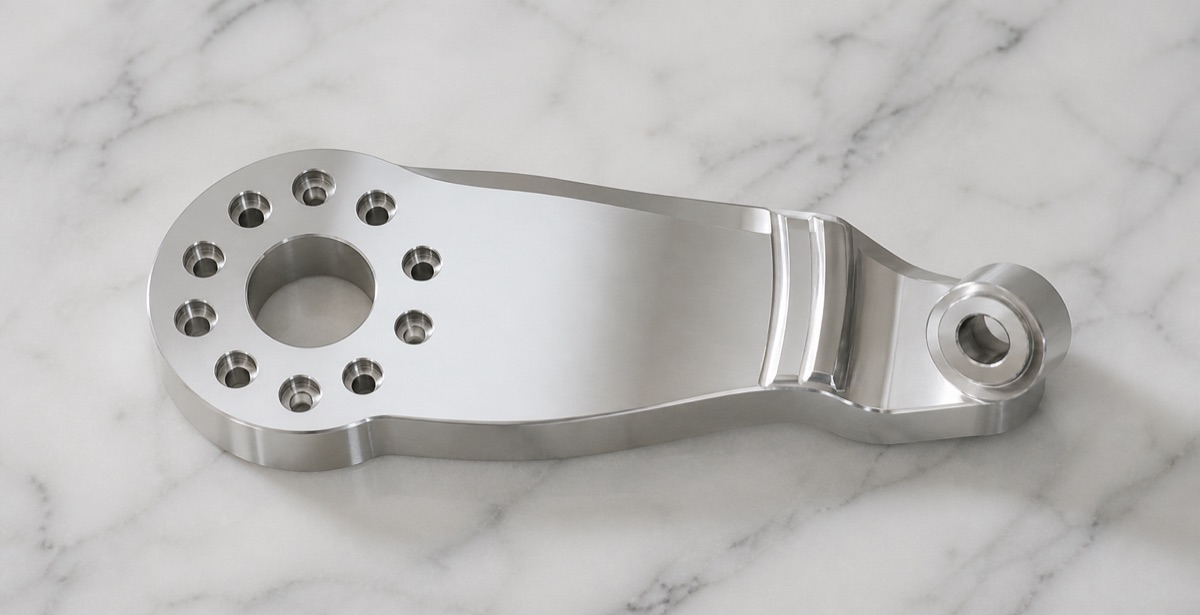

Este caso describe un soporte pulido con brida grande, grupo circular de agujeros, agujero pequeno, brazo puente irregular y zonas reforzadas con escalones. La clave no fue solo mecanizar cada agujero, sino mantener estable la relacion espacial entre agujeros, contorno, altura y bordes pulidos.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Tipo de pieza | Soporte de bieleta / brazo de enlace para estructura de robot humanoide |
| Material | Segun plano del cliente |
| Estructura | Brida multiperforada, agujero pequeno, brazo puente irregular, escalones y nervios |
| Acabado | Apariencia pulida con inspeccion posterior |
| Foco de proceso | Plan de datum, relacion de agujeros, agujero pequeno, deformacion del puente y reserva para pulido |
| Foco de inspeccion | Agujero central grande, agujeros circulares, agujero pequeno, longitud, altura de plano y rebabas |
Función de la pieza y contexto de ingeniería
En la cintura del robot, la brida grande fija el componente y transfiere carga, mientras que el agujero pequeno soporta conexion o giro. El brazo puente debe mantener rigidez sin añadir peso innecesario. Si el grupo de agujeros grande, el agujero pequeno y el perfil puente se desplazan entre si, se afecta alineacion y holgura de movimiento.
Para compradores tecnicos, este caso importa porque combina riesgos comunes de CNC: posicion de multiples agujeros, contorno irregular, cambios locales de altura, agujeros sensibles a rebabas y pulido despues del mecanizado.
Retos de mecanizado
El primer reto es la brida multiperforada. Varios agujeros con funciones distintas rodean el agujero central. Error acumulado, chaflanes inconsistentes o rebabas pueden afectar fijacion y localizacion.
El segundo reto es el agujero pequeno. Esta en una orejeta local con diferencia de altura y apoyo limitado. Una mala sujecion puede desplazar el agujero, cambiar el contacto de cara o crear rebabas que afectan el pasador.
El tercer reto es el brazo puente irregular. Cambios de ancho, nervios, escalones y zonas delgadas liberan tension de forma diferente durante el desbaste. El pulido posterior tambien puede suavizar bordes si la reserva y el plan de inspeccion no son claros.
Solución de fabricación de OEMach
OEMach reviso primero tres relaciones de datum: centro del extremo grande, agujero del extremo pequeno y altura lateral. El proceso establecio una referencia estable antes del desbaste y mantuvo apoyo en zonas delgadas o en voladizo hasta que fue seguro retirarlo.
El agujero central grande y los agujeros clave se controlaron temprano, despues se acabaron el agujero pequeno y el contorno puente bajo un plan de datum coordinado. Los perfiles irregulares y nervios se mecanizaron cuidando tensiones, transiciones de trayectoria y bordes.
El pulido se trato como un proceso que puede influir en bordes y apariencia, no solo como brillo final. OEMach reviso rebabas, bordes enrollados, bocas de agujero y rayas antes y despues del pulido.
Inspección, acabado y embalaje

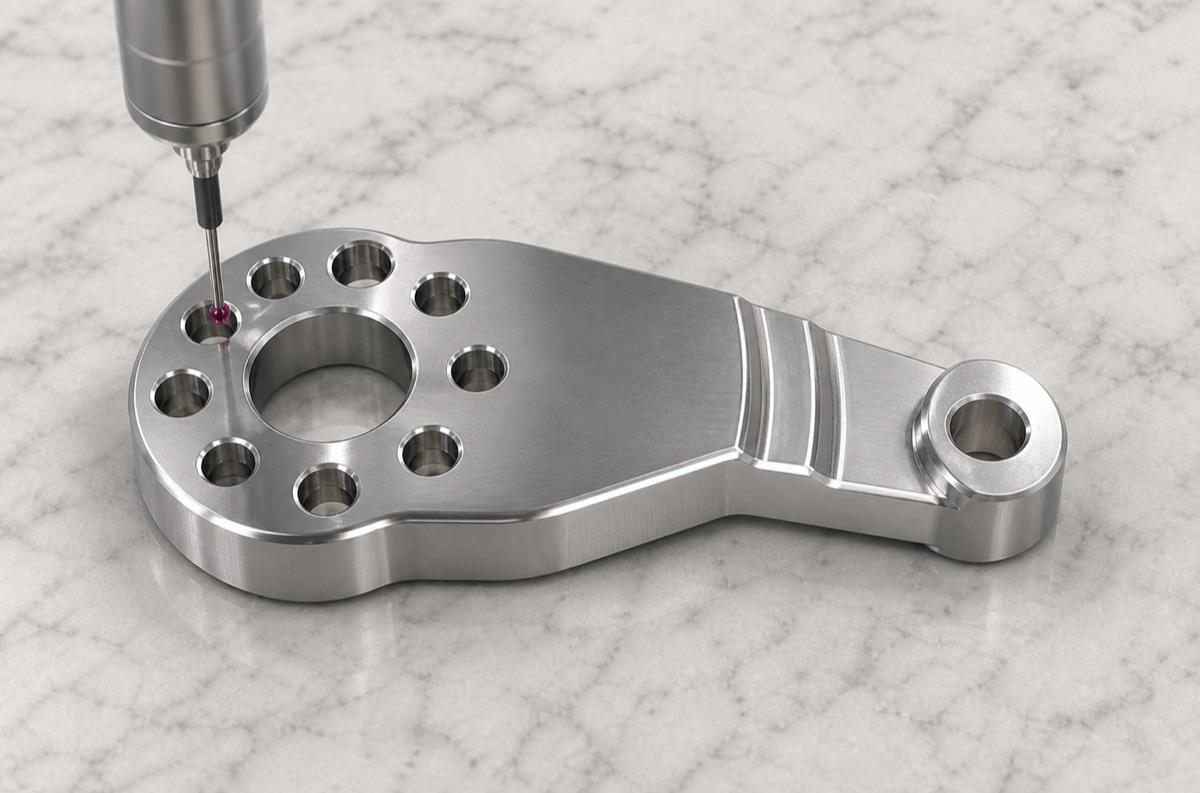

La inspeccion no se limito a dimensiones aisladas. Agujero central grande, agujeros circulares, agujero pequeno y longitud total se verificaron como grupos relacionados con el montaje. Si hace falta, CMM, calibres dedicados o medicion de altura confirman posiciones, altura y relacion entre agujeros clave.

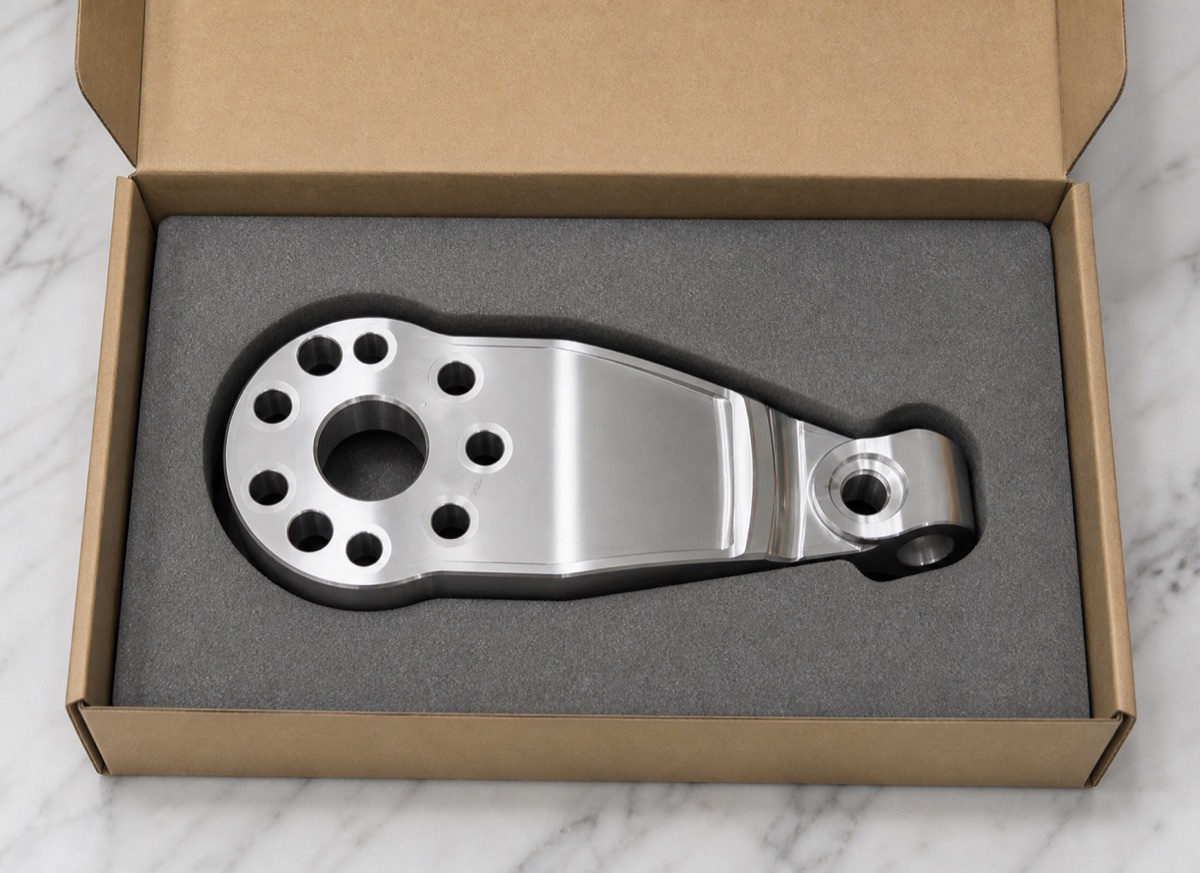

Despues del pulido, OEMach reviso bordes de agujero, chaflanes, direccion de pulido, rayas y estado visible. La pieza se embalo con espuma conformada para proteger caras pulidas, bocas de agujero y contornos irregulares.
Resultado para prototipos y lotes pequeños
Este caso muestra que los soportes de enlace complejos prueban la capacidad de ciclo cerrado del proveedor. Comprender funcion, datum, utillaje, separacion desbaste/acabado, pulido, inspeccion final y embalaje importa mas que solo decir que los agujeros pueden mecanizarse.
FAQ
Cual es la dificultad principal de este soporte de cintura?
Controlar la relacion espacial entre brida multiperforada, agujero pequeno, brazo irregular y diferencias locales de altura.
Por que inspeccionar despues del pulido?
El pulido puede afectar bocas de agujero, bordes y apariencia. La reinspeccion evita cambios dimensionales o de limite de montaje.
Como planificar el plazo de un soporte irregular complejo?
Debe incluir revision de proceso, primera pieza, pulido, inspeccion final y embalaje para reducir retrabajos en lote.
