Das Sprunggelenk eines humanoiden Roboters hat wenig Bauraum und arbeitet mit wiederholter Bewegung. Eine kleine Verbindungswelle wirkt einfach, kann aber Passung, Verriegelung, Anschlagposition oder Sensorlage definieren. Ist der Aussendurchmesser zu gross, steigt die Montagekraft. Ist er zu klein, nehmen Spiel und Bewegungsgeraeusch zu.

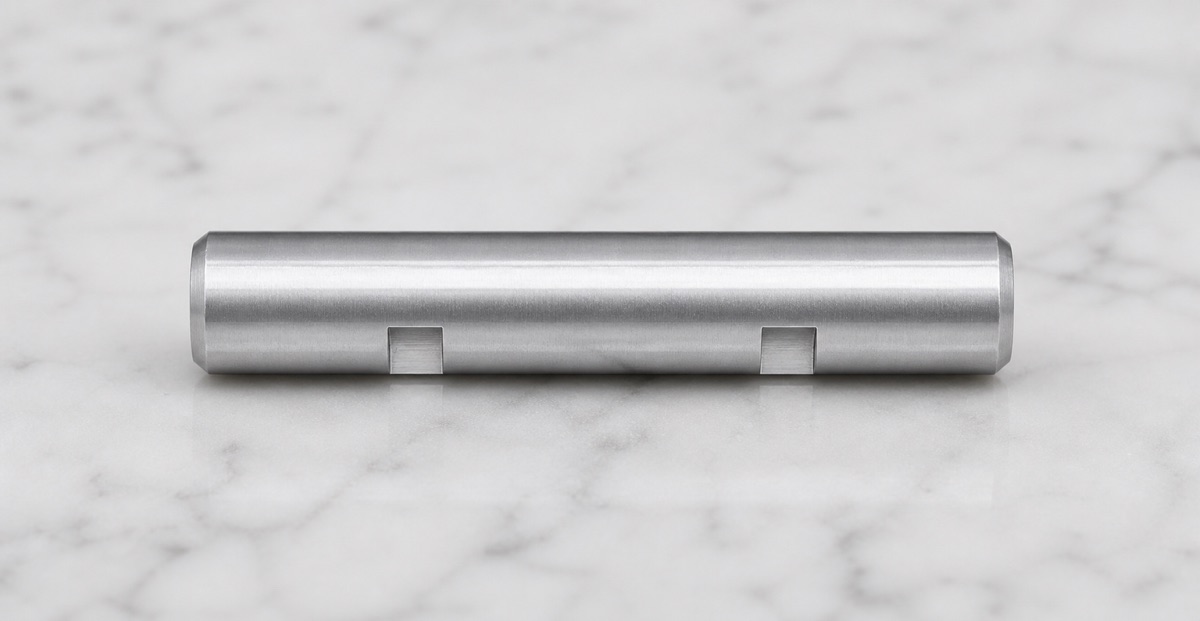

Diese Fallstudie behandelt eine 6061-T6 Aluminium-Verbindungswelle mit zwei rechteckigen Fraesnuten und Endfasen. OEMach nutzte die Wellenachse als Hauptbezug und kontrollierte Aussendurchmesser, Nutphase, Grate und saubere Verpackung als einen Prozess.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Teiletyp | Sprunggelenk-Verbindungswelle fuer humanoide Roboterbaugruppe |
| Werkstoff | 6061-T6 Aluminium |
| Struktur | Kleinwelle, Endfasen und zwei rechteckige Fraesnuten |
| Prozessroute | CNC-Drehen fuer AD und Enden, danach kontrolliertes Nutfräsen |
| Prozessfokus | AD-Stabilitaet, Stirnrechtwinkligkeit, Nutbreite/-tiefe und Nutphase |
| Prueffokus | Aussendurchmesser, Rundheit, Nutbeziehung, Fasenqualitaet und Nutgrate |
Teilefunktion und technischer Kontext
Eine Roboter-Sprunggelenkwelle verbindet haeufig kompakte Halter, Lager, Anschlagstrukturen oder sensorbezogene Teile. Sie funktioniert nicht nur ueber den Durchmesser; Nuten koennen Verriegelung, Orientierung, Kabelfreiraum, Anschlagseingriff oder Vorrichtungsbezug definieren.
Deshalb sind Nutphase und Kantenqualitaet wichtig. Eine Welle kann die AD-Pruefung bestehen, aber bei der Montage scheitern, wenn zwei Nuten nicht im erwarteten Winkel stehen oder Nutgrate das Gegenstueck verkratzen.
Bearbeitungsherausforderungen
Die erste Herausforderung ist die Stabilitaet von Aussendurchmesser und Rundheit nach Drehen und Nutfräsen. Eine Kleinwelle kann durch harte Spannung Druckstellen bekommen oder durch Umspannen Lagefehler aufbauen.
Die zweite Herausforderung ist die Nutphase. Zwei rechteckige Nuten muessen zur Achse und zum Endbezug konsistent bleiben. Wird erst gedreht und dann beliebig zum Fraesen gespannt, kann Winkelfehler entstehen.
Die dritte Herausforderung ist Gratkontrolle an Nuten und Endfasen. Nutkanten sind Kontaktbereiche bei der Montage. Grate oder umgelegte Kanten veraendern das Fuehlmass, stoeren Gegenbauteile oder fallen optisch auf.
Fertigungslösung von OEMach
OEMach behandelte die Wellenachse als Primaerbezug. AD, Stirnflaeche und Nuten wurden um diese Achse geplant, um Fehler durch Zweitaufspannung zu reduzieren. Je nach Los und Toleranz koennen weiche Backen, V-Auflage oder eine Sondervorrichtung fuer das Nutfräsen nach dem Drehen eingesetzt werden.
Der Prozess begann mit Drehen von AD, Stirnflaechen und Fasen. Anschliessend wurden Nutbreite, Nuttiefe, Grundebenheit, Abstand zum Endbezug und Winkelbeziehung kontrolliert. Werkzeugverschleiss und Spanabfuhr wurden beobachtet, weil sie die Nutkante beeinflussen.
Entgraten war kein allgemeines Schlussabwischen. Nutkanten, Endfasen und AD-Uebergaenge wurden separat geprueft, damit keine Flachstellen, Kratzer oder ueberrundeten Nutecken entstehen.
Prüfung, Oberfläche und Verpackung

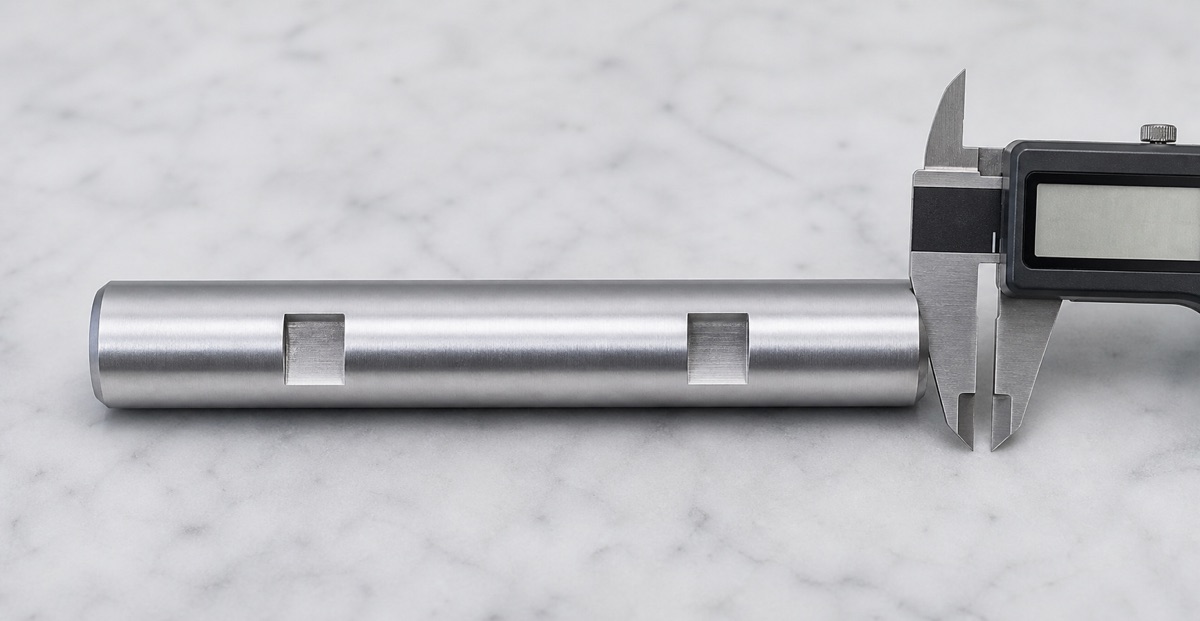

Die Pruefung mass den AD nicht nur im Fasenbereich. OEMach kontrollierte AD-Stabilitaet, Rundheit, Drehspuren, Stirnzustand, Nutbreite, Nuttiefe, Nutbeziehung und Grate. Ist die Phase kritisch, kann eine Lehre oder ein KMG die Winkelbeziehung zwischen Nuten verifizieren.

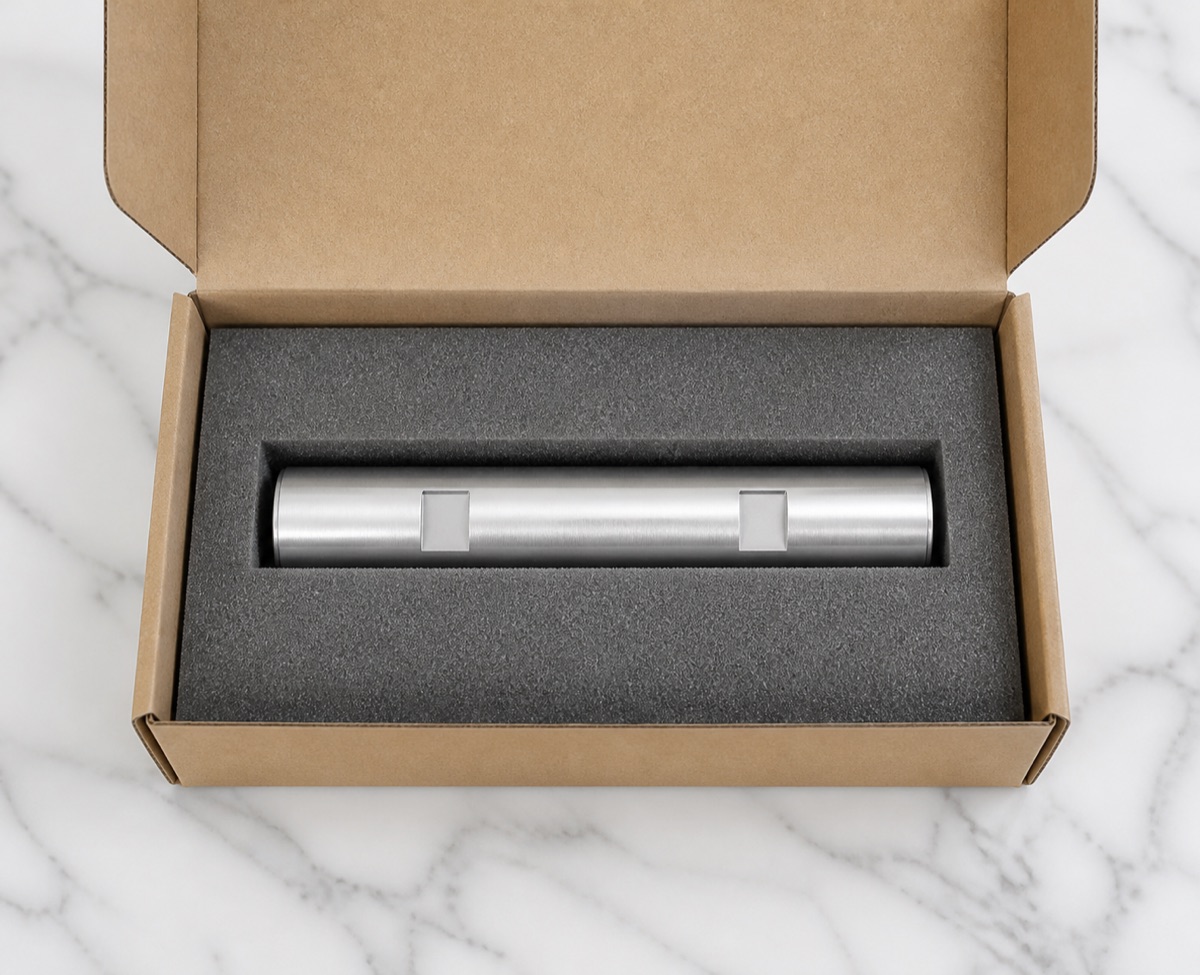

Kleine Wellen sollten in der Verpackung nicht frei rollen. OEMach nutzte Schaumrillen oder getrennte Positionierung, um Rollen, Kontakt untereinander, Stirnflaechendellen und Kratzer vor der Kundenmontage zu verhindern.
Ergebnis für Prototypen und Kleinserien
Der Fall zeigt, warum kleine gedrehte und gefraeste Robotikteile Prozessdisziplin brauchen. Der Termin sollte Material, Vorrichtung, Erstmuster, Drehen, Nutfräsen, Entgraten, Reinigen, Pruefen und Verpacken enthalten. Nur CNC-Zeit zu kuerzen schuetzt die Montagequalitaet nicht.
FAQ
Warum ist die Nutphase wichtig?
Die Nuten koennen Verriegelung, Orientierung, Anschlag oder Freiraum steuern. Wandert die Phase, kann die Welle trotz richtigem Durchmesser in der Baugruppe nicht passen.
Was ist neben dem Aussendurchmesser zu pruefen?
Rundheit, Stirnflaeche, Fasen, Nutbreite, Nuttiefe, Nutphase, Grate und Oberflaechenmarken sollten ebenfalls geprueft werden.
Wie sollten kleine Wellen verpackt werden?
Sie sollten getrennt oder in Schaum fixiert werden, damit sie nicht rollen, kollidieren oder Stirnflaechen und Nutkanten beschaedigen.
