La articulacion de tobillo de un robot humanoide tiene poco espacio y soporta movimiento repetido. Un eje de conexion pequeno parece simple, pero puede definir ajuste, bloqueo, posicion de tope o alineacion de sensor. Si el diametro exterior es grande, sube la resistencia de montaje. Si es pequeno, aumenta la holgura y el ruido.

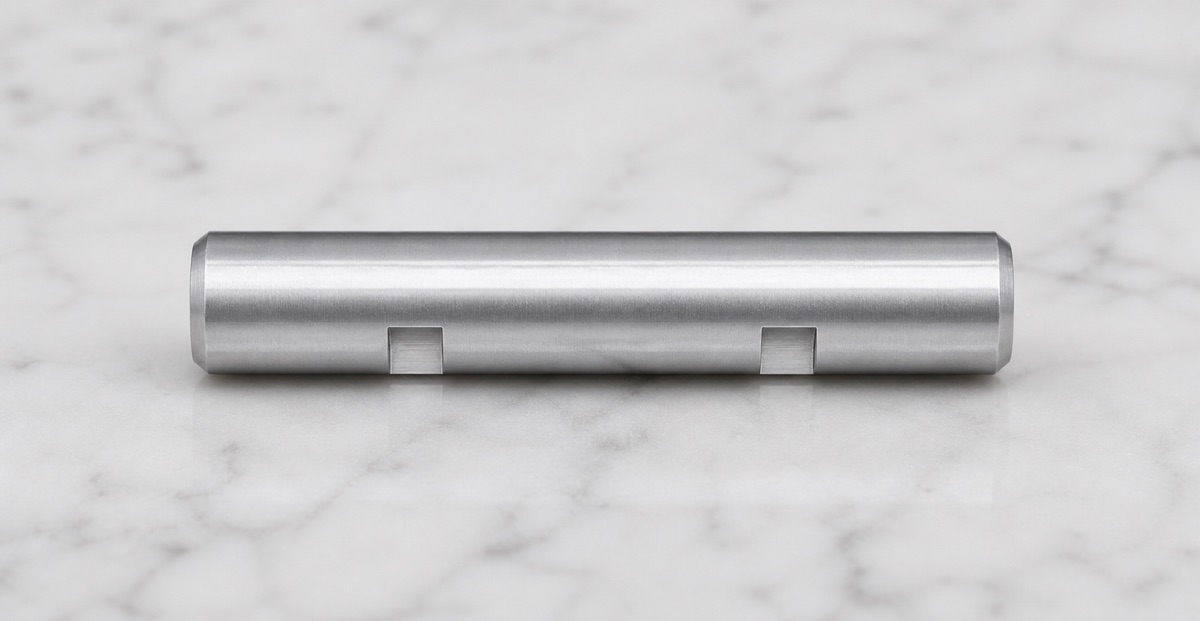

Este caso cubre un eje de conexion de tobillo en aluminio 6061-T6 con dos ranuras rectangulares y chaflanes en los extremos. OEMach tomo el eje como datum principal y controlo diametro, fase de ranuras, rebabas y embalaje.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Tipo de pieza | Eje de conexion de tobillo para ensamblaje de articulacion humanoide |
| Material | Aluminio 6061-T6 |
| Estructura | Eje de diametro pequeno, chaflanes finales y dos ranuras rectangulares |
| Ruta de proceso | Torneado CNC para diametro y extremos, seguido de fresado controlado de ranuras |
| Foco de proceso | Estabilidad de diametro, perpendicularidad de cara, ancho/profundidad y fase de ranura |
| Foco de inspeccion | Diametro exterior, redondez, relacion de ranuras, calidad de chaflan y rebabas |
Función de la pieza y contexto de ingeniería
Un eje de tobillo robotico suele conectar soportes compactos, rodamientos, limitadores o piezas relacionadas con sensores. No funciona solo por diametro; las ranuras pueden definir bloqueo, orientacion, espacio para cable, contacto con limitador o relacion de utillaje.
Por eso la fase y la calidad de borde de las ranuras importan. Un eje puede cumplir el diametro exterior pero fallar si las ranuras no mantienen el angulo esperado o si las rebabas rayan la pieza mating.
Retos de mecanizado
El primer reto es mantener diametro exterior y redondez despues del torneado y fresado de ranuras. Un eje pequeno puede marcarse por sujecion dura o sufrir error al cambiar de preparacion.
El segundo reto es la fase de ranuras. Las dos ranuras rectangulares deben ser consistentes respecto al eje y a la referencia de extremo. Si se tornea y despues se sujeta de forma casual para fresar, aparece error angular.
El tercer reto es el control de rebabas en ranuras y chaflanes. Los bordes de ranura son zonas de contacto. Rebabas o bordes enrollados cambian la sensacion de ajuste e interfieren con piezas vecinas.
Solución de fabricación de OEMach
OEMach uso el eje como datum primario. Diametro, cara de extremo y ranuras se planificaron alrededor de ese eje para reducir error de segunda sujecion. Segun lote y tolerancia, se pueden usar mordazas blandas, apoyo en V o util dedicado para fresar ranuras tras el torneado.
El proceso comenzo con torneado de diametro exterior, caras y chaflanes. Despues se controlo el fresado de ranuras por ancho, profundidad, planitud de fondo, distancia desde el extremo y relacion angular. Desgaste de herramienta y evacuacion de viruta se vigilaron porque afectan los bordes.
El desbarbado no se trato como una limpieza final general. Bordes de ranura, chaflanes y transiciones del diametro se revisaron por separado para no crear planos, rayas ni redondeos excesivos.
Inspección, acabado y embalaje

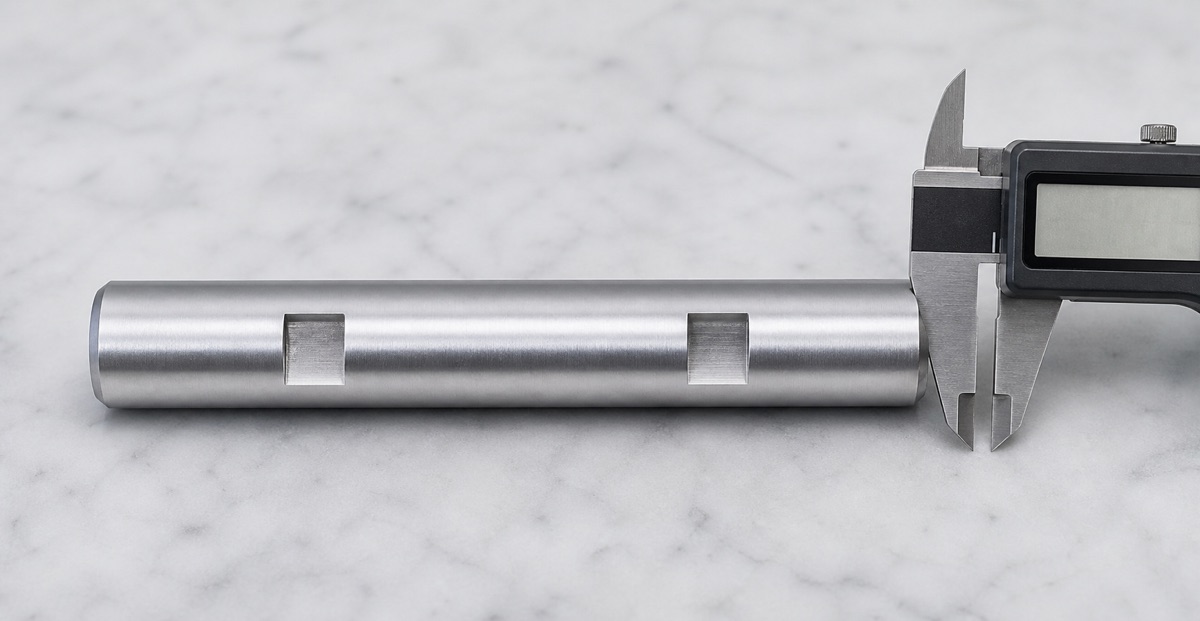

La inspeccion evito medir el diametro solo cerca de chaflanes. OEMach reviso estabilidad de diametro, redondez, marcas de torneado, cara final, ancho y profundidad de ranura, relacion de ranuras y rebabas. Si la fase es critica, un util o CMM puede verificar el angulo entre ranuras.

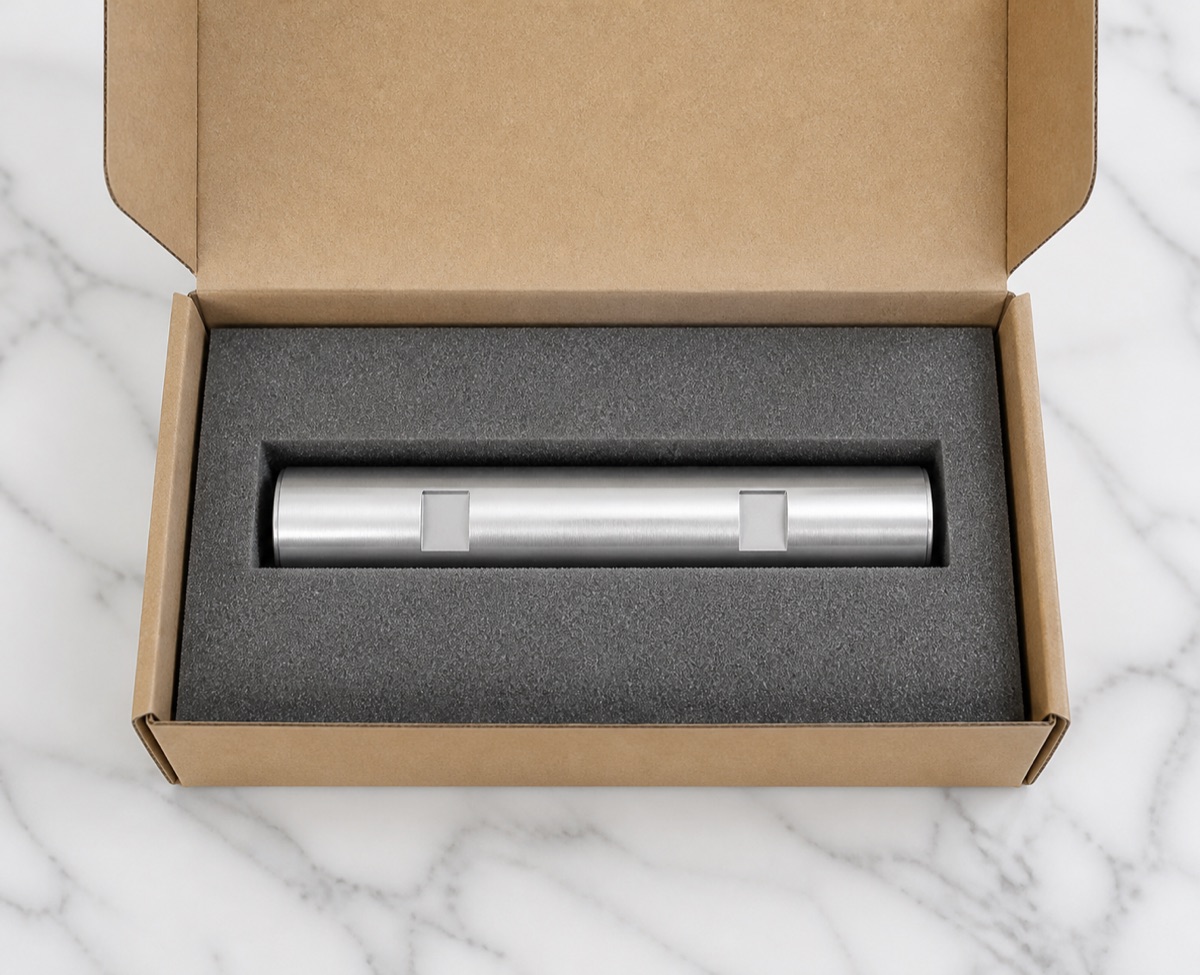

Los ejes pequenos no deben rodar libremente en embalaje. OEMach uso ranuras de espuma o separacion individual para evitar rodamiento, contacto mezclado, golpes en caras y rayas antes de llegar al montaje.
Resultado para prototipos y lotes pequeños
Este caso muestra por que las piezas roboticas pequenas torneadas y fresadas necesitan disciplina de proceso. El plazo debe incluir material, utillaje, primera pieza, torneado, fresado, desbarbado, limpieza, inspeccion y embalaje. Reducir solo el tiempo de CNC no protege el montaje.
FAQ
Por que importa la fase de ranuras?
Las ranuras pueden controlar bloqueo, orientacion, tope o espacio de montaje. Si la fase cambia, el eje puede cumplir diametro pero fallar en ensamblaje.
Que revisar ademas del diametro exterior?
Redondez, cara final, chaflanes, ancho y profundidad de ranura, fase, rebabas y marcas superficiales.
Como embalar ejes pequenos?
Deben separarse o fijarse en espuma para que no rueden, choquen ni dañen caras de extremo y bordes de ranura.
