In einem humanoiden Robotergelenk hat ein Null- oder Endanschlag trotz kleiner Groesse eine wichtige Funktion. Er definiert den mechanischen Anschlag, unterstuetzt die Montageposition und haelt die Gelenkbeziehung wiederholbar. Wandern Bohrungen, Bogenkante oder lokale Ebenheit, kann das Teil optisch gut wirken, aber die Montage fuehlt sich schwergängig oder versetzt an.

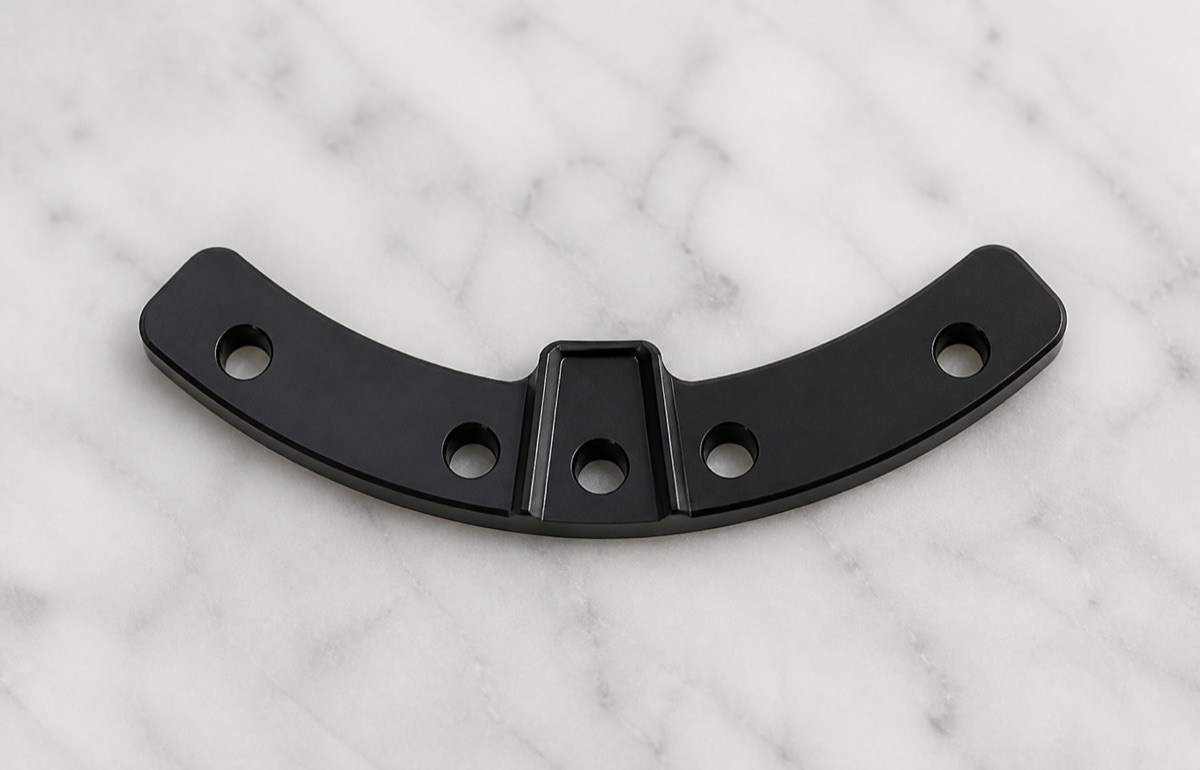

Diese Fallstudie behandelt einen bogenfoermigen Anschlag aus 6061-T6 Aluminium mit schwarzer Oberflaeche. Das Teil ist duenn, gebogen, mehrfach gelocht und besitzt einen erhoehten Mittelbereich sowie schmale Uebergaenge. OEMach betrachtete es als Beziehungsteil, nicht als einfache Profilplatte.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Teiletyp | Bogenfoermiger Null- / Endanschlag fuer humanoide Robotergelenke |
| Werkstoff | 6061-T6 Aluminium |
| Struktur | Duenne Bogenplatte, erhoehter Mittelbereich, kleine Lochgruppen und Bogenkanten |
| Oberflaeche | Schwarzes Eloxal |
| Prozessfokus | Bogenprofil, Loch-zu-Bogen-Beziehung, duennteilgerechtes Spannen und Gratkontrolle |
| Prueffokus | Bohrungsdurchmesser, Lochabstand, Kontur, Ebenheit, Kanten und Oberflaechenoptik |
Teilefunktion und technischer Kontext
In Robotergelenken arbeitet der Anschlag haeufig mit einem Gegenhalter, Sensorbezug oder mechanischen Begrenzer zusammen. Entscheidend ist fuer den Kunden die Beziehung zwischen Bogen, Bohrungen und Kontaktflaechen, nicht nur ein einzelnes Mass.
Weil das Teil klein und duenn ist, fallen kleine Grate und lokale Verformungen bei der Montage sofort auf. Ein Grat am Bohrungsrand kann die Anlageflaeche anheben. Zu starkes Entgraten am Bogen kann die Begrenzung veraendern. Die schwarze Oberflaeche macht Kratzer und Kantenfehler sichtbarer.
Bearbeitungsherausforderungen
Die erste Herausforderung ist das Bogenprofil. Innen- und Aussenbogen muessen zur Lochgruppe und zum Mittelbereich passen. Ohne stabile Bezugsstrategie kann die Loch-zu-Kanten-Beziehung wandern, obwohl Einzelmerkmale masshaltig sind.
Die zweite Herausforderung ist das Spannen duennwandiger Teile. 6061-T6 Aluminium ist gut zerspanbar, doch ein duennes Bogenteil kann nach dem Ausspannen rueckfedern. Zu hohe Spannkraft, ungleichmaessige Auflage oder aggressives Schlichten beeinflussen Ebenheit und Kanten.
Die dritte Herausforderung ist die Vorbereitung fuer das Finish. Schwarzes Eloxal zeigt Grate, Kratzer, Werkzeugmarken und Dellen deutlicher. Kanten muessen montagegerecht entgratet werden, ohne Bogen oder Fasen zu stark zu verrunden.
Fertigungslösung von OEMach
OEMach pruefte Bogen, Mittelbereich und kleine Bohrungen vor der Bearbeitung als ein Bezugssystem. Wo sinnvoll, blieben Prozessstege oder Vorrichtungsunterstuetzung erhalten; danach wurden Schluesselbohrungen und Mittelbereich bearbeitet und die Innen- sowie Aussenbogen geschlichtet.
Bei duennen Bereichen wurden Schnittkraft und Spannkraft konservativ gehalten. Werkzeugwege reduzierten lokale Schwingung und verhinderten Ueberbearbeitung an engen Uebergaengen. Das Entgraten umfasste Bohrungsmaeuler, Stirnflaechen, Bogenkanten und kleine Radien.
Vor der Oberflaechenbehandlung wurde das Teil gereinigt und auf Grate, Kratzer, Dellen und ungleichmaessige Fasen geprueft. Nach dem schwarzen Finish kontrollierte OEMach Optik, Bohrungszustand und Montageflaechen erneut.
Prüfung, Oberfläche und Verpackung

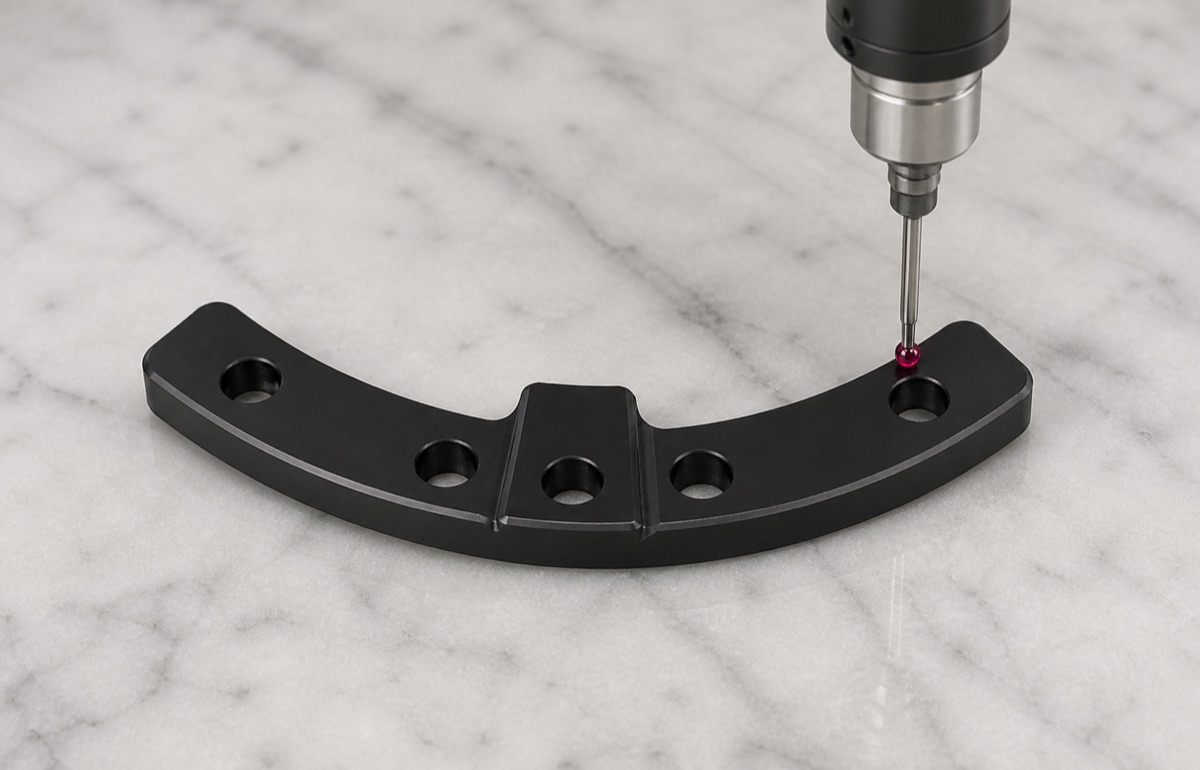

Die Pruefung umfasste Bohrungsdurchmesser, Lochabstand, Bogenprofil, lokale Dicke, Ebenheit, Gratzustand und schwarze Oberflaechenoptik. Bei Erstmusterteilen oder kritischen Merkmalen koennen optische Messung, KMG, Hoehenmessung oder Sonderlehren die Beziehung zwischen Bogen und Bohrungen absichern.

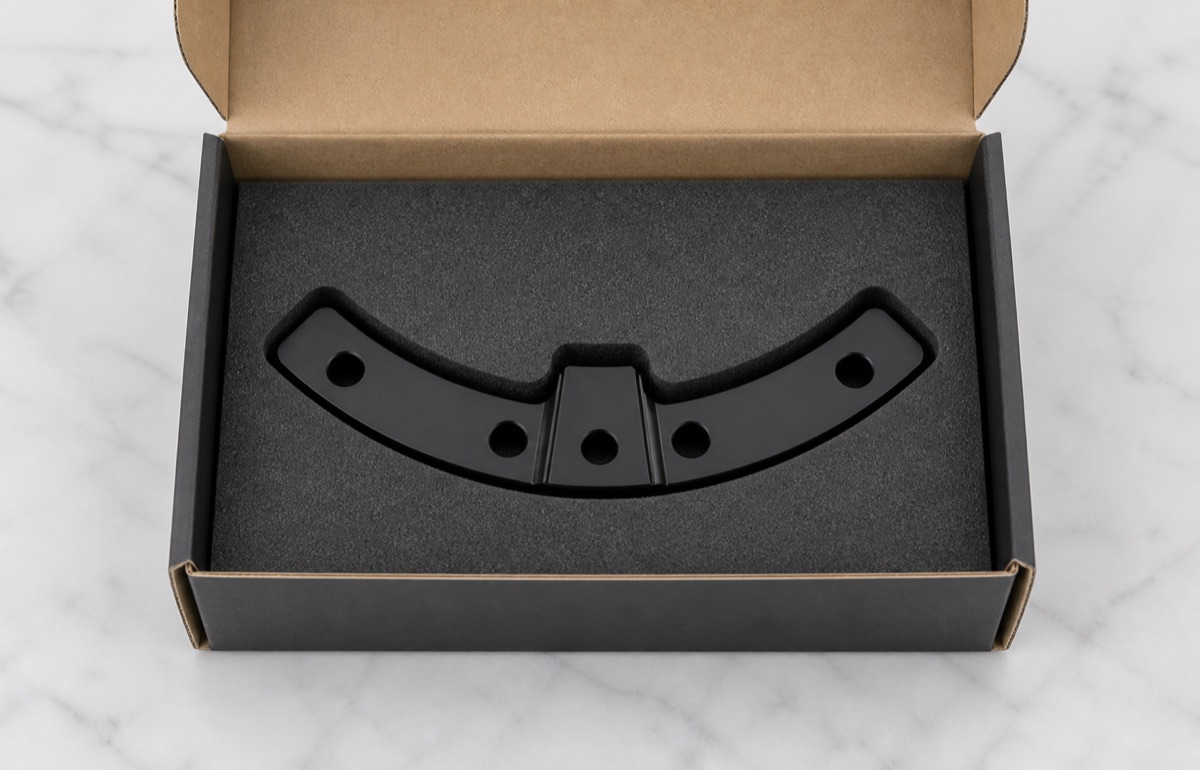

Verpackung war Teil der Qualitaetssicherung. Schwarze Fertigteile sollten nicht lose in Beuteln liegen oder direkt gestapelt werden. OEMach nutzte Schaumpositionierung und Einzeltrennung gegen Reiben, helle Druckstellen und Kantenschaeden.
Ergebnis für Prototypen und Kleinserien
Das Projekt zeigt: Auch kleine Roboter-Anschlaege brauchen einen geschlossenen Prozess. DFM-Pruefung, Vorrichtungsunterstuetzung, stufenweise Bearbeitung, Entgratung, Vorpruefung, Nachpruefung und Schutzverpackung sorgen dafuer, dass das Teil montagebereit ankommt.
FAQ
Warum sind bogenfoermige Nullanschlaege schwierig?
Nicht nur die Groesse ist kritisch. Bogenprofil, kleine Bohrungen, duenne Wand, Ebenheit, Grate und schwarzes Finish beeinflussen die Montagefunktion.
Warum vor schwarzem Eloxal Grate pruefen?
Das schwarze Finish macht Grate, Kratzer und ungleichmaessige Fasen sichtbarer. Grate an Bohrungen koennen ausserdem die Anlage beim Einbau stoeren.
Ist eine schnelle Prototypenfertigung moeglich?
Ja, aber der Terminplan sollte Bearbeitung, Entgratung, Finish, Nachpruefung und Schutzverpackung enthalten, nicht nur reine CNC-Zeit.
